一種分條裝置的制作方法

2024年01月23日國知局瀏覽量:0

一種分條裝置的制作方法

本實用新型涉及分條裝置技術領域,具體為一種分條裝置。

背景技術:

分條裝置用來方便對材料進行分條剪切處理,此裝置安裝在分條機上,主要用來對材料進行切割,分條機是將帶材縱切成若干所需規格帶條底座由型鋼和鋼板焊接而成,定性處理,分條機生產線主要由,上料小車、開卷機、校平機、縱剪機、廢邊收卷機,張緊機、收卷機、卸料裝置等組成,對于收放卷過程中恒張力控制的實質是需要知道負載在運行當中卷徑的變化,由于卷徑變化,導致為了維持負載的運行,分體機需要電機的輸出轉矩要跟著卷徑的變化而變化。

目前階段的分條裝置存在諸多的不足之處,例如,無法在不更換剪切刀具的同時對分條的寬幅進行調節,使用不方便,通用性能差。

技術實現要素:

本實用新型的目的在于提供一種分條裝置,以解決上述背景技術中提出的無法在不更換剪切刀具的同時對分條的寬幅進行調節,使用不方便,通用性能差等問題。

為實現上述目的,本實用新型提供如下技術方案:一種分條裝置,包括分條輥,所述分條輥的兩端安裝有連接軸,所述分條輥上設置有安裝軸,所述安裝軸上安裝有分條刀具,所述分條輥的一側頂端和底端均設置有凹槽,所述凹槽上設置有固定孔,所述分條輥的一端的端口處設置有鑲嵌孔,所述分條輥的內側的內壁上安裝有凸槽,所述分條輥的內部一端安裝有伸縮軸,所述伸縮軸的頂端和底端均設置有浮動槽,所述浮動槽內安裝有彈簧,所述彈簧的一端安裝有浮動凸頭,所述伸縮軸的兩側設置有滑動凹槽,所述伸縮軸的一端安裝有對接板,所述對接板的一端端口處安裝有鑲嵌頭。

優選的,所述伸縮軸的一端與對接板焊接連接,且伸縮軸的另一端與分條輥的內腔伸縮滑動連接。

優選的,所述凸槽共設置有四條,且四條凸槽均與分條輥的內腔壁設置為一體結構。

優選的,所述凸槽與滑動凹槽對應安裝,且凸槽與滑動凹槽滑動連接。

優選的,所述鑲嵌頭和鑲嵌孔均設置有四個,且四個鑲嵌頭和鑲嵌孔正對安裝,且鑲嵌頭和鑲嵌孔相互鑲嵌連接。

優選的,所述浮動凸頭與固定孔對應安裝,且固定孔等距設置在凹槽上。

與現有技術相比,本實用新型的有益效果是:

1、本實用新型的分條輥上安裝有多個分條刀具,通過多個分條刀具對材料進行剪切,且通過多個分條刀具之間的距離對分條的寬幅進行控制,此裝置的兩個分條刀具之間安裝有伸縮軸,在伸縮軸上安裝有三組浮動凸頭,且伸縮軸可以在分條輥內滑動伸縮,通過控制伸縮軸的伸縮,從而調節兩個分條刀具之間的距離,對于要求不同的寬幅材料可以在不更換刀具的情況下進行轉換使用,大大方便了使用;

2、本實用新型伸縮軸上安裝有三組浮動凸頭,而與其對應的分條輥上設置有三個對應的固定孔,通過三組浮動凸頭和三個對應的固定孔可以對伸縮的浮動進行三次等距變化,此種設計使裝置可以控制多個分條刀具之間的距離保持相同或不同,可以對材料進行多寬幅剪切,大大提高了通用性。

附圖說明

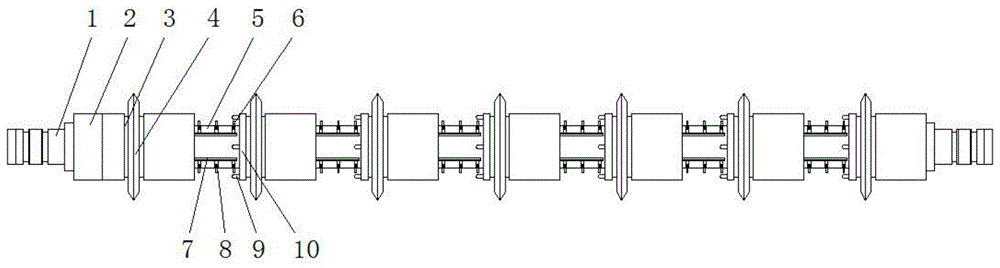

圖1為本實用新型的一種分條裝置的結構示意圖;

圖2為本實用新型的伸縮軸的結構示意圖;

圖3為本實用新型的分條輥的俯視圖;

圖4為本實用新型的分條輥的側視圖。

圖中:1、連接軸;2、分條輥;3、安裝軸;4、分條刀具;5、伸縮軸;6、浮動凸頭;7、滑動凹槽;8、彈簧;9、鑲嵌頭;10、對接板;11、浮動槽;12、鑲嵌孔;13、凸槽;14、固定孔;15、凹槽。

具體實施方式

下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。

請參閱圖1-4,本實用新型提供的一種實施例:一種分條裝置,包括分條輥2,分條輥2的兩端安裝有連接軸1,連接軸1方便將分條輥2安裝在分條機上,分條輥2上設置有安裝軸3,安裝軸3方便分條刀具4的安裝,安裝軸3上安裝有分條刀具4,分條刀具4用來對材料進行剪切,分條輥2的一側頂端和底端均設置有凹槽15,凹槽15上設置有固定孔14,固定孔14用來與浮動凸頭6鑲嵌固定,分條輥2的一端的端口處設置有鑲嵌孔12,鑲嵌孔12方便與對接板10的一側的鑲嵌頭9鑲嵌固定,分條輥2的內側的內壁上安裝有凸槽13,凸槽13用來與伸縮軸5的兩側的滑動凹槽7滑動鑲嵌連接,分條輥2的內部一端安裝有伸縮軸5,伸縮軸5用來調節兩個分條刀具4之間的距離,伸縮軸5的頂端和底端均設置有浮動槽11,浮動槽11用來通過彈簧8安裝浮動凸頭6,浮動槽11內安裝有彈簧8,彈簧8的一端安裝有浮動凸頭6,浮動凸頭6用來鑲嵌在固定孔14內,伸縮軸5的兩側設置有滑動凹槽7,伸縮軸5的一端安裝有對接板10,對接板10用來通過鑲嵌頭9與分條輥2固定連接,對接板10的一端端口處安裝有鑲嵌頭9。

進一步,伸縮軸5的一端與對接板10焊接連接,且伸縮軸5的另一端與分條輥2的內腔伸縮滑動連接,通過伸縮軸5在分條輥2的內腔伸縮,使其控制對接板10與分條輥2端口的距離。

進一步,凸槽13共設置有四條,且四條凸槽13均與分條輥2的內腔壁設置為一體結構,通過凸槽13方便與伸縮軸5的兩側的滑動凹槽7滑動。

進一步,凸槽13與滑動凹槽7對應安裝,且凸槽13與滑動凹槽7滑動連接,通過此種設計方便控制伸縮軸5的伸縮。

進一步,鑲嵌頭9和鑲嵌孔12均設置有四個,且四個鑲嵌頭9和鑲嵌孔12正對安裝,且鑲嵌頭9和鑲嵌孔12相互鑲嵌連接,通過鑲嵌頭9和鑲嵌孔12鑲嵌使對接板10與分條輥2固定連接。

進一步,浮動凸頭6與固定孔14對應安裝,且固定孔14等距設置在凹槽15上,通過浮動凸頭6與固定孔14可以調節伸縮軸5的伸縮距離,且通過三個浮動凸頭6與三個固定孔14的相互對應固定可以精確控制伸縮軸5的伸縮。

工作原理:該設備在使用時,將分條輥2通過連接軸1安裝在分條機的軸座上,根據材料所需分條的寬幅要求,控制相臨的兩個分條刀具4之間的伸縮軸5在分條輥2內伸縮,在伸縮過程分條輥2的內側的凸槽13與滑動凹槽7滑動,同時浮動凸頭6的底端的彈簧8被壓縮,使浮動凸頭6嵌入對應位置的固定孔14內,彈簧8自動復位,使浮動凸頭6鎖固在固定孔14內,使其控制伸縮軸5進入分條輥2內的長短,從而調節兩個分條刀具4之間的距離。

對于本領域技術人員而言,顯然本實用新型不限于上述示范性實施例的細節,而且在不背離本實用新型的精神或基本特征的情況下,能夠以其他的具體形式實現本實用新型。因此,無論從哪一點來看,均應將實施例看作是示范性的,而且是非限制性的,本實用新型的范圍由所附權利要求而不是上述說明限定,因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征:

1.一種分條裝置,包括分條輥(2),其特征在于:所述分條輥(2)的兩端安裝有連接軸(1),所述分條輥(2)上設置有安裝軸(3),所述安裝軸(3)上安裝有分條刀具(4),所述分條輥(2)的一側頂端和底端均設置有凹槽(15),所述凹槽(15)上設置有固定孔(14),所述分條輥(2)的一端的端口處設置有鑲嵌孔(12),所述分條輥(2)的內側的內壁上安裝有凸槽(13),所述分條輥(2)的內部一端安裝有伸縮軸(5),所述伸縮軸(5)的頂端和底端均設置有浮動槽(11),所述浮動槽(11)內安裝有彈簧(8),所述彈簧(8)的一端安裝有浮動凸頭(6),所述伸縮軸(5)的兩側設置有滑動凹槽(7),所述伸縮軸(5)的一端安裝有對接板(10),所述對接板(10)的一端端口處安裝有鑲嵌頭(9)。

2.根據權利要求1所述的一種分條裝置,其特征在于:所述伸縮軸(5)的一端與對接板(10)焊接連接,且伸縮軸(5)的另一端與分條輥(2)的內腔伸縮滑動連接。

3.根據權利要求1所述的一種分條裝置,其特征在于:所述凸槽(13)共設置有四條,且四條凸槽(13)均與分條輥(2)的內腔壁設置為一體結構。

4.根據權利要求1所述的一種分條裝置,其特征在于:所述凸槽(13)與滑動凹槽(7)對應安裝,且凸槽(13)與滑動凹槽(7)滑動連接。

5.根據權利要求1所述的一種分條裝置,其特征在于:所述鑲嵌頭(9)和鑲嵌孔(12)均設置有四個,且四個鑲嵌頭(9)和鑲嵌孔(12)正對安裝,且鑲嵌頭(9)和鑲嵌孔(12)相互鑲嵌連接。

6.根據權利要求1所述的一種分條裝置,其特征在于:所述浮動凸頭(6)與固定孔(14)對應安裝,且固定孔(14)等距設置在凹槽(15)上。

技術總結

本實用新型公開了一種分條裝置,包括分條輥,所述分條輥的兩端安裝有連接軸,所述分條輥上設置有安裝軸,所述安裝軸上安裝有分條刀具,所述分條輥的一側頂端和底端均設置有凹槽,所述分條輥的一端的端口處設置有鑲嵌孔,所述分條輥的內部一端安裝有伸縮軸,所述伸縮軸的頂端和底端均設置有浮動槽,所述浮動槽內安裝有彈簧,所述彈簧的一端安裝有浮動凸頭,所述伸縮軸的兩側設置有滑動凹槽,所述伸縮軸的一端安裝有對接板,所述對接板的一端端口處安裝有鑲嵌頭。本實用新型的分條輥上安裝有多個分條刀具,通過多個分條刀具對材料進行剪切,且通過多個分條刀具之間的距離對分條的寬幅進行控制。

技術研發人員:黃發平

受保護的技術使用者:南京錦隆金屬制品有限公司

技術研發日:2018.10.26

技術公布日:2019.06.04
