本實用新型涉及OCA光學膠分切技術領域,具體為一種OCA光學膠分切機的切刀裝置。
背景技術:
分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械,分切機主要的運用于:無紡布、云母帶、紙張、絕緣材料及各種薄膜材料分切,特別適宜于窄帶(無紡布,紙張,絕緣材料、云母帶、薄膜等等)的分切。
OCA(Optically Clear Adhesive)是用于膠結透明光學元件(如鏡頭等)的特種粘膠劑,要求具有無色透明、光透過率在90%以上、膠結強度良好,可在室溫或中溫下固化,且有固化收縮小等特點,OCA光學膠是重要觸摸屏的原材料之一,是將光學亞克力膠做成無基材,然后在上下底層,再各貼合一層離型薄膜,是一種無基體材料的雙面貼合膠帶,OCA光學膠受到擠壓后非常容易變形,其潔凈度要求非常高,對OCA光學膠的二次加工中通常需要對來料進行分切成小卷,在這里就需要用到分切機。
現有OCA光學膠分切機的切刀裝置,自動化性能較差,功能比較單一,在對OCA光學膠進行分切操作過程中,存在如下的問題:
(1)現有切刀裝置通常只能用來分切出一種長度的OCA光學膠,要想分切不同長度的OCA光學膠,還需要操作人員手動調節切刀裝置在分切機上的位置,以此來實現定長切割,這樣不僅給操作人員帶來很大的麻煩,而且還大大降低了OCA光學膠的分切效率;
(2)現有切刀裝置一般是固定在刀軸上的,在工作或沒有工作情況下,切刀裝置的刀片都是外露的,存在一定的安全隱患,而且,刀片外露在外界環境中,很容易受到撞擊、磕碰而變形損壞,從而影響了后續刀片進行分切操作的工作性能,使得刀片的使用壽命大大縮短。
技術實現要素:
為了克服現有技術方案的不足,本實用新型提供一種OCA光學膠分切機的切刀裝置,結構簡單、操作簡便,自動化性能強,能夠實現對OCA光學膠快速高效分切的功能,且能有效的解決背景技術提出的問題。
本實用新型解決其技術問題所采用的技術方案是:
一種OCA光學膠分切機的切刀裝置,包括分切工作臺,所述分切工作臺的上方設置有分切機構,所述分切機構包括安裝架和方形結構的切刀座,所述切刀座設置在安裝架的上方,切刀座上端封閉,下端設置有切刀凹槽,所述切刀凹槽內設置有定長切割裝置,所述安裝架包括兩個支撐柱,兩個所述支撐柱分別設置在分切工作臺上方左右兩端;
所述定長切割裝置包括固定座、液壓驅動裝置、刀架和切刀片,所述固定座的上方設置有豎直電動推桿,所述豎直電動推桿的頂端與切刀凹槽內腔上表面連接,固定座下表面設置有行進導軌,所述行進導軌上可滑動設置有移動座,所述液壓驅動裝置設置在移動座的左端,所述刀架設置在移動座的下端,所述切刀片設置在刀架的下端。
進一步地,所述切刀凹槽的內部設置有切刀冷卻裝置。
進一步地,所述切刀冷卻裝置包括兩個風機和兩個多層波紋纖維濕簾,兩個所述風機分別設置在切刀凹槽內腔左右兩側壁上,且風機的出風口均朝向切刀凹槽的中心,兩個所述多層波紋纖維濕簾分別設置在兩個風機的出風口處。
進一步地,所述固定座與切刀凹槽內腔上表面之間設置有兩個切刀減震彈簧。
與現有技術相比,本實用新型的有益效果是:
(1)本實用新型通過設置切刀座,實現了對切刀片保護的功能,當不使用該切刀裝置時,可將切刀片收回切刀座內,避免切刀片長時間暴露在外界環境中,容易受損,影響后續OCA光學膠的分切操作,通過豎直電動推桿的設置,實現切刀片自動上下運行的功能,操作簡便、精度較高、可靠性較強,提高了該切刀裝置的工作效率,保證了OCA光學膠的分切質量;
(2)本實用新型通過定長切割裝置的設置,可實現對OCA光學膠定長切割的功能,從而可根據實際需求,對OCA光學膠進行分切,大大提高了OCA光學膠的實用性,而且,實現了該OCA光學膠分切機的切刀裝置的自動化性能,提高了該切刀裝置加工生產OCA光學膠的效率,減少了人力勞動負擔。
附圖說明

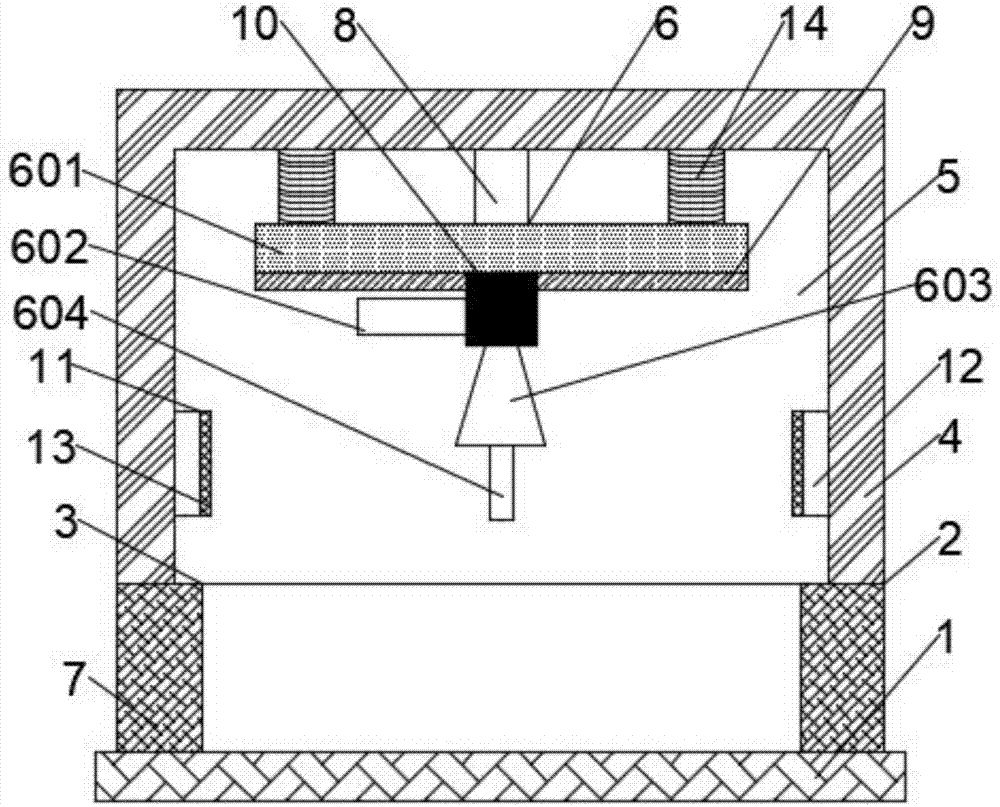

圖1為本實用新型的整體縱剖面結構示意圖。
圖中標號:
1-分切工作臺;2-分切機構;3-安裝架;4-切刀座;5-切刀凹槽;6-定長切割裝置;7-支撐柱;8-豎直電動推桿;9-行進導軌;10-移動座;11-切刀冷卻裝置;12-風機;13-多層波紋纖維濕簾;14-切刀減震彈簧;
601-固定座;602-液壓驅動裝置;603-刀架;604-切刀片。
具體實施方式
下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基于本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。
如圖1所示,本實用新型提供了一種OCA光學膠分切機的切刀裝置,包括分切工作臺1,所述分切工作臺1的上方設置有分切機構2,在分切工作臺1上方還設置OCA光學膠上料機構,在分切機構2的作用下,實現對OCA光學膠的分切操作,所述分切機構2包括安裝架3和方形結構的切刀座4,所述切刀座4設置在安裝架3的上方,切刀座4上端封閉,下端設置有切刀凹槽5,切刀座4的設置,可用來對切刀起到保護的作用,當不在使用該切刀裝置時,將切刀收回到切刀座4內,一方面,避免切刀長期暴露在外界環境中,容易損壞,從而縮短了切刀的使用壽命以及切刀的使用功效;另一方面,可避免暴露在外界的切刀傷害到操作人員,當需要進行切刀操作時,使切刀從切刀座4內出來即可。
所述切刀凹槽5內設置有定長切割裝置6,定長切割裝置6的設置,可實現對OCA光學膠定長切割的功能,使得OCA光學膠滿足不同需求,從而大大增加了該OCA光學膠的使用范圍,所述安裝架3包括兩個支撐柱7,兩個所述支撐柱7分別設置在分切工作臺1上方左右兩端。
所述定長切割裝置6包括固定座601、液壓驅動裝置602、刀架603和切刀片604,所述固定座601的上方設置有豎直電動推桿8,所述豎直電動推桿8的頂端與切刀凹槽5內腔上表面連接,在豎直電動推桿8的作用下,固定座601可在豎直方向上上下運行,進而帶動刀架603上的切刀片604也可實現上下運動,從而保證了在進行切刀操作時,使切刀片604從切刀座4內出來;當該切刀裝置不再工作時,將其收回到切刀座4內,使用電動推桿,操作簡便、可靠性強、精度高。
固定座601下表面設置有行進導軌9,所述行進導軌9上可滑動設置有移動座10,所述液壓驅動裝置602設置在移動座10的左端,所述刀架603設置在移動座10的下端,所述切刀片604設置在刀架603的下端,通過液壓驅動裝置602的設置,使得移動座10可沿著行進導軌9在水平方向上左右滑動,進而帶動刀架603上的切刀片604也可沿著行進導軌9在水平方向上左右移動,從而實現該切刀裝置定長切割的功能,通過液壓驅動,精度高、可靠性強,實現了切刀的自動化性能,提高了切刀效率,保證了OCA光學膠的切割質量。
進一步說明的是,該液壓驅動裝置602只是本實用新型中所使用的一種驅動方式,不能作為限制本實用新型的條件,在本實用新型中還可以使用類似液壓驅動功能的氣壓驅動裝置。
所述切刀凹槽5的內部設置有切刀冷卻裝置11,通過切刀冷卻裝置11的設置,實現了對切刀片604冷卻降溫的功效,可避免切刀片604長時間工作,造成切刀片604表面溫度較高,容易擠壓受損,從而保證了切刀片604的正常工作性能,延長了切刀片604的使用壽命,所述切刀冷卻裝置11包括兩個風機12和兩個多層波紋纖維濕簾13,兩個所述風機12分別設置在切刀凹槽5內腔左右兩側壁上,且風機12的出風口均朝向切刀凹槽5的中心,兩個所述多層波紋纖維濕簾13分別設置在兩個風機12的出風口處,在多層波紋纖維濕簾13的作用下,實現對風機12出風口吹出的風進行蒸發降溫,然后將冷卻后的風吹向切刀片604,實現對切刀片604的風冷降溫功能,兩個風機12的出風口均朝向切刀片604,可加快降溫速度。
所述固定座601與切刀凹槽5內腔上表面之間設置有兩個切刀減震彈簧14,切刀減震彈簧14的設置,對切刀片604起到了減震緩沖的作用,當豎直電動推桿8帶動切刀片604向下運動,對OCA光學膠進行切割時,避免切刀片604接觸OCA光學膠表面一瞬間的力度較大,造成OCA光學膠擠壓變形,影響OCA光學膠的質量和性能。
對于本領域技術人員而言,顯然本實用新型不限于上述示范性實施例的細節,而且在不背離本實用新型的精神或基本特征的情況下,能夠以其他的具體形式實現本實用新型。因此,無論從哪一點來看,均應將實施例看作是示范性的,而且是非限制性的,本實用新型的范圍由所附權利要求而不是上述說明限定,因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
技術特征:
1.一種OCA光學膠分切機的切刀裝置,包括分切工作臺(1),其特征在于:所述分切工作臺(1)的上方設置有分切機構(2),所述分切機構(2)包括安裝架(3)和方形結構的切刀座(4),所述切刀座(4)設置在安裝架(3)的上方,切刀座(4)上端封閉,下端設置有切刀凹槽(5),所述切刀凹槽(5)內設置有定長切割裝置(6),所述安裝架(3)包括兩個支撐柱(7),兩個所述支撐柱(7)分別設置在分切工作臺(1)上方左右兩端;
所述定長切割裝置(6)包括固定座(601)、液壓驅動裝置(602)、刀架(603)和切刀片(604),所述固定座(601)的上方設置有豎直電動推桿(8),所述豎直電動推桿(8)的頂端與切刀凹槽(5)內腔上表面連接,固定座(601)下表面設置有行進導軌(9),所述行進導軌(9)上可滑動設置有移動座(10),所述液壓驅動裝置(602)設置在移動座(10)的左端,所述刀架(603)設置在移動座(10)的下端,所述切刀片(604)設置在刀架(603)的下端。
2.根據權利要求1所述的一種OCA光學膠分切機的切刀裝置,其特征在于:所述切刀凹槽(5)的內部設置有切刀冷卻裝置(11)。
3.根據權利要求2所述的一種OCA光學膠分切機的切刀裝置,其特征在于:所述切刀冷卻裝置(11)包括兩個風機(12)和兩個多層波紋纖維濕簾(13),兩個所述風機(12)分別設置在切刀凹槽(5)內腔左右兩側壁上,且風機(12)的出風口均朝向切刀凹槽(5)的中心,兩個所述多層波紋纖維濕簾(13)分別設置在兩個風機(12)的出風口處。
4.根據權利要求1所述的一種OCA光學膠分切機的切刀裝置,其特征在于:所述固定座(601)與切刀凹槽(5)內腔上表面之間設置有兩個切刀減震彈簧(14)。
技術總結
本實用新型公開了一種OCA光學膠分切機的切刀裝置,包括分切工作臺,分切工作臺的上方設置有分切機構,分切機構包括安裝架和方形結構的切刀座,切刀座上端封閉,下端設置有切刀凹槽,切刀凹槽內設置有定長切割裝置,安裝架包括兩個支撐柱;定長切割裝置包括固定座、液壓驅動裝置、刀架和切刀片,固定座的上方設置有豎直電動推桿,豎直電動推桿的頂端與切刀凹槽內腔上表面連接,固定座下表面設置有行進導軌,行進導軌上可滑動設置有移動座,液壓驅動裝置設置在移動座的左端,刀架設置在移動座的下端,切刀片設置在刀架的下端,結構簡單、操作簡便,自動化性能強,能夠實現對OCA光學膠快速高效分切的功能。
技術研發人員:李敏
受保護的技術使用者:東莞市優達膠粘制品有限公司
技術研發日:2018.01.24
技術公布日:2018.11.06
