本實用新型涉及一種用于不干膠分切機的收卷裝置。

背景技術：

目前，不干膠使用越來越廣泛?，F(xiàn)有的不干膠主要包括表層和膠層兩個部分，其中，膠層涂布于表層的一側?，F(xiàn)有生產不干膠的設備主要為印刷機，通過將卷狀的表層放卷，繼而經過沾有膠水的涂膠輥，繼而烘干后繞卷。

由于成卷的不干膠寬度較大，為了適應不同的工作場景，需要將其分切。現有的分切機主要包括放卷裝置、分切裝置和收卷裝置。

目前的收卷裝置主要包括機架以及轉動連接于機架上的收卷輥，在收卷輥上套設有收卷套。不干膠經過放卷后分切，最后繞卷于收卷套上。當收卷套繞卷完畢后，將收卷套從收卷輥上取下。

但是在不干膠分切后繞卷的過程中，為了避免不干膠斷裂，張緊力較低，收卷套上的不干膠繞卷不緊密，容易松散。

技術實現要素：

針對現有技術存在的不足，本實用新型在于提供一種用于不干膠分切機的收卷裝置，通過使壓輪壓在不干膠上，通過壓輪的重力作用使不干膠繞卷于收卷套上能夠較為緊密。

為實現上述目的，本實用新型提供了如下技術方案：一種用于不干膠分切機的收卷裝置，包括機架，所述的機架上轉動連接有收卷輥，所述的收卷輥上套設有收卷套，所述的機架上設置有支撐桿，所述的支撐桿上套設并轉動連接有支撐套，所述的支撐套上設置有支撐座，所述的支撐座上滑動連接有按鈕和定位桿，所述的支撐桿上開設有用于與定位桿對應的定位孔，按壓所述按鈕并通過傳導機構使定位桿從定位孔內抽出，所述的支撐套上連接有支撐架，所述的支撐架上轉動有用于與不干膠抵觸的壓輪。

通過采用上述技術方案，將收卷套套設于收卷輥上，按壓按鈕通過傳導機構使定位桿從定位孔內抽出，使支撐套沿著支撐桿的軸心翻轉，使壓輪壓在不干膠的外壁上，通過重力作用，使壓輪持續對不干膠施加往靠近收卷套方向的壓力，從而使不干膠繞卷于收卷套上能夠更為緊密；在收卷完畢后，將支撐架上移，當定位孔與定位桿對應時，定位桿穿設于定位孔中，實現支撐架定位，以便于將收卷套從收卷輥上取下。

本實用新型進一步設置為：所述的傳導機構包括彈性件、支撐管、斜塊、橫槽、斜孔和s形塊，所述的彈性件的兩端分別與按鈕、定位桿連接，所述的支撐管固定于支撐座上，所述的定位桿穿設于支撐管中，所述的橫槽開設于支撐管上，所述的斜孔開設于定位桿上，所述的斜塊固定于按鈕的內壁上，所述的s形塊的外壁滑動連接于橫槽中且中部滑動連接于斜孔中且兩端與斜塊抵觸。

通過采用上述技術方案，按壓按鈕，通過斜塊使s形塊沿著橫槽的長度方向移動，通過斜孔的傳導，使定位桿沿著支撐管往靠近按鈕的方向移動并從定位孔內抽出；在松開按鈕時，通過彈性件的彈力作用即可使定位桿復位，操作簡便。

本實用新型進一步設置為：所述的壓輪的外壁上設置有海綿支撐的防護套。

通過采用上述技術方案，防護套提升對不干膠表面的保護作用，不易損壞。

本實用新型進一步設置為：所述的收卷輥上設置有用于收卷套限位的定位機構。

通過采用上述技術方案，定位機構使收卷套在繞卷的過程中不易發生移動。

本實用新型進一步設置為：所述的定位機構包括固定桿、第一固定孔和第二固定孔，所述的第一固定孔開設于收卷套上，所述的第二固定孔開設于收卷輥上，所述的固定桿穿過第一固定孔并與第二固定孔螺紋連接。

通過采用上述技術方案，固定桿穿過第一固定孔并與第二固定孔螺紋連接，即可實現收卷套定位，操作簡便。

綜上所述，本實用新型具有以下有益效果：

將收卷套套設于收卷輥上，按壓按鈕通過傳導機構使定位桿從定位孔內抽出，使支撐套沿著支撐桿的軸心翻轉，使壓輪壓在不干膠的外壁上，通過重力作用，使壓輪持續對不干膠施加往靠近收卷套方向的壓力，從而使不干膠繞卷于收卷套上能夠更為緊密；在收卷完畢后，將支撐架上移，當定位孔與定位桿對應時，定位桿穿設于定位孔中，實現支撐架定位，以便于將收卷套從收卷輥上取下。

附圖說明

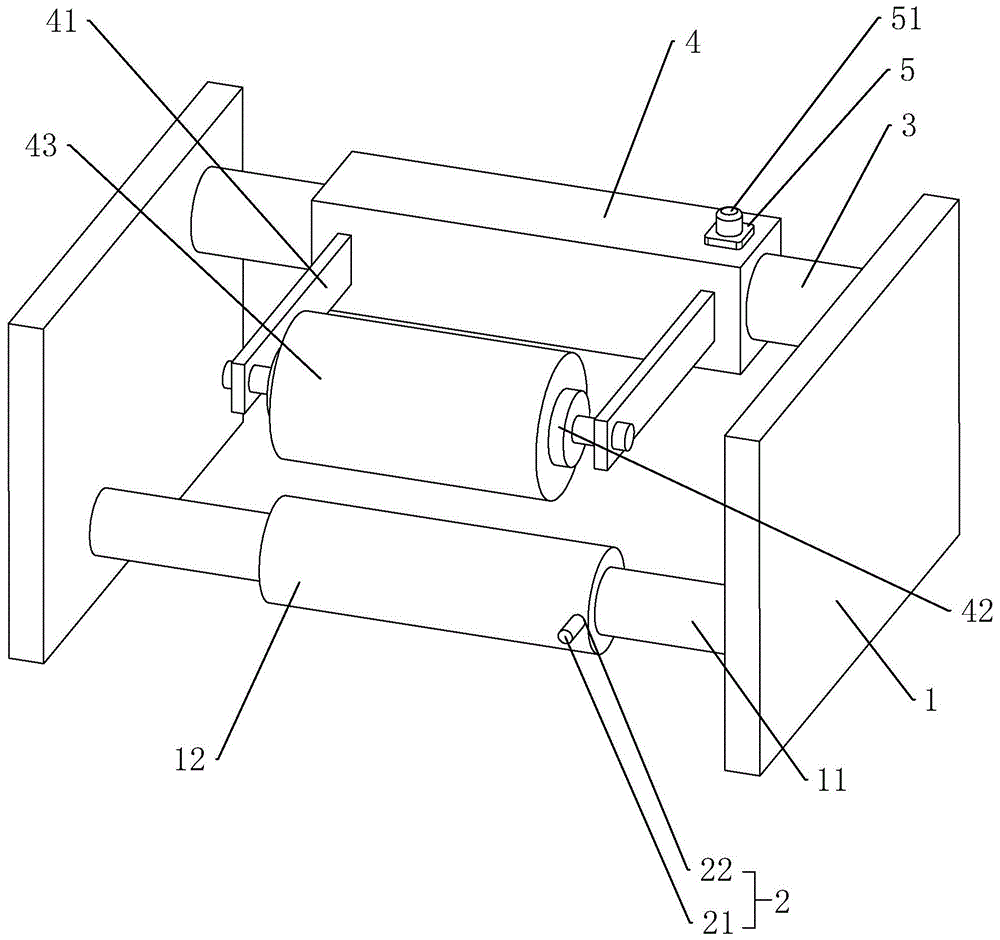

圖1為本實用新型的外部結構示意圖；

圖2為體現傳導機構的結構示意圖。

附圖標記：1、機架；11、收卷輥；12、收卷套；2、定位機構；21、固定桿；22、第一固定孔；3、支撐桿；4、支撐套；41、支撐架；42、壓輪；43、防護套；5、支撐座；51、按鈕；52、定位桿；6、傳導機構；61、彈性件；62、支撐管；63、斜塊；64、橫槽；65、斜孔；66、s形塊。

具體實施方式

參照附圖對本實用新型做進一步說明。

如圖1至圖2所示，一種用于不干膠分切機的收卷裝置，包括機架1。在機架1上轉動連接有水平設置的收卷輥11，收卷輥11通過電機（圖中未示出）驅動。

在收卷輥11上套設有收卷套12。在收卷輥11上設置有用于收卷套12限位的定位機構2。該定位機構2包括固定桿21、第一固定孔22和第二固定孔。第一固定孔22開設于收卷套12上；第二固定孔開設于收卷輥11上；固定桿21穿過第一固定孔22并與第二固定孔螺紋連接。即可實現收卷套12定位。

在機架1上固定有水平設置的支撐桿3，支撐桿3與收卷輥11平行設置。在支撐桿3上套設并轉動連接有支撐套4，支撐套4的端部設置有支撐座5，支撐座5上滑動連接有按鈕51和定位桿52。在支撐桿3上開設有用于與定位桿52對應的定位孔。

按壓按鈕51并通過傳導機構6使定位桿52從定位孔內抽出。支撐套4上連接有支撐架41，支撐架41上轉動有用于與不干膠抵觸的壓輪42。壓輪42水平設置。

上述的傳導機構6包括彈性件61、支撐管62、斜塊63、橫槽64、斜孔65和s形塊66。彈性件61為彈簧，兩端分別與按鈕51、定位桿52連接。支撐管62固定于支撐座5上，定位桿52穿設于支撐管62中。

橫槽64開設于支撐管62上，斜孔65開設于定位桿52上，斜塊63固定于按鈕51的內壁上。s形塊66的外壁滑動連接于橫槽64中，且中部滑動連接于斜孔65中，且兩端與斜塊63抵觸。

按壓按鈕51，通過斜塊63使s形塊66沿著橫槽64的長度方向移動，通過斜孔65的傳導，使定位桿52沿著支撐管62往靠近按鈕51的方向移動并從定位孔內抽出；在松開按鈕51時，通過彈性件61的彈力作用即可使定位桿52復位，操作簡便。

為了提升對不干膠的保護作用，在壓輪42的外壁上設置有海綿支撐的防護套43。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。

技術特征：

1.一種用于不干膠分切機的收卷裝置，包括機架，所述的機架上轉動連接有收卷輥，所述的收卷輥上套設有收卷套，其特征是：所述的機架上設置有支撐桿，所述的支撐桿上套設并轉動連接有支撐套，所述的支撐套上設置有支撐座，所述的支撐座上滑動連接有按鈕和定位桿，所述的支撐桿上開設有用于與定位桿對應的定位孔，按壓所述按鈕并通過傳導機構使定位桿從定位孔內抽出，所述的支撐套上連接有支撐架，所述的支撐架上轉動有用于與不干膠抵觸的壓輪。

2.根據權利要求1所述的用于不干膠分切機的收卷裝置，其特征是：所述的傳導機構包括彈性件、支撐管、斜塊、橫槽、斜孔和s形塊，所述的彈性件的兩端分別與按鈕、定位桿連接，所述的支撐管固定于支撐座上，所述的定位桿穿設于支撐管中，所述的橫槽開設于支撐管上，所述的斜孔開設于定位桿上，所述的斜塊固定于按鈕的內壁上，所述的s形塊的外壁滑動連接于橫槽中且中部滑動連接于斜孔中且兩端與斜塊抵觸。

3.根據權利要求1所述的用于不干膠分切機的收卷裝置，其特征是：所述的壓輪的外壁上設置有海綿支撐的防護套。

4.根據權利要求1所述的用于不干膠分切機的收卷裝置，其特征是：所述的收卷輥上設置有用于收卷套限位的定位機構。

5.根據權利要求4所述的用于不干膠分切機的收卷裝置，其特征是：所述的定位機構包括固定桿、第一固定孔和第二固定孔，所述的第一固定孔開設于收卷套上，所述的第二固定孔開設于收卷輥上，所述的定位桿穿過第一固定孔并與第二固定孔螺紋連接。

技術總結

本實用新型涉及一種用于不干膠分切機的收卷裝置，包括機架，所述的機架上轉動連接有收卷輥，所述的收卷輥上套設有收卷套，所述的機架上設置有支撐桿，所述的支撐桿上套設并轉動連接有支撐套，所述的支撐套上設置有支撐座，所述的支撐座上滑動連接有按鈕和定位桿，所述的支撐桿上開設有用于與定位桿對應的定位孔，按壓所述按鈕并通過傳導機構使定位桿從定位孔內抽出，所述的支撐套上連接有支撐架，所述的支撐架上轉動有用于與不干膠抵觸的壓輪。本實用新型具有以下優點和效果：本方案利用新機械結構，達到使繞卷于收卷套上的不干膠緊密的效果。

技術研發人員：陳文強

受保護的技術使用者：龍港市中創印刷有限公司

技術研發日：2020.11.16

技術公布日：2021.07.20
