一種收銀紙分切機的制作方法

2024年02月05日國知局瀏覽量:0

一種收銀紙分切機的制作方法

本實用新型涉及分切機技術領域,尤其涉及一種收銀紙分切機。

背景技術:

收銀紙,顧名思義,它是指收銀機里使用的記錄收銀明細的紙卷,主要用于向顧客提供購物明細清單,用完后可更換,在收銀紙生產過程中,需要將大卷的收銀紙分切成小卷,使其可以適用于不同的收銀打印機使用,現有技術中,通過收銀紙分切機進行分切。

但是,現有技術中,收銀紙分切機通過人工將大卷收銀紙放置在分切刀下進行分切,容易造成較大的誤差,同時,分切效率低,為此,提出一種收銀紙分切機。

技術實現要素:

本實用新型的目的是為了解決現有技術中存在的缺點,而提出的一種收銀紙分切機。

為了實現上述目的,本實用新型采用了如下技術方案:一種收銀紙分切機,包括兩個支撐板,兩個支撐板的頂部固定安裝有同一個安裝板,所述安裝板的頂部開設有滑動槽,所述滑動槽的一側為開口,所述滑動槽的底部內壁上開設有安裝槽,所述安裝槽內轉動安裝有第一螺紋桿,所述第一螺紋桿的一端延伸至安裝槽外并固定安裝有第一皮帶輪,所述安裝板的底部固定安裝有電機,所述電機的輸出軸上固定安裝有第二皮帶輪,所述第二皮帶輪和第一皮帶輪上套設有同一個皮帶,所述安裝槽內滑動安裝有固定塊,所述第一螺紋桿貫穿固定塊并與固定塊螺紋連接,所述固定塊的頂部延伸至安裝槽外并固定安裝有支架,所述支架的頂部轉動安裝有內螺紋管,所述內螺紋管內螺紋安裝有第二螺紋桿,所述第二螺紋桿的兩端均延伸至內螺紋管外,所述第二螺紋桿的底部固定安裝有固定板,所述安裝板的頂部固定安裝有安裝架,所述安裝架的底部固定安裝有液壓缸,所述液壓缸的輸出軸上固定安裝有分切刀。

優選的,所述內螺紋管的頂端貫穿支架并固定安裝有把手,所述把手的外側固定套設有防滑套。

優選的,所述固定塊的一側開設有螺紋孔,所述螺紋孔的內壁與第一螺紋桿螺紋連接。

優選的,所述安裝槽的一側內壁上開設有轉動槽,所述轉動槽的內壁與第一螺紋桿轉動連接。

優選的,所述安裝槽遠離轉動槽的一側內壁上開設有轉動孔,所述轉動孔的內壁與第一螺紋桿轉動連接。

優選的,所述支架的頂部開設有通孔,所述通孔的內壁與內螺紋管轉動連接。

與現有技術相比,本實用新型的有益效果是:首先,該裝置通過滑動槽、第一螺紋桿、電機、第二皮帶輪、固定塊、支架、內螺紋管、第二螺紋桿、固定板、液壓缸和分切刀相配合,使用時,將大卷收銀紙放置在滑動槽內,使其一端與支架相接觸,轉動把手,把手帶動內螺紋管轉動,內螺紋管帶動第二螺紋桿轉動,第二螺紋桿帶動固定板運動,將大卷收銀紙進行固定,啟動電機,電機帶動第二皮帶輪轉動,第二皮帶輪通過皮帶帶動第一皮帶輪轉動,第一皮帶輪帶動第一螺紋桿轉動,第一螺紋桿帶動固定塊運動,固定塊帶動支架運動,推動大卷收銀紙在分切刀下進行運動,啟動液壓缸對大卷收銀紙進行分切;

本實用新型操作簡單,實用性強,可以自動的對大卷收銀紙進行分切,減少分切誤差,提高分切效率。

附圖說明

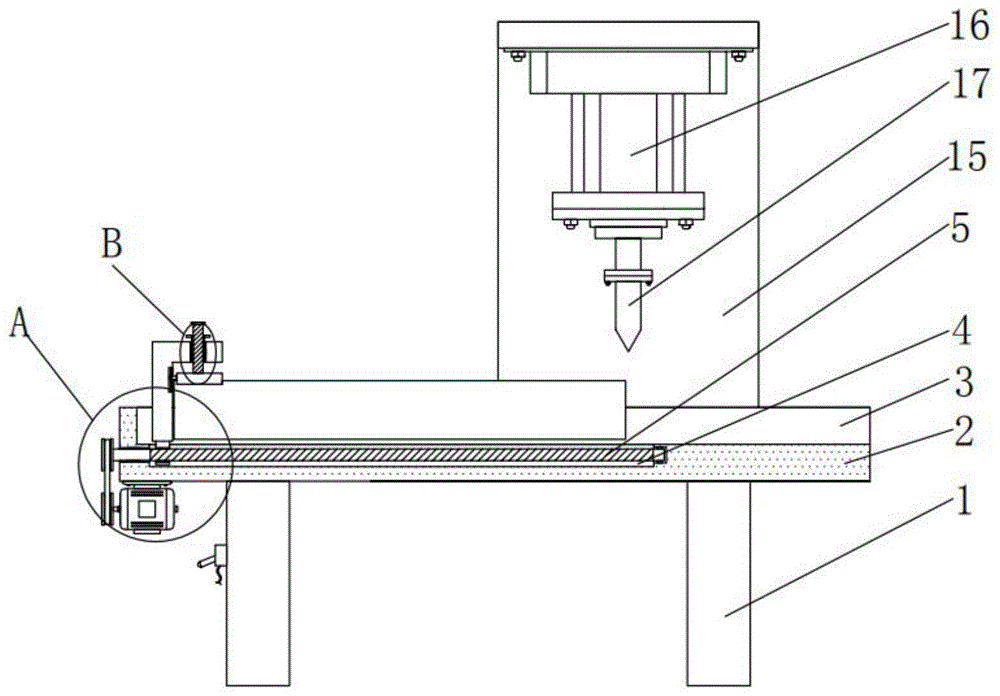

圖1為本實用新型的正視剖視結構示意圖;

圖2為圖1中A部分的放大結構示意圖;

圖3為圖1中B部分的放大結構示意圖。

圖中:1、支撐板;2、安裝板;3、滑動槽;4、安裝槽;5、第一螺紋桿;6、第一皮帶輪;7、電機;8、第二皮帶輪;9、皮帶;10、固定塊;11、支架;12、內螺紋管;13、第二螺紋桿;14、固定板;15、安裝架;16、液壓缸;17、分切刀。

具體實施方式

下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦嵱眯滦椭械膶嵤├?,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

請參照圖1-3,本實用新型提供一種技術方案:一種收銀紙分切機,包括兩個支撐板1,兩個支撐板1的頂部固定安裝有同一個安裝板2,安裝板2的頂部開設有滑動槽3,滑動槽3的一側為開口,滑動槽3的底部內壁上開設有安裝槽4,安裝槽4內轉動安裝有第一螺紋桿5,第一螺紋桿5的一端延伸至安裝槽4外并固定安裝有第一皮帶輪6,安裝板2的底部固定安裝有電機7,電機7的輸出軸上固定安裝有第二皮帶輪8,第二皮帶輪8和第一皮帶輪6上套設有同一個皮帶9,安裝槽4內滑動安裝有固定塊10,第一螺紋桿5貫穿固定塊10并與固定塊10螺紋連接,固定塊10的頂部延伸至安裝槽4外并固定安裝有支架11,支架11的頂部轉動安裝有內螺紋管12,內螺紋管12內螺紋安裝有第二螺紋桿13,第二螺紋桿13的兩端均延伸至內螺紋管12外,第二螺紋桿13的底部固定安裝有固定板14,安裝板2的頂部固定安裝有安裝架15,安裝架15的底部固定安裝有液壓缸16,液壓缸16的輸出軸上固定安裝有分切刀17;

內螺紋管12的頂端貫穿支架11并固定安裝有把手,把手的外側固定套設有防滑套,固定塊10的一側開設有螺紋孔,螺紋孔的內壁與第一螺紋桿5螺紋連接,安裝槽4的一側內壁上開設有轉動槽,轉動槽的內壁與第一螺紋桿5轉動連接,安裝槽4遠離轉動槽的一側內壁上開設有轉動孔,轉動孔的內壁與第一螺紋桿5轉動連接,支架11的頂部開設有通孔,通孔的內壁與內螺紋管12轉動連接,該裝置通過滑動槽3、第一螺紋桿6、電機7、第二皮帶輪8、固定塊10、支架11、內螺紋管12、第二螺紋桿13、固定板14、液壓缸16和分切刀17相配合,使用時,將大卷收銀紙放置在滑動槽3內,使其一端與支架11相接觸,轉動把手,把手帶動內螺紋管12轉動,內螺紋管12帶動第二螺紋桿13轉動,第二螺紋桿13帶動固定板14運動,將大卷收銀紙進行固定,啟動電機7,電機7帶動第二皮帶輪8轉動,第二皮帶輪8通過皮帶帶動第一皮帶輪6轉動,第一皮帶輪6帶動第一螺紋桿6轉動,第一螺紋桿6帶動固定塊10運動,固定塊10帶動支架11運動,推動大卷收銀紙在分切刀17下進行運動,啟動液壓缸16對大卷收銀紙進行分切,本實用新型操作簡單,實用性強,可以自動的對大卷收銀紙進行分切,減少分切誤差,提高分切效率。

工作原理:本實用新型中支撐板1的一側固定安裝有倒順開關,倒順開關的型號為HY23-131,電機7、倒順開關和外部電源通過導線依次電性連接構成閉合回路,使用時,將大卷收銀紙放置在滑動槽3內,使其一端與支架11相接觸,轉動把手,把手帶動內螺紋管12轉動,內螺紋管12帶動第二螺紋桿13轉動,第二螺紋桿13帶動固定板14運動,將大卷收銀紙進行固定,啟動電機7,電機7帶動第二皮帶輪8轉動,第二皮帶輪8通過皮帶帶動第一皮帶輪6轉動,第一皮帶輪6帶動第一螺紋桿6轉動,第一螺紋桿6帶動固定塊10運動,固定塊10帶動支架11運動,推動大卷收銀紙在分切刀17下進行運動,啟動液壓缸16對大卷收銀紙進行分切。

以上所述,僅為本實用新型較佳的具體實施方式,但本實用新型的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內,根據本實用新型的技術方案及其實用新型構思加以等同替換或改變,都應涵蓋在本實用新型的保護范圍之內。

技術特征:

1.一種收銀紙分切機,包括兩個支撐板(1),其特征在于:兩個支撐板(1)的頂部固定安裝有同一個安裝板(2),所述安裝板(2)的頂部開設有滑動槽(3),所述滑動槽(3)的一側為開口,所述滑動槽(3)的底部內壁上開設有安裝槽(4),所述安裝槽(4)內轉動安裝有第一螺紋桿(5),所述第一螺紋桿(5)的一端延伸至安裝槽(4)外并固定安裝有第一皮帶輪(6),所述安裝板(2)的底部固定安裝有電機(7),所述電機(7)的輸出軸上固定安裝有第二皮帶輪(8),所述第二皮帶輪(8)和第一皮帶輪(6)上套設有同一個皮帶(9),所述安裝槽(4)內滑動安裝有固定塊(10),所述第一螺紋桿(5)貫穿固定塊(10)并與固定塊(10)螺紋連接,所述固定塊(10)的頂部延伸至安裝槽(4)外并固定安裝有支架(11),所述支架(11)的頂部轉動安裝有內螺紋管(12),所述內螺紋管(12)內螺紋安裝有第二螺紋桿(13),所述第二螺紋桿(13)的兩端均延伸至內螺紋管(12)外,所述第二螺紋桿(13)的底部固定安裝有固定板(14),所述安裝板(2)的頂部固定安裝有安裝架(15),所述安裝架(15)的底部固定安裝有液壓缸(16),所述液壓缸(16)的輸出軸上固定安裝有分切刀(17)。

2.根據權利要求1所述的一種收銀紙分切機,其特征在于:所述內螺紋管(12)的頂端貫穿支架(11)并固定安裝有把手,所述把手的外側固定套設有防滑套。

3.根據權利要求1所述的一種收銀紙分切機,其特征在于:所述固定塊(10)的一側開設有螺紋孔,所述螺紋孔的內壁與第一螺紋桿(5)螺紋連接。

4.根據權利要求1所述的一種收銀紙分切機,其特征在于:所述安裝槽(4)的一側內壁上開設有轉動槽,所述轉動槽的內壁與第一螺紋桿(5)轉動連接。

5.根據權利要求1所述的一種收銀紙分切機,其特征在于:所述安裝槽(4)遠離轉動槽的一側內壁上開設有轉動孔,所述轉動孔的內壁與第一螺紋桿(5)轉動連接。

6.根據權利要求1所述的一種收銀紙分切機,其特征在于:所述支架(11)的頂部開設有通孔,所述通孔的內壁與內螺紋管(12)轉動連接。

技術總結

本實用新型屬于分切機技術領域,尤其為一種收銀紙分切機,包括兩個支撐板,兩個支撐板的頂部固定安裝有同一個安裝板,所述安裝板的頂部開設有滑動槽,所述滑動槽的一側為開口,所述滑動槽的底部內壁上開設有安裝槽,所述安裝槽內轉動安裝有第一螺紋桿,所述第一螺紋桿的一端延伸至安裝槽外并固定安裝有第一皮帶輪,所述安裝板的底部固定安裝有電機,所述電機的輸出軸上固定安裝有第二皮帶輪,所述第二皮帶輪和第一皮帶輪上套設有同一個皮帶,所述安裝槽內滑動安裝有固定塊,所述第一螺紋桿貫穿固定塊并與固定塊螺紋連接。本實用新型操作簡單,實用性強,可以自動的對大卷收銀紙進行分切,減少分切誤差,提高分切效率。

技術研發人員:高明亮

受保護的技術使用者:北京京豫明利紙業有限公司

技術研發日:2019.01.04

技術公布日:2019.09.03
