1.本發明涉及分切機技術領域，尤其涉及一種雙剪切系統分切機。

背景技術：

2.目前，鋁箔用分切機專利比較多，但是都是單剪切系統分切機，雙剪切系統的分切機目前沒有，以鋁箔分切機為例，現有的分切機都是單個剪切系統的分切，其工作原理是將雙張的鋁箔先進入剪切系統進行裁切客戶需求的寬度，再進行雙張鋁箔的分離，最后進行纏繞卷取。此工作原理有以下幾個局限性：當雙張的鋁箔出現厚度不一樣(或者表面質量不一樣時)，因為寬度是統一進行剪切的，同一寬度的鋁箔因為不同厚度(不同表面質量的鋁箔)無法同時滿足某一個客戶的需求，導致只能保證一張鋁箔合格，另外一張鋁箔就是廢品。分切機隨著厚度增加，其剪切的邊部質量越難保證，容易導致加工工序的增加，生產成本高。

技術實現要素：

3.本發明為解決目前背景技術中存在的缺點，改變了現有分切機的帶材傳遞路線，配合獨創的雙剪切系統，提出了一種雙剪切系統分切機，包括底座，所述底座上表面設有母卷與膠輥，所述膠輥的下方設有鋼棍，所述膠輥與鋼棍組成了雙剪切系統的分離輥系；

4.所述膠輥的左右兩側分別設有刀片的調節手輪a與調節手輪b控制刀片的上升、下降與左右的調節；

5.所述調節手輪a與調節手輪b上分別配合設有母刀軸a與母刀軸b，所述調節手輪a與調節手輪b的上方分別設有轉動軸a與轉動軸b，所述轉動軸a與轉動軸b的內測設有壓平輥a與壓平輥b，壓平輥a與壓平輥b之間連接有壓力氣缸，所述母卷、鋼輥、調節手輪a、母刀軸b與轉動軸b形成一條傳輸路徑，所述母卷、鋼棍、調節手輪a、母刀周a與轉動軸a形成另一條傳輸路徑；

6.所述底座上還設有入口鋼輥與調節鋼輥。

7.進一步的，所述母刀軸a與母刀軸b采用鋼制淬火表面鍍鋅材料，間距凸出環1mm。凹進環1mm。

8.進一步的，所述母卷為鋁箔母卷。

9.進一步的，所述膠輥為硬度70度的聚氨酯膠輥。

10.進一步的，所述壓力氣缸為長條狀呈水平方向設置。

11.進一步的，所述底座為可移動開卷底座。

12.進一步的，所述聚氨酯膠輥為分離輥，邵氏硬度75?85度。

13.進一步的，所述調節手輪a與調節手輪b控制刀片上升、下降與左右的調節。

14.進一步的，所述母刀軸為鋼制淬火表面鍍鋅材料，間距凸出環1mm，凹進環1mm。

15.進一步的，所述壓平輥a與壓平輥b的邵氏硬度為80?95度。

16.采用上述技術方案，具有如下有益效果：

17.本發明結構簡單，使用方便，改變現有電池鋁箔行業加工流程，實現取消薄剪機的工序。雙剪切分切機節約生產成本，實現超薄鋁箔雙張疊軋后，不同厚度鋁箔的分切，并且實現分切一次成品率100％合格。采用雙張疊軋厚度不一致的鋁箔可以實現厚度更薄，實現雙張疊軋厚度不一致的鋁箔分切一次成品率達到100％，可以助推擁有進口軋機設備的企業往更薄的鋁箔軋制發展。

附圖說明

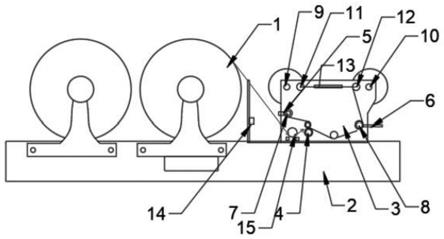

18.圖1為本發明的結構示意圖；

19.圖2為本發明的現有的單切系統的示意圖；

20.圖中：1?母卷；2?底座；3?聚氨酯膠輥；4?鋼輥；5?調節手輪a；6?調節手輪b；7?母刀軸a；8?母刀軸b；9?轉動軸a；10?轉動軸b；11?壓平輥a；12?壓平輥b；13?壓力氣缸；14?調節鋼輥；15?入口鋼輥。

具體實施方式

21.下面結合附圖對本發明做進一步說明。

22.實施例1：如圖1至圖2所示的一種雙剪切系統分切機，包括底座2，所述底座2上表面設有母卷1與膠輥，所述膠輥的下方設有鋼棍，所述膠輥與鋼棍組成了雙剪切系統的分離輥系；

23.所述膠輥的左右兩側分別設有刀片的調節手輪a5與調節手輪b6控制刀片的上升、下降與左右的調節；

24.所述調節手輪a5與調節手輪b6上分別配合設有母刀軸a7與母刀軸b8，所述調節手輪a5與調節手輪b6的上方分別設有轉動軸a9與轉動軸b10，所述轉動軸a9與轉動軸b10的內測設有壓平輥a11與壓平輥b，壓平輥a11與壓平輥b之間連接有壓力氣缸13，所述母卷1、鋼輥4、調節手輪a5、母刀軸b8與轉動軸b10形成一條傳輸路徑，所述母卷1、鋼棍、調節手輪a5、母刀周a與轉動軸a9形成另一條傳輸路徑；

25.所述底座2上還設有入口鋼輥154與調節鋼輥144。

26.所述母刀軸a7與母刀軸b8采用鋼制淬火表面鍍鋅材料，間距凸出環1mm。凹進環1mm，所述母卷1為鋁箔母卷1，所述膠輥為硬度70度的聚氨酯膠輥3，所述壓力氣缸13為長條狀呈水平方向設置，所述底座2為可移動開卷底座2，所述聚氨酯膠輥3為分離輥，邵氏硬度75?85度，所述調節手輪a5與調節手輪b6控制刀片上升、下降與左右的調節，所述母刀軸為鋼制淬火表面鍍鋅材料，間距凸出環1mm，凹進環1mm，所述壓平輥a11與壓平輥b的邵氏硬度為80?95度。

27.本發明工作時，雙張鋁箔母卷1放置在分切機可移動開卷底座2上，從后移動到前面的分切機開卷機上。雙張鋁箔母卷1帶材穿帶經過開卷鋁箔版型調節鋼混,根據實際情況可調節開卷鋁箔版型調節鋼棍高低來實現調節鋁箔的版型情況。

28.雙張鋁箔帶材然后再從分離系統入口鋼輥154下方經過，準備進入分切機分離輯系。雙張鋁箔帶材從聚氨酯膠輥3與鋼輥4的中間經過。

29.然后雙張鋁箔分為兩條傳遞路線，一條鋁箔傳遞路線從母刀軸a7繞過，并且通過刀片調節手輪a5對帶材進行剪切成為不同寬度的帶材；另外一條鋁箔傳遞路線母刀軸b8繞

過，并且通過刀片調節手輪b6對帶材進行剪切成為不同寬度的帶材。

30.被剪切后的鋁箔帶材從母刀軸a7和母刀軸a7繞過壓平輥a11與壓平輥b，最后分別纏繞在轉動軸a9與轉動軸b10上。

31.本發明可需要設置相關長度或者卷徑，卷取軸電機按照記米器和位置傳感器，當鋁箔卷纏繞到設置的米數或者卷徑時，自動停機。

32.另外每個轉動軸的壓平輥a11與壓平輥b可以是單側的膠輥設置，也可以根據情況，每個轉動軸設置2根壓平膠輥，可以是水平對置方向，也可以是上下垂直對置方向，將鋁箔卷取軸包夾在2根壓平輥中心，并且2根膠輥和轉動軸的中心線在同一直線上。

33.具體優點如下：優點一：通過以上方案能實現不同厚度帶材各自實現不同的寬度。

34.例如雙張鋁箔厚度分別為0.006mm/0.007mm，0.006厚度需要對應700mm寬度，0.007厚度需要對應720mm寬度，通過本專利分切機能夠?qū)崿F(xiàn)0.006mm*700mm規格和0.007mm*720mm雙張鋁箔都能滿足客戶需求，一次成品率提升到100％。

35.優點二：通過以上方案將厚度超過現有分切機能力的雙張帶材實現一次剪切成功，減少加工道次的浪費。

36.例如厚度為0.015mm的雙張電池鋁箔，采用此方案的雙剪切系統的鋁箔分切機，能實現將雙張電池鋁箔先分為單張，然后再進行單張的切邊，實現一次分切成功。實現一次分切的切邊合格，將實現取消薄剪機工序，能夠成功避免薄剪機的設備投入，以及完全杜絕了操作人員、二次切邊的成品率損失、二次加工的其他污染。

37.本發明結構簡單，使用方便，改變現有電池鋁箔行業加工流程，實現取消薄剪機的工序。雙剪切分切機節約生產成本，實現超薄鋁箔雙張疊軋后，不同厚度鋁箔的分切，并且實現分切一次成品率100％合格。采用雙張疊軋厚度不一致的鋁箔可以實現厚度更薄，實現雙張疊軋厚度不一致的鋁箔分切一次成品率達到100％，可以助推擁有進口軋機設備的企業往更薄的鋁箔軋制發展。

38.目前分切機外形有立式、臥式、斜式等，本發明雙剪切系統只是使用臥式分切機舉例，在立式、斜式分切機上能實現通用。

39.以上描述了本發明的基本原理和主要特征，本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內，發明要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

1.一種雙剪切系統分切機，包括底座，其特征在于，所述底座上表面設有母卷與膠輥，所述膠輥的下方設有鋼棍，所述膠輥與鋼棍組成了雙剪切系統的分離輥系；所述膠輥的左右兩側分別設有刀片的調節手輪a與調節手輪b控制刀片的上升、下降與左右的調節；所述調節手輪a與調節手輪b上分別配合設有母刀軸a與母刀軸b，所述調節手輪a與調節手輪b的上方分別設有轉動軸a與轉動軸b，所述轉動軸a與轉動軸b的內測設有壓平輥a與壓平輥b，壓平輥a與壓平輥b之間連接有壓力氣缸，所述母卷、鋼輥、調節手輪a、母刀軸b與轉動軸b形成一條傳輸路徑，所述母卷、鋼棍、調節手輪a、母刀周a與轉動軸a形成另一條傳輸路徑；所述底座上還設有入口鋼輥與調節鋼輥。2.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述母刀軸a與母刀軸b采用鋼制淬火表面鍍鋅材料，間距凸出環1mm。凹進環1mm。3.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述母卷為鋁箔母卷,。4.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述膠輥為硬度70度的聚氨酯膠輥。5.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述壓力氣缸為長條狀呈水平方向設置。6.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述底座為可移動開卷底座。7.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述聚氨酯膠輥為分離輥，邵氏硬度75?85度。8.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述調節手輪a與調節手輪b控制刀片上升、下降與左右的調節。9.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述母刀軸為鋼制淬火表面鍍鋅材料，間距凸出環1mm，凹進環1mm。10.根據權利要求1所述的一種雙剪切系統分切機，其特征在于，所述壓平輥a與壓平輥b的邵氏硬度為80?95度。

技術總結

本發明公開一種雙剪切系統分切機，包括底座，所述底座上表面設有母卷與膠輥，所述膠輥的下方設有鋼棍，所述膠輥與鋼棍組成了雙剪切系統的分離輥系；所述膠輥的左右兩側分別設有刀片的調節手輪A與調節手輪B控制刀片的上升、下降與左右的調節；本發明結構簡單，使用方便，改變現有電池鋁箔行業加工流程，實現取消薄剪機的工序。雙剪切分切機節約生產成本，實現超薄鋁箔雙張疊軋后，不同厚度鋁箔的分切，并且實現分切一次成品率100％合格。采用雙張疊軋厚度不一致的鋁箔可以實現厚度更薄，實現雙張疊軋厚度不一致的鋁箔分切一次成品率達到100％，可以助推擁有進口軋機設備的企業往更薄的鋁箔軋制發展。薄的鋁箔軋制發展。薄的鋁箔軋制發展。

技術研發人員：劉國茂

受保護的技術使用者：劉國茂

技術研發日：2021.06.18

技術公布日：2021/10/8
