本實用新型涉及切刀更換技術領域，尤其涉及一種收銀紙分切機切刀快速更換裝置。

背景技術：

收銀紙分切機是一種收銀紙生產加工設備，生產的收銀紙利用壓輥壓實，而后利長度較長且刃面較薄的切刀將收銀紙切割成一定的尺寸，切刀在使用一段時間后需要對切刀進行更換，由于切刀長度較長，刀刃鋒利，采用傳統的人工更換切刀不僅會增大操作人員的危險性，還會因為人工操作不當，切刀易折彎或折斷，更換速度慢，而現有的切刀更換裝置不僅不適用與收銀機切刀的更換，且不能夠根據切刀高度調節更換設備上操作部分的高度，無法與收銀機切刀安裝部分進行對接，因此不能夠完成快速更換。

技術實現要素：

本實用新型的目的在于提供一種收銀紙分切機切刀快速更換裝置，適用于刀片長度較長的薄切刀，避免人工更換該類刀片被誤傷，且能夠對不同高度位置的切刀刀片進行快速更換，解決了現有技術中的問題。

為實現上述目的，本實用新型提供如下技術方案：一種收銀紙分切機切刀快速更換裝置，包括左側支架、右側支架、上夾持機構和下夾持機構，所述左側支架的一側設有右側支架，左側支架和右側支架之間滑動連接有上夾持機構和下夾持機構，所述上夾持機構和下夾持機構之間相互平行；

所述上夾持機構和下夾持機構的結構一致，所述上夾持機構包括底板、升降電機、齒輪、夾持電機、夾持組件和滑槽，所述底板的兩端端面上均開設有兩條相互平行的滑槽，且底板的右端安裝有夾持電機，所述夾持電機與夾持組件相互連接，所述夾持組件安裝于底板上方，且底板的一側安裝有升降電機，升降電機于齒輪相互連接。

優選的，所述左側支架和右側支架均為l型板體，且述l型板體的內壁上開設有兩條相互平行的滑軌，并通過滑軌滑動連接有上夾持機構和下夾持機構中的底板，所述右側支架的側壁上安裝有齒條，齒條與齒輪相互嚙合。

優選的，所述左側支架和右側支架的下端均安裝有支撐腳和滾輪。

優選的，所述夾持組件包括旋轉軸和夾持頭，旋轉軸的一端與升降電機相互連接，另一端通過軸承旋轉連接有底板，且旋轉軸上串聯連接有任意個夾持頭。

優選的，所述滑槽和滑軌之間滑動連接，且兩者橫截面均呈工字型。

優選的，所述夾持頭包括上夾板和下夾板，上夾板固定連接于底板上，并旋轉連接旋轉軸，下夾板固定連接于旋轉軸上。

與現有技術相比，本實用新型的有益效果如下：

本實用新型的收銀紙分切機切刀快速更換裝置，通過任意個夾持頭構成長度較長的夾持組件，適用于刀片長度較長的薄切刀，避免人工更換該類刀片被誤傷，且能夠事先在上夾持機構或下夾持機構上夾持刀片，縮短更換刀片更換的時間，能夠對不同高度位置的切刀刀片進行快速更換。

附圖說明

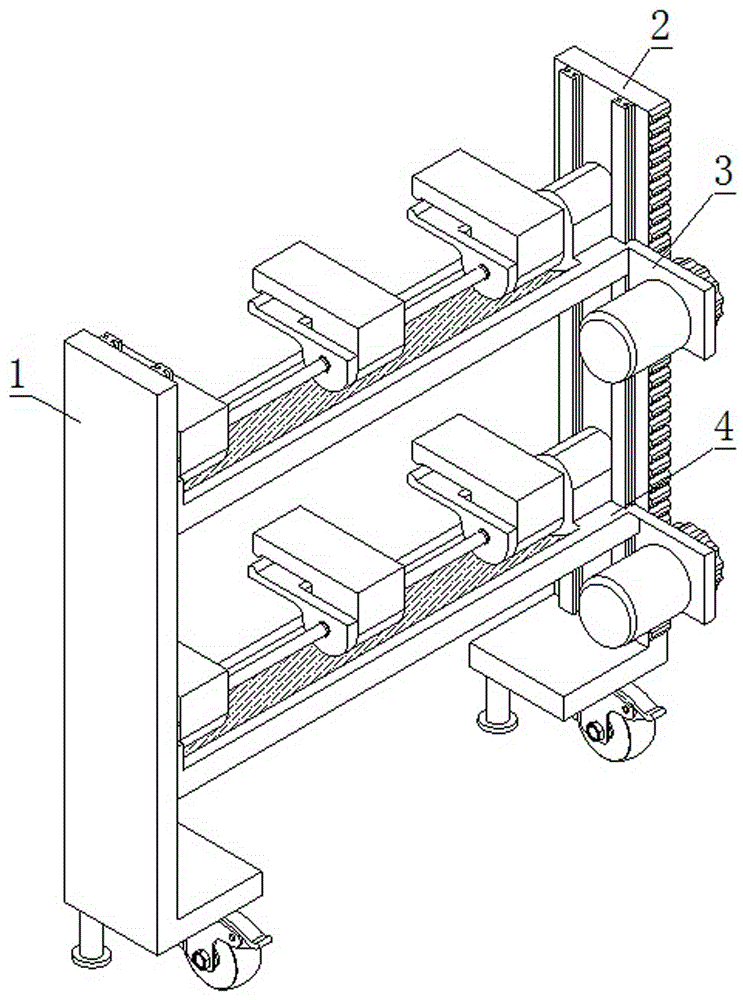

圖1為本實用新型的整體結構圖；

圖2為本實用新型的上夾持機構結構圖；

圖3為本實用新型的右側支架結構圖；

圖4為本實用新型的夾持組件結構圖。

圖中：1、左側支架；11、支撐腳；12、滾輪；2、右側支架；21、l型板體；22、滑軌；23、齒條；3、上夾持機構；31、底板；32、升降電機；33、齒輪；34、夾持電機；35、夾持組件；351、旋轉軸；352、夾持頭；3521、上夾板；3522、下夾板；36、滑槽；4、下夾持機構。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，一種收銀紙分切機切刀快速更換裝置，包括左側支架1、右側支架2、上夾持機構3和下夾持機構4，左側支架1的一側設有右側支架2，左側支架1和右側支架2之間滑動連接有上夾持機構3和下夾持機構4，上夾持機構3和下夾持機構4之間相互平行；上夾持機構3和下夾持機構4的結構一致，上夾持機構3包括底板31、升降電機32、齒輪33、夾持電機34、夾持組件35和滑槽36，底板31的兩端端面上均開設有兩條相互平行的滑槽36，且底板31的右端安裝有夾持電機34，夾持電機34與夾持組件35相互連接，夾持組件35安裝于底板31上方，且底板31的一側安裝有升降電機32，升降電機32于齒輪33相互連接，滑槽36和滑軌22之間滑動連接，且兩者橫截面均呈工字型，避免兩者滑脫。

請參閱圖3，左側支架1和右側支架2均為l型板體21，且述l型板體21的內壁上開設有兩條相互平行的滑軌22，并通過滑軌22滑動連接有上夾持機構3和下夾持機構4中的底板31，右側支架2的側壁上安裝有齒條23，齒條23與齒輪33相互嚙合，齒輪33在夾持電機34的帶動下沿齒條23轉動，為上夾持機構3和下夾持機構4沿滑軌22上下滑動提供驅動力，左側支架1和右側支架2的下端均安裝有支撐腳11和滾輪12，滾輪12用于更換裝置整體在水平面上前進和后退，支撐腳11用于穩定整體裝置，避免其隨意滾動。

請參閱圖4，夾持組件35包括旋轉軸351和夾持頭352，旋轉軸351的一端與升降電機32相互連接，另一端通過軸承旋轉連接有底板31，且旋轉軸351上串聯連接有任意個夾持頭352，在更換切刀刀片時，上夾持機構3在升降電機32的驅動下沿滑軌22向下滑動，直至上夾持機構3與切刀刀片位于同一水平面，夾持電機34帶動旋轉軸351逆時針旋轉，下夾板3522相對上夾板3521向下移動，夾持頭352張開，推動更換裝置在水平面上向前移動，直至切刀刀片位于張開的夾持頭352中部，旋轉軸351順時針旋轉使得夾持頭352閉合，夾住刀片后更換裝置后退，上夾持機構3和下夾持機構4均向上移動，直至下夾持機構4與切刀刀片位于同一水平面，下夾持機構4上事先夾持好的新刀片安裝在原有的切刀刀片位置上，夾持頭352包括上夾板3521和下夾板3522，上夾板3521固定連接于底板31上，并旋轉連接旋轉軸351，下夾板3522固定連接于旋轉軸351上。

工作原理：在更換切刀刀片時，上夾持機構3在升降電機32的驅動下沿滑軌22向下滑動，直至上夾持機構3與切刀刀片位于同一水平面，夾持電機34帶動旋轉軸351逆時針旋轉，下夾板3522相對上夾板3521向下移動，夾持頭352張開，推動更換裝置在水平面上向前移動，直至切刀刀片位于張開的夾持頭352中部，旋轉軸351順時針旋轉使得夾持頭352閉合，夾住刀片后更換裝置后退，上夾持機構3和下夾持機構4均向上移動，直至下夾持機構4與切刀刀片位于同一水平面，下夾持機構4上事先夾持好的新刀片安裝在原有的切刀刀片位置上。

綜上所述：本實用新型的收銀紙分切機切刀快速更換裝置，通過任意個夾持頭352構成長度較長的夾持組件35，適用于刀片長度較長的薄切刀，避免人工更換該類刀片被誤傷，且能夠事先在上夾持機構3或下夾持機構4上夾持刀片，縮短更換刀片更換的時間，能夠對不同高度位置的切刀刀片進行快速更換。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種收銀紙分切機切刀快速更換裝置，包括左側支架（1）、右側支架（2）、上夾持機構（3）和下夾持機構（4），其特征在于：所述左側支架（1）的一側設有右側支架（2），左側支架（1）和右側支架（2）之間滑動連接有上夾持機構（3）和下夾持機構（4），所述上夾持機構（3）和下夾持機構（4）之間相互平行；所述上夾持機構（3）和下夾持機構（4）的結構一致，所述上夾持機構（3）包括底板（31）、升降電機（32）、齒輪（33）、夾持電機（34）、夾持組件（35）和滑槽（36），所述底板（31）的兩端端面上均開設有兩條相互平行的滑槽（36），且底板（31）的右端安裝有夾持電機（34），所述夾持電機（34）與夾持組件（35）相互連接，所述夾持組件（35）安裝于底板（31）上方，且底板（31）的一側安裝有升降電機（32），升降電機（32）于齒輪（33）相互連接。

2.根據權利要求1所述的一種收銀紙分切機切刀快速更換裝置，其特征在于：所述左側支架（1）和右側支架（2）均為l型板體（21），且述l型板體（21）的內壁上開設有兩條相互平行的滑軌（22），并通過滑軌（22）滑動連接有上夾持機構（3）和下夾持機構（4）中的底板（31），所述右側支架（2）的側壁上安裝有齒條（23），齒條（23）與齒輪（33）相互嚙合。

3.根據權利要求1所述的一種收銀紙分切機切刀快速更換裝置，其特征在于：所述左側支架（1）和右側支架（2）的下端均安裝有支撐腳（11）和滾輪（12）。

4.根據權利要求1所述的一種收銀紙分切機切刀快速更換裝置，其特征在于：所述夾持組件（35）包括旋轉軸（351）和夾持頭（352），旋轉軸（351）的一端與升降電機（32）相互連接，另一端通過軸承旋轉連接有底板（31），且旋轉軸（351）上串聯連接有任意個夾持頭（352）。

5.根據權利要求1所述的一種收銀紙分切機切刀快速更換裝置，其特征在于：所述滑槽（36）和滑軌（22）之間滑動連接，且兩者橫截面均呈工字型。

6.根據權利要求4所述的一種收銀紙分切機切刀快速更換裝置，其特征在于：所述夾持頭（352）包括上夾板（3521）和下夾板（3522），上夾板（3521）固定連接于底板（31）上，并旋轉連接旋轉軸（351），下夾板（3522）固定連接于旋轉軸（351）上。

技術總結

本實用新型公開了一種收銀紙分切機切刀快速更換裝置，包括左側支架、右側支架、上夾持機構和下夾持機構，所述左側支架的一側設有右側支架，左側支架和右側支架之間滑動連接有上夾持機構和下夾持機構，所述上夾持機構和下夾持機構之間相互平行；所述上夾持機構和下夾持機構的結構一致，所述上夾持機構包括底板、升降電機、齒輪、夾持電機、夾持組件和滑槽，所述底板的兩端端面上均開設有兩條相互平行的滑槽，且底板的右端安裝有夾持電機，所述夾持電機與夾持組件相互連接。適用于刀片長度較長的薄切刀，避免人工更換該類刀片被誤傷，且能夠對不同高度位置的切刀刀片進行快速更換。

技術研發人員：李素芬;王克軍;李孟山;張合慶

受保護的技術使用者：河南雙和盛紙品有限公司

技術研發日：2020.06.29

技術公布日：2021.04.06
