1.本實用新型涉及包裝袋設備技術領域,尤其是涉及一種塑料包裝袋分切機。
背景技術:
2.塑料包裝袋作為一種常見物品存在于人們的生活中,包裝袋在生產過程中需要經過薄膜印刷、多層薄膜復合、熟化、制袋等工序,對于不同的袋體,所需的薄膜寬度是不同的,通常需要對成卷的薄膜進行分切,現有的分切機,結構復雜,只能分切固定的尺寸的薄膜,使用較為不便,并且現有的分切機只有一個刀頭,長時間使用后會使得刀頭磨損嚴重,導致切割效果變差,因此需要一種設備來解決以上問題。
技術實現要素:
3.本實用新型的目的在于克服上述現有技術的不足,提供一種塑料包裝袋分切機。
4.為了實現上述目的,本實用新型采用如下技術方案:
5.一種塑料包裝袋分切機,包括機架,機架內轉動連接有兩根傳輸輥,兩根傳輸輥之間設有連桿,連桿上滑動連接有若干個活動塊,活動塊與連桿通過螺栓固定,活動塊的下方固定有切刀,切刀靠近左側傳輸輥的一側設有第一刀刃,切刀的底部設有第二刀刃,機架上設有用于推動連桿上下移動的進刀裝置;還包括設于傳輸輥左側的進料裝置和設于傳輸輥右側的收卷裝置。
6.進料裝置為設于機架內并與機架轉動連接的進料輥。
7.收卷裝置包括收料輥,收料輥包括上下設置的第一收料輥和第二收料輥,第一收料輥和第二收料輥通過驅動裝置驅動旋轉。
8.進刀裝置為固定于機架前后端面上的氣缸,氣缸的推桿與連桿可拆卸固定。
9.機架內還固定有底座,底座位于兩根傳輸輥之間并與切刀的位置相對應,底座的上部與傳輸輥的最上端齊平。
10.底座內設有缺口,缺口與第二刀刃的位置相對應,底座內設有彈簧,彈簧位于缺口內,彈簧的下端與底座固定,彈簧的上端固定有擋板,當彈簧壓縮后,切刀能夠伸入缺口內,第一刀刃與底座的上端面位置相對應。
11.驅動裝置包括固定于機架上的驅動電機,驅動電機與第一收卷輥的轉軸連接,第一收卷輥的轉軸與第二收卷輥的轉軸通過聯動裝置驅動,第一收卷輥的轉軸與第二收卷輥的旋轉方向一致。
12.聯動裝置包括設機架上的第一傳動輪和第二傳動輪,第一傳動輪和第二傳動輪相互嚙合,第一傳動輪的轉軸與第一收料輥的轉軸通過皮帶連接,第二傳動輪的轉軸與第二收料輥的轉軸通過皮帶連接。
13.本實用新型的有益效果是:
14.1、通過改變活動塊的數量,可以增加或減少刀片的個數,通過滑動活動塊,并用螺栓將其與連桿固定,可以調整兩個刀片之間的距離,便于切割后得到不同寬度的包裝袋,使
得本裝置切割的尺寸范圍擴大,適用性更廣;
15.2、切刀的下端和側邊均設有刀刃,初切包裝袋時先通過第二刀刃,將包裝袋分割后繞卷于收料輥上,后續氣缸推動連桿往下,將第二刀刃收納與缺口內,第一刀刃與底座的上端齊平,再用第一刀刃進行切割,兩個刀刃相互配合,可以減少每個刀刃的使用時間,延伸切刀的使用時間;
16.3、通過一個電機以及聯動裝置的配合,使得第一收料輥和第二收料輥在轉速一致的情況下向相反方向旋轉,節省了電機使用,并且同步性較好,效果可靠。
附圖說明

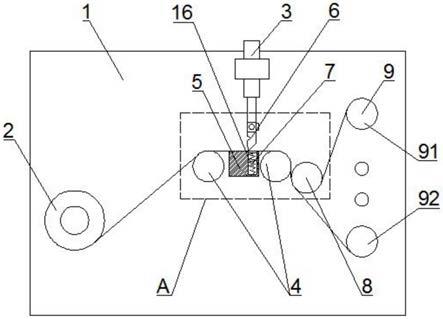

17.圖1為本實用新型的結構示意圖;
18.圖2為本實用新型的俯視圖;
19.圖3為圖1中a處放大圖;
20.圖4為本實用新型切刀下壓后的結構示意圖;
21.圖5為本實用新型切刀與活動塊、連桿配合的結構示意圖;
22.圖6為本實用新型切刀與活動塊、連桿配合的另一結構示意圖;
23.圖7為本實用新型底座的俯視圖;
24.圖8為本實用新型聯動裝置的結構示意圖;
25.圖9為本實用新型氣動卡爪和氣缸的結構示意圖;
26.圖中:機架1、進料輥2、氣缸3、傳輸輥4、底座5、切刀6、第一刀刃61、第二刀刃62、彈簧7、張緊輥8、收料輥9、第一收料輥91、第二收料輥92、驅動電機10、活動塊11、連桿12、擋板13、第一傳動輪14、第二傳動輪15、缺口16、氣動卡爪17。
具體實施方式
27.下面結合附圖和具體實施方式對本實用新型作進一步描述:
28.如圖1~9所示一種塑料包裝袋分切機,包括機架1,機架1內轉動連接有兩根傳輸輥4,包裝袋4從兩根傳輸輥4的上方穿過,兩根傳輸輥4之間設有連桿12,連桿12上滑動連接有若干個活動塊11,根據切割后所需的塑料袋的寬度,調整活動塊11的個數以及兩個活動塊11之間的距離,連桿12上設有刻度,用于直觀得到兩個活動塊11之間的距離,方便快速調整,活動塊11與連桿12通過螺栓固定,使得連桿12在移動時,活動塊11的位置不會改變,活動塊11的下方固定有切刀6,切刀6靠近左側傳輸輥4的一側設有第一刀刃61,第一刀刃61為向內凹陷的三角形結構,切刀6的底部設有第二刀刃62,第二刀刃62與切刀6的左端面齊平,初切包裝袋時,先通過第二刀刃62,將包裝袋先進行分割,將包裝袋分割至一定長度后,后續氣缸3推動連桿12往下,將第一刀刃61三角形的尖端與底座的上端齊平,包裝袋的分割線位于第一刀刃61的三角形尖端處,再用第一刀刃61進行切割,兩個刀刃相互配合,可以減少每個刀刃的使用時間,延伸切刀的使用時間;
29.機架1上設有用于推動連桿12上下移動的進刀裝置,進刀裝置為固定于機架1前后端面上的氣缸3,氣缸3的推桿與連桿12可拆卸固定,優選為在氣缸3的推桿處設置氣動卡爪17,氣動卡爪17用于卡緊連桿12,氣動卡爪17為現有技術,在此不再贅述,當需要增加或減少切刀個數時,氣動卡爪17松開連桿12,在連桿上增加或減少活動塊11的個數,操作方便;
30.還包括設于傳輸輥4左側的進料裝置和設于傳輸輥4右側的收卷裝置,進料裝置為設于機架1內并與機架1轉動連接的進料輥2,進料輥2上包覆有成卷的包裝袋原料,包裝袋原料從進料輥2的下部導出至傳輸輥4處。
31.收卷裝置包括收料輥9,收料輥9包括上下設置的第一收料輥91和第二收料輥92,第一收料輥91和第二收料輥92通過驅動裝置驅動旋轉,機架1上還轉動連接有張緊輥8,張緊輥8位于傳輸輥4的右側,包裝袋膜穿過傳輸輥4和張緊輥8的空隙,導出至收料輥9處,切割后的包裝袋呈現若干個部分,包裝袋間隔繞卷于第一收料輥91和第二收料輥92上,第一收料輥91上的包裝袋從第一收料輥91的上部進行繞卷,第二收料輥92上的包裝袋從第二收料輥92的下部進行繞卷,該繞卷使得包裝袋張緊度更好,因此這就使得第二收料輥92和第一收料輥91的旋轉方向相反并且旋轉時的同步性要一致,驅動裝置包括固定于機架1上的驅動電機10,驅動電機10與第一收卷輥91的轉軸連接,第一收卷輥91的轉軸與第二收卷輥92的轉軸通過聯動裝置驅動,聯動裝置包括設機架1上的第一傳動輪14和第二傳動輪15,第一傳動輪14和第二傳動輪15相互嚙合,第一傳動輪14的轉軸與第一收料輥91的轉軸通過皮帶連接,第二傳動輪15的轉軸與第二收料輥92的轉軸通過皮帶連接,該結構通過一個電機以及聯動裝置的配合,使得第一收料輥和第二收料輥在轉速一致的情況下向相反方向旋轉,節省了電機使用,并且同步性較好,效果可靠。
32.機架1內還固定有底座5,底座5位于兩根傳輸輥4之間并與切刀6的位置相對應,底座5的上部與傳輸輥4的最上端齊平,底座5用于對包裝袋膜起到一定的支撐作用,底座5內設有缺口16,缺口16與第二刀刃62的位置相對應,底座5內設有彈簧7,彈簧7位于缺口16內,彈簧7的下端與底座5固定,彈簧7的上端固定有擋板13,初切時使用第二刀刃62,第二刀刃62抵靠擋板13,包裝袋膜位于第二刀刃62和擋板13之間,氣缸3推動切刀6向下,彈簧7被壓縮,切刀6能夠伸入缺口16內,第一刀刃61與底座5的上端面位置相對應此時包裝袋膜的切口位于第一刀刃61處,兩個刀刃61能夠來回運行,保證切割效果。
33.以上所述僅為本實用新型的較佳實施例,并不用以限制本實用新型,凡在本實用新型的精神和原則之內,所作的任何修改、等同替換、改進等,均應包含在本實用新型的保護范圍之內。
技術特征:
1.一種塑料包裝袋分切機,包括機架(1),其特征在于:所述機架(1)內轉動連接有兩根傳輸輥(4),兩根所述傳輸輥(4)之間設有連桿(12),所述連桿(12)上滑動連接有若干個活動塊(11),所述活動塊(11)與連桿(12)通過螺栓固定,所述活動塊(11)的下方固定有切刀(6),所述切刀(6)靠近左側傳輸輥(4)的一側設有第一刀刃(61),所述切刀(6)的底部設有第二刀刃(62),所述機架(1)上設有用于推動連桿(12)上下移動的進刀裝置;還包括設于傳輸輥(4)左側的進料裝置和設于傳輸輥(4)右側的收卷裝置。2.如權利要求1所述的一種塑料包裝袋分切機,其特征在于:所述進料裝置為設于機架(1)內并與機架(1)轉動連接的進料輥(2)。3.如權利要求1所述的一種塑料包裝袋分切機,其特征在于:所述收卷裝置包括收料輥(9),所述收料輥(9)包括上下設置的第一收料輥(91)和第二收料輥(92),所述第一收料輥(91)和第二收料輥(92)通過驅動裝置驅動旋轉。4.如權利要求1所述的一種塑料包裝袋分切機,其特征在于:所述進刀裝置為固定于機架(1)前后端面上的氣缸(3),所述氣缸(3)的推桿與連桿(12)可拆卸固定。5.如權利要求1所述的一種塑料包裝袋分切機,其特征在于:所述機架(1)內還固定有底座(5),所述底座(5)位于兩根傳輸輥(4)之間并與切刀(6)的位置相對應,所述底座(5)的上部與傳輸輥(4)的最上端齊平。6.如權利要求5所述的一種塑料包裝袋分切機,其特征在于:所述底座(5)內設有缺口(16),所述缺口(16)與第二刀刃(62)的位置相對應,所述底座(5)內設有彈簧(7),所述彈簧(7)位于缺口(16)內,所述彈簧(7)的下端與底座(5)固定,所述彈簧(7)的上端固定有擋板(13),當所述彈簧(7)壓縮后,所述切刀(6)能夠伸入缺口(16)內,所述第一刀刃(61)與底座(5)的上端面位置相對應。7.如權利要求3所述的一種塑料包裝袋分切機,其特征在于:所述驅動裝置包括固定于機架(1)上的驅動電機(10),所述驅動電機(10)與第一收料輥(91)的轉軸連接,所述第一收料輥(91)的轉軸與第二收料輥(92)的轉軸通過聯動裝置驅動,所述第一收料輥(91)的轉軸與第二收料輥(92)的旋轉方向一致。8.如權利要求7所述的一種塑料包裝袋分切機,其特征在于:所述聯動裝置包括設機架(1)上的第一傳動輪(14)和第二傳動輪(15),所述第一傳動輪(14)和第二傳動輪(15)相互嚙合,所述第一傳動輪(14)的轉軸與第一收料輥(91)的轉軸通過皮帶連接,所述第二傳動輪(15)的轉軸與第二收料輥(92)的轉軸通過皮帶連接。
技術總結
本實用新型公開了一種塑料包裝袋分切機,包括機架,機架內轉動連接有兩根傳輸輥,兩根傳輸輥之間設有連桿,連桿上滑動連接有若干個活動塊,活動塊與連桿通過螺栓固定,活動塊的下方固定有切刀,切刀靠近左側傳輸輥的一側設有第一刀刃,切刀的底部設有第二刀刃,機架上設有用于推動連桿上下移動的進刀裝置;還包括設于傳輸輥左側的進料裝置和設于傳輸輥右側的收卷裝置。本實用新型刀具間位置可變,可用于切割得到不同尺寸的包裝袋膜。于切割得到不同尺寸的包裝袋膜。于切割得到不同尺寸的包裝袋膜。
技術研發人員:吳國海
受保護的技術使用者:浙江中塑包裝印務有限公司
技術研發日:2021.11.25
技術公布日:2022/4/5
