本技術屬于泡沫切割,更具體地說,特別涉及一種塑料泡沫分切機工件定位機構。
背景技術:
1、在實際的塑料制品加工工作中,就會涉及大量的泡沫板的切割工作,同時出產的泡沫板通常長度較長,也不易搬運,容易磕碰損壞,此時一款好的塑料泡沫分切機工件定位機構就顯得尤為重要。
2、現有的塑料泡沫分切機工件定位機構,不具備輸送推進給料結構,不便于實現輔助自動輸送,切割效率低的同時,容易損傷泡沫板,同時不具備輔助按壓切割結構,切割穩定性差,也不具備輸送限位結構,輸送精度低,容易歪斜。
技術實現思路
1、為了解決上述技術問題,本實用新型提供一種塑料泡沫分切機工件定位機構,以解決現有的塑料泡沫分切機工件定位機構,不便于實現輔助自動輸送,切割效率低,不具備輸送限位結構,輸送精度低的問題。
2、本實用新型塑料泡沫分切機工件定位機構的目的與功效,由以下具體技術手段所達成:
3、一種塑料泡沫分切機工件定位機構,包括安裝支撐部;所述安裝支撐部上固定連接有輸送件;所述輸送件上滑動連接有升降夾持件;所述升降夾持件上固定連接有切割限位件;所述升降夾持件上安裝有按壓定位裝置;所述安裝支撐部包括:安裝支撐板和支撐腿,所述安裝支撐板上固定連接有四個支撐腿;所述輸送件包括:輸送安裝架和輸送輥,所述輸送安裝架固定連接在安裝支撐板上;所述輸送安裝架上轉動連接有一排輸送輥。
4、進一步的,所述升降夾持件包括:升降安裝架和升降滑動軸,所述升降安裝架上固定連接有四個升降滑動軸,且四個升降滑動軸滑動連接在輸送安裝架上。
5、進一步的,所述升降夾持件還包括:驅動電機和驅動輥,所述驅動電機固定連接在升降安裝架上;所述驅動電機的輸出軸上固定連接有驅動輥;所述驅動輥轉動連接在升降安裝架上;所述驅動輥軸端設有帶輪。
6、進一步的,所述升降夾持件還包括:從動輥和傳動皮帶,所述從動輥轉動連接在升降安裝架上;所述從動輥軸端設有帶輪;所述從動輥軸端設有的帶輪與驅動輥軸端設有的帶輪之間通過傳動皮帶傳動連接。
7、進一步的,所述切割限位件包括:切割限位絲桿和限位止擋板,所述切割限位絲桿螺紋連接在升降安裝架上;所述切割限位絲桿上轉動連接有限位止擋板。
8、進一步的,所述按壓定位裝置包括:按壓定位氣缸和按壓定位板,所述按壓定位氣缸固定連接在升降安裝架上;所述按壓定位氣缸的輸出軸上固定連接有按壓定位板。
9、進一步的,所述切割限位件還包括:導向穩定軸,所述導向穩定軸設有兩個,兩個導向穩定軸分別固定連接在限位止擋板上;兩個所述導向穩定軸分別滑動連接在升降安裝架上。
10、與現有技術相比,本實用新型具有如下有益效果:
11、1、本實用新型通過采用設置的升降夾持件,可以實現輔助高效的夾持以及輸送泡沫板,整體結構更加簡單,同時更加適用于泡沫分切機使用,可以實現持續高效的輸送,同時也避免了夾持損傷,輥壓更加穩定,更加適用于長條的長距離泡沫板的分切工作,實用性更強,在升降滑動軸上彈簧的拉動下,即可快速的夾持穩定。
12、2、本實用新型通過采用設置的切割限位件,可以實現輔助高效的進行切割限位,有效的提高了泡沫板輸送的穩定性,避免泡沫板輸送過程中發生歪斜,導致影響加工精度的問題,通過采用按壓定位裝置,可以實現輔助高效的按壓泡沫板,提高泡沫板加工穩定性,提高切割精度,避免竄動,結構簡單,同時切割限位件有著更好的適配性,適配不同寬度限位工作。
技術特征:

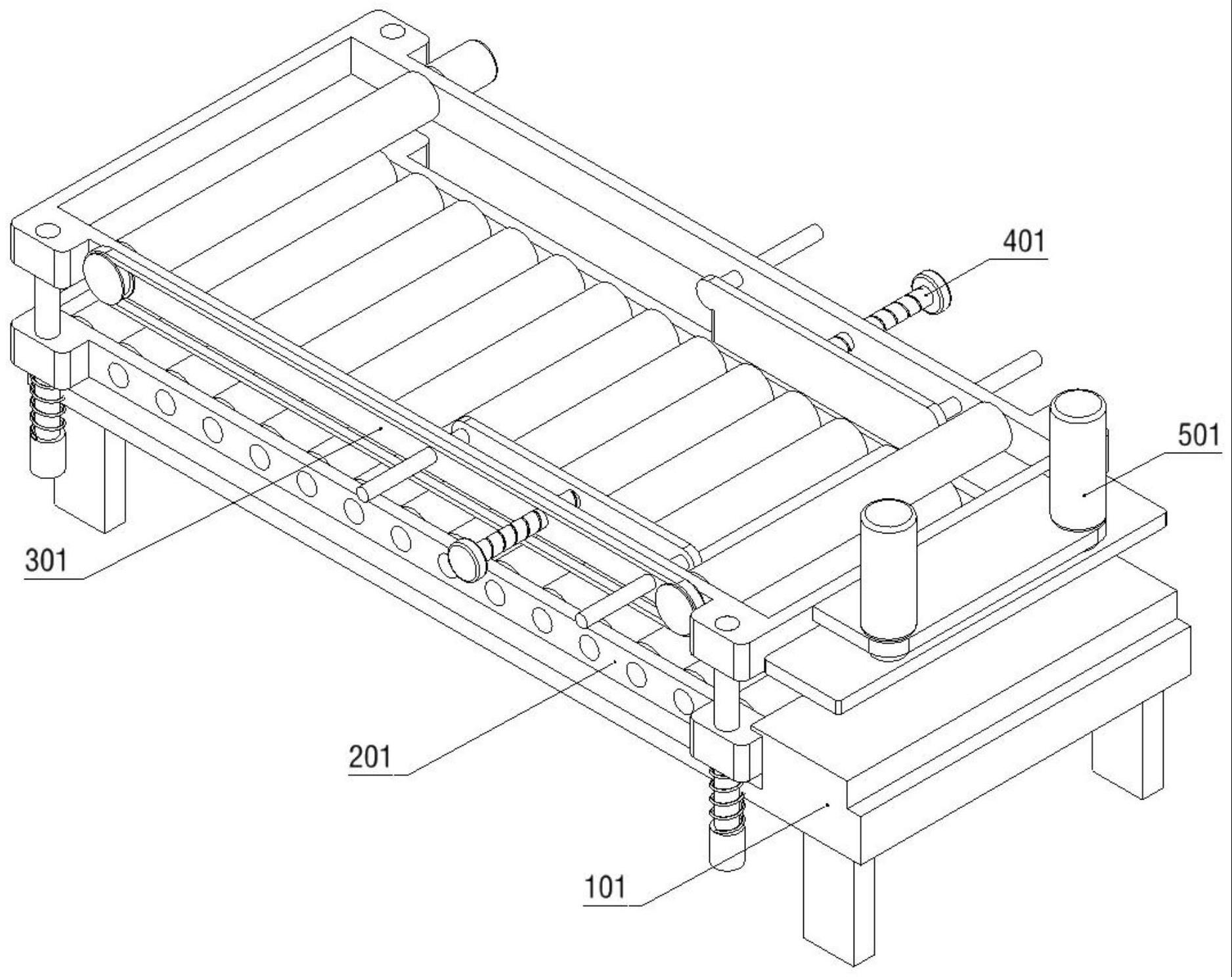

1.一種塑料泡沫分切機工件定位機構,其特征在于:包括安裝支撐部(1);所述安裝支撐部(1)上固定連接有輸送件(2);所述輸送件(2)上滑動連接有升降夾持件(3);所述升降夾持件(3)上固定連接有切割限位件(4);所述升降夾持件(3)上安裝有按壓定位裝置(5);所述安裝支撐部(1)包括:安裝支撐板(101)和支撐腿(102),所述安裝支撐板(101)上固定連接有四個支撐腿(102);所述輸送件(2)包括:輸送安裝架(201)和輸送輥(202),所述輸送安裝架(201)固定連接在安裝支撐板(101)上;所述輸送安裝架(201)上轉動連接有一排輸送輥(202)。
2.根據權利要求1所述的一種塑料泡沫分切機工件定位機構,其特征在于:所述升降夾持件(3)包括:升降安裝架(301)和升降滑動軸(302),所述升降安裝架(301)上固定連接有四個升降滑動軸(302),且四個升降滑動軸(302)滑動連接在輸送安裝架(201)上。
3.根據權利要求2所述的一種塑料泡沫分切機工件定位機構,其特征在于:所述升降夾持件(3)還包括:驅動電機(303)和驅動輥(304),所述驅動電機(303)固定連接在升降安裝架(301)上;所述驅動電機(303)的輸出軸上固定連接有驅動輥(304);所述驅動輥(304)轉動連接在升降安裝架(301)上;所述驅動輥(304)軸端設有帶輪。
4.根據權利要求3所述的一種塑料泡沫分切機工件定位機構,其特征在于:所述升降夾持件(3)還包括:從動輥(305)和傳動皮帶(306),所述從動輥(305)轉動連接在升降安裝架(301)上;所述從動輥(305)軸端設有帶輪;所述從動輥(305)軸端設有的帶輪與驅動輥(304)軸端設有的帶輪之間通過傳動皮帶(306)傳動連接。
5.根據權利要求2所述的一種塑料泡沫分切機工件定位機構,其特征在于:所述切割限位件(4)包括:切割限位絲桿(401)和限位止擋板(402),所述切割限位絲桿(401)螺紋連接在升降安裝架(301)上;所述切割限位絲桿(401)上轉動連接有限位止擋板(402)。
6.根據權利要求5所述的一種塑料泡沫分切機工件定位機構,其特征在于:所述切割限位件(4)還包括:導向穩定軸(403),所述導向穩定軸(403)設有兩個,兩個導向穩定軸(403)分別固定連接在限位止擋板(402)上;兩個所述導向穩定軸(403)分別滑動連接在升降安裝架(301)上。
7.根據權利要求2所述的一種塑料泡沫分切機工件定位機構,其特征在于:所述按壓定位裝置(5)包括:按壓定位氣缸(501)和按壓定位板(502),所述按壓定位氣缸(501)固定連接在升降安裝架(301)上;所述按壓定位氣缸(501)的輸出軸上固定連接有按壓定位板(502)。
技術總結
本技術提供一種塑料泡沫分切機工件定位機構,涉及泡沫切割技術領域;以解決現有的塑料泡沫分切機工件定位機構,不便于實現輔助自動輸送,切割效率低,不具備輸送限位結構,輸送精度低的問題;包括安裝支撐部;所述安裝支撐部上固定連接有輸送件;所述輸送件上滑動連接有升降夾持件;所述升降夾持件上固定連接有切割限位件;所述升降夾持件上安裝有按壓定位裝置;采用設置的升降夾持件,可以實現輔助高效的夾持以及輸送泡沫板,整體結構更加簡單,同時更加適用于泡沫分切機使用,可以實現持續高效的輸送,同時也避免了夾持損傷,輥壓更加穩定,更加適用于長條的長距離泡沫板的分切工作。
技術研發人員:李紅娟,李秀軍,朱海軍
受保護的技術使用者:南京茗宇科技有限公司
技術研發日:20230426
技術公布日:2024/1/15
