便于更換切刀的紙張分切機的制作方法

2024年02月26日國知局瀏覽量:0

便于更換切刀的紙張分切機的制作方法

本實用新型涉及一種張紙加工設備,具體涉及一種便于更換切刀的紙張分切機。

背景技術:

紙張分切機是由切紙裝置和紙張輸送平臺構成的,切紙裝置中的切刀在使用一段時間后會有磨損變鈍,使紙張分切變得吃力和不精準,裁切后帶有毛刺,此時就需要更換切刀,工人在更換切刀的時候必須將幾頓重的紙張輸送平臺從工作位置移開,然后接近切紙裝置更換切刀,更換切刀后,再將紙張輸送平臺重新移到工作位置,此時需要重新調整紙張輸送平臺的位置,保證其位置準確,才能進行切紙工作,其調整位置是一個非常復雜的過程,因而,更換切刀非常麻煩,同時在調整位置的過程中需要付出極大的人工成本和時間成本,也耽誤了一定的生產周期。

技術實現要素:

為解決上述問題,本實用新型的目的在于提供一種更換及維護切刀時方便工人操作的便于更換切刀的紙張分切機。

為實現上述目的,本實用新型提供了如下技術方案:一種便于更換切刀的紙張分切機,包括切紙裝置和紙張輸送平臺,所述的切紙裝置和所述的紙張輸送平臺連接成一體,其特征在于:所述的紙張輸送平臺在鄰近所述切紙裝置的一端設有可翻轉的翻轉輸送架,所述的翻轉輸送架翻轉后,所述紙張輸送平臺在對應所述的翻轉輸送架的位置形成供工人更換刀具的操作腔。

在所述操作腔的中腰位置設有站立腳踏板。

通過采用上述技術方案,工人在更換及維護切紙裝置中的切刀時,通過翻轉輸送架翻轉,進入操作腔中,站在腳踏板上,更加方便工人進行換刀和維護工作,從而到達更換及維護切刀時方便工人操作的目的,同時有效降低更換以及維護刀具帶來的人工成本和時間成本,并提高工作的效率。

本實用新型進一步設置為:所述的翻轉輸送架的兩側分別設有翻轉塊,所述翻轉塊在鄰近所述紙張輸送平臺出紙口的一側通過轉軸轉動連接在所述紙張輸送平臺上,所述的紙張輸送平臺上設有與所述翻轉塊相對應的驅動油缸,所述驅動油缸的活動端轉動連接在所述的翻轉塊上。

通過采用上述技術方案,只要啟動驅動油缸可使翻轉輸送架可呈90°的翻轉,進一步提高工人操作的方便性。

本實用新型進一步設置為:所述的紙張輸送平臺上還設與所述翻轉塊相對應的定位塊,所述翻轉輸送架回轉至工作位置時,所述的翻轉塊抵接在所述的定位塊上。

通過采用上述技術方案,工人在更換以及維護好模切刀具后,翻轉輸送架通過定位塊和翻轉塊的配合可自行回轉至工作位置,進一步有效提高操作的方便性以及工作效率。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步描述。

圖1為本實用新型的立體圖;

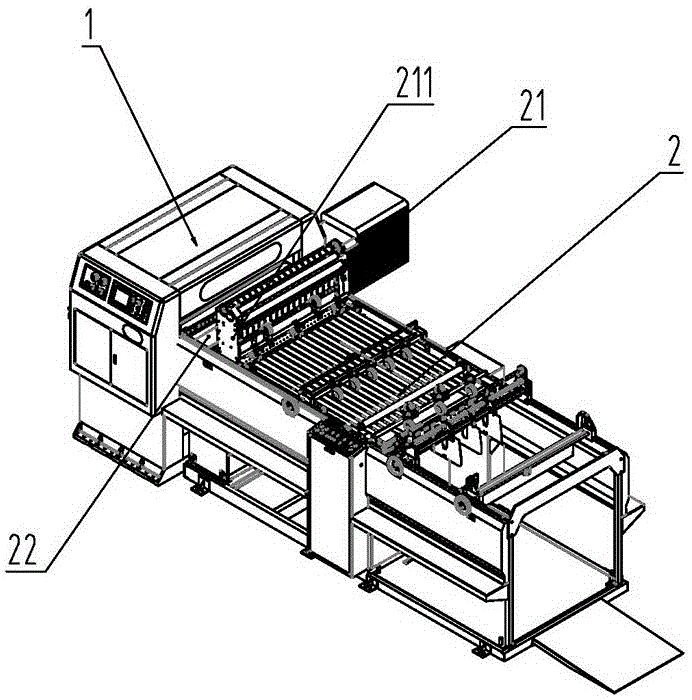

圖2為本實用新型翻轉輸送架翻轉后的整機立體圖;

圖3為本實用新型紙張輸送平臺上翻轉輸送架翻轉后的立體圖。

具體實施方式

下面通過實施例對本實用新型進行具體的描述,只用于對本實用新型進行進一步說明,不能理解為對本實用新型保護范圍的限定。

如圖1—圖3所示,本實用新型公開了便于更換切刀的紙張分切機,包括切紙裝置1和紙張輸送平臺2,切紙裝置1和紙張輸送平臺2連接成一體,紙張輸送平臺2在鄰近切紙裝置1的一端設有可翻轉的翻轉輸送架21,翻轉輸送架21翻轉后,紙張輸送平臺2在對應翻轉輸送架21的位置形成供工人更換刀具的操作腔22,在該操作腔22的中腰位置設有站立腳踏板23。通過采用上述實施例,工人在更換及維護切紙裝置1中的模切刀具時,通過翻轉輸送架21翻轉,進入操作腔22中,操作腔22中的站立腳踏板23可更加方便工人進行換刀和維護工作,從而到達更換及維護切刀時方便工人操作的目的,同時有效降低更換以及維護刀具帶來的人工成本和時間成本,并提高工作的效率。

優選地,翻轉輸送架21的兩側分別設有翻轉塊211,翻轉塊211在鄰近紙張輸送平臺2出紙口的一側通過轉軸4轉動連接在紙張輸送平臺2上,紙張輸送平臺2上設有與翻轉塊211相對應的驅動油缸3,驅動油缸3的活動端轉動連接在翻轉塊211上。通過采用上述實施例,只要啟動驅動油缸3可使翻轉輸送架21呈90°的翻轉,進一步提高工人操作的方便性。

優選地,紙張輸送平臺2上還設與翻轉塊211相對應的定位塊5,翻轉輸送架21回轉至工作位置時,翻轉塊211抵接在定位塊5上。通過采用上述實施例,工人在更換以及維護好切刀后,翻轉輸送架21通過定位塊5和翻轉塊211的配合可自行回轉至工作位置,進一步有效提高操作的方便性以及工作效率。

技術特征:

1.一種便于更換切刀的紙張分切機,包括切紙裝置和紙張輸送平臺,所述的切紙裝置和所述的紙張輸送平臺連接成一體,其特征在于:所述的紙張輸送平臺在鄰近所述切紙裝置的一端設有可翻轉的翻轉輸送架,所述的翻轉輸送架翻轉后,所述紙張輸送平臺在對應所述的翻轉輸送架的位置形成供工人更換刀具的操作腔。

2.根據權利要求1所述的便于更換切刀的紙張分切機,其特征在于:所述的翻轉輸送架的兩側分別設有翻轉塊,所述翻轉塊在鄰近所述紙張輸送平臺出紙口的一側通過轉軸轉動連接在所述紙張輸送平臺上,所述的紙張輸送平臺上設有與所述翻轉塊相對應的驅動油缸,所述驅動油缸的活動端轉動連接在所述的翻轉塊上。

3.根據權利要求2所述的便于更換切刀的紙張分切機,其特征在于:所述的紙張輸送平臺上還設與所述翻轉塊相對應的定位塊,所述翻轉輸送架回轉至工作位置時,所述的翻轉塊抵接在所述的定位塊上。

4.根據權利要求1所述的便于更換切刀的紙張分切機,其特征在于在所述操作腔的中腰位置設有站立腳踏板。

技術總結

本實用新型涉及一種便于更換切刀的紙張分切機,包括切紙裝置和紙張輸送平臺,所述的切紙裝置和所述的紙張輸送平臺連接成一體,其特征在于:所述的紙張輸送平臺在鄰近所述切紙裝置的一端設有可翻轉的翻轉輸送架,所述的翻轉輸送架翻轉后,所述紙張輸送平臺在對應所述的翻轉輸送架的位置形成供工人更換刀具的操作腔,在該操作腔的中腰位置設有站立腳踏板。這樣便實現更換及維護切刀時方便工人操作的目的,同時有效降低更換以及維護刀具帶來的人工成本和時間成本,并提高工作的效率。

技術研發人員:蔡錦者;李立順

受保護的技術使用者:浙江大源機械有限公司

文檔號碼:201620694115

技術研發日:2016.07.05

技術公布日:2016.12.28
