一種聚丙烯食品包裝袋分切機的制作方法

2024年03月02日國知局瀏覽量:0

一種聚丙烯食品包裝袋分切機的制作方法

本技術涉及聚丙烯食品包裝袋加工,特別涉及一種聚丙烯食品包裝袋分切機。

背景技術:

1、聚丙烯食品包裝袋是一種由聚丙烯材料制成用于包裝食品的包裝袋,其生產過程中會被延展成為寬幅薄膜,之后再由分切機切割,而分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備。

2、在需要對聚丙烯食品包裝袋進行加工分切時,就會使用到分切機對其進行切割,而聚丙烯食品包裝袋分切機就是其中一種,但是現有的分切機在對包裝袋進行分切時,由于缺少對包裝袋除靜電的結構,包裝袋會因?yàn)殪o電互相吸附導致包裝袋無法正常被分切,并且缺少對包裝袋分切后產生碎屑回收的結構,碎屑積累過多不利于對包裝袋的分切。

技術實現思路

1、本實用新型提供一種聚丙烯食品包裝袋分切機,旨在解決現有的分切機在對包裝袋進行分切時,由于缺少對包裝袋除靜電的結構,包裝袋會因?yàn)殪o電互相吸附導致包裝袋無法正常被分切,并且缺少對包裝袋分切后產生碎屑回收的結構,碎屑積累過多不利于對包裝袋的分切的問題。

2、本實用新型是這樣實現的,一種聚丙烯食品包裝袋分切機,包括分切機構和回收機構,所述回收機構栓接在分切機構的內壁;

3、所述分切機構包括切割組件和靜電消除組件,所述靜電消除組件栓接在切割組件的后側,所述回收機構包括輸送組件和收集組件,輸送組件栓接在切割組件的內壁,所述收集組件栓接在輸送組件的后側。

4、為了起到對食品包裝袋加工的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述切割組件包括分切機本體、輔助輥和收料輥,所述輔助輥轉動連接在分切機本體的內壁,所述收料輥栓接在分切機本體內壁的前側。

5、為了起到對食品包裝袋除靜電的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述靜電消除組件包括支撐板、吹風機和除靜電器本體,所述支撐板栓接在分切機本體的后側,所述吹風機栓接在支撐板的右側,所述除靜電器本體連通在吹風機的左側,所述除靜電器本體的兩側與支撐板的內壁栓接。

6、為了起到對碎屑進行輸送的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述輸送組件包括支撐底座、阻隔網和引流道,所述支撐底座栓接在分切機本體的內壁,所述引流道開設在支撐底座的內壁,所述阻隔網栓接在引流道的頂部。

7、為了起到對碎屑進行儲存的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述收集組件包括儲塵盒、擋塵網和抽風機,所述儲塵盒連通在引流道的后側,所述儲塵盒的前側與支撐底座栓接,所述擋塵網栓接在儲塵盒的內壁,所述抽風機栓接在儲塵盒的后側,所述抽風機與儲塵盒連通。

8、為了起到對輔助桿防護的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述輔助輥的表面套設有防護套,所述防護套的表面刻有防滑紋路,所述防護套與輔助輥配合使用。

9、為了起到讓收料輥分類收料的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述收料輥的表面栓接有限位板,所述限位板設為環狀,所述限位板與收料輥配合使用。

10、為了起到增加除靜電器本體吹出氣體穩定性的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述除靜電器本體的前側設有出風口,除靜電器本體的前側栓接有引導管,所述引導管的內壁設有引導網,所述引導管與除靜電器本體配合使用;

11、為了起到對輔助輥限位的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述支撐底座的前側開設有限位槽,所述限位槽設為弧形,所述限位槽與輔助輥配合使用。

12、為了起到對儲塵盒與支撐底座連接處加固的效果,作為本實用新型的一種聚丙烯食品包裝袋分切機優選的,所述儲塵盒的頂部栓接有支撐角板,所述支撐角板的前側與支撐底座栓接。

13、與現有技術相比,本實用新型的有益效果是:

14、該聚丙烯食品包裝袋分切機,通過設置分切機構和回收機構,切割組件可以對聚丙烯食品包裝袋進行分切,靜電消除組件可以對食品包裝袋進行除靜電處理,輸送組件可以將食品包裝袋切割后產生的碎屑進行輸送,將碎屑輸送到收集組件處,收集組件可以將碎屑進行收集。

技術特征:

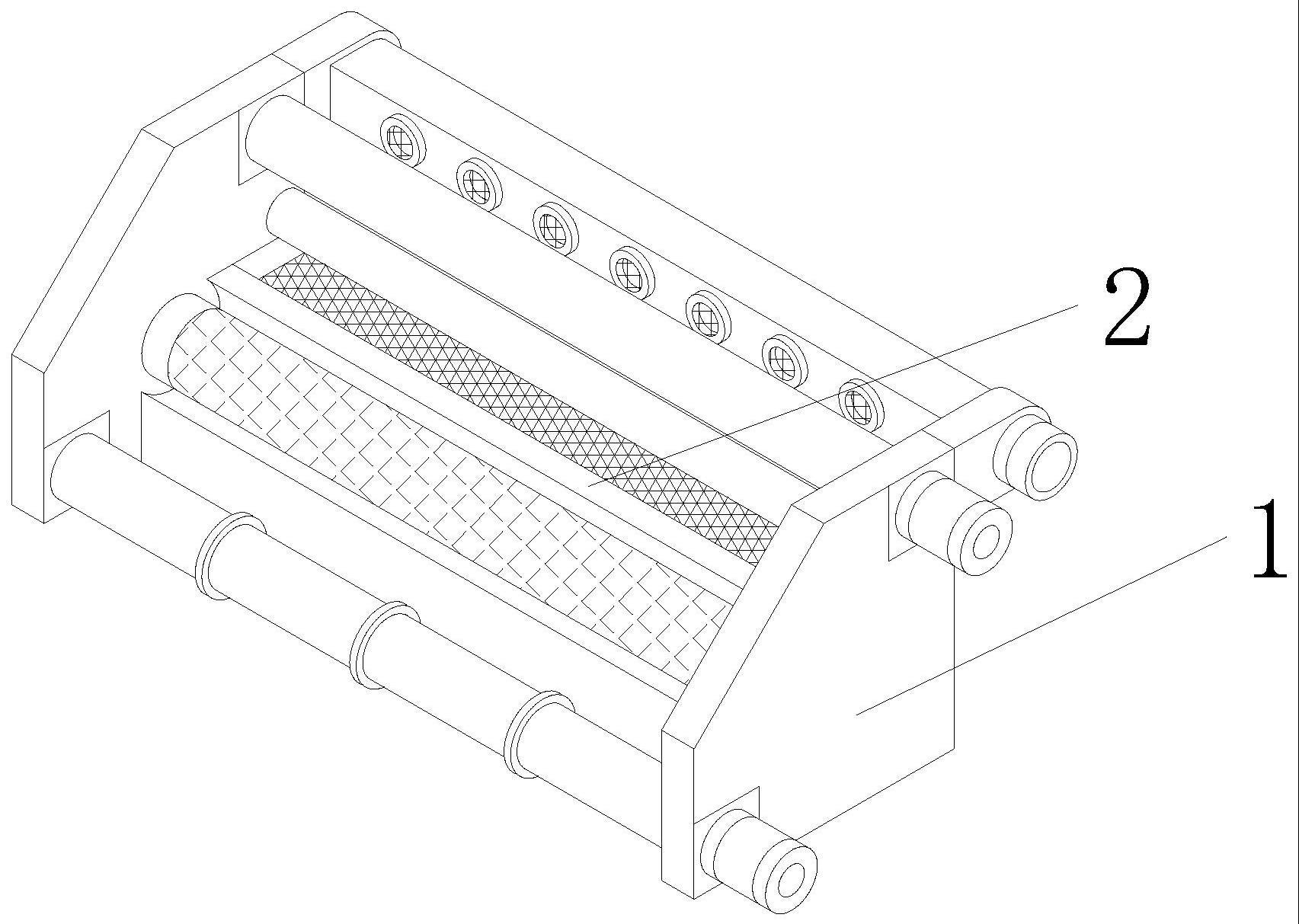

1.一種聚丙烯食品包裝袋分切機,包括分切機構(1)和回收機構(2),其特征在于:所述回收機構(2)栓接在分切機構(1)的內壁;

2.根據權利要求1所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述切割組件(101)包括分切機本體(1011)、輔助輥(1012)和收料輥(1013),所述輔助輥(1012)轉動連接在分切機本體(1011)的內壁,所述收料輥(1013)栓接在分切機本體(1011)內壁的前側。

3.根據權利要求2所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述靜電消除組件(102)包括支撐板(1021)、吹風機(1022)和除靜電器本體(1023),所述支撐板(1021)栓接在分切機本體(1011)的后側,所述吹風機(1022)栓接在支撐板(1021)的右側,所述除靜電器本體(1023)連通在吹風機(1022)的左側,所述除靜電器本體(1023)的兩側與支撐板(1021)的內壁栓接。

4.根據權利要求2所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述輸送組件(201)包括支撐底座(2011)、阻隔網(2012)和引流道(2013),所述支撐底座(2011)栓接在分切機本體(1011)的內壁,所述引流道(2013)開設在支撐底座(2011)的內壁,所述阻隔網(2012)栓接在引流道(2013)的頂部。

5.根據權利要求4所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述收集組件(202)包括儲塵盒(2021)、擋塵網(2022)和抽風機(2023),所述儲塵盒(2021)連通在引流道(2013)的后側,所述儲塵盒(2021)的前側與支撐底座(2011)栓接,所述擋塵網(2022)栓接在儲塵盒(2021)的內壁,所述抽風機(2023)栓接在儲塵盒(2021)的后側,所述抽風機(2023)與儲塵盒(2021)連通。

6.根據權利要求2所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述輔助輥(1012)的表面套設有防護套(3),所述防護套(3)的表面刻有防滑紋路,所述防護套(3)與輔助輥(1012)配合使用。

7.根據權利要求2所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述收料輥(1013)的表面栓接有限位板(4),所述限位板(4)設為環狀,所述限位板(4)與收料輥(1013)配合使用。

8.根據權利要求3所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述除靜電器本體(1023)的前側設有出風口,除靜電器本體(1023)的前側栓接有引導管(5),所述引導管(5)的內壁設有引導網,所述引導管(5)與除靜電器本體(1023)配合使用。

9.根據權利要求4所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述支撐底座(2011)的前側開設有限位槽(6),所述限位槽(6)設為弧形,所述限位槽(6)與輔助輥(1012)配合使用。

10.根據權利要求5所述的一種聚丙烯食品包裝袋分切機,其特征在于:所述儲塵盒(2021)的頂部栓接有支撐角板(7),所述支撐角板(7)的前側與支撐底座(2011)栓接。

技術總結

本技術公開了一種聚丙烯食品包裝袋分切機,屬于聚丙烯食品包裝袋加工技術領域,其技術方案要點包括分切機構和回收機構,所述回收機構栓接在分切機構的內壁,所述分切機構包括切割組件和靜電消除組件,所述靜電消除組件栓接在切割組件的后側,所述回收機構包括輸送組件和收集組件,輸送組件栓接在切割組件的內壁,所述收集組件栓接在輸送組件的后側,通過設置分切機構和回收機構,切割組件可以對聚丙烯食品包裝袋進行分切,靜電消除組件可以對食品包裝袋進行除靜電處理,輸送組件可以將食品包裝袋切割后產生的碎屑進行輸送,將碎屑輸送到收集組件處,收集組件可以將碎屑進行收集。

技術研發人員:李強,潘桂權

受保護的技術使用者:四川固朔新材料有限公司

技術研發日:20230612

技術公布日:2024/1/15
