本技術涉及分切機，更具體地說，本實用涉及一種bopa薄膜高速分切機。

背景技術：

1、分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，bopa薄膜高速分切機是一種用于對bopa薄膜進行高速分切成多條寬度尺寸薄膜的裝置設備。

2、目前，市面上有很多的bopa薄膜高速分切機，但一般的bopa薄膜高速分切機，在對不同寬度尺寸的薄膜進行分切的過程中，裝置對整體薄膜兩端的限位效果不穩定，從而導致薄膜在轉桿外壁滑動的過程中進行左右移動，繼而極大程度的影響了裝置對薄膜外壁的分切效果。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型的實施例提供一種bopa薄膜高速分切機，本發明所要解決的技術問題是：一般的bopa薄膜高速分切機，在對不同寬度尺寸的薄膜進行分切的過程中，裝置對整體薄膜兩端的限位效果不穩定，從而導致薄膜在轉桿外壁滑動的過程中進行左右移動，繼而極大程度的影響了裝置對薄膜外壁的分切效果。

2、為實現上述目的，本實用新型提供如下技術方案：一種bopa薄膜高速分切機，包括機體，所述機體的內壁設有轉桿，所述機體內壁的兩側均開設有圓槽，所述機體的內壁設有限位機構，所述限位機構包括橫柱、滑槽、兩個液壓缸、兩個滑板、兩個限位板和兩個凹孔，所述橫柱的兩側均與機體的內壁固定連接，所述橫柱的底端開設有滑槽，所述滑槽的內壁設有兩個液壓缸，兩個所述液壓缸一端的外壁均與圓槽的內壁卡接連接，兩個所述液壓缸的另一端均固定連接有滑板，兩個所述滑板的外壁均與滑槽的內壁滑動連接，兩個所述滑板的底端均固定連接有限位板，兩個所述限位板的一側均開設有凹孔，兩個所述凹孔的內壁均與轉桿的外壁滑動連接。

3、進一步的，所述機體的一側固定連接有控制臺，所述機體和控制臺均通過外接開關與外接電源電性連接，兩個所述液壓缸均通過外接開關與外接電源電性連接。

4、進一步的，所述機體的內壁設有調節機構，所述調節機構包括連接桿、若干個圓切板、若干個連接孔、若干個凹槽和若干個連接塊，所述連接桿的兩端均與機體的內壁轉動連接，所述連接桿的外壁設有有若干個圓切板，若干個所述圓切板的一端均開設有連接孔，若干個所述連接孔的內壁均與連接桿的外壁滑動連接，若干個所述連接孔的一端均開設有凹槽，若干個所述連接孔的另一端均固定連接有連接塊，若干個所述連接塊的外壁均與凹槽的內壁套設連接。

5、進一步的，兩個所述圓槽內環壁的內徑尺寸大小均與液壓缸外環壁的外徑尺寸大小匹配設置。

6、進一步的，所述滑槽的內壁固定連接有由聚四氟乙烯材料制成的棉條，所述棉條外壁一側的面積尺寸大小與滑槽內壁一側的面積尺寸大小匹配設置，所述棉條的內壁與滑板的外壁滑動連接。

7、進一步的，兩個所述凹孔內環壁的內徑尺寸大小均與轉桿外環壁的外徑尺寸大小匹配設置。

8、進一步的，若干個所述連接孔內環壁的內徑尺寸大小均與連接桿外環壁的外徑尺寸大小匹配設置。

9、進一步的，若干個所述凹槽內壁一側的面積尺寸大小均與連接塊外壁一側的面積尺寸大小匹配設置，若干個所述凹槽內壁的深度尺寸大小均與連接塊外壁的長度尺寸大小匹配設置。

10、本實用新型的技術效果和優點：

11、本實用新型通過設有橫柱、滑槽、液壓缸、滑板、限位板、凹孔，使用兩個液壓缸一端的外壁均與機體內壁開設的圓槽進行卡接連接，促使液壓缸與機體之間連接的穩固性，使用兩個液壓缸的另一端分別與滑板的一側固定連接，打開外接控制液壓缸的電源開關，使用液壓缸受到電源的驅使帶動滑板在橫柱底端開設的滑槽內壁滑動連接，從而使得滑板底端固定連接限位板一端開設的凹孔內壁與轉桿的外壁滑動連接，便于根據不同寬度尺寸的薄膜進行調節限位，便于薄膜在轉桿外壁移動的過程中保持穩定，安裝連接桿、圓切板、連接孔、凹槽、連接塊，控制圓切板一端開設的連接孔內壁與連接桿外壁滑動連接，從而調節圓切板相互之間的距離，促使圓切板另一端固定連接的連接塊外壁與圓切板一端開設的凹槽內壁套設連接，便于工作人員更好的對限位后的薄膜外壁進行分切，提高裝置對薄的分切效果。

技術特征：

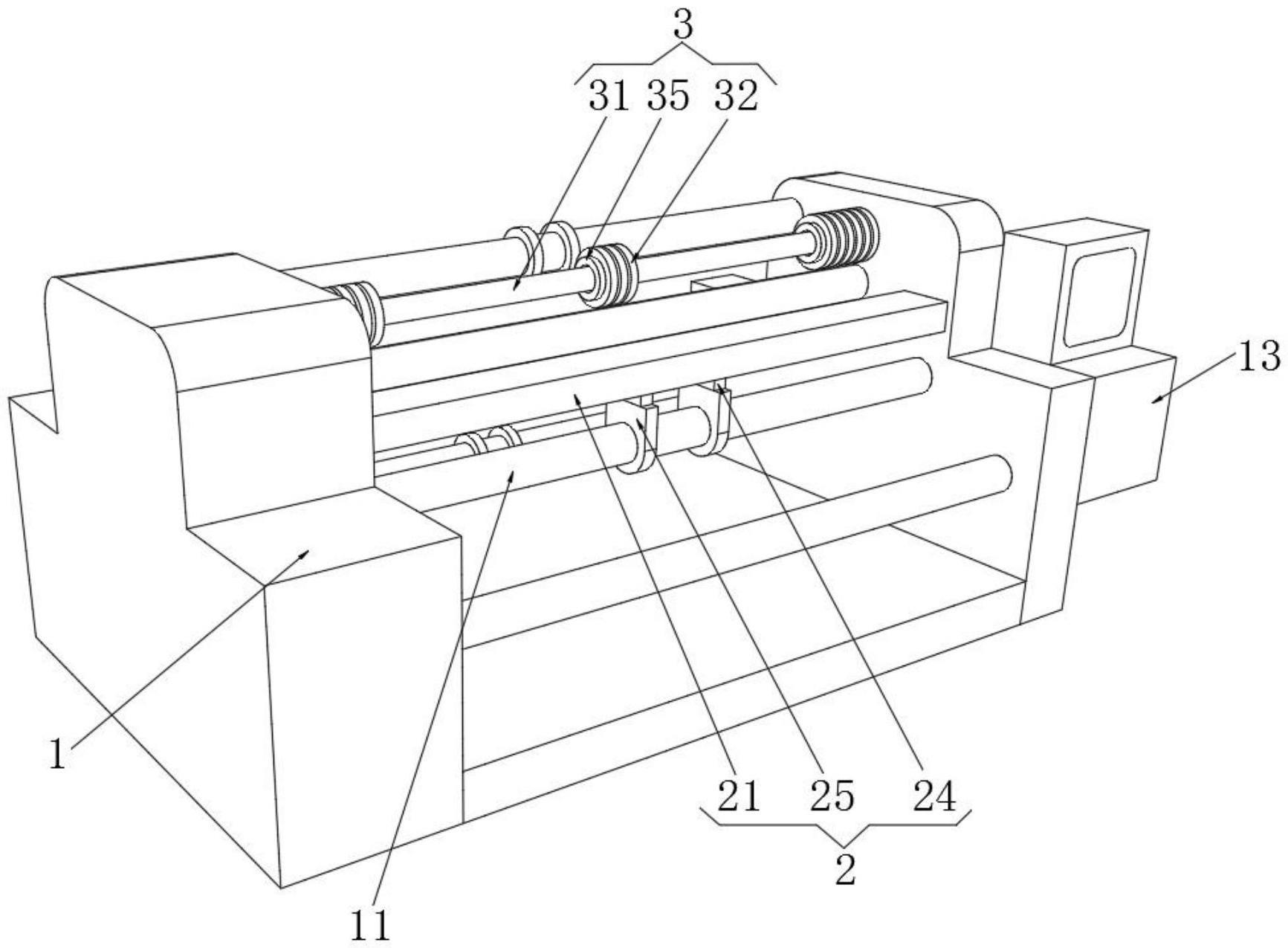

1.一種bopa薄膜高速分切機，包括機體(1)，其特征在于：所述機體(1)的內壁設有轉桿(11)，所述機體(1)內壁的兩側均開設有圓槽(12)，所述機體(1)的內壁設有限位機構(2)，所述限位機構(2)包括橫柱(21)、滑槽(22)、兩個液壓缸(23)、兩個滑板(24)、兩個限位板(25)和兩個凹孔(26)，所述橫柱(21)的兩側均與機體(1)的內壁固定連接，所述橫柱(21)的底端開設有滑槽(22)，所述滑槽(22)的內壁設有兩個液壓缸(23)，兩個所述液壓缸(23)一端的外壁均與圓槽(12)的內壁卡接連接，兩個所述液壓缸(23)的另一端均固定連接有滑板(24)，兩個所述滑板(24)的外壁均與滑槽(22)的內壁滑動連接，兩個所述滑板(24)的底端均固定連接有限位板(25)，兩個所述限位板(25)的一側均開設有凹孔(26)，兩個所述凹孔(26)的內壁均與轉桿(11)的外壁滑動連接。

2.根據權利要求1所述的一種bopa薄膜高速分切機，其特征在于：所述機體(1)的一側固定連接有控制臺(13)，所述機體(1)和控制臺(13)均通過外接開關與外接電源電性連接，兩個所述液壓缸(23)均通過外接開關與外接電源電性連接。

3.根據權利要求1所述的一種bopa薄膜高速分切機，其特征在于：所述機體(1)的內壁設有調節機構(3)，所述調節機構(3)包括連接桿(31)、若干個圓切板(32)、若干個連接孔(33)、若干個凹槽(34)和若干個連接塊(35)，所述連接桿(31)的兩端均與機體(1)的內壁轉動連接，所述連接桿(31)的外壁設有若干個圓切板(32)，若干個所述圓切板(32)的一端均開設有連接孔(33)，若干個所述連接孔(33)的內壁均與連接桿(31)的外壁滑動連接，若干個所述連接孔(33)的一端均開設有凹槽(34)，若干個所述連接孔(33)的另一端均固定連接有連接塊(35)，若干個所述連接塊(35)的外壁均與凹槽(34)的內壁套設連接。

4.根據權利要求1所述的一種bopa薄膜高速分切機，其特征在于：兩個所述圓槽(12)內環壁的內徑尺寸大小均與液壓缸(23)外環壁的外徑尺寸大小匹配設置。

5.根據權利要求1所述的一種bopa薄膜高速分切機，其特征在于：所述滑槽(22)的內壁固定連接有由聚四氟乙烯材料制成的棉條，所述棉條外壁一側的面積尺寸大小與滑槽(22)內壁一側的面積尺寸大小匹配設置，所述棉條的內壁與滑板(24)的外壁滑動連接。

6.根據權利要求1所述的一種bopa薄膜高速分切機，其特征在于：兩個所述凹孔(26)內環壁的內徑尺寸大小均與轉桿(11)外環壁的外徑尺寸大小匹配設置。

7.根據權利要求3所述的一種bopa薄膜高速分切機，其特征在于：若干個所述連接孔(33)內環壁的內徑尺寸大小均與連接桿(31)外環壁的外徑尺寸大小匹配設置。

8.根據權利要求3所述的一種bopa薄膜高速分切機，其特征在于：若干個所述凹槽(34)內壁一側的面積尺寸大小均與連接塊(35)外壁一側的面積尺寸大小匹配設置，若干個所述凹槽(34)內壁的深度尺寸大小均與連接塊(35)外壁的長度尺寸大小匹配設置。

技術總結

本技術公開了一種BOPA薄膜高速分切機，具體涉及分切機領域，包括機體，本技術通過設有橫柱、滑槽、液壓缸、滑板、限位板、凹孔，使用兩個液壓缸一端的外壁均與機體內壁開設的圓槽進行卡接連接，促使液壓缸與機體之間連接的穩固性，使用兩個液壓缸的另一端分別與滑板的一側固定連接，打開外接控制液壓缸的電源開關，使用液壓缸受到電源的驅使帶動滑板在橫柱底端開設的滑槽內壁滑動連接，從而使得滑板底端固定連接限位板一端開設的凹孔內壁與轉桿的外壁滑動連接，安裝連接桿、圓切板、連接孔、凹槽、連接塊，控制圓切板一端開設的連接孔內壁與連接桿外壁滑動連接，從而調節圓切板相互之間的距離。

技術研發人員：汪瑋瑋

受保護的技術使用者：永威（天津）科技有限公司

技術研發日：20221115

技術公布日：2024/1/12
