一種鋁箔紙加工用高精度分切復卷機的制作方法

2024年04月01日國知局瀏覽量:0

一種鋁箔紙加工用高精度分切復卷機的制作方法

1.本實用新型涉及鋁箔復卷機領域,特別涉及一種鋁箔紙加工用高精度分切復卷機。

背景技術:

2.鋁箔復卷機是鋁箔加工最重要的設備,現有的復卷機通常包括機架,機架上安裝有放卷輪以及收卷輪,放卷輪和收卷輪之間還設置有用于張緊鋁箔的張緊滾輪和壓緊滾輪,放卷輪上的大卷鋁箔通過送料、張緊等步驟復卷到收卷輪上,纏卷成體積較小的復卷。

3.現有的鋁箔復卷機通過轉動放卷輪以及收卷輪轉動達到收放復卷的效果,而當放卷輪或者收卷輪的轉速發生波動時,會出現鋁箔張緊力度不夠或者張緊力度過大的問題。

技術實現要素:

4.本實用新型的目的是提供一種鋁箔紙加工用高精度分切復卷機,其能夠根據放卷輪或者收卷輪轉速的波動調整鋁箔的張緊度,使鋁箔始終有一個較好的張緊度。

5.本實用新型的上述技術目的是通過以下技術方案得以實現的:

6.一種鋁箔紙加工用高精度分切復卷機,包括基座以及機架,所述機架設置在所述基座的頂面,所述機架包括安裝板,所述安裝板所在的平面垂直于所述基座所在的平面,所述安裝板上設置有放卷輪以及收卷輪,所述放卷輪用于放出鋁箔,所述收卷輪用于復卷鋁箔,所述放卷輪與收卷輪之間依次設置有兩個張緊滾輪裝置,所述張緊滾輪裝置包括安裝塊,所述安裝塊設置在所述安裝板上,所述安裝塊的長度方向垂直于所述安裝板所在的平面,所述安裝塊外套設有調整套管,所述安裝塊的頂面與底面均設置有壓縮裝置,所述壓縮裝置包括固定塊,所述固定塊設置在所述安裝塊的頂面與底面,所述固定塊朝向所述調整套管內壁的一面上開設有滑動槽,所述滑動槽內滑動連接有滑動桿,所述滑動桿的一端伸出所述滑動槽并與所述調整套管的內壁連接,所述固定塊與調整套管之間,設置有壓縮彈簧,所述壓縮彈簧的一端與所述固定塊連接,另一端與所述調整套管的內壁連接。

7.通過采用上述技術方案,當需要將放卷輪上的鋁箔復卷到收卷輪上時,放卷輪以及收卷輪開始轉動,當放卷輪的轉速變大,鋁箔會有彎折的趨勢,發生彎曲,此時其中一根安裝塊頂面的壓縮彈簧向上運動,帶動滑動桿以及調整套管向上運動,且安裝塊底面的壓縮彈簧被進一步壓縮,另一根安裝塊底面的壓縮彈簧向下運動,帶動滑動桿以及調整套管向下運動,且安裝塊頂面的壓縮彈簧被進一步壓縮,通過兩組張緊滾輪裝置的配合,調整套管的側壁與鋁箔緊緊貼合住,使鋁箔始終處于張緊的狀態,避免鋁箔彎曲后褶皺。

8.進一步設置:所述調整套管上套接有轉動套管,所述調整套管的側面上繞所述調整套管的周向開設有若干環形卡槽,所述轉動套管內壁與所述環形卡槽正對的位置開設有槽位組件,所述槽位組件包括若干安裝槽,若干所述安裝槽沿所述轉動套管的周向依次開設,所述安裝槽內滾動連接有滾珠,所述滾珠插入到所述環形卡槽內。

9.通過采用上述技術方案,當鋁箔貼合在轉動套管上滑動時,滑動套管能夠通過滾

珠與環形卡槽的配合發生轉動,避免鋁箔在發生滑動時由于摩擦力過大而發生斷裂損壞。

10.進一步設置:所述轉動套管的側面上繞所述轉動套管的周向開設有鋁箔限位槽。

11.通過采用上述技術方案,限位槽能夠?qū)︿X箔起到限位作用,避免鋁箔在滑動復卷時左右滑動而導致復卷效果不佳。

12.進一步設置:所述放卷輪與靠近所述放卷輪的轉動套管之間設置有上限位塊以及下限位塊,所述上限位塊位于所述下限位塊的上方,所述上限位塊與下限位塊之間形成有用于讓鋁箔通過的放卷通道,所述上限位塊朝向所述下限位塊的側面上設置有紅外發射器,所述下限位塊朝向所述上限位塊的側面上設置有紅外接收器,所述基座上設置有控制電路板,所述紅外發射器、紅外接收器與所述控制電路板均電性連接。

13.通過采用上述技術方案,鋁箔通過上限位塊以及下限位塊之間的放卷通道時,紅外發射器會對鋁箔的表面發射紅外線,當鋁箔的表面存在漏洞時,紅外線會穿過漏洞被下限位塊上的紅外接收器接收到信號,同時控制電路板接受到信號并控制放卷輪以及收卷輪停止轉動,接下來操作人員可對有漏洞的鋁箔部分進行處理,避免損壞的鋁箔復卷到產品上。

14.進一步設置:所述安裝板上設置有兩個切斷刀具,兩個所述切斷刀具分別位于所述上限位塊的兩側,所述切斷刀具的刀刃朝向鋁箔并用于切下放卷通道內的鋁箔,所述機架上設置有驅動裝置,所述驅動裝置用于帶動所述切斷刀具往靠近或者遠離鋁箔的方向運動。

15.通過采用上述技術方案,當出現有漏洞的鋁箔時,放卷輪以及收卷輪停止轉動,驅動裝置帶動兩個切斷刀具往靠近鋁箔的方向運動,切斷刀具能夠?qū)⒂陕┒吹匿X箔切斷,方便后續復卷工作的繼續進行。

16.進一步設置:所述機架包括頂板,所述頂板設置在所述安裝板的頂部,所述驅動裝置包括氣缸,所述氣缸設置在所述頂板的底面,所述氣缸的輸出端朝向所述切斷刀具并連接有連接板,所述切斷刀具靠近所述連接板的一端與所述連接板連接,所述氣缸與所述控制電路板電性連接。

17.通過采用上述技術方案,當出現有漏洞的鋁箔時,放卷輪以及收卷輪停止轉動,氣缸帶動連接板運動,連接板帶動兩個切斷刀具往靠近鋁箔的方向運動,切斷刀具能夠?qū)⒂陕┒吹匿X箔切斷,通過這樣的設置有只需要一個氣缸作為輸出端,就能夠完成鋁箔的切斷工作。

18.綜上所述,本實用新型具有以下有益效果:通過兩組張緊滾輪裝置的配合,調整套管的側壁與鋁箔緊緊貼合住,使鋁箔始終處于張緊的狀態,避免鋁箔彎曲后褶皺,能夠發現并切斷有漏洞的鋁箔。

附圖說明

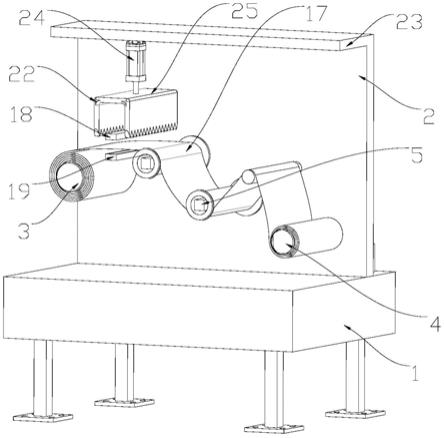

19.圖1是本實用新型結構示意圖;

20.圖2是本實用新型剖視圖;

21.圖3是圖2的a處放大圖。

22.圖中,1、基座;2、安裝板;3、放卷輪;4、收卷輪;5、安裝塊;6、調整套管;7、固定塊;8、滑動槽;9、滑動桿;10、壓縮彈簧;13、轉動套管;14、環形卡槽;15、安裝槽;16、滾珠;17、鋁

箔限位槽;18、上限位塊;19、下限位塊;20、紅外發射器;21、紅外接收器;22、切斷刀具;23、頂板;24、氣缸;25、連接板。

具體實施方式

23.以下結合附圖對本實用新型作進一步詳細說明。

24.參見圖1,一種鋁箔紙加工用高精度分切復卷機,包括基座1以及機架,機架設置在基座1的頂面,機架包括安裝板2,安裝板2所在的平面垂直于基座1所在的平面,安裝板2上設置有放卷輪3以及收卷輪4,放卷輪3用于放出鋁箔,收卷輪4用于復卷鋁箔,放卷輪3與收卷輪4之間依次設置有兩個張緊滾輪裝置,張緊滾輪裝置包括安裝塊5,安裝塊5設置在安裝板2上,安裝塊5的長度方向垂直于安裝板2所在的平面,安裝塊5外套設有調整套管6,安裝塊5的頂面與底面均設置有壓縮裝置,壓縮裝置包括固定塊7,固定塊7設置在安裝塊5的頂面與底面,固定塊7朝向調整套管6內壁的一面上開設有滑動槽8,滑動槽8內滑動連接有滑動桿9,滑動桿9的一端伸出滑動槽8并與調整套管6的內壁連接,固定塊7與調整套管6之間,設置有壓縮彈簧10,壓縮彈簧10的一端與固定塊7連接,另一端與調整套管6的內壁連接,當需要將放卷輪3上的鋁箔復卷到收卷輪4上時,放卷輪3以及收卷輪4開始轉動,放卷輪3的轉速發生波動,當轉速變大時,鋁箔會有彎折的趨勢,發生彎曲,此時其中一根安裝塊5頂面的壓縮彈簧10向上運動,帶動滑動桿9以及調整套管6向上運動,且安裝塊5底面的壓縮彈簧10被進一步壓縮,另一根安裝塊5底面的壓縮彈簧10向下運動,帶動滑動桿9以及調整套管6向下運動,且安裝塊5頂面的壓縮彈簧10被進一步壓縮,通過兩組張緊滾輪裝置的配合,調整套管6的側壁與鋁箔緊緊貼合住,使鋁箔始終處于張緊的狀態,避免鋁箔彎曲后褶皺。

25.參見圖1,調整套管6上套接有轉動套管13,調整套管6的側面上繞調整套管6的周向開設有若干環形卡槽14,轉動套管13內壁與環形卡槽14正對的位置開設有槽位組件,槽位組件包括若干安裝槽15,若干安裝槽15沿轉動套管13的周向依次開設,安裝槽15內滾動連接有滾珠16,滾珠16插入到環形卡槽14內,當鋁箔貼合在轉動套管13上滑動時,滑動套管能夠通過滾珠16與環形卡槽14的配合發生轉動,避免鋁箔在發生滑動時由于摩擦力過大而發生斷裂損壞,轉動套管13的側面上繞轉動套管13的周向開設有鋁箔限位槽17,限位槽能夠?qū)︿X箔起到限位作用,避免鋁箔在滑動復卷時左右滑動而導致復卷效果不佳。

26.參見圖1,放卷輪3與靠近放卷輪3的轉動套管13之間設置有上限位塊18以及下限位塊19,上限位塊18位于下限位塊19的上方,上限位塊18與下限位塊19之間形成有用于讓鋁箔通過的放卷通道,上限位塊18朝向下限位塊19的側面上設置有紅外發射器20,下限位塊19朝向上限位塊18的側面上設置有紅外接收器21,基座1上設置有控制電路板,紅外發射器20、紅外接收器21與控制電路板均電性連接,鋁箔通過上限位塊18以及下限位塊19之間的放卷通道時,紅外發射器20會對鋁箔的表面發射紅外線,當鋁箔的表面存在漏洞時,紅外線會穿過漏洞被下限位塊19上的紅外接收器21接收到信號,同時控制電路板接受到信號并控制放卷輪3以及收卷輪4停止轉動,接下來操作人員可對有漏洞的鋁箔部分進行處理,避免損壞的鋁箔復卷到產品上。

27.參見圖1,安裝板2上設置有兩個切斷刀具22,兩個切斷刀具22分別位于上限位塊18的兩側,切斷刀具22的刀刃朝向鋁箔并用于切下放卷通道內的鋁箔,機架上設置有驅動裝置,驅動裝置用于帶動切斷刀具22往靠近或者遠離鋁箔的方向運動,當出現有漏洞的鋁

箔時,放卷輪3以及收卷輪4停止轉動,驅動裝置帶動兩個切斷刀具22往靠近鋁箔的方向運動,切斷刀具22能夠?qū)⒂陕┒吹匿X箔切斷,方便后續復卷工作的繼續進行。

28.參見圖1,機架包括頂板23,頂板23設置在安裝板2的頂部,驅動裝置包括氣缸24,氣缸24設置在頂板23的底面,氣缸24的輸出端朝向切斷刀具22并連接有連接板25,切斷刀具22靠近連接板25的一端與連接板25連接,氣缸24與控制電路板電性連接,當出現有漏洞的鋁箔時,放卷輪3以及收卷輪4停止轉動,氣缸24帶動連接板25運動,連接板25帶動兩個切斷刀具22往靠近鋁箔的方向運動,切斷刀具22能夠?qū)⒂陕┒吹匿X箔切斷,通過這樣的設置有只需要一個氣缸24作為輸出端,就能夠完成鋁箔的切斷工作。

29.本實用新型工作原理:當需要將放卷輪3上的鋁箔復卷到收卷輪4上時,放卷輪3以及收卷輪4開始轉動,當放卷輪3或者收卷輪4轉速發生波動,當轉速變大時,放卷輪3的轉速也同樣變大,鋁箔會有彎折的趨勢,發生彎曲,此時其中一根安裝塊5頂面的壓縮彈簧10向上運動,帶動滑動桿9以及調整套管6向上運動,且安裝塊5底面的壓縮彈簧10被進一步壓縮,另一根安裝塊5底面的壓縮彈簧10向下運動,帶動滑動桿9以及調整套管6向下運動,且安裝塊5頂面的壓縮彈簧10被進一步壓縮,通過兩組張緊滾輪裝置的配合,調整套管6的側壁與鋁箔緊緊貼合住,使鋁箔始終處于張緊的狀態,避免鋁箔彎曲后褶皺。

30.以上所述的實施方式,并不構成對該技術方案保護范圍的限定。任何在上述實施方式的精神和原則之內所作的修改、等同替換和改進等,均應包含在該技術方案的保護范圍之內。

技術特征:

1.一種鋁箔紙加工用高精度分切復卷機,其特征在于,包括基座(1)以及機架,所述機架設置在所述基座(1)的頂面,所述機架包括安裝板(2),所述安裝板(2)所在的平面垂直于所述基座(1)所在的平面,所述安裝板(2)上設置有放卷輪(3)以及收卷輪(4),所述放卷輪(3)用于放出鋁箔,所述收卷輪(4)用于復卷鋁箔,所述放卷輪(3)與收卷輪(4)之間依次設置有兩個張緊滾輪裝置,所述張緊滾輪裝置包括安裝塊(5),所述安裝塊(5)設置在所述安裝板(2)上,所述安裝塊(5)的長度方向垂直于所述安裝板(2)所在的平面,所述安裝塊(5)外套設有調整套管(6),所述安裝塊(5)的頂面與底面均設置有壓縮裝置,所述壓縮裝置包括固定塊(7),所述固定塊(7)設置在所述安裝塊(5)的頂面與底面,所述固定塊(7)朝向所述調整套管(6)內壁的一面上開設有滑動槽(8),所述滑動槽(8)內滑動連接有滑動桿(9),所述滑動桿(9)的一端伸出所述滑動槽(8)并與所述調整套管(6)的內壁連接,所述固定塊(7)與調整套管(6)之間,設置有壓縮彈簧(10),所述壓縮彈簧(10)的一端與所述固定塊(7)連接,另一端與所述調整套管(6)的內壁連接。2.根據權利要求1所述的一種鋁箔紙加工用高精度分切復卷機,其特征在于,所述調整套管(6)上套接有轉動套管(13),所述調整套管(6)的側面上繞所述調整套管(6)的周向開設有若干環形卡槽(14),所述轉動套管(13)內壁與所述環形卡槽(14)正對的位置開設有槽位組件,所述槽位組件包括若干安裝槽(15),若干所述安裝槽(15)沿所述轉動套管(13)的周向依次開設,所述安裝槽(15)內滾動連接有滾珠(16),所述滾珠(16)插入到所述環形卡槽(14)內。3.根據權利要求2所述的一種鋁箔紙加工用高精度分切復卷機,其特征在于,所述轉動套管(13)的側面上繞所述轉動套管(13)的周向開設有鋁箔限位槽(17)。4.根據權利要求1所述的一種鋁箔紙加工用高精度分切復卷機,其特征在于,所述放卷輪(3)與靠近所述放卷輪(3)的轉動套管(13)之間設置有上限位塊(18)以及下限位塊(19),所述上限位塊(18)位于所述下限位塊(19)的上方,所述上限位塊(18)與下限位塊(19)之間形成有用于讓鋁箔通過的放卷通道,所述上限位塊(18)朝向所述下限位塊(19)的側面上設置有紅外發射器(20),所述下限位塊(19)朝向所述上限位塊(18)的側面上設置有紅外接收器(21),所述基座(1)上設置有控制電路板,所述紅外發射器(20)、紅外接收器(21)與所述控制電路板均電性連接。5.根據權利要求4所述的一種鋁箔紙加工用高精度分切復卷機,其特征在于,所述安裝板(2)上設置有兩個切斷刀具(22),兩個所述切斷刀具(22)分別位于所述上限位塊(18)的兩側,所述切斷刀具(22)的刀刃朝向鋁箔并用于切下放卷通道內的鋁箔,所述機架上設置有驅動裝置,所述驅動裝置用于帶動所述切斷刀具(22)往靠近或者遠離鋁箔的方向運動。6.根據權利要求5所述的一種鋁箔紙加工用高精度分切復卷機,其特征在于,所述機架包括頂板(23),所述頂板(23)設置在所述安裝板(2)的頂部,所述驅動裝置包括氣缸(24),所述氣缸(24)設置在所述頂板(23)的底面,所述氣缸(24)的輸出端朝向所述切斷刀具(22)并連接有連接板(25),所述切斷刀具(22)靠近所述連接板(25)的一端與所述連接板(25)連接,所述氣缸(24)與所述控制電路板電性連接。

技術總結

本實用新型公開了一種鋁箔紙加工用高精度分切復卷機,包括基座以及機架,機架設置在基座的頂面,機架包括安裝板,安裝板上設置有放卷輪以及收卷輪,放卷輪與收卷輪之間依次設置有兩個張緊滾輪裝置,張緊滾輪裝置包括安裝塊,安裝塊設置在安裝板上,安裝塊外套設有調整套管,壓縮裝置包括固定塊,兩個固定塊分別設置在安裝塊的頂面與底面,固定塊朝向調整套管內壁的一面上開設有滑動槽,滑動槽內滑動連接有滑動桿,滑動桿的一端伸出滑動槽并與調整套管的內壁連接,固定塊與調整套管之間,設置有壓縮彈簧,壓縮彈簧的一端與固定塊連接,另一端與調整套管的內壁連接,其能夠根據電機轉速的波動調整鋁箔的張緊度,使鋁箔始終有一個較好的張緊度。較好的張緊度。較好的張緊度。

技術研發人員:劉春曉

受保護的技術使用者:寧波寶輝自動化科技有限公司

技術研發日:2021.09.13

技術公布日:2022/2/15
