本實用新型涉及鋁箔包裝紙生產技術領域，具體涉及一種鋁箔紙分切機的壓花裝置。

背景技術：

鋁箔紙有兩種，一種表面光滑，另一種表面有壓花，即壓制有凸凹不平的裝飾花紋。目前，表面壓花的鋁箔紙主要是用一組固定安裝的壓花裝置完成，該壓花裝置主要由安裝在固定架上的橡膠墊輥、帶壓花刻痕的壓花輥和橡膠壓輥組成。這種壓花裝置由于墊輥、壓花輥和壓輥的位置相對固定，不僅在使用時鋁箔紙帶的穿入困難，且墊輥、壓花輥和壓輥之間的壓力固定，無法調節，壓出的花紋深淺度固定，不適用于不同壓花要求的產品生產，存在不足。

技術實現要素：

針對上述不足，本實用新型提供一種鋁箔紙分切機的壓花裝置，具有鋁箔紙帶穿入容易，壓力調節方便的特點，能滿足不同壓花要求的產品生產。

本實用新型的技術方案為：

一種鋁箔紙分切機的壓花裝置，包括一對壓花輥安裝座、壓花輥、曲臂、橡膠壓輥、氣缸及加壓機構；所述壓花輥安裝座固定安裝在鋁箔紙分切機的分切機構前端的機架上，所述壓花輥安裝在所述壓花輥安裝座上，所述壓花輥的輥軸上安裝有傳動同步帶輪；所述曲臂的中部通過轉軸與所述壓花輥安裝座安裝，所述橡膠壓輥安裝在所述曲臂的前端；所述氣缸安裝在所述壓花輥安裝座上，所述氣缸的氣缸軸與所述曲臂的后端鉸接；所述加壓機構包括固接在所述曲臂的前端上的第一加壓螺母、固接在所述壓花輥安裝座上的第二加壓螺母及旋入第一加壓螺母、第二加壓螺母上的加壓螺栓。

本實用新型的優點是：本實用新型結構簡單，通過氣缸及加壓螺栓兩種方式調節壓花壓力，壓花壓力調節方便，可滿足不同壓花要求的產品生產，同時鋁箔紙帶穿入容易，十分方便。

附圖說明

圖1為本實用新型的結構示意圖；

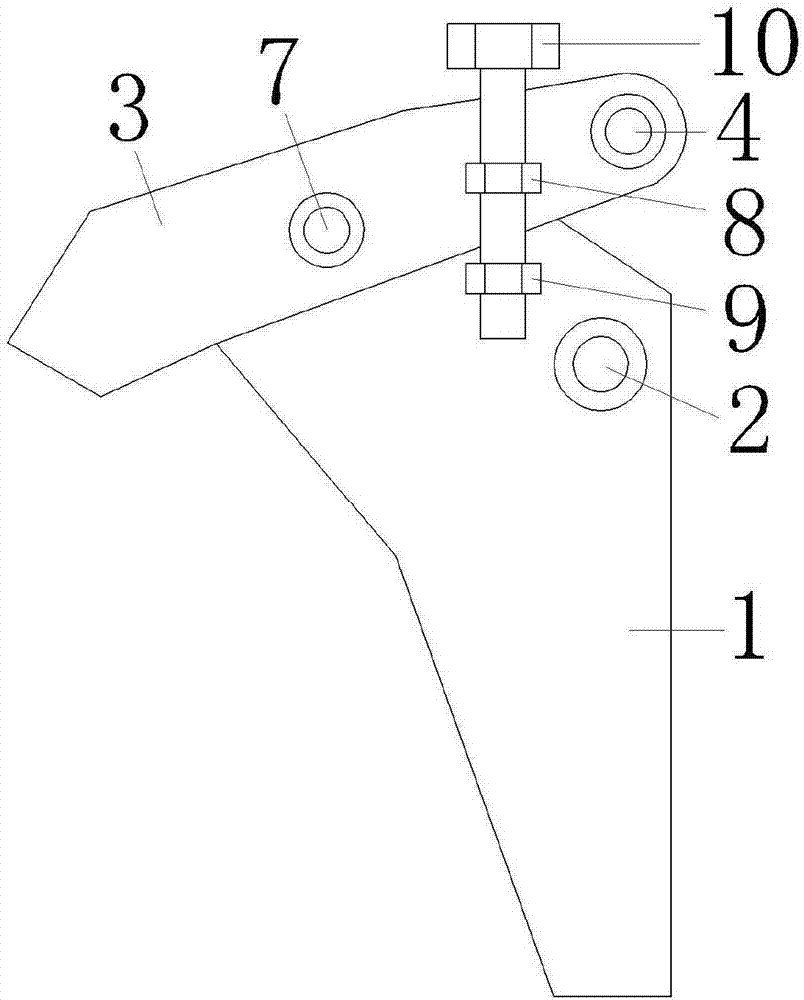

圖2為本本實用新型的加壓機構結構示意圖。

具體實施方式

如圖1-2所示，一種鋁箔紙分切機的壓花裝置，包括一對壓花輥安裝座(1)、壓花輥(2)、曲臂(3)、橡膠壓輥(4)、氣缸(5)及加壓機構；所述壓花輥安裝座(1)固定安裝在鋁箔紙分切機的分切機構前端的機架上，所述壓花輥(2)安裝在所述壓花輥安裝座(1)上，所述壓花輥(2)的輥軸上安裝有傳動同步帶輪(6)；所述曲臂(3)的中部通過轉軸(7)與所述壓花輥安裝座(1)安裝，所述橡膠壓輥(4)安裝在所述曲臂(3)的前端；所述氣缸(5)安裝在所述壓花輥安裝座(1)上，所述氣缸(5)的氣缸軸與所述曲臂(3)的后端鉸接；所述加壓機構包括固接在所述曲臂(3)的前端上的第一加壓螺母(8)、固接在所述壓花輥安裝座(1)上的第二加壓螺母(9)及旋入第一加壓螺母(8)、第二加壓螺母(9)上的加壓螺栓(10)。

以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本實用新型的保護范圍。

技術特征：

1.一種鋁箔紙分切機的壓花裝置，其特征在于：包括一對壓花輥安裝座、壓花輥、曲臂、橡膠壓輥、氣缸及加壓機構；所述壓花輥安裝座固定安裝在鋁箔紙分切機的分切機構前端的機架上，所述壓花輥安裝在所述壓花輥安裝座上，所述壓花輥的輥軸上安裝有傳動同步帶輪；所述曲臂的中部通過轉軸與所述壓花輥安裝座安裝，所述橡膠壓輥安裝在所述曲臂的前端；所述氣缸安裝在所述壓花輥安裝座上，所述氣缸的氣缸軸與所述曲臂的后端鉸接；所述加壓機構包括固接在所述曲臂的前端上的第一加壓螺母、固接在所述壓花輥安裝座上的第二加壓螺母及旋入第一加壓螺母、第二加壓螺母上的加壓螺栓。

技術總結

本實用新型公開了一種鋁箔紙分切機的壓花裝置，包括一對壓花輥安裝座、壓花輥、曲臂、橡膠壓輥、氣缸及加壓機構；所述壓花輥安裝座固定安裝在鋁箔紙分切機的分切機構前端的機架上，所述壓花輥安裝在所述壓花輥安裝座上，所述壓花輥的輥軸上安裝有傳動同步帶輪；所述曲臂的中部通過轉軸與所述壓花輥安裝座安裝，所述橡膠壓輥安裝在所述曲臂的前端；所述氣缸安裝在所述壓花輥安裝座上，所述氣缸的氣缸軸與所述曲臂的后端鉸接。本實用新型的壓花裝置具有鋁箔紙帶穿入容易，壓力調節方便的特點，能滿足不同壓花要求的產品生產。
