本實用新型涉及一種紙管固定筒，具體是涉及一種分切機的紙管固定筒。

背景技術：

膠帶分切機是一種將長膠帶分切成多個短膠帶的設備，傳統的膠帶分切機通常是通過多個組合切刀將長管狀的膠帶切成多段膠帶，這種分切機對切入的深度的要求非要精確，當切刀切得太淺則不能切開膠帶，當切入深度太深會切壞分切機的管軸組件，還會磨損切刀。

技術實現要素：

為解決現有技術方案的缺陷，本實用新型公開了一種使用方便、避免了切入深度的問題的分切機的紙管固定筒。

本實用新型公開了一種分切機的紙管固定筒，包括：鐵筒弧、鉸鏈、固定軸、擋塊、卡鍵，所述的鐵筒弧與鐵筒弧之間通過三個鉸鏈鏈接，所述的鐵筒弧的左端側壁和右端側壁的中間位置都焊接有固定軸，所述的鐵筒弧的內部都通過膠水粘貼有7個擋塊，所述的鐵筒弧的左右兩端都焊接有卡鍵。

所述的鐵筒弧上每隔6cm開設一個寬1cm的槽，共開設6個槽。

所述的擋塊與擋塊之間形成的圓筒形通道的最低端的水平高度高于鐵筒弧上開設的槽的最低端的水平高度高1cm。

擋板的寬度為5cm。

由于采用上述技術方案，本實用新型具有以下有益優點：

1、使用方便；

2、避免了切入深度的問題。

附圖說明

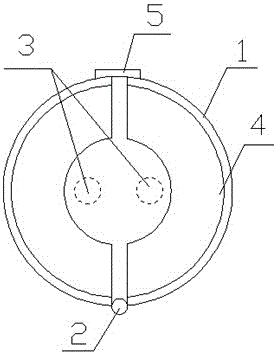

圖1是本實用新型一種分切機的紙管固定筒的主視圖。

圖2是本實用新型一種分切機的紙管固定筒的剖視圖

其中：1-鐵筒弧、2-鉸鏈、3-固定軸、4-擋塊、5-卡鍵。

具體實施方式

如圖1所示，本實用新型公開了一種分切機的紙管固定筒，包括：鐵筒弧1、鉸鏈2、固定軸3、擋塊4、卡鍵5，所述的鐵筒弧1與鐵筒弧1之間通過三個鉸鏈2鏈接，所述的鐵筒弧1的左端側壁和右端側壁的中間位置都焊接有固定軸3，所述的鐵筒弧1的內部都通過膠水粘貼有7個擋塊4，所述的鐵筒弧1的左右兩端都焊接有卡鍵5。

所述的鐵筒弧1上每隔6cm開設一個寬1cm的槽，共開設6個槽。

所述的擋塊3與擋塊3之間形成的圓筒形通道的最低端的水平高度高于鐵筒弧1上開設的槽的最低端的水平高度高1cm。

擋板4的寬度為5cm。

本實用新型是這樣實施的：在使用的過程中，將固定筒通過固定軸3固定到分切機上，然后將有膠帶的紙管放入固定筒中，然后通過卡鍵5將紙管固定在固定筒中，當分切機的切刀在分切的時候切刀即使切入過深通過人眼就能看出，這樣就不會切到鐵筒弧1上。

最后應說明的是：以上實施例僅用以說明本實用新型而并非限制本實用新型所描述的技術方案；因此，盡管本說明書參照上述的各個實施例對本實用新型已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本實用新型的權利要求范圍中。

技術特征：

1.一種分切機的紙管固定筒，包括：鐵筒弧、鉸鏈、固定軸、擋塊、卡鍵，其特征在于：所述的鐵筒弧與鐵筒弧之間通過三個鉸鏈鏈接，所述的鐵筒弧的左端側壁和右端側壁的中間位置都焊接有固定軸，所述的鐵筒弧的內部都通過膠水粘貼有7個擋塊，所述的鐵筒弧的左右兩端都焊接有卡鍵。

2.根據權利要求1所述的一種分切機的紙管固定筒，其特征在于：所述的鐵筒弧上每隔6cm開設一個寬1cm的槽，共開設6個槽。

3.根據權利要求1所述的一種分切機的紙管固定筒，其特征在于：所述的擋塊與擋塊之間形成的圓筒形通道的最低端的水平高度高于鐵筒弧上開設的槽的最低端的水平高度高1cm。

4.根據權利要求1所述的一種分切機的紙管固定筒，其特征在于：擋板的寬度為5cm。

技術總結

本實用新型公開了一種分切機的紙管固定筒，包括：鐵筒弧、鉸鏈、固定軸、擋塊、卡鍵，鐵筒弧與鐵筒弧之間通過三個鉸鏈鏈接，鐵筒弧的左端側壁和右端側壁的中間位置都焊接有固定軸，鐵筒弧的內部都通過膠水粘貼有7個擋塊，鐵筒弧的左右兩端都焊接有卡鍵，本實用新型具有使用方便、避免了切入深度的問題等優點。

技術研發人員：何金平

受保護的技術使用者：安徽友捷包裝材料有限公司

文檔號碼：201620466675

技術研發日：2016.05.23

技術公布日：2016.12.14
