帶吹邊收集的分切機的制作方法

2024年04月03日國知局瀏覽量:0

帶吹邊收集的分切機的制作方法

本實用新型涉及帶吹邊收集的分切機。

背景技術:

分切機是包裝行業常用器械,用于將紙板或者復合膜切成合適的寬度尺寸,在分切機切除的時候會產生邊料,現有的分切機也有使用吹邊收集裝置,但是普遍比較簡單,基本上是在切刀下方設置吸風管道,其收集邊料的效果差,邊料經常還是會飄到機器旁邊的地面,并且對吸風管道的風機功率要求較大,也會產生很大的噪音污染。

技術實現要素:

本實用新型的目的在于提供帶吹邊收集的分切機,能夠有效解決現有分切機的邊料收集效率低的問題。

為了解決上述技術問題,本實用新型是通過以下技術方案實現的:帶吹邊收集的分切機,包括機架和設置在機架上的切刀機構和邊料收集機構,所述切刀機構包括兩排分別用于切除原料兩側邊料的切刀本體,所述邊料收集機構包括上吹風機構、下收集機構和阻擋罩;

所述上吹風機構包括上吹風管,所述上吹風管設有兩個吹風嘴,兩個所述吹風嘴分別位于兩個所述切刀本體的外側;

所述下收集機構包括收集槽、收集管和收集桶,所述收集槽有兩個,分別位于切刀本體的正下方,所述收集槽的底端與收集管相連,所述收集管還與收集桶相連,所述收集桶與抽風機相連,所述阻擋罩的底部與收集槽相連,所述阻擋罩的頂部高于待切物料的水平高度。

優選的,所述阻擋罩包括第一阻擋板和第二阻擋板,所述第一阻擋板的底部與第二阻擋板的頂部連接,所述第一阻擋板的頂部向切刀本體方向傾斜,所述第二阻擋板的底部與收集槽相連,所述阻擋罩上與吹風嘴對應的位置開有吹風口,通過第一阻擋板,可以防止邊料或者細塵向上飛起,在頂部做一定的阻擋。

優選的,所述收集槽為上大下小的倒棱臺形,便于風力的集中和邊料的下落。

優選的,所述收集管位于機架的底部,避免收集管影響到分切機其他裝置的設置。

優選的,所述收集桶底部的中心開有抽風口,抽風機與抽風口相連,所述收集桶內設有圓柱形的過濾網,所述過濾網罩在抽風口上,將過濾網設置在收集桶的中部,可以盡量擴大過濾網的面積,提高收集效率。

優選的,所述抽風口旁的收集桶的底部設有卡槽,所述卡槽的側壁上設有若干凸點,所述過濾網的底部設有卡圈,所述卡圈卡入卡槽內,所述凸點與卡槽底部的間距大于卡圈的厚度,通過卡槽和卡圈的配合,可以方便的拆裝過濾網,也便于定期更換過濾網而無需使用工具。

與現有技術相比,本實用新型的優點是:通過設置上吹風管,給切除的邊料施加向下的力,加速邊料的下降,減少其飄動的時間,并且增加阻擋罩,防止邊料隨意飄散,同時能讓上吹風機構和下收集機構的風力更加集中,提高風力利用效率,而下收集機構通過收集桶,可以將切下的邊料集中到一起,方便后續清理,大大提升了邊料收集機構的收集效率。

附圖說明

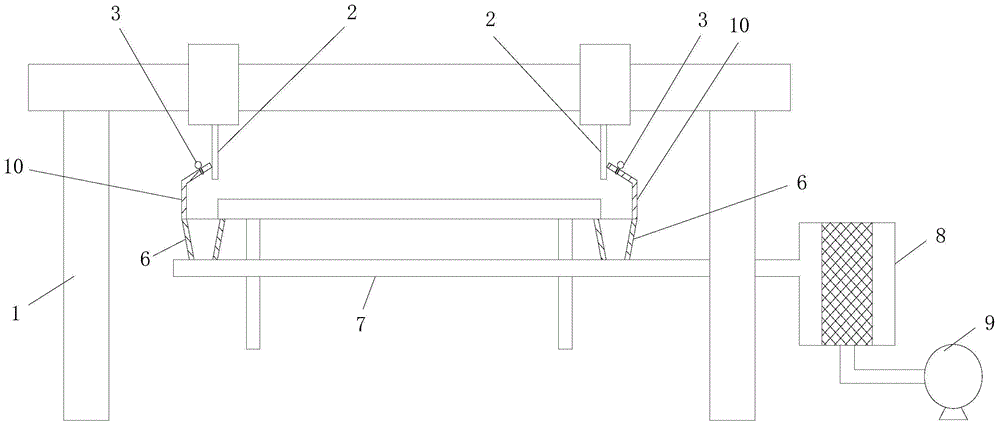

圖1為本實用新型帶吹邊收集的分切機的結構示意圖;

圖2為本實用新型中收集桶的結構示意圖;

圖3為本實用新型中上吹風機構、阻擋罩和收集槽連接結構示意圖。

具體實施方式

下面詳細描述本實用新型的實施例,所述實施例的示例在附圖中示出。下面通過參考附圖描述的實施例是示例性的,旨在用于解釋本實用新型,而不能理解為對本實用新型的限制。

在本實用新型的描述中,需要理解的是,術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

在本實用新型中,除非另有明確的規定和限定,術語“安裝”、“相連”、“連接”、“固定”等術語應做廣義理解,例如,可以是固定連接,也可以是可拆卸連接,或成一體;可以是機械連接,也可以是電連接或彼此可通訊;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元件內部的連通或兩個元件的相互作用關系,除非另有明確的限定。對于本領域的普通技術人員而言,可以根據具體情況理解上述術語在本實用新型中的具體含義。

參閱圖1、圖2、圖3為本實用新型帶吹邊收集的分切機的實施例,帶吹邊收集的分切機,包括機架1和設置在機架1上的切刀機構和邊料收集機構,所述切刀機構包括兩排分別用于切除原料兩側邊料的切刀本體2,所述邊料收集機構包括上吹風機構3、下收集機構和阻擋罩10;

所述上吹風機構3包括上吹風管4,所述上吹風管4設有兩個吹風嘴5,兩個所述吹風嘴5分別位于兩個所述切刀本體2的外側;

所述下收集機構包括收集槽6、收集管7和收集桶8,所述收集槽6有兩個,分別位于切刀本體2的正下方,所述收集槽6的底端與收集管7相連,所述收集管7還與收集桶8相連,所述收集桶8與抽風機9相連,所述阻擋罩10的底部與收集槽6相連,所述阻擋罩10的頂部高于待切物料的水平高度。

通過設置上吹風管4,給切除的邊料施加向下的力,加速邊料的下降,減少其飄動的時間,并且增加阻擋罩10,防止邊料隨意飄散,同時能讓上吹風機構3和下收集機構的風力更加集中,提高風力利用效率,而下收集機構通過收集桶8,可以將切下的邊料集中到一起,方便后續清理。

具體的,阻擋罩10包括第一阻擋板11和第二阻擋板12,第一阻擋板11的底部和第二阻擋板12的頂部固定連接,第一阻擋板11和第二阻擋板12可以一體式制造,通過沖壓成型,也可以是通過焊接方式固定連接,但是最好保證第一阻擋板11和第二阻擋板12連接處有足夠的密封性,為了減少邊料逃離的可能性,第一阻擋板11的頂部向切刀本體2方向傾斜,盡量貼近切刀本體2,這樣在切下邊料時,防止從頂部飛離,而第二阻擋板12的底部與收集槽6遠離切刀本體2的外側壁頂部固定連接,當然,該連接最好也保持一定的密封性,阻擋罩10上與吹風嘴5對應的位置開有吹風口17,一般吹風口17開在第一阻擋板11上,而收集槽6靠近切刀本體2的外側壁最好位于切刀本體2的正下方,可以緊貼著工作臺的下邊沿,減少邊料可能逃離的縫隙。

而收集槽6最好為上大下小的倒棱臺形,使落入收集槽6的邊料不會在收集槽6內囤積。收集管7一般位于機架1的底部,充分利用機架1底部的空間,避免收集管7對現有分切機的其他部分造成干涉。

收集桶8一般在側壁上開有進風口18,進風口與收集管7相連,在收集桶8底部的中心開有抽風口13,抽風口13和抽風機9相連,收集桶8內設置圓柱形的過濾網14,盡量擴大過濾網14的面積,可以多收集邊料,同時防止邊料堵塞過濾網14,這樣就可以將吸入的邊料通過過濾網14隔離開,防止其進入抽風機9,而所有的邊料都將被收集在收集桶8內。

過濾網14可以定期更換,在過濾網14的底部設置卡圈16,而收集桶8內的底部設置卡槽15,直接將卡圈16卡入卡槽15中,實現過濾網14和收集桶8的固定連接,卡圈16一方面可以方便卡入卡槽15中,另一方面也可以對過濾網14的網體進行定型。進一步為了讓過濾網14能更加牢固的固定在卡槽15內,可以在卡槽15的內側壁設置若干的凸點,通過凸點減小卡圈16和卡槽15側壁之間的間隙,從而在卡圈16卡入卡槽15后形成過盈配合。

邊料收集機構可以安裝在現有的分切機了,對現有分切機進行改裝,而不太需要更改現有分切機的其他部件結構,在切刀本體2切下物料的邊料后吹風嘴5開始向收集槽6內吹風,將邊料向下吹,同時抽風機9開始抽風,使收集槽6內形成負壓,將邊料通過收集槽6收集后經過收集管7進入到收集桶8內,邊料被收集桶8內的過濾網14攔截,留在收集桶8內,當收集桶8收集滿后,工作人員可以方便的對邊料進行處理。

以上所述僅為本實用新型的具體實施例,但本實用新型的技術特征并不局限于此,任何本領域的技術人員在本實用新型的領域內,所作的變化或修飾皆涵蓋在本實用新型的專利范圍之中。

技術特征:

1.帶吹邊收集的分切機,包括機架(1)和設置在機架(1)上的切刀機構和邊料收集機構,所述切刀機構包括兩排分別用于切除原料兩側邊料的切刀本體(2),其特征在于:所述邊料收集機構包括上吹風機構(3)、下收集機構和阻擋罩(10);

所述上吹風機構(3)包括上吹風管(4),所述上吹風管(4)設有兩個吹風嘴(5),兩個所述吹風嘴(5)分別位于兩個所述切刀本體(2)的外側;

所述下收集機構包括收集槽(6)、收集管(7)和收集桶(8),所述收集槽(6)有兩個,分別位于切刀本體(2)的正下方,所述收集槽(6)的底端與收集管(7)相連,所述收集管(7)還與收集桶(8)相連,所述收集桶(8)與抽風機(9)相連,所述阻擋罩(10)的底部與收集槽(6)相連,所述阻擋罩(10)的頂部高于待切物料的水平高度。

2.如權利要求1所述的帶吹邊收集的分切機,其特征在于:所述阻擋罩(10)包括第一阻擋板(11)和第二阻擋板(12),所述第一阻擋板(11)的底部與第二阻擋板(12)的頂部連接,所述第一阻擋板(11)的頂部向切刀本體(2)方向傾斜,所述第二阻擋板(12)的底部與收集槽(6)相連,所述阻擋罩(10)上與吹風嘴(5)對應的位置開有吹風口(17)。

3.如權利要求1所述的帶吹邊收集的分切機,其特征在于:所述收集槽(6)為上大下小的倒棱臺形。

4.如權利要求1所述的帶吹邊收集的分切機,其特征在于:所述收集管(7)位于機架(1)的底部。

5.如權利要求1所述的帶吹邊收集的分切機,其特征在于:所述收集桶(8)底部的中心開有抽風口(13),抽風機(9)與抽風口(13)相連,所述收集桶(8)內設有圓柱形的過濾網(14),所述過濾網(14)罩在抽風口(13)上。

6.如權利要求5所述的帶吹邊收集的分切機,其特征在于:所述抽風口(13)旁的收集桶(8)的底部設有卡槽(15),所述卡槽(15)的側壁上設有若干凸點,所述過濾網(14)的底部設有卡圈(16),所述卡圈(16)卡入卡槽(15)內,所述凸點與卡槽(15)底部的間距大于卡圈(16)的厚度。

技術總結

本實用新型公開了帶吹邊收集的分切機,包括機架、切刀本體和邊料收集機構,邊料收集機構包括上吹風機構、下收集機構和阻擋罩;上吹風機構包括上吹風管,上吹風管設有兩個吹風嘴,兩個吹風嘴分別位于兩個切刀本體的外側;下收集機構包括收集槽、收集管和收集桶,收集槽有兩個,分別位于切刀本體的正下方,收集槽的底端與收集管相連,收集管還與收集桶相連,收集桶與抽風機相連,阻擋罩的底部與收集槽相連,阻擋罩的頂部高于待切物料的水平高度。優點是:給切除的邊料施加向下的力,加速邊料的下降,減少其飄動的時間,防止邊料隨意飄散,風力更加集中,提高風力利用效率,而下收集機構通過收集桶,可以將切下的邊料集中到一起,方便后續清理。

技術研發人員:宋云青;胡金動;高福源;周文龍;李志偉;胡明紅;方國棟;沈有良;肖祥宇;左漢才

受保護的技術使用者:浙江亞欣包裝材料有限公司

技術研發日:2020.11.04

技術公布日:2021.07.23
