1.本實用新型涉及分切機相關設備技術領域，一種分切機除塵機構。

背景技術：

2.分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備?，F(xiàn)有的分切機大都沒有除塵裝置，薄膜在分切過程中產生的大量碎屑會直接擴散到空氣中污染環境；而且薄膜分切時容易產生靜電，靜電作用易使薄膜表面吸附大量的粉塵，影響薄膜的收卷質量。

技術實現要素：

3.為解決上述技術問題，本實用新型提供了一種分切機除塵機構。

4.本實用新型的技術方案為：一種分切機除塵機構，包括分切機機體，所述分切機機體上方設有除塵機構，所述除塵機構包括罩體、氣嘴、收集箱，風機和調節桿，所述罩體背向所述分切機機體的方向上可拆卸設有收集箱，所述收集箱通過管道與氣嘴連接，此管道上設有風機，所述氣嘴面向所述分切機機體的方向，所述罩體的兩側端面分別開設有容納槽，所述容納槽內穿設有轉軸，所述轉軸上穿設有若干個長度不等的調節桿，每一所述調節桿的末端貫通開設有固定孔，所述調節桿置于所述分切機機體上，在其固定孔和分切機機體上穿設有固定件，每一所述調節桿末端可分別螺接有若干個長度不等的支桿。

5.優選地，所述氣嘴為多個。

6.優選地，若干個所述調節桿之間相貼設置。

7.優選地，所述罩體面向所述分切機機體的端面上設有成組卡欄，成組卡欄之間的空間構成卡槽。

8.優選地，所述卡槽內嵌設有吸塵棉。

9.優選地，所述固定孔為螺紋孔。

10.優選地，所述固定件為螺栓。

11.優選地，所述調節桿的末端設有連接凸部，連接凸部開設有外螺紋，所述支桿末端面貫通開設有螺紋孔，所述支桿螺紋孔螺接入所述連接凸部上實現兩者連接。

12.與現有技術相比，本實用新型具有如下有益效果：本實用新型提供的一種分切機除塵機構，可以靈活安裝于各種形狀的分切機機體上，最終氣嘴會將分切機機體工作過程中的塵、物料碎屑等吸入管道中，再在收集箱中沉淀收集。

附圖說明

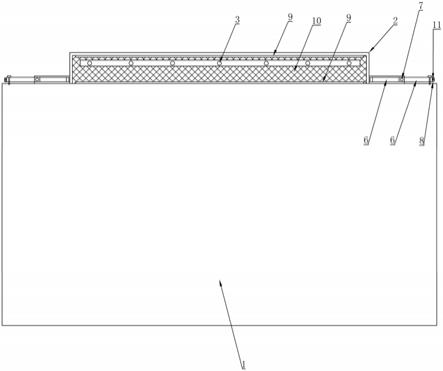

13.圖1為本實用新型安裝支桿時的整體主視圖。

14.圖2為本實用新型未安裝支桿時的整體右視圖。

15.圖3為本實用新型安裝支桿時的整體俯視圖。

16.圖4為本實用新型的罩體結構示意圖。

具體實施方式

17.下面結合附圖以及具體實施方式，對本實用新型做進一步說明。

18.如圖1至圖4所示，一種分切機除塵機構，包括分切機機體1。

19.分切機機體1上方設有除塵機構，除塵機構包括罩體2、氣嘴3、收集箱4，風機5和調節桿6。

20.罩體2背向分切機機體的方向上可拆卸設有收集箱4，收集箱4通過管道與多個氣嘴3螺接，此管道上設有風機5，氣嘴3面向分切機機體1的方向。

21.罩體2的兩側端面分別開設有容納槽21，容納槽21內穿設有轉軸7，轉軸7上穿設有若干個長度不等的調節桿6，若干個調節桿6之間相貼設置。每一調節桿6的末端貫通開設有螺紋孔，調節桿6可轉動，當轉動置于分切機機體上，在其螺紋孔和分切機機體上穿設有螺栓12，每一調節桿6末端可分別螺接有若干個長度不等的支桿8。具體地：本調節桿6的末端設有連接凸部11，連接凸部11開設有外螺紋，而支桿8末端面貫通開設有螺紋孔，支桿螺紋孔螺接入連接凸部11上實現兩者連接。

22.為了更好的吸塵效果，本罩體2面向分切機機體的端面上設有成組卡欄9，成組卡欄9之間的空間構成卡槽，卡槽內嵌設有吸塵棉10。

23.本實用新型的工作原理為：選擇適合長度的調節桿，將其轉動到分切機機體的邊沿位置，在調節桿螺紋孔和分切機機體上穿設有螺栓，實現了除塵機構與分切機機體的固定，由于風機將風引向收集箱方向，因此，氣嘴會將分切機機體工作過程中的塵、物料屑等吸入管道中，再在收集箱中沉淀收集；本調節桿由于具有多個且各長度不同，因此可以適應不同寬度的分切機機體，又由于調節桿末端可以螺接有支桿(連接凸部可以用螺母固定)，可以將支桿立起，使得除塵機構具有一定高度，各調節桿上螺接的支桿可以互換，以靈活適應分切機機體的形狀，最后將支桿與分切機機體固定即可(如膠接等)。

24.上述的實施例僅為本實用新型的優選實施例，不能以此來限定本實用新型的權利范圍，因此，依本實用新型申請專利范圍所作的修改、等同變化、改進等，仍屬本實用新型所涵蓋的范圍。

技術特征：

1.一種分切機除塵機構，其特征在于：包括分切機機體，所述分切機機體上方設有除塵機構，所述除塵機構包括罩體、氣嘴、收集箱，風機和調節桿，所述罩體背向所述分切機機體的方向上可拆卸設有收集箱，所述收集箱通過管道與氣嘴連接，此管道上設有風機，所述氣嘴面向所述分切機機體的方向，所述罩體的兩側端面分別開設有容納槽，所述容納槽內穿設有轉軸，所述轉軸上穿設有若干個長度不等的調節桿，每一所述調節桿的末端貫通開設有固定孔，所述調節桿置于所述分切機機體上，在其固定孔和分切機機體上穿設有固定件，每一所述調節桿末端可分別螺接有若干個長度不等的支桿。2.根據權利要求1所述的一種分切機除塵機構，其特征在于：所述氣嘴為多個。3.根據權利要求1所述的一種分切機除塵機構，其特征在于：若干個所述調節桿之間相貼設置。4.根據權利要求1所述的一種分切機除塵機構，其特征在于：所述罩體面向所述分切機機體的端面上設有成組卡欄，成組卡欄之間的空間構成卡槽。5.根據權利要求4所述的一種分切機除塵機構，其特征在于：所述卡槽內嵌設有吸塵棉。6.根據權利要求1所述的一種分切機除塵機構，其特征在于：所述固定孔為螺紋孔。7.根據權利要求6所述的一種分切機除塵機構，其特征在于：所述固定件為螺栓。8.根據權利要求1所述的一種分切機除塵機構，其特征在于：所述調節桿的末端設有連接凸部，連接凸部開設有外螺紋，所述支桿末端面貫通開設有螺紋孔，所述支桿螺紋孔螺接入所述連接凸部上實現兩者連接。

技術總結

本實用新型公開了一種分切機除塵機構，包括分切機機體，分切機機體上方設有除塵機構，除塵機構包括罩體、氣嘴、收集箱，風機和調節桿，罩體背向分切機機體的方向上可拆卸設有收集箱，收集箱通過管道與氣嘴連接，此管道上設有風機，氣嘴面向分切機機體的方向，罩體的兩側端面分別開設有容納槽，容納槽內穿設有轉軸，轉軸上穿設有若干個長度不等的調節桿，每一調節桿的末端貫通開設有固定孔，調節桿置于所述分切機機體上，在其固定孔和分切機機體上穿設有固定件，每一調節桿末端可分別螺接有若干個長度不等的支桿。本實用新型提供的一種分切機除塵機構，可以適應不同尺寸、不同用途的分切機，進行除塵操作。進行除塵操作。進行除塵操作。
