一種印刷用送紙分切機的制作方法

2024年04月11日國知局瀏覽量:0

一種印刷用送紙分切機的制作方法

本實用新型涉及分切機技術領域,具體為一種印刷用送紙分切機。

背景技術:

切紙裝置是裁切機械中的一種,在紙品加工中使用廣泛。由于印刷、包裝、書刊裝訂等生產從開料到印刷的成品及裝訂后毛本的裁切都需要切紙機進行裁切,因此切紙裝置是紙品加工的重要設備,已廣泛應用于印刷廠、裝訂廠、包裝廠、紙制品加工廠等。

現有的紙張切割通常采用人工裁切,裁切時還需手動裝夾紙張,效率不高,而且在紙張輸送過程中,很容易使得紙張進行經向移動,因此,紙張不平整在輸送過程中很容易送偏,切割時易導致紙張滑動,影響切割效果。

技術實現要素:

本實用新型的目的在于提供一種印刷用送紙分切機,以解決上述背景技術中提出的問題。

為實現上述目的,本實用新型提供如下技術方案:一種印刷用送紙分切機,包括切割裝置、平整裝置和轉動裝置,所述切割裝置包括工作臺,所述工作臺上表面開設有放置槽,所述放置槽內壁下表面開設有切割槽,所述工作臺后表面固定連接有豎板一,所述豎板一前表面固定連接有滑桿,所述滑桿前表面固定連接有豎板二,所述豎板二后表面下端與工作臺前表面固定連接在一起,所述滑桿表面活動套接有切割片;

所述工作臺右表面右端與平整裝置固定連接在一起。

所述平整裝置包括連接板一,所述連接板一左表面與工作臺右表面固定連接在一起,所述連接板一后表面螺紋內接有螺紋柱,所述螺紋柱后表面固定連接有轉帽,所述螺紋柱前表面活動套接有固定套,所述固定套前表面固定連接有連接板二,所述連接板二左表面與工作臺右表面固定連接在一起,所述螺紋柱表面后端固定連接有固定盤,所述固定盤前表面固定連接有連接柱,所述連接柱前表面固定連接有滑套;

所述連接板一前表面右端與轉動裝置活動連接在一起。

所述轉動裝置包括收納輥,所述收納輥后表面與連接板一前表面活動連接在一起,所述收納輥前表面與連接板二后表面活動連接在一起,所述收納輥內壁中部固定內接有連接套,所述連接套內壁活動內接有固定柱,所述固定柱內壁活動內接有輸出軸,所述輸出軸后端穿過連接板一后固定連接有電機,所述電機前表面與連接板一后表面固定連接在一起。

優選的,所述滑套活動套接在固定套表面上。

優選的,所述固定柱表面中部開設有環形槽,所述連接套活動內接在環形槽內部,所述連接套內壁與固定套表面固定連接在一起,所述固定柱前后表面分別與連接板二和連接板一固定連接在一起。

優選的,所述連接板二前表面左端對稱設置有與連接板一后表面左端相同的結構。

與現有技術相比,本實用新型的有益效果是:

(1)、該一種印刷用送紙分切機,此時再轉動轉帽,在轉帽的轉動下帶動螺紋柱轉動,螺紋柱帶動與之固定的固定盤發生轉動,在固定盤的轉動下帶動連接柱和滑套與其一同轉動起來,螺紋柱在轉動的過程中向后移動,帶動滑套隨其在固定套表面向后滑動,由于紙張鋪在滑套表面,此時由于摩擦力的作用帶動紙張拉伸,對不平整的紙張進行平整處理,連接套則帶動了與之固定的收納輥發生轉動,對紙張進行拉動,在紙張向右運動的過程中切割片對其進行完成切割,使得該裝置在使用時可對發生皺褶的紙張進行拉伸,使得分切效果更好。

(2)、該一種印刷用送紙分切機,使用時可在滑桿上滑動切割片,調整好切割片的位置,然后再打開電機,在電機的作用下帶動輸出軸發生轉動,輸出軸帶動連接套轉動,連接套則帶動了與之固定的收納輥發生轉動,對紙張進行拉動,在紙張向右運動的過程中切割片對其進行完成切割,使得該裝置在使用時可對切割片進行調節,適用于切割出任意大小的紙張,適用范圍更廣泛,便捷。

附圖說明

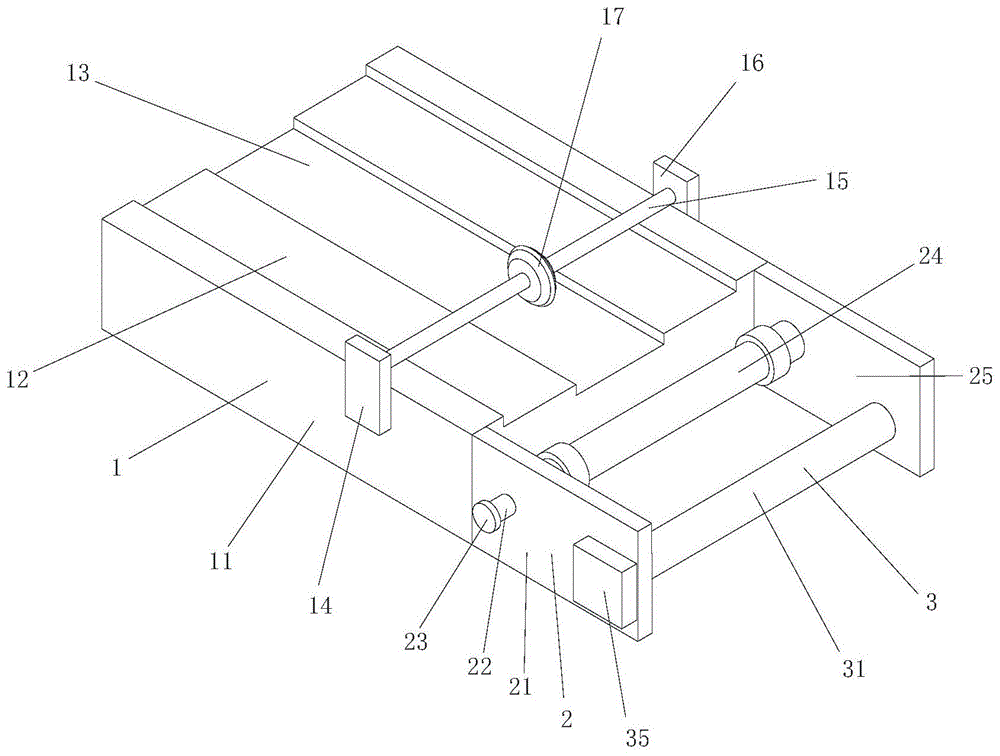

圖1為本實用新型立體結構示意圖;

圖2為本實用新型固定柱連接爆炸結構示意圖;

圖3為本實用新型固定套連接結構示意圖;

圖4為本實用新型收納輥連接結構示意圖。

圖中:1、切割裝置;11、工作臺;12、放置槽;13、切割槽;14、豎板一;15、滑桿;16、豎板二;17、切割片;2、平整裝置;21、連接板一;22、螺紋柱;23、轉帽;24、固定套;25、連接板二;26、固定盤;27、連接柱;28、滑套;3、轉動裝置;31、收納輥;32、連接套;33、固定柱;34、輸出軸;35、電機。

具體實施方式

下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。基于本實用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

請參閱圖1-圖4,本實用新型提供一種技術方案:一種印刷用送紙分切機,包括切割裝置1、平整裝置2和轉動裝置3,切割裝置1包括工作臺11,工作臺11上表面開設有放置槽12,放置槽12內壁下表面開設有切割槽13,工作臺11后表面固定連接有豎板一14,豎板一14前表面固定連接有滑桿15,滑桿15前表面固定連接有豎板二16,豎板二16后表面下端與工作臺11前表面固定連接在一起,滑桿15表面活動套接有切割片17;

工作臺11右表面右端與平整裝置2固定連接在一起。

平整裝置2包括連接板一21,連接板一21左表面與工作臺11右表面固定連接在一起,連接板一21后表面螺紋內接有螺紋柱22,螺紋柱22后表面固定連接有轉帽23,螺紋柱22前表面活動套接有固定套24,固定套24前表面固定連接有連接板二25,連接板二25前表面左端對稱設置有與連接板一21后表面左端相同的結構,連接板二25左表面與工作臺11右表面固定連接在一起,螺紋柱22表面后端固定連接有固定盤26,固定盤26前表面固定連接有連接柱27,連接柱27前表面固定連接有滑套28,滑套28活動套接在固定套24表面上;

連接板一21前表面右端與轉動裝置3活動連接在一起。

轉動裝置3包括收納輥31,收納輥31后表面與連接板一21前表面活動連接在一起,收納輥31前表面與連接板二25后表面活動連接在一起,收納輥31內壁中部固定內接有連接套32,連接套32內壁活動內接有固定柱33,固定柱33表面中部開設有環形槽,連接套32活動內接在環形槽內部,連接套32內壁與固定套24表面固定連接在一起,固定柱33前后表面分別與連接板二25和連接板一21固定連接在一起,固定柱33內壁活動內接有輸出軸34,輸出軸34后端穿過連接板一21后固定連接有電機35,電機35前表面與連接板一21后表面固定連接在一起,使用時,先將紙張一端平鋪在放置槽12表面穿過固定套24表面,另一端固定在收納輥31上,此時再轉動轉帽23,在轉帽23的轉動下帶動螺紋柱22轉動,螺紋柱22帶動與之固定的固定盤26發生轉動,在固定盤26的轉動下帶動連接柱27和滑套28與其一同轉動起來,螺紋柱22在轉動的過程中向后移動,帶動滑套28隨其在固定套24表面向后滑動,由于紙張鋪在滑套28表面,此時由于摩擦力的作用帶動紙張拉伸,對不平整的紙張進行平整處理,此時調整好切割片17的位置,然后再打開電機35,在電機35的作用下帶動輸出軸34發生轉動,輸出軸34帶動連接套32轉動,連接套32則帶動了與之固定的收納輥31發生轉動,對紙張進行拉動,在紙張向右運動的過程中切割片17對其進行完成切割,使得該裝置在使用時可對發生皺褶的紙張進行拉伸,使得分切效果更好,且在使用時可對切割片17進行調節,適用于切割出任意大小的紙張,適用范圍更廣泛,便捷。

具體的,本實用新型使用時:先將紙張一端平鋪在放置槽12表面穿過固定套24表面,另一端固定在收納輥31上,此時再轉動轉帽23,在轉帽23的轉動下帶動螺紋柱22轉動,螺紋柱22帶動與之固定的固定盤26發生轉動,在固定盤26的轉動下帶動連接柱27和滑套28與其一同轉動起來,螺紋柱22在轉動的過程中向后移動,帶動滑套28隨其在固定套24表面向后滑動,由于紙張鋪在滑套28表面,此時由于摩擦力的作用帶動紙張拉伸,對不平整的紙張進行平整處理,此時調整好切割片17的位置,然后再打開電機35,在電機35的作用下帶動輸出軸34發生轉動,輸出軸34帶動連接套32轉動,連接套32則帶動了與之固定的收納輥31發生轉動,對紙張進行拉動,在紙張向右運動的過程中切割片17對其進行完成切割,使得該裝置在使用時可對發生皺褶的紙張進行拉伸,使得分切效果更好,且在使用時可對切割片17進行調節,適用于切割出任意大小的紙張,適用范圍更廣泛,便捷。

在本實用新型的描述中,需要理解的是,術語“同軸”、“底部”、“一端”、“頂部”、“中部”、“另一端”、“上”、“一側”、“頂部”、“內”、“前部”、“中央”、“兩端”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

此外,術語“第一”、“第二”、“第三”、“第四”僅用于描述目的,而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量,由此,限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隱含地包括至少一個該特征。

在本實用新型中,除非另有明確的規定和限定,術語“安裝”、“設置”、“連接”、“固定”、“旋接”等術語應做廣義理解,例如,可以是固定連接,也可以是可拆卸連接,或成一體;可以是機械連接,也可以是電連接;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元件內部的連通或兩個元件的相互作用關系,除非另有明確的限定,對于本領域的普通技術人員而言,可以根據具體情況理解上述術語在本實用新型中的具體含義。

盡管已經示出和描述了本實用新型的實施例,對于本領域的普通技術人員而言,可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型,本實用新型的范圍由所附權利要求及其等同物限定。

技術特征:

1.一種印刷用送紙分切機,包括切割裝置(1)、平整裝置(2)和轉動裝置(3),所述切割裝置(1)包括工作臺(11),其特征在于:所述工作臺(11)上表面開設有放置槽(12),所述放置槽(12)內壁下表面開設有切割槽(13),所述工作臺(11)后表面固定連接有豎板一(14),所述豎板一(14)前表面固定連接有滑桿(15),所述滑桿(15)前表面固定連接有豎板二(16),所述豎板二(16)后表面下端與工作臺(11)前表面固定連接在一起,所述滑桿(15)表面活動套接有切割片(17);

所述工作臺(11)右表面右端與平整裝置(2)固定連接在一起。

2.根據權利要求1所述的一種印刷用送紙分切機,其特征在于:所述平整裝置(2)包括連接板一(21),所述連接板一(21)左表面與工作臺(11)右表面固定連接在一起,所述連接板一(21)后表面螺紋內接有螺紋柱(22),所述螺紋柱(22)后表面固定連接有轉帽(23),所述螺紋柱(22)前表面活動套接有固定套(24),所述固定套(24)前表面固定連接有連接板二(25),所述連接板二(25)左表面與工作臺(11)右表面固定連接在一起,所述螺紋柱(22)表面后端固定連接有固定盤(26),所述固定盤(26)前表面固定連接有連接柱(27),所述連接柱(27)前表面固定連接有滑套(28);

所述連接板一(21)前表面右端與轉動裝置(3)活動連接在一起。

3.根據權利要求2所述的一種印刷用送紙分切機,其特征在于:所述轉動裝置(3)包括收納輥(31),所述收納輥(31)后表面與連接板一(21)前表面活動連接在一起,所述收納輥(31)前表面與連接板二(25)后表面活動連接在一起,所述收納輥(31)內壁中部固定內接有連接套(32),所述連接套(32)內壁活動內接有固定柱(33),所述固定柱(33)內壁活動內接有輸出軸(34),所述輸出軸(34)后端穿過連接板一(21)后固定連接有電機(35),所述電機(35)前表面與連接板一(21)后表面固定連接在一起。

4.根據權利要求2所述的一種印刷用送紙分切機,其特征在于:所述滑套(28)活動套接在固定套(24)表面上。

5.根據權利要求3所述的一種印刷用送紙分切機,其特征在于:所述固定柱(33)表面中部開設有環形槽,所述連接套(32)活動內接在環形槽內部,所述連接套(32)內壁與固定套(24)表面固定連接在一起,所述固定柱(33)前后表面分別與連接板二(25)和連接板一(21)固定連接在一起。

6.根據權利要求2所述的一種印刷用送紙分切機,其特征在于:所述連接板二(25)前表面左端對稱設置有與連接板一(21)后表面左端相同的結構。

技術總結

本實用新型公開了一種印刷用送紙分切機,包括切割裝置、平整裝置和轉動裝置,切割裝置包括工作臺,工作臺上表面開設有放置槽,放置槽內壁下表面開設有切割槽,工作臺后表面固定連接有豎板一,豎板一前表面固定連接有滑桿,滑桿前表面固定連接有豎板二,豎板二后表面下端與工作臺前表面固定連接在一起,滑桿表面活動套接有切割片,工作臺右表面右端與平整裝置固定連接在一起,平整裝置包括連接板一,連接板一左表面與工作臺右表面固定連接在一起,使得該裝置在使用時可對發生皺褶的紙張進行拉伸,使得分切效果更好,且在使用時可對切割片進行調節,適用于切割出任意大小的紙張,適用范圍更廣泛,便捷。

技術研發人員:周奇勝;桂路路;孫開偉

受保護的技術使用者:安徽省瑞爾印務有限公司

技術研發日:2020.12.30

技術公布日:2021.08.24
