一種無接縫彈性紙管固定裝置的制作方法

2024年04月27日國知局瀏覽量:0

一種無接縫彈性紙管固定裝置的制作方法

本實用新型涉及固定裝置技術領域,具體為一種無接縫彈性紙管固定裝置。

背景技術:

目前在紙管的加工流程當中需要對紙管進行分切處理,分切處理一般要用到紙管分切機這種設備。

根據專利201721323109.4可知,一種分切機的紙管固定裝置,包括分切平臺、支撐架和工作電源,所述分切平臺底部左右兩側分別安裝有支撐桿a和支撐桿b,所述分切平臺前側中間安裝有工作電源,所述工作電源前側左端安裝有控制開關a,所述控制開關a右側安裝有控制開關b,所述控制開關b右側安裝有控制開關c,所述分切平臺頂部左右兩側均連接有支撐架,所述支撐架頂部左側安裝有切割器。

目前,現有的無接縫彈性紙管固定裝置還存在著一些不足的地方,例如;1、現有的無接縫彈性紙管固定裝置不能根據紙管內徑的大小來調節固定桿之間的間距,減小了固定裝置對紙管固定時的范圍,降低了紙管固定時的牢固性,2、現有的無接縫彈性紙管固定裝置上的固定板在轉動時的靈活性比較差固定板與連接座之間的摩擦力比較大,縮短了固定板的使用壽命。為此,需要設計新的技術方案給予解決。

技術實現要素:

本實用新型的目的在于提供一種無接縫彈性紙管固定裝置,解決了背景技術中所提出的問題。

為實現上述目的,本實用新型提供如下技術方案:一種無接縫彈性紙管固定裝置,包括固定平臺,所述固定平臺上設置有支撐架,所述支撐架上設置有電機和連接座,所述電機通過鉚釘與所述支撐架的左端相連接,所述連接座活動連接在所述支撐架下方的右側,所述電機的右端設置有固定座,所述固定座上設置有內置槽,所述內置槽的內部設置有推動器,所述推動器的內部設置有推動桿,所述推動桿上設置有固定桿;

所述連接座的內部設置有軸承,所述軸承的中心處設置有固定軸,所述固定軸的左端設置有固定板,所述固定板上設置有固定套和嵌合槽,所述固定套活動連接在所述固定板的左表面,所述嵌合槽位于所述固定板的內部,所述嵌合槽的內部設置有伸縮桿。

作為本實用新型的一種優選實施方式,所述支撐架采用鋁合金的材質制作,并且通過鉚釘與所述固定平臺的上表面相連接。

作為本實用新型的一種優選實施方式,所述固定座采用合金鋼的材質制作,并且通過鉚釘與所述電機的右端相連接,所述內置槽的右端貫穿所述固定座的右表面。

作為本實用新型的一種優選實施方式,所述推動器通過鉚釘對稱連接在所述固定座的內部,所述推動桿的一端通過鉚釘與所述固定桿相連接,所述推動桿的另一端嵌合在所述推動器的內部,并且與所述推動器的內部活動連接。

作為本實用新型的一種優選實施方式,所述固定軸的右端嵌合在所述軸承的中心處,并且與所述軸承的中心處固定連接,所述固定軸的左端通過鉚釘與所述固定板相連接,所述固定板的右表面與所述連接座的左表面活動連接,所述固定套的位置與所述固定桿位置相對應,所述伸縮桿呈“魚竿”狀,并且通過鉚釘與所述固定套的左端固定連接。

與現有技術相比,本實用新型的有益效果如下:

1、本實用新型通過推動器、推動桿、嵌合槽和伸縮桿的結合,在對紙管進行固定的時候,首先將紙管套在固定桿的外部,再由推動器通過推動桿帶動固定桿在固定座上進行移動,直到將紙管夾緊為止,同時固定套套在固定桿的右端,并且跟隨著固定桿進行一起移動,在固定套進行移動的時候伸縮桿會在嵌合槽的內部進行伸縮,有效的根據紙管內徑的大小來調節固定桿之間的間距,增加了固定裝置對紙管固定時的范圍,提高了紙管固定時的牢固性。

2、本實用新型通過在連接座的內部增加軸承,有效的增強了固定板在轉動時的靈活性,降低了固定板與連接座之間的摩擦力,延長了固定板的使用壽命。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述,本實用新型的其它特征、目的和優點將會變得更明顯:

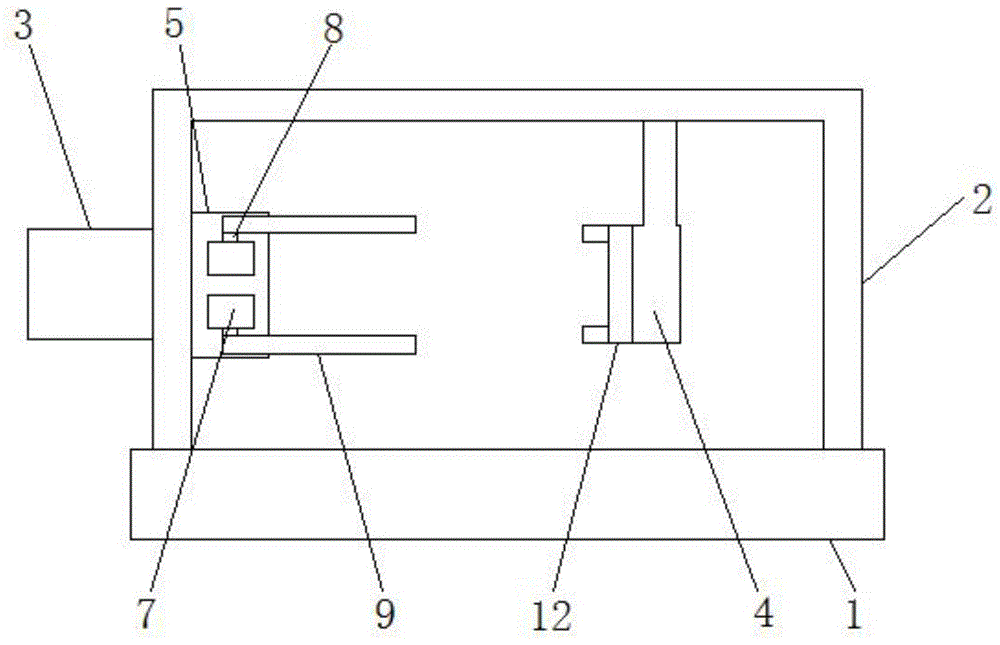

圖1為本實用新型一種無接縫彈性紙管固定裝置的主視圖;

圖2為本實用新型一種無接縫彈性紙管固定裝置的連接座俯視圖;

圖3為本實用新型一種無接縫彈性紙管固定裝置的連接座剖視圖。

圖中:固定平臺1、支撐架2、電機3、連接座4、固定座5、內置槽6、推動器7、推動桿8、固定桿9、軸承10、固定軸11、固定板12、固定套13、嵌合槽14、伸縮桿15。

具體實施方式

下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例。

在本實用新型的描述中,需要理解的是,術語“上”、“下”、“前”、“后”、“左”、“右”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

請參閱圖1-圖3,本實用新型提供一種技術方案:一種無接縫彈性紙管固定裝置,包括固定平臺1,所述固定平臺1上設置有支撐架2,所述支撐架2上設置有電機3和連接座4,所述電機3通過鉚釘與所述支撐架2的左端相連接,所述連接座4活動連接在所述支撐架2下方的右側,所述電機3的右端設置有固定座5,所述固定座5上設置有內置槽6,所述內置槽6的內部設置有推動器7,所述推動器7的內部設置有推動桿8,所述推動桿8上設置有固定桿9;

所述連接座4的內部設置有軸承10,所述軸承10的中心處設置有固定軸11,所述固定軸11的左端設置有固定板12,所述固定板12上設置有固定套13和嵌合槽14,所述固定套13活動連接在所述固定板12的左表面,所述嵌合槽14位于所述固定板12的內部,所述嵌合槽14的內部設置有伸縮桿15,本實施例中(如圖1、圖2和圖3所示)通過推動器7、推動桿8、嵌合槽14和伸縮桿15的結合,在對紙管進行固定的時候,首先將紙管套在固定桿9的外部,再由推動器7通過推動桿8帶動固定桿9在固定座5上進行移動,直到將紙管夾緊為止,同時固定套13套在固定桿9的右端,并且跟隨著固定桿9進行一起移動,在固定套13進行移動的時候伸縮桿15會在嵌合槽14的內部進行伸縮,有效的根據紙管內徑的大小來調節固定桿9之間的間距,增加了固定裝置對紙管固定時的范圍,提高了紙管固定時的牢固性,通過在連接座4的內部增加軸承10,有效的增強了固定板12在轉動時的靈活性,降低了固定板12與連接座4之間的摩擦力,延長了固定板12的使用壽命。

本實施例中(請參閱圖1),所述支撐架2采用鋁合金的材質制作,并且通過鉚釘與所述固定平臺1的上表面相連接,其作用在于能有效的提高了支撐架2使用時的穩定性。

本實施例中(請參閱圖2),所述固定座5采用合金鋼的材質制作,并且通過鉚釘與所述電機3的右端相連接,所述內置槽6的右端貫穿所述固定座5的右表面,其作用在于能有效的提高了固定座5使用時的耐磨性和抗氧化性。

本實施例中(請參閱圖1),所述推動器7通過鉚釘對稱連接在所述固定座5的內部,所述推動桿8的一端通過鉚釘與所述固定桿9相連接,所述推動桿8的另一端嵌合在所述推動器7的內部,并且與所述推動器7的內部活動連接,其作用在于能有效的提高了固定桿9位置調節時的便捷性。

本實施例中(請參閱圖3),所述固定軸11的右端嵌合在所述軸承10的中心處,并且與所述軸承10的中心處固定連接,所述固定軸11的左端通過鉚釘與所述固定板12相連接,所述固定板12的右表面與所述連接座4的左表面活動連接,所述固定套13的位置與所述固定桿9位置相對應,所述伸縮桿15呈“魚竿”狀,并且通過鉚釘與所述固定套13的左端固定連接,其作用在于能有效的提高了固定套13位置調節時的便捷性。

需說明的是,本實用新型一種無接縫彈性紙管固定裝置包括固定平臺1、支撐架2、電機3、連接座4、固定座5、內置槽6、推動器7、推動桿8、固定桿9、軸承10、固定軸11、固定板12、固定套13、嵌合槽14、伸縮桿15等部件均為通用標準件或本領域技術人員知曉的部件,其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知,在一種無接縫彈性紙管固定裝置使用的時候,通過推動器7、推動桿8、嵌合槽14和伸縮桿15的結合,在對紙管進行固定的時候,首先將紙管套在固定桿9的外部,再由推動器7通過推動桿8帶動固定桿9在固定座5上進行移動,直到將紙管夾緊為止,同時固定套13套在固定桿9的右端,并且跟隨著固定桿9進行一起移動,在固定套13進行移動的時候伸縮桿15會在嵌合槽14的內部進行伸縮,有效的根據紙管內徑的大小來調節固定桿9之間的間距,增加了固定裝置對紙管固定時的范圍,提高了紙管固定時的牢固性,通過在連接座4的內部增加軸承10,有效的增強了固定板12在轉動時的靈活性,降低了固定板12與連接座4之間的摩擦力,延長了固定板12的使用壽命。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言,顯然本實用新型不限于上述示范性實施例的細節,而且在不背離本實用新型的精神或基本特征的情況下,能夠以其他的具體形式實現本實用新型。因此,無論從哪一點來看,均應將實施例看作是示范性的,而且是非限制性的,本實用新型的范圍由所附權利要求而不是上述說明限定,因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外,應當理解,雖然本說明書按照實施方式加以描述,但并非每個實施方式僅包含一個獨立的技術方案,說明書的這種敘述方式僅僅是為清楚起見,本領域技術人員應當將說明書作為一個整體,各實施例中的技術方案也可以經適當組合,形成本領域技術人員可以理解的其他實施方式。

技術特征:

1.一種無接縫彈性紙管固定裝置,包括固定平臺(1),其特征在于:所述固定平臺(1)上設置有支撐架(2),所述支撐架(2)上設置有電機(3)和連接座(4),所述電機(3)通過鉚釘與所述支撐架(2)的左端相連接,所述連接座(4)活動連接在所述支撐架(2)下方的右側,所述電機(3)的右端設置有固定座(5),所述固定座(5)上設置有內置槽(6),所述內置槽(6)的內部設置有推動器(7),所述推動器(7)的內部設置有推動桿(8),所述推動桿(8)上設置有固定桿(9);

所述連接座(4)的內部設置有軸承(10),所述軸承(10)的中心處設置有固定軸(11),所述固定軸(11)的左端設置有固定板(12),所述固定板(12)上設置有固定套(13)和嵌合槽(14),所述固定套(13)活動連接在所述固定板(12)的左表面,所述嵌合槽(14)位于所述固定板(12)的內部,所述嵌合槽(14)的內部設置有伸縮桿(15)。

2.根據權利要求1所述的一種無接縫彈性紙管固定裝置,其特征在于:所述支撐架(2)采用鋁合金的材質制作,并且通過鉚釘與所述固定平臺(1)的上表面相連接。

3.根據權利要求1所述的一種無接縫彈性紙管固定裝置,其特征在于:所述固定座(5)采用合金鋼的材質制作,并且通過鉚釘與所述電機(3)的右端相連接,所述內置槽(6)的右端貫穿所述固定座(5)的右表面。

4.根據權利要求1所述的一種無接縫彈性紙管固定裝置,其特征在于:所述推動器(7)通過鉚釘對稱連接在所述固定座(5)的內部,所述推動桿(8)的一端通過鉚釘與所述固定桿(9)相連接,所述推動桿(8)的另一端嵌合在所述推動器(7)的內部,并且與所述推動器(7)的內部活動連接。

5.根據權利要求1所述的一種無接縫彈性紙管固定裝置,其特征在于:所述固定軸(11)的右端嵌合在所述軸承(10)的中心處,并且與所述軸承(10)的中心處固定連接,所述固定軸(11)的左端通過鉚釘與所述固定板(12)相連接,所述固定板(12)的右表面與所述連接座(4)的左表面活動連接,所述固定套(13)的位置與所述固定桿(9)位置相對應,所述伸縮桿(15)呈“魚竿”狀,并且通過鉚釘與所述固定套(13)的左端固定連接。

技術總結

本實用新型公開了一種無接縫彈性紙管固定裝置,其結構包括固定平臺,所述固定平臺上設置有支撐架,所述支撐架上設置有電機和連接座,所述電機通過鉚釘與所述支撐架的左端相連接,所述連接座活動連接在所述支撐架下方的右側,所述電機的右端設置有固定座,所述固定座上設置有內置槽,所述內置槽的內部設置有推動器,所述推動器的內部設置有推動桿,所述推動桿上設置有固定桿;所述連接座的內部設置有軸承,所述軸承的中心處設置有固定軸,所述固定軸的左端設置有固定板,所述固定板上設置有固定套和嵌合槽。本實用新型根據紙管內徑的大小來調節固定桿之間的間距,增加了固定裝置對紙管固定時的范圍,提高了紙管固定時的牢固性。

技術研發人員:張文艷;王志勇;梁振峰;劉雷

受保護的技術使用者:保定樂凱包裝材料有限公司

技術研發日:2019.11.22

技術公布日:2020.09.08
