本實用新型涉及一種具有自動糾偏調節功能的分切機。

背景技術：

原先分切機放卷機構不具備自動糾偏調節功能，導致分切下來的金屬化膜不均勻；之前的收卷的機構收卷時，收卷的壓力會隨著收卷直徑的不斷增大而增大，從而導致了收卷的金屬化膜內外松緊不一致。

技術實現要素：

本實用新型要解決收卷的金屬化膜內外松緊不一致的技術問題，為此提供一種具有自動糾偏調節功能的分切機。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種具有自動糾偏調節功能的分切機，包括：固定安裝在第一底板上的糾偏調節器，所述糾偏調節器與糾偏相機電性連接，所述糾偏相機位于所述糾偏調節器的上方，并固定安裝在機架上，所述糾偏相機檢測輥軸上金屬化膜的邊線，所述糾偏調節器調節放卷機構；通過放卷墻板固定安裝在所述機架上的所述放卷機構，所述放卷機構位于所述糾偏相機的右側；位于收卷裝置上方的邊料機構，所述收卷裝置與所述邊料機構均固定安裝在所述機架上，所述收卷裝置位于所述糾偏相機的上方。

優選地，所述邊料機構還包括兩個相互對稱的導向桿，所述導向桿的一端固定安裝在固定座上，其另一端穿過兩個相互對稱的收料裝置，并固定安裝在另一個所述固定座上，兩個所述固定座均安裝在所述機架上；收料裝置包括固定安裝在第二底板上的第四氣缸，所述第四氣缸的活動端固定安裝在第二滑塊座，所述第二滑塊座通過滑軌安裝在所述第二底板上，所述第二滑塊座上還安裝著邊料輪，所述第二滑塊座上還固定安裝著手柄，所述手柄與所述第四氣缸不在所述第二滑塊座的同一側。

優選地，所述收卷裝置包括在兩個相互對稱的氣脹軸的兩端均安裝著移動裝置，在同一側兩個相鄰的所述移動裝置通過兩個相互對稱的第一滑軌連接，所述第一滑軌固定安裝在所述機架上；其中所述移動裝置包括通過傳動軸與所述氣脹軸連接的收卷電機，所述收卷電機固定安裝在第一滑塊座上，所述第一滑塊座安裝在所述第一滑軌上，所述第一滑塊座與第一氣缸的活動端固定連接，所述第一氣缸的固定端固定安裝在所述機架上；所述移動裝置還包括固定安裝在所述機架上的第三氣缸，所述第三氣缸的活動端通過連接頭與所述傳動軸連接；所述移動裝置還包括固定安裝在第一滑塊座上的第二氣缸，所述第二氣缸通過頂塊與所述氣脹軸連接。

優選地，一個所述移動裝置上的第一滑塊座通過連接板與另一個所述移動裝置上的第一滑塊座連接，且所述一個移動裝置與所述另一個所述移動裝置不在同一側。

優選地，所述分切機還包括位于兩個氣脹軸中間的主卷輥，并安裝在所述機架上，所述主卷輥的下方設置有壓輪，所述壓輪的下方設置有導向輥，所述導向輥的斜下方設置有展平輥，所述展平輥的右側設置有第一導向軸、第二導向軸，其中所述第一導向軸設置在所述第二導向軸的下方，所述第一導向軸與所述第二導向軸均安裝在所述放卷墻板。

優選地，所述的展平輥、導向輥、壓輪均安裝在所述機架上，所述機架上還安裝著控制面板、地腳及墻板。

本實用新型的工作原理是：

金屬化膜從放卷機構出來，經過各個導向輥，展平輥，切刀，壓輪主卷輥，在收卷機構的氣脹軸上卷繞，兩側邊料在邊料收卷機構上卷繞；

糾偏相機與糾偏調節器的工作原理：先由糾偏相機檢測輥軸上金屬化膜的邊線，來判斷放卷軸是否偏移設定路線，然后通過糾偏調節器來調節左右微調放卷機構，使得金屬化膜能夠工作在設計的路線上；

收卷裝置工作原理：兩側第一氣缸同時動作使得第一滑軌座移動，從而將第一滑塊座壓向主卷輥，然后將經過主卷輥的金屬化膜卷繞到收卷氣脹軸上，然后收卷電機通過傳動軸帶動手卷氣脹軸轉動，完成收卷動作；同時在收卷的過程中，隨著直徑的增大，第一氣缸的壓力根據設定的值來調節相應的壓力值，使得收卷的壓力恒定；

邊料機構工作原理：收邊料機構的底板通過左右移動調節適當?shù)奈恢茫ㄟ^手柄鎖死，第四氣缸動作將邊料輪通過滑軌下移，壓在主卷輥上，再將切刀切下的兩側邊料卷繞在收卷邊料輪，然后隨著主卷輥的轉動而轉動，從而實現收卷邊料；氣缸可以通過氣壓設定使得收卷邊料的壓力恒定；避免隨著卷繞直徑的增大壓力變大的情況；從而保證邊料能順利收卷。

本實用新型所達到的有益效果是：

1.本實用新型通過糾偏相機與糾偏調節器的配合使用，使得金屬化膜在收卷的時候能保證收卷金屬化膜分切的更加均勻；

2.本實用新型通過收卷裝置恒壓力調節功能，使得收卷的金屬化膜內外松緊一致；

3.本實用新型具備邊料收卷功能；同時邊料收卷也具備恒壓力調節功能；使得邊料不會再收卷的過程中散開；

4.本實用新型收卷的金屬化膜質量更高穩定；效率更高。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

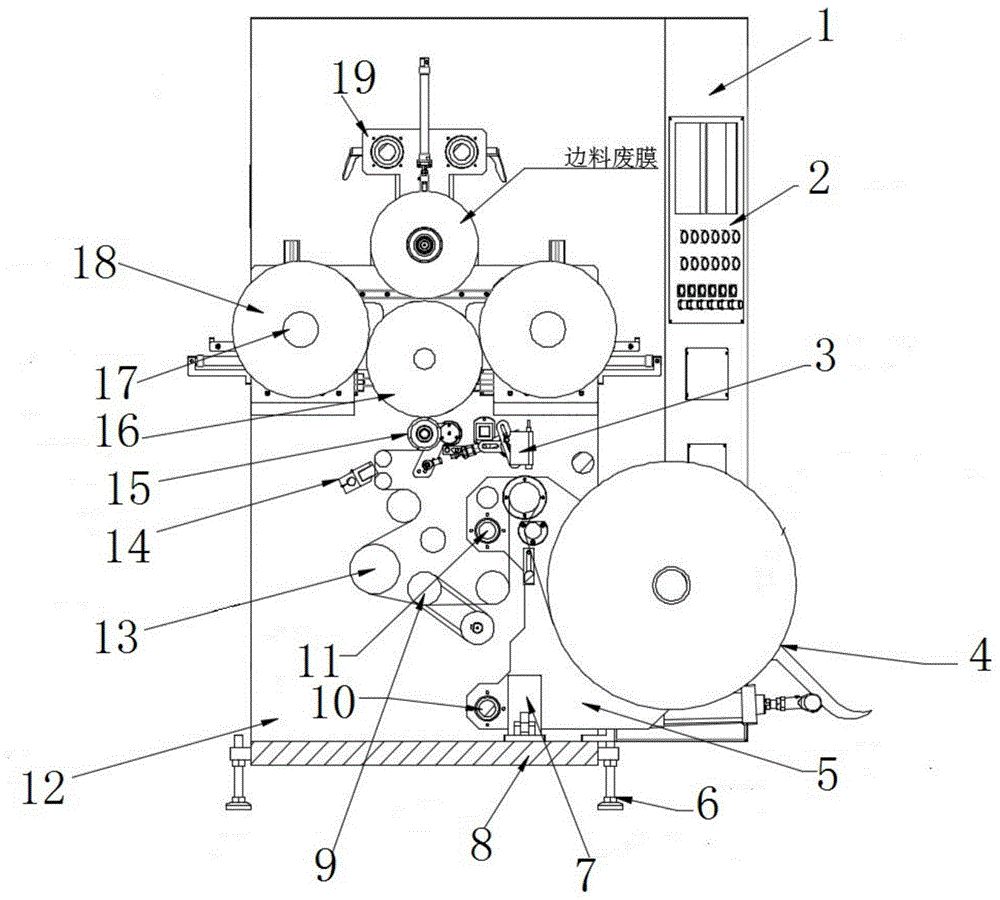

圖1為本實用新型的正視圖；

圖2為本實用新型的三維結構示意圖；

圖3為本實用新型的收卷裝置結構示意圖；

圖4為本實用新型的邊料機構結構示意圖。

圖示：機架1、控制面板2、糾偏相機3、放卷機構4、放卷墻板5、地腳6、糾偏調節器7、第一底板8、展平輥9、第一導向軸10、第二導向軸11、墻板12、導向輥13、切刀14、壓輪15、主卷輥16、氣脹軸17、收卷裝置18、邊料機構19、主卷軸20、第一氣缸21、第二氣缸22、第三氣缸23、頂塊24、連接板25、傳動軸26、收卷電機27、第一滑軌28、第一滑塊座29、第四氣缸30、手柄31、第二底板32、第二滑塊座33、第二滑軌34、邊料輪35、導向桿36、固定座37。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1至圖4所示，一種具有自動糾偏調節功能的分切機，包括：所述分切機包括位于兩個氣脹軸17中間的主卷輥16，并安裝在所述機架1上，所述主卷輥16的下方設置有壓輪15，所述壓輪15的下方設置有導向輥13，所述導向輥13的斜下方設置有展平輥9，所述展平輥9的右側設置有第一導向軸10、第二導向軸11，其中所述第一導向軸10設置在所述第二導向軸11的下方，所述第一導向軸10與所述第二導向軸11均安裝在所述放卷墻板5。所述的展平輥9、導向輥13、壓輪15均安裝在所述機架1上，所述機架1上還安裝著控制面板2、地腳6及墻板12。所述分切機還包括固定安裝在第一底板8上的糾偏調節器7，所述糾偏調節器7與糾偏相機3電性連接，所述糾偏相機3位于所述糾偏調節器7的上方，并固定安裝在機架1上，所述糾偏相機3檢測輥軸上金屬化膜的邊線，所述糾偏調節器7調節放卷機構；所述分切機還包括通過放卷墻板5固定安裝在所述機架1上的放卷機構4，所述放卷機構4位于所述糾偏相機3的右側；所述分切機還包括位于收卷裝置18上方的邊料機構19，所述收卷裝置18與所述邊料機構19均固定安裝在所述機架1上，所述收卷裝置18位于所述糾偏相機3的上方。

在本實施例中，所述邊料機構19還包括兩個相互對稱的導向桿36，所述導向桿36的一端固定安裝在固定座37上，其另一端穿過兩個相互對稱的收料裝置，并固定安裝在另一個所述固定座37上，兩個所述固定座均安裝在所述機架1上；收料裝置包括固定安裝在第二底板32上的第四氣缸30，所述第四氣缸30的活動端固定安裝在第二滑塊座33，所述第二滑塊座33通過滑軌34安裝在所述第二底板32上，所述第二滑塊座33上還安裝著邊料輪35，所述第二滑塊座33上還固定安裝著手柄31，所述手柄31與所述第四氣缸30不在所述第二滑塊座33的同一側。

在本實施例中，所述收卷裝置18包括在兩個相互對稱的氣脹軸17的兩端均安裝著移動裝置，在同一側兩個相鄰的所述移動裝置通過兩個相互對稱的第一滑軌28連接，所述第一滑軌28固定安裝在所述機架1上；其中所述移動裝置包括通過傳動軸26與所述氣脹軸17連接的收卷電機27，所述收卷電機27固定安裝在第一滑塊座29上，所述第一滑塊座29安裝在所述第一滑軌28上，所述第一滑塊座29與第一氣缸21的活動端固定連接，所述第一氣缸21的固定端固定安裝在所述機架1上；所述移動裝置還包括固定安裝在所述機架1上的第三氣缸23，所述第三氣缸23的活動端通過連接頭與所述傳動軸26連接；所述移動裝置還包括固定安裝在所述第一滑塊座29上的第二氣缸22，所述第二氣缸22通過頂塊24與所述氣脹軸17連接；一個所述移動裝置上的第一滑塊座29通過連接板25與另一個所述移動裝置上的第一滑塊座29連接，且所述一個移動裝置與所述另一個所述移動裝置不在同一側。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種具有自動糾偏調節功能的分切機，其特征在于，包括：固定安裝在第一底板上的糾偏調節器，所述糾偏調節器與糾偏相機電性連接，所述糾偏相機位于所述糾偏調節器的上方，并固定安裝在機架上，所述糾偏相機可檢測輥軸上金屬化膜的邊線，所述糾偏調節器可調節放卷機構；所述放卷機構通過放卷墻板固定安裝在所述機架上，所述放卷機構位于所述糾偏相機的右側；位于收卷裝置上方的邊料機構，所述收卷裝置與所述邊料機構均固定安裝在所述墻板上，所述收卷裝置位于所述糾偏相機的上方。

2.根據權利要求1所述的一種具有自動糾偏調節功能的分切機，其特征是：所述邊料機構還包括兩個相互對稱的導向桿，所述導向桿的一端固定安裝在固定座上，其另一端穿過兩個相互對稱的收料裝置，并固定安裝在另一個所述固定座上，兩個所述固定座均安裝在所述墻板上；收料裝置包括固定安裝在第二底板上的第四氣缸，所述第四氣缸的活動端固定安裝在第二滑塊座，所述第二滑塊座通過滑軌安裝在所述第二底板上，所述第二滑塊座上還安裝著邊料輪，所述第二滑塊座上還固定安裝著手柄，所述手柄與所述第四氣缸不在所述第二滑塊座的同一側。

3.根據權利要求1所述的一種具有自動糾偏調節功能的分切機，其特征是：所述收卷裝置包括在兩個相互對稱的氣脹軸的兩端均安裝著移動裝置，在同一側兩個相鄰的所述移動裝置通過兩個相互對稱的第一滑軌連接，所述第一滑軌固定安裝在所述機架上；其中所述移動裝置包括通過傳動軸與所述氣脹軸連接的收卷電機，所述收卷電機固定安裝在第一滑塊座上，所述第一滑塊座安裝在所述第一滑軌上，所述第一滑塊座與第一氣缸的活動端固定連接，所述第一氣缸的固定端固定安裝在所述機架上；所述移動裝置還包括固定安裝在所述機架上的第三氣缸，所述第三氣缸的活動端通過連接頭與所述傳動軸連接；所述移動裝置還包括固定安裝在所述第一滑塊座上的第二氣缸，所述第二氣缸通過頂塊與所述氣脹軸連接。

4.根據權利要求3所述的一種具有自動糾偏調節功能的分切機，其特征是：一個所述移動裝置上的第一滑塊座通過連接板與另一個所述移動裝置上的第一滑塊座連接，且所述一個移動裝置與所述另一個所述移動裝置不在同一側。

5.根據權利要求4所述的一種具有自動糾偏調節功能的分切機，其特征是：所述分切機還包括位于兩個氣脹軸中間的主卷輥，并安裝在所述機架上，所述主卷輥的下方設置有壓輪，所述壓輪的下方設置有導向輥，所述導向輥的斜下方設置有展平輥，所述展平輥的右側設置有第一導向軸、第二導向軸，其中所述第一導向軸設置在所述第二導向軸的下方，所述第一導向軸與所述第二導向軸均安裝在所述放卷墻板。

6.根據權利要求5所述的一種具有自動糾偏調節功能的分切機，其特征是：所述的展平輥、導向輥、壓輪均安裝在所述機架上，所述機架上還安裝著控制面板、地腳及墻板。

技術總結

本實用新型公開了一種具有自動糾偏調節功能的分切機，包括：固定安裝在第一底板上的糾偏調節器，所述糾偏調節器與糾偏相機電性連接，所述糾偏相機位于所述糾偏調節器的上方，并固定安裝在機架上，所述糾偏相機可檢測輥軸上金屬化膜的邊線，所述糾偏調節器可調節放卷機構；所述放卷機構通過放卷墻板固定安裝在所述機架上，所述放卷機構位于所述糾偏相機的右側；位于收卷裝置上方的邊料機構，所述收卷裝置與所述邊料機構均固定安裝在所述機架上，所述收卷裝置位于所述糾偏相機的上方；本實用新型金屬化膜在收卷的時候能保證收卷金屬化膜分切的更加均勻。

技術研發人員：陳中威

受保護的技術使用者：常州聯威自動化設備有限公司

技術研發日：2019.12.23

技術公布日：2020.12.04
