本技術涉及隔膜收卷，具體涉及一種隔膜分切機的獨立臂收卷結構。

背景技術：

1、隨著電池市場的飛速發展，對隔膜質量的要求也日益提高，隔膜在鋰電池的應用中起著重要作用；隔膜在生產完成后，通常都需要使用收卷裝置進行收卷，以便于隔膜卷繞在收卷筒上形成膜卷；但是在收卷的過程中，隔膜往往會出現輕微的左右擺動，從而使得收卷在收卷筒上的隔膜不整齊，這不利于收卷筒的搬運。

2、為解決上述問題，傳統的解決方式是在收卷筒上設置限位板，以此限定薄膜收卷在收卷筒上的位置，但是此種形式往往容易造成隔膜的邊部受到擠壓、褶皺，從而影響隔膜的質量，而且傳統的收卷裝置在進行薄膜收卷時，也容易在隔膜的中間位置處產生褶皺，并且往往會使得收卷在收卷筒上的隔膜過于松散，不利于收卷完成后的收卷筒進行運輸。

技術實現思路

1、本實用新型所要解決的問題是提供一種隔膜分切機的獨立臂收卷結構，通過伸縮組件對獨立臂組件的彎折程度進行調整，以改變過輥對卷繞在收卷筒上的隔膜的壓力，從而消除隔膜在卷繞過程中出現的翹邊和褶皺現象。

2、為達到上述目的，本實用新型采用的技術方案為：

3、一種隔膜分切機的獨立臂收卷結構，包括至少一對相對設置的獨立臂組件，兩個所述獨立臂組件之間安裝有能夠轉動的收卷筒，且所述收卷筒的一側設置有過輥；每個所述獨立臂組件均包括固定臂，所述固定臂的一端轉動連接有擺動臂，所述收卷筒安裝于所述擺動臂遠離所述固定臂的一端；所述固定臂上還安裝有伸縮組件，所述伸縮組件的輸出端與所述擺動臂相連，并能夠驅動所述擺動臂相對于所述固定臂翻轉。

4、本實用新型一個較佳實施例中，兩個所述擺動臂的內側均安裝有能夠轉動的氣脹環組件，且兩個所述氣脹環組件能夠分別嵌入所述收卷筒的兩端。

5、本實用新型一個較佳實施例中，所述固定臂與所述擺動臂的連接處轉動安裝有齒輪，且所述齒輪能夠通過同步帶帶動所述氣脹環組件旋轉。

6、本實用新型一個較佳實施例中，所述擺動臂的內部設置有張緊輪，所述張緊輪貼合于所述同步帶的外側，且所述張緊輪的輪軸能夠穿過所述擺動臂延伸至其外部。

7、本實用新型一個較佳實施例中，所述獨立臂組件的下方設置有轉動的滑差軸，所述滑差軸的外圈與所述齒輪嚙合以驅動其旋轉。

8、本實用新型一個較佳實施例中，所述伸縮組件的主體與所述固定臂之間轉動連接，所述伸縮組件的輸出端與所述擺動臂之間轉動連接。

9、本實用新型一個較佳實施例中，所述獨立臂組件的下方設置有導軌，所述固定臂的底部連接有滑座，且所述滑座滑動套設于所述導軌上。

10、本實用新型解決了背景技術中存在的缺陷，本實用新型的有益效果：

11、（1）本實用新型中，根據翹邊的嚴重程度，可通過伸縮組件調整收卷壓力，以此改變過輥對膜卷的壓力，從而消除隔膜收卷過程中出現的翹邊現象，通過該結構，可消除收卷過程中產生的褶皺和翹邊問題，并能使隔膜緊湊收卷在收卷筒上，便于收卷筒的運輸，且能達到提高生產效率的目的。

12、（2）本實用新型中，經滑差軸驅動齒輪轉動，齒輪通過同步帶帶動氣脹環組件旋轉，進而可使得收卷筒轉動，以實現對隔膜的主動收卷功能；該結構設計巧妙，空間利用緊湊，且穩定性高，能夠大大提高隔膜收卷工作的效率。

技術特征：

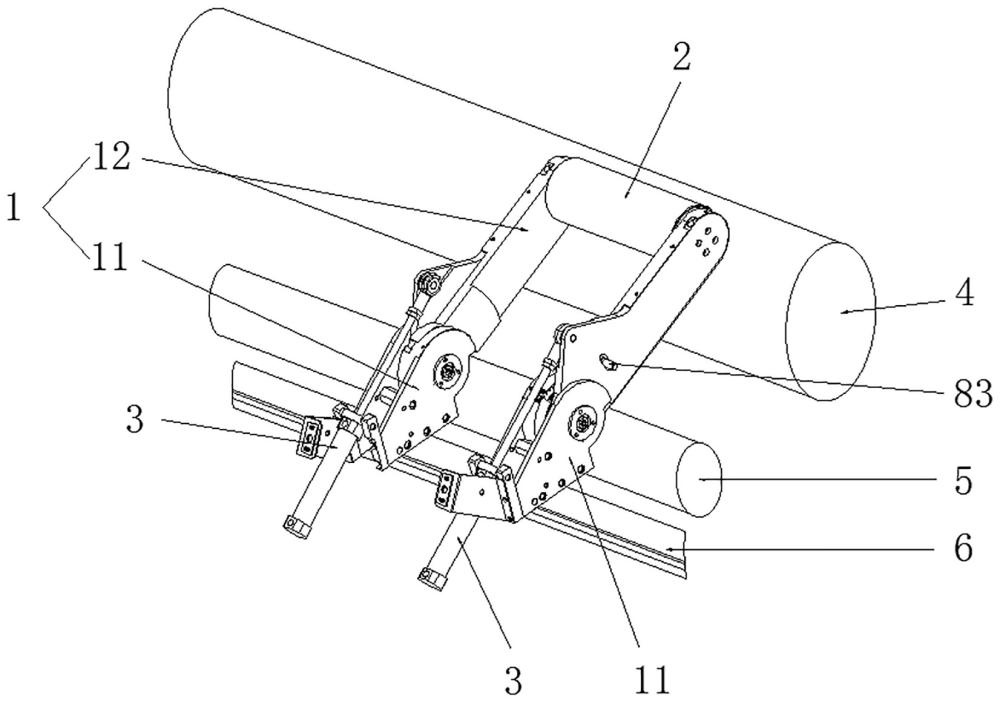

1.一種隔膜分切機的獨立臂收卷結構，其特征在于：包括至少一對相對設置的獨立臂組件（1），兩個所述獨立臂組件（1）之間安裝有能夠轉動的收卷筒（2），且所述收卷筒（2）的一側設置有過輥（4）；

2.根據權利要求1所述的隔膜分切機的獨立臂收卷結構，其特征在于：兩個所述擺動臂（12）的內側均安裝有能夠轉動的氣脹環組件（7），且兩個所述氣脹環組件（7）能夠分別嵌入所述收卷筒（2）的兩端。

3.根據權利要求2所述的隔膜分切機的獨立臂收卷結構，其特征在于：所述固定臂（11）與所述擺動臂（12）的連接處轉動安裝有齒輪（81），且所述齒輪（81）能夠通過同步帶（82）帶動所述氣脹環組件（7）旋轉。

4.根據權利要求3所述的隔膜分切機的獨立臂收卷結構，其特征在于：所述擺動臂（12）的內部設置有張緊輪（83），所述張緊輪（83）貼合于所述同步帶（82）的外側，且所述張緊輪（83）的輪軸能夠穿過所述擺動臂（12）延伸至其外部。

5.根據權利要求4所述的隔膜分切機的獨立臂收卷結構，其特征在于：所述獨立臂組件（1）的下方設置有轉動的滑差軸（5），所述滑差軸（5）的外圈與所述齒輪（81）嚙合以驅動其旋轉。

6.根據權利要求1所述的隔膜分切機的獨立臂收卷結構，其特征在于：所述伸縮組件（3）的主體與所述固定臂（11）之間轉動連接，所述伸縮組件（3）的輸出端與所述擺動臂（12）之間轉動連接。

7.根據權利要求6所述的隔膜分切機的獨立臂收卷結構，其特征在于：所述獨立臂組件（1）的下方設置有導軌（6），所述固定臂（11）的底部連接有滑座（9），且所述滑座（9）滑動套設于所述導軌（6）上。

技術總結

本技術涉及隔膜收卷技術領域，并且公開了一種隔膜分切機的獨立臂收卷結構，包括至少一對相對設置的獨立臂組件，兩個所述獨立臂組件之間安裝有能夠轉動的收卷筒，且所述收卷筒的一側設置有過輥；所述獨立臂組件包括固定臂，所述固定臂的一端轉動連接有擺動臂；所述固定臂上還安裝有伸縮組件，所述伸縮組件的輸出端與所述擺動臂相連，并能夠驅動所述擺動臂相對于所述固定臂翻轉；根據翹邊的嚴重程度，可通過伸縮組件調整收卷壓力，以此改變過輥對膜卷的壓力，從而消除隔膜收卷過程中出現的翹邊現象，并能使隔膜緊湊收卷在收卷筒上，便于收卷筒的運輸，且能達到提高生產效率的目的。

技術研發人員：黃瓊艷,張海龍

受保護的技術使用者：蘇州美倫德智能科技有限公司

技術研發日：20230811

技術公布日：2024/2/21
