本發明屬于有色金屬加工,涉及鋰電池鋁箔,尤其涉及一種鋰電池鋁箔的精切工藝。
背景技術:
1、鋁箔是一種輕質、耐腐蝕、易加工的金屬材料。鋁箔的分切是利用分切設備進行切割,通常采用卷切機或平切機。卷切機是將鋁箔卷料放在上輥和下輥之間,利用上輥的旋轉驅動下輥完成分切;平切機則是將鋁箔卷料固定在平面上,利用切割刀進行切割。
2、隨著新能源電動汽車的快速發展,核心部件鋰電池需求旺盛,作為鋰電池正極材料的鋁箔,要求尺寸精度高、表面干凈、均勻、無擦劃傷等缺陷,板型平衡,厚度極薄,且具有高抗拉強度和延伸率,客戶對電池箔的安全性和質量等要求達到了極限。
3、目前,鋰電池箔生產行業普遍存在成品率低、退貨率高的問題。特別是在精切工序的成品率較前道工序成品率更低。傳統精切極易造成端面缺陷,毛刺和裂口對電池的安全性造成極大的威脅,嚴重影響下游客戶的生產效率,造成的退貨也是居高不下,影響生產企業的效益。
技術實現思路
1、針對上述問題,本發明公開一種鋰電池鋁箔的精切工藝,經該技術精切后的電池鋁箔的端面光滑,無超標毛刺和裂口。
2、技術方案
3、一種鋰電池鋁箔的精切工藝,包括以下步驟:
4、a、軋制完的鋰電池鋁箔在分切機上分切后形成電池母卷,對其進行離線板型檢測篩選之后,靜置熱處理;
5、b、鋁箔上機,調整動刀位置,使其居中不貼邊,下刀深度0.2~0.6mm開始精切,精切時鋁箔運動速度設定為80~120m/min,動刀旋轉方向與鋁箔運動方向相反,轉速40~80rpm;
6、c、質檢、驗等,進入后續工序。
7、本發明較優公開例,步驟a中,所述離線板型檢測,采用離線板型檢測設備,檢測間距2m,單位張力8n/mm2,鋁箔檢測板型平直,下榻量≤5mm為合格。
8、本發明較優公開例,步驟a中,所述靜置熱處理,將電池箔母卷靜置5~10h,所處?kù)o置環境保持20~25℃以消除鋁箔母卷內部應力。
9、本發明較優公開例,步驟b中,所述下刀深度0.4mm,鋁箔運動速度100m/min,動刀轉速60rpm。

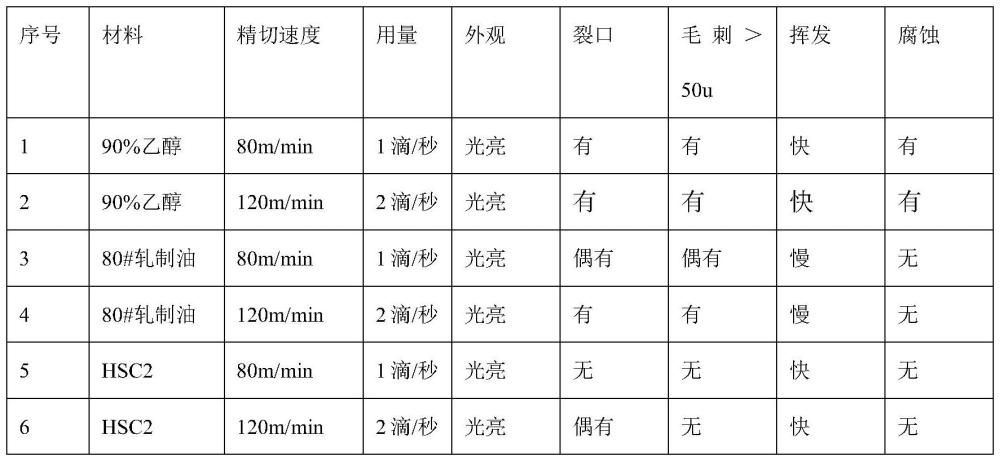

10、本發明較優公開例,步驟b中,動刀旋轉運動時按1~2滴/秒的頻率滴加冷卻潤滑液。
11、進一步的,所述冷卻潤滑液為石家莊新泰特種油有限公司的hsc2。
12、本發明較優公開例,步驟b中,動刀的更換周期為20~25萬米,優選20萬米。
13、經上述精切工序后的鋁箔,通過500倍電子顯微鏡檢測電池箔端面,毛刺長度<20um、達到客戶<50um的要求,增加了安全性能;端面裂口檢測:無,減少了客戶漿料壓實工序斷帶的風險。
14、有益效果
15、本發明將分切后的鋁箔通過板型篩選和靜置熱處理,消除了分切母卷的內部應力,在精切過程中避免了塔形和端面錯層。提高了精切工序的成品率,降低因端面不良的退貨損失。
技術特征:
1.一種鋰電池鋁箔的精切工藝,其特征在于,包括以下步驟:
2.根據權利要求1所述的鋰電池鋁箔的精切工藝,其特征在于:步驟a中,所述離線板型檢測,采用離線板型檢測設備,檢測間距2m,單位張力8n/mm2,鋁箔檢測板型平直,下榻量≤5mm為合格。
3.根據權利要求1所述的鋰電池鋁箔的精切工藝,其特征在于:步驟a中,所述靜置熱處理,將電池箔母卷靜置5~10h,所處?kù)o置環境保持20~25℃以消除鋁箔母卷內部應力。
4.根據權利要求1所述的鋰電池鋁箔的精切工藝,其特征在于:步驟b中,所述下刀深度0.4mm,鋁箔運動速度100m/min,動刀轉速60rpm。
5.根據權利要求1所述的鋰電池鋁箔的精切工藝,其特征在于:步驟b中,動刀旋轉運動時按1~2滴/秒的頻率滴加冷卻潤滑液。
6.根據權利要求5所述的鋰電池鋁箔的精切工藝,其特征在于:所述冷卻潤滑液為石家莊新泰特種油有限公司的hsc2。
7.根據權利要求1所述的鋰電池鋁箔的精切工藝,其特征在于:步驟b中,動刀的更換周期為20~25萬米。
8.根據權利要求7所述的鋰電池鋁箔的精切工藝,其特征在于:所述動刀的更換周期為20萬米。
技術總結
本發明屬于有色金屬加工技術領域,涉及一種鋰電池鋁箔的精切工藝,軋制完的鋰電池鋁箔在分切機上分切后形成電池母卷,對其進行離線板型檢測篩選之后,靜置熱處理;然后鋁箔上機,調整動刀位置,使其居中不貼邊,下刀深度0.2~0.6mm開始精切,精切時鋁箔運動速度設定為80~120m/min,動刀旋轉方向與鋁箔運動方向相反,轉速40~80rpm;質檢、驗等,進入后續工序。本發明所公開的電池鋁箔精切工藝,選擇合適切邊動刀冷卻潤滑液以此減少動刀剪切時端面缺陷的產生;對動刀下刀深度、位置以及合適的轉速和轉向達到切邊時鏡面效果并減少毛刺、裂口等缺陷;并制定合適的換刀周期,最大限度減少動刀使用疲勞導致的端面質量隱患。
技術研發人員:周曉群,趙瑞陽,趙煜,許建輝,邵明洲,周競帆
受保護的技術使用者:江蘇大亞鋁業有限公司
技術研發日:
技術公布日:2024/3/31
