本實用新型涉及紙管生產技術領域，尤其涉及一種紙管生產快速分切裝置。

背景技術：

隨著科學技術的發展和時代的進步，紙工行業逐漸重視，紙管是用紙張加工成的管狀物體，大多紙管為螺旋紙管和無縫紙管，紙管在生產過程中需要利用紙管分切機進行加工操作，分切機是一種將寬幅大卷紙張、薄膜、無紡布等材料分切成寬幅窄小卷材料的機械設備，常用于造紙機械、印刷包裝機械及紙筒生產中。

現有的紙管分切機在進行分切工作時不具有活動性測量功能，無法確保紙管分切后的長度面積為一致相同，降低紙管分切機的工作效率，現有的紙管分切機在完成分切工作不具有防護功能，使得分切刀片容易產生生銹現象，而大大浪費分切機的刀片成本，降低分切機工作的分切效果。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在現有的紙管分切機在進行分切工作時不具有活動性測量功能，無法確保紙管分切后的長度面積為一致相同，降低紙管分切機的工作效率，現有的紙管分切機在完成分切工作不具有防護功能，使得分切刀片容易產生生銹現象，而大大浪費分切機的刀片成本，降低分切機工作的分切效果的缺點，而提出的一種紙管生產快速分切裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種紙管生產快速分切裝置，包括主體，所述主體的外側安裝有套桿，且套桿的外側安裝有活動板，所述活動板的頂部安裝有活動機構，且活動板的外側連接有固定塊，所述活動板的外側安裝有彈簧，且彈簧的外側連接有抵塊，所述主體的頂部連接有第一轉軸，且第一轉軸的頂部安裝有防護機構。

作為上述技術方案的進一步描述：

所述防護機構的內部包括有切割桿，且切割桿的外側連接有手柄，所述切割桿的外側連接有第二轉軸，且第二轉軸的外側貫穿有刀片，所述切割桿的外側連接有防護罩，且防護罩的外側安裝有磁性板，所述磁性板的外側連接有卡塊，且卡塊的外側開設有卡槽。

作為上述技術方案的進一步描述：

所述防護罩通過卡塊、卡槽與切割桿構成卡合結構，且防護罩通過磁性板與刀片之間為磁性連接。

作為上述技術方案的進一步描述：

所述活動機構的內部包括有承載板，且承載板的外側安裝有刻度線，所述承載板的內部開設有滑槽，且滑槽的內部安裝有滑塊。

作為上述技術方案的進一步描述：

所述承載板通過滑槽與滑塊之間構成滑動結構，且承載板與刻度線之間為固定連接。

作為上述技術方案的進一步描述：

所述活動板通過合頁與套桿構成旋轉結構，且活動板通過彈簧、抵塊與套桿之間構成彈性連接。

綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

1、本實用新型中，該裝置通過合頁的旋轉作用，能夠?qū)⒒顒影逶O置的固定塊在套桿套于紙管狀態時卡至于套桿內，使得活動板以卡箍形式卡于套桿內，防止紙管在分切工作狀態時出現滑動以及脫落現象，當固定塊卡于套桿同時，通過彈簧的彈性作用，將抵塊根據套于套桿外的紙管長度進行抵觸式固定操作，使得該裝置在紙管準備進行分切工作具有二次固定操作，提升該裝置對紙管進行分切工作的穩固能力。

2、本實用新型中，該裝置通過切割桿上設置第二轉軸的旋轉作用，能夠帶動刀片進行旋轉式切割操作，便于該裝置對紙管進行分切工作，當裝置完成分切工作時，通過防護罩的防護作用，能夠?qū)⒌镀M行全方面包裹式防護操作，防止刀片長時間在空氣中出現生銹現象，通過磁性板的磁性連接作用，能夠在防護罩進行全方面包裹操作時達到磁性相互連接，防止防護罩在包裹操作時出現散開現象，提升該裝置對完工后刀片的防護工作效率，通過卡塊與卡槽的相互配合作用，能夠在刀片進行工作狀態時便于收納操作，避免影響刀片進行分切工作。

3、本實用新型中，該裝置在進行分切工作時，可通過滑塊與滑槽的相互配合作用，能夠便于將連接滑塊的切割桿在進行分切工作時達到滑動操作，使得切割桿在進行分切工作時具有全方面移動功能，提升該裝置對紙管具有全方位功能進行分切工作，同時，通過刻度線的作用，能夠在切割桿對紙管進行分切工作時達到測量作用，使得該裝置對紙管進行分切工作時具有長度面積調節功能，避免出現分切后的紙管形狀不一現象，提升該裝置對紙管進行分切的工作效率。

附圖說明

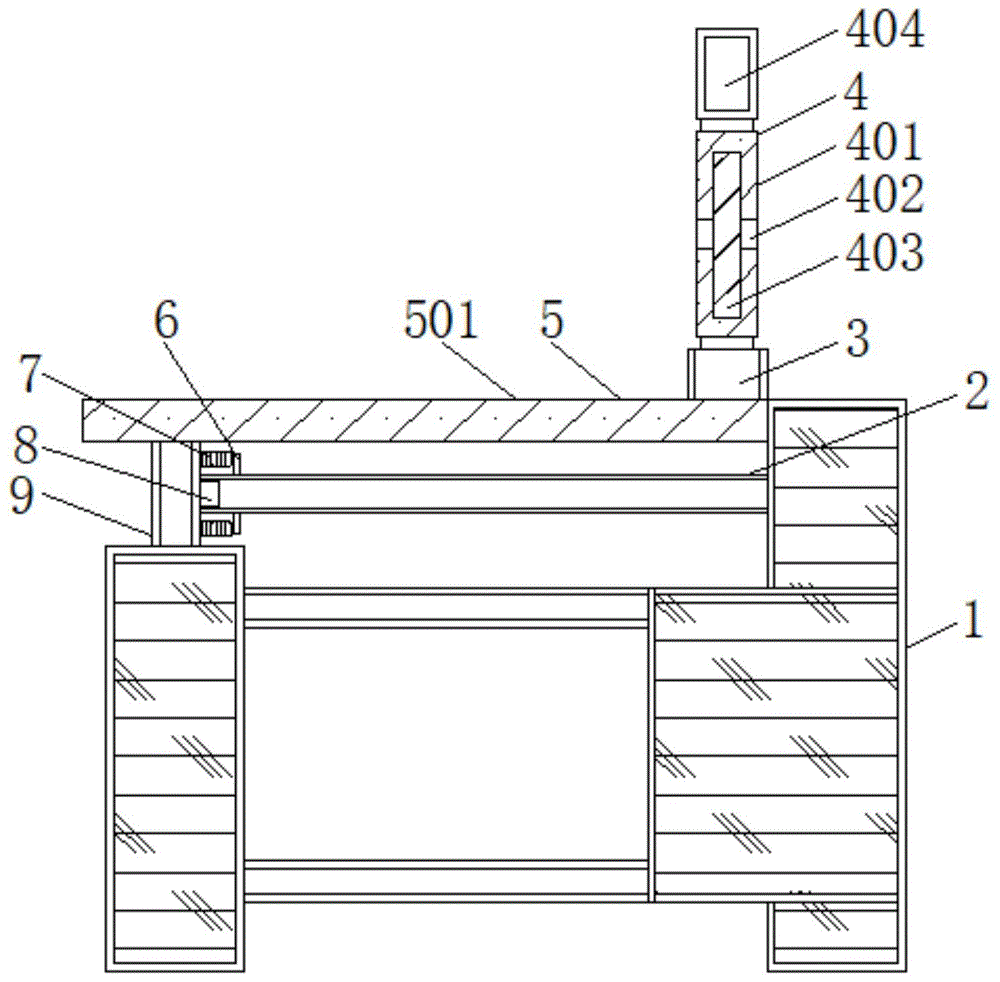

圖1為本實用新型中結構示意圖；

圖2為本實用新型中防護機構結構示意圖；

圖3為本實用新型中活動機構結構示意圖。

圖例說明：

1、主體；2、套桿；3、第一轉軸；4、防護機構；401、切割桿；402、第二轉軸；403、刀片；404、手柄；405、防護罩；406、卡槽；407、卡塊；408、磁性板；5、活動機構；501、承載板；502、滑槽；503、滑塊；504、刻度線；6、抵塊；7、彈簧；8、固定塊；9、活動板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

參照圖1-3，一種紙管生產快速分切裝置，包括主體1，主體1的外側安裝有套桿2，且套桿2的外側安裝有活動板9，活動板9的頂部安裝有活動機構5，且活動板9的外側連接有固定塊8，活動板9的外側安裝有彈簧7，且彈簧7的外側連接有抵塊6，使得該裝置在紙管準備進行分切工作具有二次固定操作，提升該裝置對紙管進行分切工作的穩固效率，主體1的頂部連接有第一轉軸3，且第一轉軸3的頂部安裝有防護機構4。

進一步的，防護機構4的內部包括有切割桿401，且切割桿401的外側連接有手柄404，切割桿401的外側連接有第二轉軸402，且第二轉軸402的外側貫穿有刀片403，切割桿401的外側連接有防護罩405，且防護罩405的外側安裝有磁性板408，磁性板408的外側連接有卡塊407，且卡塊407的外側開設有卡槽406，防止刀片403長時間在空氣中出現生銹現象，防止防護罩405在包裹操作時出現散開現象，提升該裝置對完工后刀片403的防護工作效率，通過卡塊407與卡槽406的相互配合作用，能夠在刀片403進行工作狀態時便于收納操作，避免影響刀片403進行分切工作。

進一步的，防護罩405通過卡塊407、卡槽406與切割桿401構成卡合結構，且防護罩405通過磁性板408與刀片403之間為磁性連接，通過防護罩405的防護作用，能夠?qū)⒌镀?03進行全方面包裹式防護操作，通過磁性板408的磁性連接作用，能夠在防護罩405進行全方面包裹操作時達到磁性相互連接。

進一步的，活動機構5的內部包括有承載板501，且承載板501的外側安裝有刻度線504，承載板501的內部開設有滑槽502，且滑槽502的內部安裝有滑塊503，使得切割桿401在進行分切工作時具有全方面移動功能，提升該裝置對紙管具有全方位功能進行分切工作，使得該裝置對紙管進行分切工作時具有長度面積調節功能，避免出現分切后的紙管形狀不一現象，提升該裝置對紙管進行分切的工作效率。

進一步的，承載板501通過滑槽502與滑塊503之間構成滑動結構，且承載板501與刻度線504之間為固定連接，在該裝置進行分切工作時，可通過滑塊503與滑槽502的相互配合作用，能夠便于將連接滑塊503的切割桿401在進行分切工作時達到滑動操作，同時，通過刻度線504的作用，能夠在切割桿401對紙管進行分切工作時達到測量作用。

進一步的，活動板9通過合頁與套桿2構成旋轉結構，且活動板9通過彈簧7、抵塊6與套桿2之間構成彈性連接，活動板9通過合頁將設置的固定塊8在套桿2套于紙管狀態時卡至于套桿2內，使得活動板9以卡箍形式卡于套桿2內，防止紙管在分切工作狀態時出現滑動以及脫落現象，當固定塊8卡于套桿2同時，通過彈簧7的彈性作用，將抵塊6根據套于套桿2外的紙管長度進行抵觸式固定操作。

工作原理：使用時，工作人員將紙管套于套桿2中，隨后，活動板9通過合頁將設置的固定塊8在套桿2套于紙管狀態時卡至于套桿2內，使得活動板9以卡箍形式卡于套桿2內，防止紙管在分切工作狀態時出現滑動以及脫落現象，當固定塊8卡于套桿2同時，通過彈簧7的彈性作用，將抵塊6根據套于套桿2外的紙管長度進行抵觸式固定操作，使得該裝置在紙管準備進行分切工作具有二次固定操作，提升該裝置對紙管進行分切工作的穩固效率，然后，啟動裝置，在該裝置進行分切工作時，可通過滑塊503與滑槽502的相互配合作用，能夠便于將連接滑塊503的切割桿401在進行分切工作時達到滑動操作，使得切割桿401在進行分切工作時具有全方面移動功能，提升該裝置對紙管具有全方位功能進行分切工作，同時，通過刻度線504的作用，能夠在切割桿401對紙管進行分切工作時達到測量作用，使得該裝置對紙管進行分切工作時具有長度面積調節功能，避免出現分切后的紙管形狀不一現象，提升該裝置對紙管進行分切的工作效率，最后，裝置完成分切工作時，通過防護罩405的防護作用，能夠?qū)⒌镀?03進行全方面包裹式防護操作，防止刀片403長時間在空氣中出現生銹現象，通過磁性板408的磁性連接作用，能夠在防護罩405進行全方面包裹操作時達到磁性相互連接，防止防護罩405在包裹操作時出現散開現象，提升該裝置對完工后刀片403的防護工作效率，通過卡塊407與卡槽406的相互配合作用，能夠在刀片403進行工作狀態時便于收納操作，避免影響刀片403進行分切工作。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種紙管生產快速分切裝置，包括主體(1)，其特征在于，所述主體(1)的外側安裝有套桿(2)，且套桿(2)的外側安裝有活動板(9)，所述活動板(9)的頂部安裝有活動機構(5)，且活動板(9)的外側連接有固定塊(8)，所述活動板(9)的外側安裝有彈簧(7)，且彈簧(7)的外側連接有抵塊(6)，所述主體(1)的頂部連接有第一轉軸(3)，且第一轉軸(3)的頂部安裝有防護機構(4)。

2.根據權利要求1所述的一種紙管生產快速分切裝置，其特征在于，所述防護機構(4)的內部包括有切割桿(401)，且切割桿(401)的外側連接有手柄(404)，所述切割桿(401)的外側連接有第二轉軸(402)，且第二轉軸(402)的外側貫穿有刀片(403)，所述切割桿(401)的外側連接有防護罩(405)，且防護罩(405)的外側安裝有磁性板(408)，所述磁性板(408)的外側連接有卡塊(407)，且卡塊(407)的外側開設有卡槽(406)。

3.根據權利要求2所述的一種紙管生產快速分切裝置，其特征在于，所述防護罩(405)通過卡塊(407)、卡槽(406)與切割桿(401)構成卡合結構，且防護罩(405)通過磁性板(408)與刀片(403)之間為磁性連接。

4.根據權利要求1所述的一種紙管生產快速分切裝置，其特征在于，所述活動機構(5)的內部包括有承載板(501)，且承載板(501)的外側安裝有刻度線(504)，所述承載板(501)的內部開設有滑槽(502)，且滑槽(502)的內部安裝有滑塊(503)。

5.根據權利要求4所述的一種紙管生產快速分切裝置，其特征在于，所述承載板(501)通過滑槽(502)與滑塊(503)之間構成滑動結構，且承載板(501)與刻度線(504)之間為固定連接。

6.根據權利要求1所述的一種紙管生產快速分切裝置，其特征在于，所述活動板(9)通過合頁與套桿(2)構成旋轉結構，且活動板(9)通過彈簧(7)、抵塊(6)與套桿(2)之間構成彈性連接。

技術總結

本實用新型公開了一種紙管生產快速分切裝置，涉及紙管生產技術領域，包括主體，所述主體的外側安裝有套桿，且套桿的外側安裝有活動板，所述活動板的頂部安裝有活動機構，且活動板的外側連接有固定塊，所述活動板的外側安裝有彈簧，且彈簧的外側連接有抵塊，所述主體的頂部連接有第一轉軸。本實用新型中，該裝置通過合頁的旋轉作用，能夠?qū)⒒顒影逶O置的固定塊在套桿套于紙管狀態時卡至于套桿內，使得活動板以卡箍形式卡于套桿內，防止紙管在分切工作狀態時出現滑動以及脫落現象，當固定塊卡于套桿同時，通過彈簧的彈性作用，將抵塊根據套于套桿外的紙管長度進行抵觸式固定操作，使得該裝置在紙管準備進行分切工作具有二次固定操作。

技術研發人員：吳雙

受保護的技術使用者：宿遷市福泰包裝材料有限公司

技術研發日：2019.08.20

技術公布日：2020.05.12
