本技術屬于紙張分切機,尤其涉及一種可除靜電的紙張分切機。
背景技術:
1、紙張分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械及印刷包裝機械,紙張分切機的傳統控制方案是利用一臺大電機來驅動收放卷的軸,在收放卷軸上加有磁粉離合器,通過調節磁粉離合器的電流來控制其所產生的阻力,以控制材料表面的張力。
2、現有的紙張分切機一般采用除靜電設備直接進行靜電處理,在紙張分切機內部或接觸紙張的位置安裝除靜電器件,如靜電消除棒、靜電消除風槍等,這些器件能夠通過產生負離子或噴射氣流等方式,有效地去除紙張表面的靜電,但在長期的使用過程中,除靜電設備容易出現損壞,但拆卸除靜電設備的過程繁瑣,同時由于無法定期清理紙張分切機內部和接觸紙張的部件,如切刀,長時間使用的切刀由于鈍口,會與紙張產生摩擦,會出現靜電的產生和積累,從而使紙張分切機上的紙張由于靜電原因吸附在設備上,導致設備故障的問題。
技術實現思路
1、針對現有技術存在的問題,本實用新型提供了一種可除靜電的紙張分切機,具備除靜電設備便于拆卸維護和刀片便于拆卸更換的優點,解決了現有的紙張分切機不方便對除靜電設備和刀片進行更換維修的問題。
2、本實用新型是這樣實現的,一種可除靜電的紙張分切機,包括紙張分切本體和刀片和除靜電設備本體,所述紙張分切本體上表面設置有把手,所述把手一端設置有固定組件,所述刀片一端設置有定位桿,所述定位桿一端設置在固定組件內,所述紙張分切本體上表面兩側均設置有安裝組件,所述除靜電設備本體兩側均固定安裝有連接板,所述連接板一端分別設置在安裝組件內,所述定位桿表面兩端均開設有卡扣槽。
3、作為本實用新型優選的,所述安裝組件包括安裝框和夾持板,所述安裝框一端固定安裝在紙張分切本體上表面,所述夾持板一端固定安裝在有第一活動座,所述第一活動座內活動安裝有活動桿,所述活動桿一端活動安裝有第二活動座。
4、作為本實用新型優選的,所述第二活動座一端固定安裝有滑塊,所述安裝框內壁開設有滑槽,所述滑塊一端滑動安裝在滑槽內。
5、作為本實用新型優選的,所述滑塊一端彈性連接有第一回力彈簧,所述第一回力彈簧一端固定安裝在滑槽內一端。
6、作為本實用新型優選的,所述固定組件包括固定框,所述固定框一端固定安裝在把手一端,所述固定框兩端均開設有安裝孔,所述安裝孔內固定安裝有活動套。
7、作為本實用新型優選的,所述活動套內活動安裝有固定桿,所述固定桿一端固定安裝有拉板,所述固定桿另一端固定安裝有定位板,所述定位板設置在固定框內。
8、作為本實用新型優選的,所述定位板一端彈性連接有第二回力彈簧,所述第二回力彈簧一端固定安裝在固定框內一端,所述定位板另一端固定安裝有卡扣桿,所述卡扣桿一端設置在卡扣槽內。
9、與現有技術相比,本實用新型的有益效果如下:
10、1、本實用新型通過紙張分切本體、除靜電設備本體、連接板、安裝組件、把手、固定組件、刀片和定位桿的設計,通過工作人員將連接板向紙張分切本體上的安裝組件內插入并固定在安裝組件內,就會使除靜電設備本體安裝在紙張分切本體上,在需要將除靜電設備本體拆卸維護時,通過將連接板從安裝組件內拔出,就會使除靜電設備本體從紙張分切本體取下,達到了便于除靜電設備本體維護的作用,通過工作人員拉動把手一端的固定組件,隨后將定位桿向固定組件內插入,定位桿在固定組件內插入完成后,通過工作人員放松固定組件,使固定組件對定位桿固定,就會使刀片安裝在紙張分切本體上,在需要對紙張分切本體上的紙張分切時,通過轉動把手從而帶動刀片轉動,使刀片對紙張分切本體上的紙張分切,在需要將刀片更換時,通過工作人員重新將固定組件拉動,從而使定位桿從固定組件內取出,就會使刀片從紙張分切本體上取下,對刀片進行更換,達到了便于將刀片更換的作用;
11、2、本實用新型通過安裝框、夾持板、第一活動座、活動桿和第二活動座的設計,通過連接板在向安裝框被插入時,夾持板會受到擠壓的壓力,從而使活動桿在第一活動座和第二活動座之間活動并進行折疊,使夾持板被受到擠壓的壓力時,位置不會跑偏;
12、3、本實用新型通過滑塊的設計,通過活動桿在進行折疊時,第二活動座會受到活動桿的壓力,從而會使滑塊在滑槽內滑動,讓夾持板繼續進行內縮,達到了連接板便于向安裝槽內插入的作用;
13、4、本實用新型通過第一回力彈簧的設計,通過滑塊在滑槽內進行滑動時,會帶動第一回力彈簧進行壓縮,連接板在安裝框內插入完成后,第一回力彈簧會進行回彈,從而使夾持板對連接板夾持,使連接板被固定在安裝框內;
14、5、本實用新型通過固定框和活動套的設計,通過固定框兩端均開設有安裝孔,安裝孔內固定安裝有活動套,使活動套有著被固定的作用;
15、6、本實用新型通過固定桿、拉板和定位板的設計,通過工作人員拉動拉板帶動固定桿在活動套內進行拉動,通過活動套的設計使固定桿能夠被進行拉動,通過固定桿被拉動帶動定位板進行拉動,達到了帶動定位板拉動的作用;
16、7、本實用新型通過第二回力彈簧和卡扣桿的設計,通過定位板被拉動帶動第二回力彈簧進行壓縮和帶動卡扣桿拉動,使定位桿向安裝框內插入,定位桿在安裝框內插入完成后,通過工作將拉板緩緩放松,就會使第二回力彈簧進行回彈,讓卡扣桿一端插入到卡扣槽內,對定位桿定位,在需要將刀片更換時,通過重新拉動板拉動,就會使卡扣桿從卡扣槽內移出,讓定位桿從安裝框內取出,就會使刀片從紙張分切本體上取下,對刀片進行更換。
技術特征:

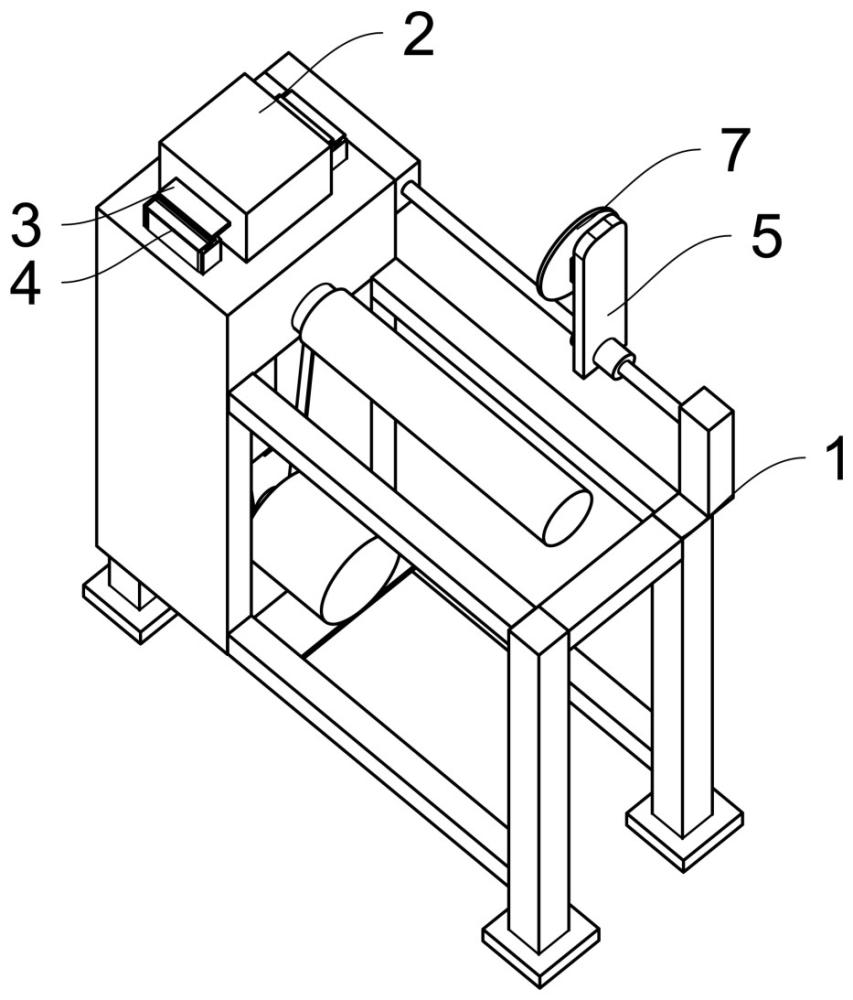

1.一種可除靜電的紙張分切機,包括紙張分切本體(1)和刀片(7)和除靜電設備本體(2),其特征在于:所述紙張分切本體(1)上表面設置有把手(5),所述把手(5)一端設置有固定組件(6),所述刀片(7)一端設置有定位桿(8),所述定位桿(8)一端設置在固定組件(6)內,所述紙張分切本體(1)上表面兩側均設置有安裝組件(4),所述除靜電設備本體(2)兩側均固定安裝有連接板(3),所述連接板(3)一端分別設置在安裝組件(4)內,所述定位桿(8)表面兩端均開設有卡扣槽。
2.如權利要求1所述的一種可除靜電的紙張分切機,其特征在于:所述安裝組件(4)包括安裝框(401)和夾持板(402),所述安裝框(401)一端固定安裝在紙張分切本體(1)上表面,所述夾持板(402)一端固定安裝在有第一活動座(403),所述第一活動座(403)內活動安裝有活動桿(404),所述活動桿(404)一端活動安裝有第二活動座(405)。
3.如權利要求2所述的一種可除靜電的紙張分切機,其特征在于:所述第二活動座(405)一端固定安裝有滑塊(406),所述安裝框(401)內壁開設有滑槽,所述滑塊(406)一端滑動安裝在滑槽內。
4.如權利要求3所述的一種可除靜電的紙張分切機,其特征在于:所述滑塊(406)一端彈性連接有第一回力彈簧(407),所述第一回力彈簧(407)一端固定安裝在滑槽內一端。
5.如權利要求1所述的一種可除靜電的紙張分切機,其特征在于:所述固定組件(6)包括固定框(601),所述固定框(601)一端固定安裝在把手(5)一端,所述固定框(601)兩端均開設有安裝孔,所述安裝孔內固定安裝有活動套(602)。
6.如權利要求5所述的一種可除靜電的紙張分切機,其特征在于:所述活動套(602)內活動安裝有固定桿(603),所述固定桿(603)一端固定安裝有拉板(604),所述固定桿(603)另一端固定安裝有定位板(605),所述定位板(605)設置在固定框(601)內。
7.如權利要求6所述的一種可除靜電的紙張分切機,其特征在于:所述定位板(605)一端彈性連接有第二回力彈簧(606),所述第二回力彈簧(606)一端固定安裝在固定框(601)內一端,所述定位板(605)另一端固定安裝有卡扣桿(607),所述卡扣桿(607)一端設置在卡扣槽內。
技術總結
本技術公開了一種可除靜電的紙張分切機,包括紙張分切本體和刀片和除靜電設備本體,所述紙張分切本體上表面設置有把手,所述把手一端設置有固定組件,所述紙張分切本體上表面兩側均設置有安裝組件,所述除靜電設備本體兩側均固定安裝有連接板,本技術具備通過將連接板從安裝組件內拔出,就會使除靜電設備本體從紙張分切本體取下,通過工作人員放松固定組件,使固定組件對定位桿固定,就會使刀片安裝在紙張分切本體上,通過工作人員重新將固定組件拉動,從而使定位桿從固定組件內取出,就會使刀片從紙張分切本體上取下,對刀片進行更換的優點,解決了現有的紙張分切機不方便對除靜電設備和刀片進行更換維修的問題。
