復合材料包裝膜分切機的制作方法

2024年07月18日國知局瀏覽量:0

復合材料包裝膜分切機的制作方法

本實用新型屬于印刷包裝技術領域,具體涉及一種復合材料包裝膜分切機。

背景技術:

現有的分切機在將包裝膜分切好之后,需要人工將一卷卷分切好的包裝膜從分切機的收卷輥中取下,再搬運走;現有的分切機采用通常采用單輥收卷,在卸輥時,需要停機換上新的紙芯筒繼續卷繞,工作效率低;同時紙芯筒在卷繞之前,需要先將薄膜的膜接頭固定在紙芯筒上,否則膜接頭處容易脫落,影響包覆,傳統的做法是人工采用膠帶進行粘接,在撕扯膠帶時,往往采用剪刀或牙齒將其撕斷,操作過程不衛生也比較復雜,現有分切機通常采用卸卷架或升降小車來幫助卸卷,這種卸卷方式整個過程耗時很長,效率低,人力成本高。

技術實現要素:

本實用新型的目的是為了克服上述現有技術存在的不足之處,而提供一種收卷及卸卷過程操作較為簡便的復合材料包裝膜分切機,其工作效率高,人力成本低,同時解決了薄膜接頭在收卷纏繞過程中容易脫落,人工粘接較為復雜的技術問題。

為了解決背景技術所存在的問題,本實用新型采用如下技術方案:一種復合材料包裝膜分切機,包括收卷架,收卷架上平行設置兩個收卷輥,收卷輥的兩端設有翻轉支架,所述翻轉支架通過翻轉架轉軸轉動設置在所述收卷架上,翻轉支架的下方設置一膜卷托盤,收卷架的一側設有翻轉電機,所述翻轉電機通過傳動機構與翻轉架轉軸傳動連接,所述翻轉支架包括固定在翻轉架轉軸上的左側板和右側板,左側板的上下兩端各設置一驅動軸,驅動軸的一端開設軸孔,軸孔內設置花鍵齒,驅動軸的另一端與設置在左側板上的收卷電機傳動連接,右側板上固定設置一導向筒,導向筒中導向設置一支撐軸,支撐軸的一端開設錐度孔,所述驅動軸的軸線與支撐軸的軸線共線,所述右側板上還設有一伸縮氣缸,伸縮氣缸的活動端與支撐軸的外周面固定連接,所述收卷輥包括軸本體,軸本體的一側設置帶有花鍵槽的圓柱端頭,該花鍵槽與驅動軸中的花鍵齒相齒形配合,軸本體另一側設置有與所述錐度孔相配合的圓錐端頭,軸本體上套設有兩個限位塊,兩限位塊對向設置在軸本體的左右兩端,所述限位塊包括限位座及固定在限位座一側的插接塊,插接塊的外徑與紙芯筒的內徑大小相適配,限位座上設有用于頂緊軸本體的調節螺栓,收卷輥安裝在驅動軸與支撐軸之間。

收卷輥上套置有紙芯筒,紙芯筒的外周面粘接一雙面膠帶,雙面膠帶的內面貼粘接在所述紙芯筒上,內面貼上覆蓋一外面貼,外面貼的其中一側設有粘接翼。

當翻轉支架上端的收卷輥進行卷膜操作時,翻轉支架下端的收卷輥恰位于托盤的上端,通過伸縮氣缸便于完成卸卷操作,效率高,人力成本低,操作方便,收卷輥上的兩個插接塊能夠?qū)⒄蹚澔驂罕獾募埿就怖喂潭ㄎ辉趦上尬粔K之間的軸本體上,避免了被壓的紙芯筒的浪費,同時在紙芯筒的外表面上粘接有雙面膠帶,解決了薄膜接頭在纏繞時容易脫落,人工粘接較為復雜的技術問題,本實用新型通過翻轉支架及設置在翻轉支架上下兩端的收卷輥,能夠輕松實現膜卷的收卷及卸卷操作,利于企業的推廣應用。

附圖說明:

圖1是本實用新型的結構示意圖;

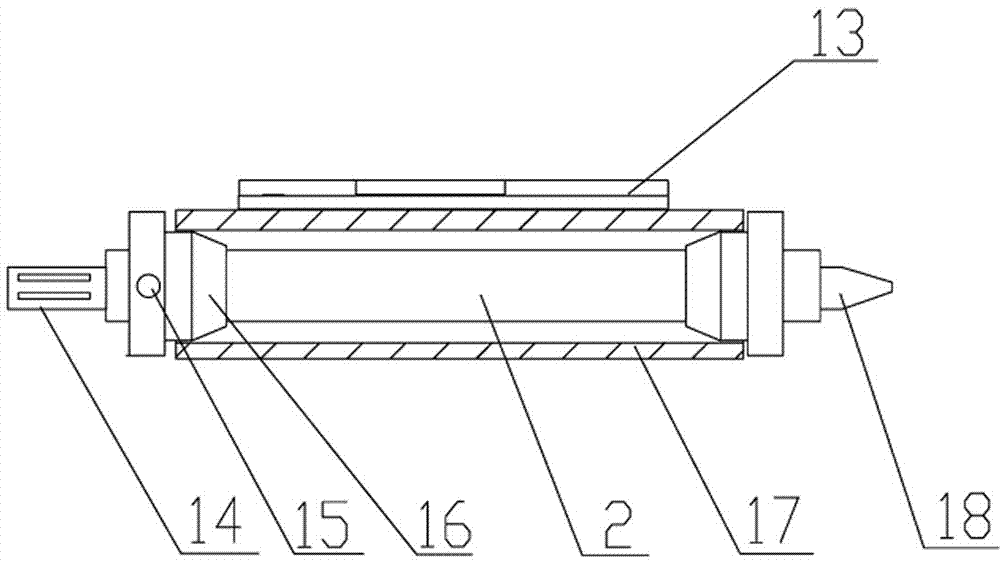

圖2是收卷輥的結構示意圖。

圖中:1.收卷架,2.收卷輥,3.翻轉架轉軸,4.傳動機構,5.翻轉電機,6.收卷電機,7.翻轉支架,8.驅動軸,9.支撐軸,10.伸縮氣缸,11.導向筒,12.膜卷,13.雙面膠帶,14.花鍵槽,15.調節螺栓,16.限位塊,17.紙芯筒,18.圓錐端頭,19.膜卷托盤。

具體實施方式:

參照圖1-2,一種復合材料包裝膜分切機,包括收卷架1,收卷架1上平行設置兩個收卷輥2,收卷輥2的兩端設有翻轉支架7,所述翻轉支架7通過翻轉架轉軸3轉動設置在所述收卷架1上,翻轉支架的下方設置一膜卷托盤19,收卷架1的一側設有翻轉電機5,所述翻轉電機5通過傳動機構4與翻轉架轉軸3傳動連接,所述翻轉支架7包括固定在翻轉架轉軸3上的左側板和右側板,左側板的上下兩端各設置一驅動軸8,驅動軸8的一端開設軸孔,軸孔內設置花鍵齒,驅動軸8的另一端與設置在左側板上的收卷電機6傳動連接,右側板上固定設置一導向筒11,導向筒11中導向設置一支撐軸9,支撐軸9的一端開設錐度孔,所述驅動軸8的軸線與支撐軸9的軸線共線,所述右側板上還設有一伸縮氣缸10,伸縮氣缸10的活動端與支撐軸9的的外周面固定連接,所述收卷輥2包括軸本體,軸本體的一側設置帶有花鍵槽14的圓柱端頭,該花鍵槽14與驅動軸中的花鍵齒相齒形配合,軸本體另一側設置有與所述錐度孔相配合的圓錐端頭18,軸本體上套設有兩個限位塊16,兩限位塊16對向設置在軸本體的左右兩端,所述限位塊16包括限位座及固定在限位座一側的插接塊,插接塊的外徑與紙芯筒17的內徑大小相適配,插接塊的內徑與軸本體的外徑大小相適配,限位座上設有用于頂緊軸本體的調節螺栓15,收卷輥2安裝在驅動軸8與支撐軸9之間。

收卷輥2上套置有紙芯筒17,紙芯筒17的外周面粘接一雙面膠帶13,雙面膠帶13的內面貼粘接在所述紙芯筒17上,內面貼上覆蓋一外面貼,外面貼的其中一側設有粘接翼。使用時將紙芯筒套設在軸本體上插接塊上,能夠?qū)⒄蹚澔驂罕獾募埿就怖喂谭胖迷趦上尬粔K之間的軸本體上,紙芯筒17上設置雙面膠帶,使用時通過粘接翼將外面貼撕去,然后將薄膜或包裝膜粘接在紙芯筒上即可,解決了薄膜接頭在纏繞時容易脫落,人工粘接較為復雜的技術問題。

工作時,薄膜纏繞在紙芯筒17上并形成膜卷12,然后通過翻轉電機5的旋轉,將上端形成膜卷12的收卷輥2翻轉到下端,伸縮氣缸10驅動支撐軸9向右側移動,取出收卷輥2右端的限位塊,從而使成型的膜卷下落至所述膜卷托盤19上,輕松實現整個卷繞及卸卷過程,操作方便,而翻轉至上端的收卷輥2與此同時通過收卷電機6及紙芯筒17繼續卷繞,保證了薄膜卷繞的穩定,提高了工作效率。

技術特征:

1.一種復合材料包裝膜分切機,包括收卷架(1),收卷架(1)上平行設置兩個收卷輥(2),收卷輥(2)的兩端設有翻轉支架(7),所述翻轉支架(7)通過翻轉架轉軸(3)轉動設置在所述收卷架(1)上,翻轉支架的下方設置一膜卷托盤(19),收卷架(1)的一側設有翻轉電機(5),翻轉電機(5)通過傳動機構(4)與翻轉架轉軸(3)傳動連接,其特征在于:所述翻轉支架(7)包括固定在翻轉架轉軸(3)上的左側板和右側板,左側板的上下兩端各設置一驅動軸(8),驅動軸(8)的一端開設軸孔,軸孔內設置花鍵齒,驅動軸(8)的另一端與設置在左側板上的收卷電機(6)傳動連接,右側板上固定設置一導向筒(11),導向筒(11)中導向設置一支撐軸(9),支撐軸(9)的一端開設錐度孔,所述驅動軸(8)的軸線與支撐軸(9)的軸線共線,所述右側板上還設有一伸縮氣缸(10),伸縮氣缸(10)的活動端與支撐軸(9)的外周面固定連接,所述收卷輥(2)包括軸本體,軸本體的一側設置帶有花鍵槽(14)的圓柱端頭,軸本體另一側設置有與所述錐度孔相配合的圓錐端頭(18),軸本體上套設有兩個限位塊(16),兩限位塊對向設置在軸本體的左右兩端,限位塊包括限位座及固定在限位座一側的插接塊,插接塊的外徑與紙芯筒(17)的內徑大小相適配,限位座上設有用于頂緊軸本體的調節螺栓(15),收卷輥(2)安裝在驅動軸(8)與支撐軸(9)之間。

2.根據權利要求1所述的復合材料包裝膜分切機,其特征在于:收卷輥(2)上套置有紙芯筒(17),紙芯筒(17)的外周面粘接一雙面膠帶(13),雙面膠帶(13)的內面貼粘接在紙芯筒(17)上,內面貼上覆蓋一外面貼,外面貼的其中一側設有粘接翼。

技術總結

一種復合材料包裝膜分切機,包括收卷架,收卷架上平行設置兩個收卷輥,收卷輥的兩端設有翻轉支架,所述翻轉支架通過翻轉架轉軸轉動設置在所述收卷架上,翻轉支架的下方設置一膜卷托盤,收卷架的一側設有翻轉電機,所述翻轉電機通過傳動機構與翻轉架轉軸傳動連接,收卷輥上套置有紙芯筒,紙芯筒的外周面粘接一雙面膠帶,當翻轉支架上端的收卷輥進行卷膜操作時,翻轉支架下端的收卷輥恰位于托盤的上端,通過伸縮氣缸便于完成卸卷操作,效率高,人力成本低,操作方便,同時在紙芯筒的外表面上粘接有雙面膠帶,解決了薄膜接頭在纏繞時容易脫落,人工粘接較為復雜的技術問題。

技術研發人員:高勇

受保護的技術使用者:泗水勇嘉包裝印刷有限公司

文檔號碼:201621471384

技術研發日:2016.12.30

技術公布日:2017.07.18
