專利名稱：分切機全自動接膜機構的制作方法

技術領域：

本發明涉及TTR(熱轉印膜)分切機的一種接膜形式，是ー種能滿足客戶要求且高效率全自動的接膜機構。

背景技術：

在本發明之前，TTR分切機上的接膜形式都為手動操作，每當接膜時，都要手動裁去約ー米長的原膜，再橫向拉拽引膜和膠帶到空缺的原膜處，對齊后用膠帶粘牢，最后用刀片裁斷引膜和膠帶，整個流程都需人力手動完成，増加了操作人員的勞動量，提高了勞動強度，同時也降低了生產效率，再者毎次接膜都要裁去一段原膜，造成原料的浪費，另外，為了操作需要，機器本身必須具備ー個一米多的水平大平臺，這就使機器顯得龐大，提高加工制造成本，給運輸也帶來了一定的困難?，F(xiàn)有的TTR分切機接膜機構典型示例如圖1、2所示 兩橫梁I以兩墻板20為依托構建接膜平臺19，原膜從放卷出來經過調偏輥2和過渡輥12，在接膜平臺19上方IOmm處并與其平行，兩接膜小墻板14中間用支撐梁15連接成一體，并通過安裝架21固定到一橫梁外側，四個膠帶6和膠帶壓輪16裝在膠帶安裝架9上，再固定到膠帶安裝桿5上，井置于兩接膜小墻板14之間，前引帶8和后引帶4通過卡頭23安裝到桿I 3上，中間過渡帶7也通過卡頭23安裝到桿II 13上，桿I 3和桿II 13同樣置于兩接膜小墻板14之間，導膜輥I 17和導膜輥II 18與桿I 3平行安裝到兩接膜小墻板14之間，在接膜平臺19還裝有兩根壓條11，壓條11的動作是有兩端氣缸10來控制。其エ作原理是當需要接膜時，氣缸10帶動壓條11下壓，把膜壓到接膜平臺19上，再對齊前引帶8和后引帶4兩端，用裁紙刀把平臺上的膜裁去一段，按圖2所示把前引帶8、后引帶4和膠帶6繞過導膜輥I 17和導膜輥II 18，其中有膠帶壓輪16把膠帶和各段膜壓牢粘接，接著操作人員拉拽連接成一片的膜，待到拉出的膜與平臺上的膜的端面平齊后，停止拉膜，并把兩側膠帶與裁斷的膜壓實粘牢，再用刀對齊平臺上膜的另一端面裁斷連接成一片的膜和膠帶，接著松開氣缸10，壓條11上抬，此時，裁去的膜已由前引帶8、后引帶4和膠帶6補上連成一體，機器可正常開啟，完成接膜操作。這種接膜形式結構雖然簡單，但每一個步驟都需人工操作完成，特別是拉拽膜的時候，若操作人員左右手用力不均勻，拉出的膜不僅會斜，而膠帶粘連部分會有氣泡產生，影響使用生產，再者操作平臺過大，給操作帶來一定困難，增加勞動強度，降低勞動效率。

發明內容

本發明的目的在于減輕操作人員勞動強度，把原來需要人工完成的操作改為機器全自動完成，提高工作效率，増加機器科技含量，并減小機器外形，便于運輸和安裝。本發明的技術方案是TTR分切機全自動接膜機構，由兩塊長板傾斜固定到分切機墻板外側，形成一個接膜平臺，此平臺斜置，較常用的水平平臺節省占地空間，利于視線觀察和操作。在接膜斜臺上、下方各裝有ー塊橫板，橫板上裝有直線導軌，兩個接膜移動板構成的接膜移動架上裝有滑塊，并可在直線導軌上移動，動カ由電機提供，電機通過傳動桿帶動上、下各兩個同步帶輪和兩根同步齒形帶轉動，同步齒形帶和接膜移動架相連，從而帶動接膜移動架移動，移動架內有支承橫梁，并裝有兩根接膜輥，以及前引帶、后引帶、過渡引帶和膠帶及其安裝架、安裝桿，接膜切斷機構，接膜吸附機構，膠帶壓輪機構。膜從放卷出來，經過各導軌后從接膜斜臺上經過，為了便于操作過程中固定膜，斜臺上下有兩根氣缸帶動的壓膜桿，在裝有上壓膜桿的壓膜板后有ー無桿氣缸，其上裝有刀片，可將膜進行橫向裁斷，下壓膜板可在裁斷膜后沿導桿下移，動カ由電機提供，電機通過傳動桿帶動左、右上層各兩個同步帶輪和兩根同步齒形帶轉動，同步齒形帶和下壓膜桿相連，下壓膜板兩端通過安裝架與同步齒形帶連接，電機帶動同步齒形帶，使得下壓膜板上下移動。兩壓膜板上有兩排密集的小孔，板后裝有氣管及負壓發生器，工作時產生負壓，使膜更好的貼緊壓膜板。當接膜斜臺上膜被無桿氣動帶動的刀片自動裁斷后，裁斷后的膜被壓緊在上壓膜板和下壓膜板上，下壓膜板下移的同時儲膜機構啟動，儲膜輥上移儲膜，儲膜電機通過傳動桿帶動左、右下層各兩個同步帶輪和兩根同步齒形帶轉動，同步齒形帶和儲膜輥相連，使膜呈“幾”字拉伸儲存。儲膜輥兩端通過安裝架與同步齒形帶連接，電機帶動同步齒形帶，使得儲膜輥上 下移動，完成儲膜功能，避免原膜浪費。在接膜斜臺右側有五副夾爪，用于引膜拉伸固定。下壓膜板下移的同時儲膜輥上移儲膜，接膜移動架在電機作用下右移，接膜斜臺右側卡抓夾緊接膜，接膜移動架左移，到達無桿氣缸的刀片后自動裁斷接膜，并由負壓吸嘴吸附固定被裁斷后的接膜，之后接膜移動架回位，下壓膜板回位，右側夾爪松開。本發明的優點是整個接膜過程無需手動操作，全部有機器完成，整個過程控制在30秒內完成；接膜平臺斜置，不僅節省空間，便于安裝和運輸，而且更符合人的視眼觀察；相較于手動接膜時裁去一段原膜的做法，全自動接膜沒有浪費原膜。

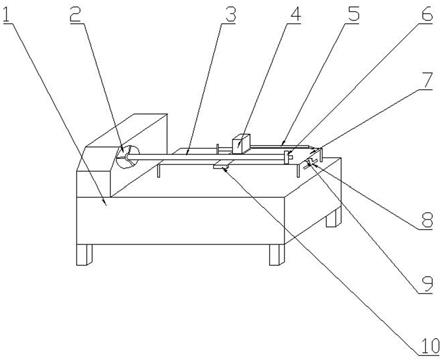

圖I為現有技術中使用的手動接膜機構示意圖。圖2為現有技術中使用的手動接膜機構A向示意圖。圖3為本發明中使用的全自動接膜機構示意圖。圖4為本發明中使用的全自動接膜機構B向示意圖。圖5為本發明中使用的全自動接膜機構C向示意圖。

具體實施例方式下面結合附圖和具體實施方式

對本發明作進ー步詳細地說明。如圖3、4、5所示，本實施例的TTR分切機全自動接膜機構，兩斜板13分別安裝到墻板16外側，并由安裝板8連接固定，輥12、18、21安裝在兩斜板13間，上橫板10通過支架11安裝到兩斜板13之間，下橫板17通過支架11也安裝到兩斜板13之間，上橫板10和下橫板17上裝有直線導軌33，滑塊I在直線導軌33上滑動，兩接膜板2由支承橫梁46、49構成ー個移動接膜架，并與滑塊I相連，電機22帶動傳動桿24及其上的同步帶輪23和同步齒形帶35轉動，兩接膜板2和同步齒形帶35相連，給移動接膜架提供移動動力，橫梁45架在兩接膜板2上，其上裝有引膜架43，前引帶7、后引帶30和過渡引帶44分別同過卡頭25裝到橫梁45上，膠帶29和膠帶輪壓輥47通過帶輪架28安裝到帶輪桿26上并置于兩接膜板2間，接膜輥54、56和過渡桿53也安裝在兩接膜板2間，刀片61裝到無桿氣缸59上，無桿氣缸59通過安裝架60與氣缸48相連，并裝到橫梁49上，壓膜輪52通過壓膜輪架51與氣缸50相連并安裝到兩接膜板2間，負壓吸嘴57安裝到橫條58上，橫條58兩端連接到氣缸55上，同樣再安裝到兩接膜板2間。上壓膜板34固定安裝在左右兩導桿7上，背后裝有無桿氣缸4及刀片5，下壓膜板39可在兩導桿7上滑動，兩壓膜板上都裝有氣缸4和壓膜條3，其上開有負壓孔，背后有氣管及負壓發生器相連，下壓膜板39兩端與同步齒形帶38相連，電機31帶動傳動桿37及其上的同步帶輪36和同步齒形帶38轉動，為下壓膜板39移動提供動力。儲膜機構中儲膜輥19兩端通過安裝架20與同步齒形帶15相連，電機32帶動同步帶輪9轉動，以此來控制儲膜輥的升降。夾爪41安裝在夾爪臂42上，五副夾爪機構等距安裝在梁40上。為了便于位置檢測和程序設計，在機器的相應部位加裝了傳感器，以達到全自動效果。 工作時，膜經過輥21、18到輥12，在接膜斜臺上經過，此時接膜移動架處于左側(如圖4所示)，前引帶27、后引帶30、過渡引帶44和膠帶29如圖5所示穿好膜，在膠帶輪壓輥47的作用下，各引帶和膠帶已粘連成一整體，通過負壓吸嘴57固定好，下接膜板39緊靠在上接膜板34下方，右側夾爪41位置對齊斜臺上膜的右端面。接膜開始后，膜在斜臺上停止前迸，兩壓膜桿4在氣缸3的帶動下下壓，并開啟負壓吸附，把膜壓緊在上壓膜板34和下壓膜板39上，氣缸5帶動刀片6橫向裁斷薄膜，電機31和32同時啟動，同步齒形帶38帶動下壓膜板39下移，同時同步齒形帶15帶動儲膜輥上移，到位后同時停止，接著接膜移動在電機22和同步齒形帶35的帶動下移動到接膜斜臺的右側，夾爪41夾緊連成一體的接膜，負壓吸嘴57停止負壓吸氣并在氣缸55的作用下抬升，電機22反轉，帶動接膜移動架向左移動，壓膜輪52在氣缸50作用下向下壓，把接膜上的膠帶和斜臺上的膜粘牢，當?shù)镀?1對齊斜臺上膜的左端面時接膜移動架停下，氣缸55帶動負壓吸嘴57下降，負壓吸嘴57開啟負壓吸附，在氣缸48的帶動下無桿氣缸59下降，切刀61動作，裁斷接膜，氣缸48收回，帶動無桿氣缸59回位，此時電機22啟動，接膜移動架繼續向左移動，到位后停下，壓膜輪52在氣缸50作用下上升回位，夾爪41松開，氣缸4也松開，壓膜桿3上升，松開夾緊在斜臺上的膜，主機開啟，斜臺上膜開始前迸，下壓膜板在電機31帶動下上升回位，儲膜輥也在電機32的帶動下下降回位，整個自動接膜過程結束。TTR分切機全自動接膜機構雖然比手動接膜機構復雜，但它的存在是社會生產發展的必然產物，體現了現代生產中以人為本的主題思想。雖然本發明已以較佳實施例公開如上，但它們并不是用來限定本發明，任何熟悉此技藝者，在不脫離本發明之精神和范圍內，自當可作各種變化或潤飾，因此本發明的保護范圍應當以本申請的權利要求保護范圍所界定的為準。

權利要求

1.一種分切機全自動接膜機構，其特征在于它包括接膜移動架、接膜斜臺、電機，接膜移動板構成的所述接膜移動架可在所述接膜斜臺上移動，動カ由所述電機帶動的與所述接膜移動板連接的同步齒形帶傳遞，所述接膜斜臺上設有無桿氣動帶動的刀片、儲膜輥、上壓膜板和下壓膜板，下壓膜板下移的同時儲膜輥上移，所述接膜移動架在所述電機作用下左右移動，所述接膜斜臺的右側夾爪夾緊或松開接膜，并由負壓吸嘴吸附固定。

2.根據權利要求I所述的分切機全自動接膜機構，其特征在于，所述接膜斜臺是由兩斜板分別安裝到墻板外側，并由安裝板連接固定而成的平臺。

3.根據權利要求I所述的分切機全自動接膜機構，其特征在于，所述接膜斜臺上、下方各裝有ー塊橫板，橫板上裝有直線導軌，兩個接膜移動板構成的接膜移動架上裝有滑塊，并可在所述直線導軌上移動。

4.根據權利要求I所述的分切機全自動接膜機構，其特征在于，所述電機通過傳動桿帶動上、下各兩個同步帶輪和兩根同步齒形帶轉動。

5.根據權利要求I所述的分切機全自動接膜機構，其特征在于，所述儲膜輥兩端通過安裝架與所述同步齒形帶連接，所述電機帶動所述同步齒形帶，使得所述儲膜輥上下移動。

6.根據權利要求I所述的分切機全自動接膜機構，其特征在于，所述下壓膜板兩端通過安裝架與所述同步齒形帶連接，所述電機帶動所述同步齒形帶，使得所述下壓膜板上下移動。

7.根據權利要求I所述的分切機全自動接膜機構，其特征在于，所述上壓膜板和下壓膜板上都有兩排密集的小孔，板后裝有氣管及負壓發生器。

全文摘要

本發明公開了一種分切機全自動接膜機構，由兩塊長板傾斜固定到分切機墻板外側，形成一個接膜斜臺，接膜移動板構成的所述接膜移動架可在所述接膜斜臺上移動，動力由所述電機帶動的與所述接膜移動板連接的同步齒形帶傳遞，所述接膜斜臺上設有無桿氣動帶動的刀片、儲膜輥、上壓膜板和下壓膜板，下壓膜板下移的同時儲膜輥上移，所述接膜移動架在所述電機作用下左右移動，所述接膜斜臺的右側夾爪夾緊或松開接膜，并由負壓吸嘴吸附固定。本發明優點整個接膜過程無需手動操作，全部有機器完成，不浪費原膜，整個過程控制在30秒內完成；接膜平臺斜置，不僅節省空間，便于安裝和運輸，而且更符合人的視眼觀察。

文檔編號B26D7/08GK102729283SQ20121016348

公開日2012年10月17日 申請日期2012年5月24日 優先權日2012年5月24日
