一種耐磨型鋁箔分切機的剪切刀具的制作方法

2024年09月27日國知局瀏覽量:0

一種耐磨型鋁箔分切機的剪切刀具的制作方法

本技術涉及鋁箔分切機,具體涉及一種耐磨型鋁箔分切機的剪切刀具。

背景技術:

1、分切機是一種箔材裁切裝置,用以將寬度較大的箔材按照客戶實際需求裁切并分成寬度較小的箔材卷材;在箔材分切過程中,由工作人員對分切機進行操控,利用分切機中的放卷結構來提供箔材,經分切機的切刀結構裁切后再由收卷結構重新纏繞成卷材,以便分切后的箔材的轉移和運輸。

2、分切機的切刀工作一段時間后,需要定期對切刀進行檢修,現有的分切機不便于對損壞切刀的進行更換,因此提出了一種耐磨型鋁箔分切機的剪切刀具,以便于解決上述中提出的問題。

技術實現思路

1、本實用新型所要解決的技術問題如下:分切機的切刀工作一段時間后,需要定期對切刀進行檢修,現有的分切機不便于對損壞切刀的進行更換。

2、本實用新型的目的可以通過以下技術方案實現:

3、一種耐磨型鋁箔分切機的剪切刀具,包括刀具固定機構,以及安裝于刀具固定機構一側的驅動電機;

4、所述刀具固定機構的頂部設置有拆裝機構;

5、還包括:

6、所述刀具固定機構包括支架,所述支架的一側與驅動電機固定連接,所述驅動電機的輸出端貫穿支架并固定連接有第一齒輪,所述第一齒輪的一側嚙合連接有第二齒輪,所述第二齒輪的內部固定連接有第一輥軸。

7、作為本實用新型進一步的方案:所述第一輥軸的一端與支架轉動連接,所述第一輥軸的另一端外側固定連接有擋塊,所述第一輥軸靠近擋塊的一側卡合連接有剪切刀本體,所述第一輥軸靠近剪切刀本體的一端的內部固定連接有第一連接塊。

8、作為本實用新型進一步的方案:所述第一輥軸靠近第一連接塊一端的外側貼合連接有第二輥軸,所述第二輥軸靠近第一連接塊一端的外側固定連接有限位塊,所述第二輥軸靠近限位塊的一側套設有第一彈簧,所述第一彈簧的外側套設有滑蓋。

9、作為本實用新型進一步的方案:所述第二輥軸靠近滑蓋的一側卡合連接有若干個鋼球,所述鋼球的個數為八個,且鋼球均勻分布在第二輥軸的內部,所述第二輥軸靠近鋼球一端的內部固定連接有第二連接塊,所述第二連接塊的一端與第一連接塊卡合連接。

10、作為本實用新型進一步的方案:所述拆裝機構包括頂蓋,所述頂蓋的底部與支架貼合連接,所述頂蓋底部的左右兩側均固定連接有把手。

11、作為本實用新型進一步的方案:兩個所述把手的內部開設有通孔,所述通孔的內部滑動連接有推桿,所述推桿的外側套設有第二彈簧。

12、作為本實用新型進一步的方案:所述推桿遠離第二彈簧一端的左右兩側均勻貼合連接有圓球,兩個所述圓球的一側貼合連接有t型塊,所述t型塊的外側與支架螺紋連接。

13、本實用新型的有益效果:

14、1.通過設置刀具固定機構能夠便于剪切刀本體的安裝,通過驅動電機帶動第一齒輪轉動,利用第一齒輪與第二齒輪之間的嚙合作用,從而帶動第一輥軸轉動,通過滑蓋帶動第一彈簧壓縮,從而解除滑蓋對鋼球的限位,能夠使第一輥軸插入第二輥軸的內部,利用第一彈簧被壓縮后的復原力帶動滑蓋復位,利用滑蓋、鋼球與第一輥軸之間的相互配合,從而將第一輥軸固定在第二輥軸內部,能夠?qū)崿F(xiàn)剪切刀本體的快速安裝;

15、2.通過設置拆裝機構能夠便于第一輥軸的拆卸,通過按壓推桿帶動第二彈簧壓縮,同時圓球沿著推桿的外側掉落至通孔內,從而解除圓球?qū)型塊的限定,從而使頂蓋與支架分離,利用第二彈簧的彈力帶動推桿有向上移動的趨勢,從而保證圓球與t型塊始終保持貼合狀態,有利于頂蓋的固定,避免第一輥軸掉落。

技術特征:

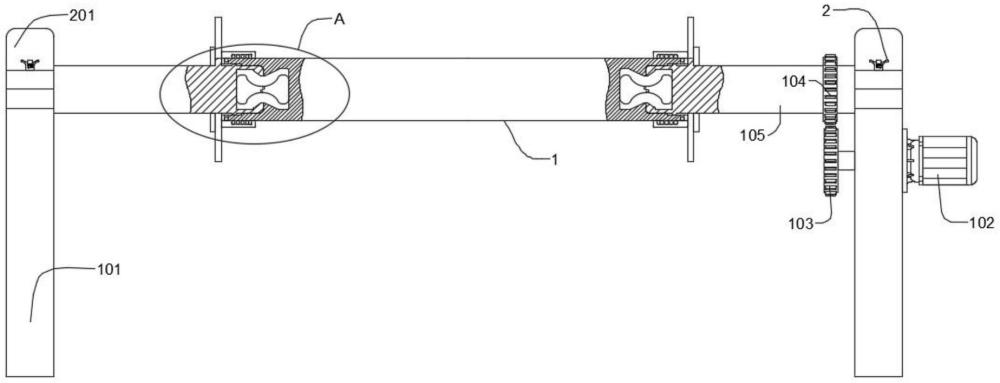

1.一種耐磨型鋁箔分切機的剪切刀具,包括刀具固定機構(1),以及安裝于刀具固定機構(1)一側的驅動電機(102);

2.根據權利要求1所述的一種耐磨型鋁箔分切機的剪切刀具,其特征在于,所述第一輥軸(105)的一端與支架(101)轉動連接,所述第一輥軸(105)的另一端外側固定連接有擋塊(106),所述第一輥軸(105)靠近擋塊(106)的一側卡合連接有剪切刀本體(107),所述第一輥軸(105)靠近剪切刀本體(107)的一端的內部固定連接有第一連接塊(108)。

3.根據權利要求2所述的一種耐磨型鋁箔分切機的剪切刀具,其特征在于,所述第一輥軸(105)靠近第一連接塊(108)一端的外側貼合連接有第二輥軸(109),所述第二輥軸(109)靠近第一連接塊(108)一端的外側固定連接有限位塊(110),所述第二輥軸(109)靠近限位塊(110)的一側套設有第一彈簧(111),所述第一彈簧(111)的外側套設有滑蓋(112)。

4.根據權利要求3所述的一種耐磨型鋁箔分切機的剪切刀具,其特征在于,所述第二輥軸(109)靠近滑蓋(112)的一側卡合連接有若干個鋼球(113),所述鋼球(113)的個數為八個,且鋼球(113)均勻分布在第二輥軸(109)的內部,所述第二輥軸(109)靠近鋼球(113)一端的內部固定連接有第二連接塊(114),所述第二連接塊(114)的一端與第一連接塊(108)卡合連接。

5.根據權利要求1所述的一種耐磨型鋁箔分切機的剪切刀具,其特征在于,所述拆裝機構(2)包括頂蓋(201),所述頂蓋(201)的底部與支架(101)貼合連接,所述頂蓋(201)底部的左右兩側均固定連接有把手(202)。

6.根據權利要求5所述的一種耐磨型鋁箔分切機的剪切刀具,其特征在于,兩個所述把手(202)的內部開設有通孔(203),所述通孔(203)的內部滑動連接有推桿(204),所述推桿(204)的外側套設有第二彈簧(205)。

7.根據權利要求6所述的一種耐磨型鋁箔分切機的剪切刀具,其特征在于,所述推桿(204)遠離第二彈簧(205)一端的左右兩側均勻貼合連接有圓球(206),兩個所述圓球(206)的一側貼合連接有t型塊(207),所述t型塊(207)的外側與支架(101)螺紋連接。

技術總結

本技術公開了一種耐磨型鋁箔分切機的剪切刀具,包括刀具固定機構,以及安裝于刀具固定機構一側的驅動電機;所述刀具固定機構的頂部設置有拆裝機構;還包括:所述刀具固定機構包括支架,所述支架的一側與驅動電機固定連接,所述驅動電機的輸出端貫穿支架并固定連接有第一齒輪,所述第一齒輪的一側嚙合連接有第二齒輪,所述第二齒輪的內部固定連接有第一輥軸,通過設置刀具固定機構能夠便于剪切刀本體的安裝,通過驅動電機帶動第一齒輪轉動,利用第一齒輪與第二齒輪之間的嚙合作用,從而帶動第一輥軸轉動,通過滑蓋帶動第一彈簧壓縮,從而解除滑蓋對鋼球的限位,能夠使第一輥軸插入第二輥軸的內部。

技術研發人員:解鵬杰,楊保全,張軍偉

受保護的技術使用者:河南七陽智能裝備有限公司

技術研發日:20231208

技術公布日:2024/7/29
