本技術涉及分切機領域,更具體的說,涉及一種方便固定的水刺無紡布分切機。
背景技術:
1、水刺無紡布是將高壓微細水流噴射到一層或多層纖維網上,使纖維相互纏結在一起,從而使纖網得以加固而具備一定強力,得到的織物即為水刺無紡布。而布料用分切設備,是利用分切布料的裁刀片對物料進行裁切的機械設備,在水刺無紡布生產加工過程中,通常需要對大面積的布料,按照尺寸要求進行分切工作,在分切過程中需要壓住布料,以防布料發生偏移而影響裝置工作。
2、在此基礎上,中國專利公告號cn207862671u公開了一種pp或pet紡粘水刺無紡布分切機,包括基座,其特征在于:所述基座頂部的兩側均焊接有立柱,且位于左側的立柱的一側通過軸承鉸接有傳動桿;
3、但是上述專利申請中存在以下不足之處:現有的水刺無紡布分切裝置結構功能較為簡單,缺少可以自動固定布料的功能,而手動固定不僅操作較為麻煩,且容易導致布料移動進而使切割位置發生偏移,影響工作精度,降低裝置的實用性。
技術實現思路
1、本實用新型的目的在于提供一種瀝青煙氣凈化裝置,采用本裝置進行工作,從而解決了上述背景中現有的水刺無紡布分切裝置結構功能較為簡單,缺少可以自動固定布料的功能,而手動固定不僅操作較為麻煩,且容易導致布料移動進而使切割位置發生偏移,影響工作精度,降低裝置的實用性的問題。
2、為達到上述目的,本實用新型提供的技術方案為:一種方便固定的水刺無紡布分切機,包括工作臺,工作臺頂面設置有固定組件,固定組件一側設置有裁切組件,所述工作臺頂面設置有第一液壓缸,第一液壓缸設置有兩組,工作臺頂面滑動連接有切割墊板,切割墊板與兩組所述的第一液壓缸輸出端相連接,固定組件包括固定連接在工作臺頂面的支撐框板架,支撐框板架一側設置有第一電機,支撐框板架一側內壁設置有長腔槽,長腔槽內腔轉動連接有長絲桿,長絲桿與第一電機輸出端相連接,支撐框板架上端一側滑動連接有滑動連接長塊,裁切組件包括固定連接在工作臺一側的l型支撐板,l型支撐板上端固定連接有第三液壓缸,第三液壓缸設置有兩組,第三液壓缸下端設置有主板,主板與兩組所述的第三液壓缸輸出端相連接,主板一側設置有第二電機,主板中部設置有限位長槽,限位長槽貫穿主板上下兩側。
3、優選的,所述裁切組件還包括轉動連接在限位長槽內腔的第一絲桿,第一絲桿與第二電機輸出端相連接。
4、優選的,所述第一絲桿外周螺紋連接有滑塊,滑塊滑動連接在限位長槽內腔。
5、優選的,所述滑塊底部固定連接有連接長板部件,連接長板部件一側設置有裁布圓盤刀部件。
6、優選的,所述固定組件還包括螺紋連接在長絲桿外周的限位滑塊,限位滑塊滑動連接在長腔槽內腔。
7、優選的,所述限位滑塊一側與滑動連接長塊一側固定連接。
8、優選的,所述滑動連接長塊頂部設置有第二液壓缸,第二液壓缸設置有兩組。
9、優選的,所述滑動連接長塊下端設置有固定壓塊,固定壓塊設置有兩組,兩組所述的固定壓塊分別與兩組對應所述的固定壓塊輸出端相連接。
10、采用本實用新型提供的技術方案,與現有技術相比,具有如下有益效果:
11、1、本實用新型的一種方便固定的水刺無紡布分切機,將需要進行分切的水刺無紡布放置在切割墊板頂面,同時啟動兩組第一液壓缸,第一液壓缸伸長將切割墊板推動至裁切組件的下方,且使得布料需要裁切位置處在裁布圓盤刀部件正下方,在對布料分切前,啟動第一電機,使得第一電機進行正向旋轉,第一電機驅動長絲桿進行轉動,由于限位滑塊被限位在長腔槽腔槽內部,長絲桿會驅動限位滑塊、滑動連接長塊以及兩組固定壓塊向靠近布料的方向水平移動,直至兩組固定壓塊移動至布料正上方,可同時啟動兩組第二液壓缸,第二液壓缸伸出會帶動固定壓塊伸長,直至兩組固定壓塊降落至布料頂面,且其位置處在布料需要分切的位置的一側,對無紡布進行壓緊固定工作,以防后續分切時布料發生移位,后續操作者可通過裁切組件對布料進行裁切工作,在布料分切完成后可使得第二液壓缸縮短,固定壓塊離開布料,第一電機反向轉動,其帶動滑動連接長塊向遠離裁切組件的方向水平移動,這種設置通過工作臺方便快速的對布料進行壓緊固定工作,防止布料后續分切時發生移位,而影響物料的裁切質量,提升裝置的實用性。
12、2、本實用新型的一種方便固定的水刺無紡布分切機,當水刺無紡布已經處在裁切組件的下方,且裁布圓盤刀部件與布料裁切位置已經豎直對應時,操作者可啟動第三液壓缸,兩組第三液壓缸伸長使得主板、連接長板部件以及裁布圓盤刀部件下降,直至使得裁布圓盤刀部件與布料表面相接觸,裁布圓盤刀部件先處于布料裁切位置的邊緣側,而此時的布料通過兩組固定壓塊進行壓緊固定,后啟動第二電機,第二電機正向轉動帶動第一絲桿正向轉動,滑塊被限位在限位長槽內腔,第一絲桿會驅動滑塊、連接長板部件和裁布圓盤刀部件順著限位長槽方向做水平移動,而裁布圓盤刀部件的橫向水平移動,就是順著布料裁切位置的一側劃切至另一側,即可對布料完成分切工作,使用完畢的裁切組件,即可收縮第三液壓缸,第三液壓缸帶動主板和裁布圓盤刀部件向上運動,使得裁布圓盤刀部件遠離布料,從而影響切割方便操作者后續對布料進行拿取,本實用中的裁布圓盤刀部件為成熟的現有技術,市面上均有售賣,又名切布刀,適合用于布料、鋪棉及各種柔軟材質之大面積裁切,刀片為標準圓形,這樣切割布料時候能夠有效的避免布料因?yàn)樘浂逊e在一起,這種設置利用裁切組件可快速對布料自動進行裁切工作,自動化操作簡便,提升裝置工作效率,提高了分切機的實用性。
技術特征:

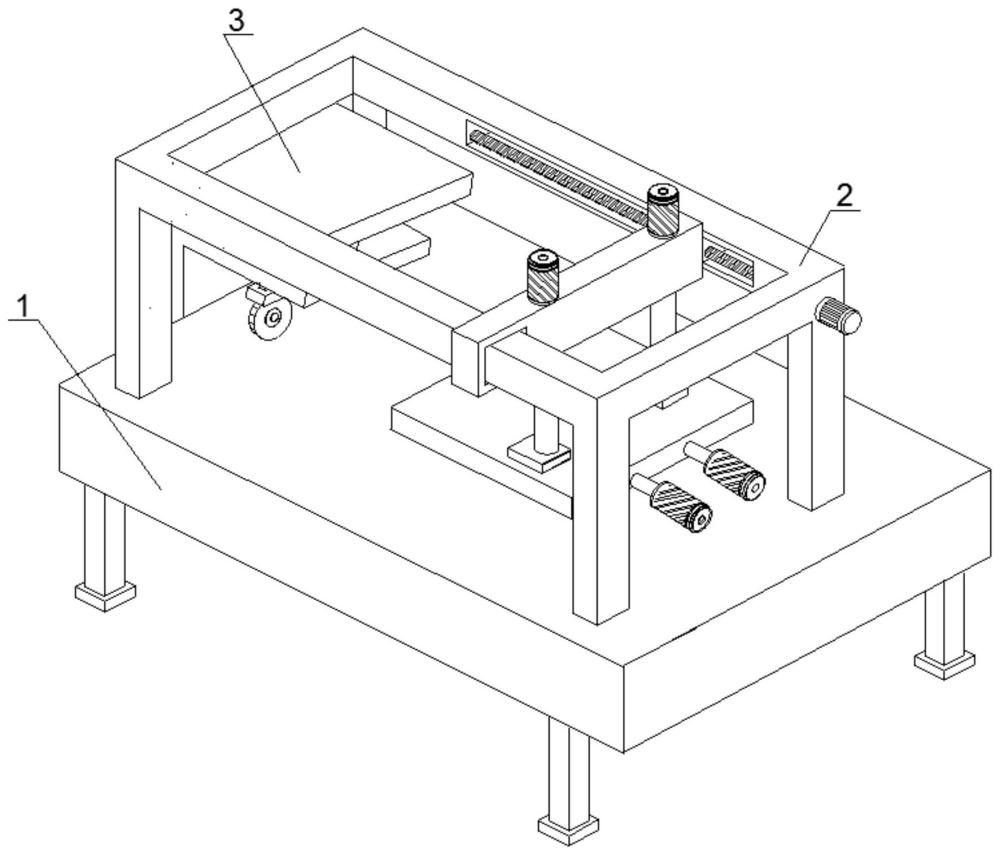

1.一種方便固定的水刺無紡布分切機,包括工作臺(1),工作臺(1)頂面設置有固定組件(2),固定組件(2)一側設置有裁切組件(3),其特征在于:所述工作臺(1)頂面設置有第一液壓缸(11),第一液壓缸(11)設置有兩組,工作臺(1)頂面滑動連接有切割墊板(12),切割墊板(12)與兩組所述的第一液壓缸(11)輸出端相連接,固定組件(2)包括固定連接在工作臺(1)頂面的支撐框板架(21),支撐框板架(21)一側設置有第一電機(22),支撐框板架(21)一側內壁設置有長腔槽(23),長腔槽(23)內腔轉動連接有長絲桿(24),長絲桿(24)與第一電機(22)輸出端相連接,支撐框板架(21)上端一側滑動連接有滑動連接長塊(27),裁切組件(3)包括固定連接在工作臺(1)一側的l型支撐板(31),l型支撐板(31)上端固定連接有第三液壓缸(33),第三液壓缸(33)設置有兩組,第三液壓缸(33)下端設置有主板(32),主板(32)與兩組所述的第三液壓缸(33)輸出端相連接,主板(32)一側設置有第二電機(39),主板(32)中部設置有限位長槽(34),限位長槽(34)貫穿主板(32)上下兩側。
2.根據權利要求1所述的一種方便固定的水刺無紡布分切機,其特征在于:所述裁切組件(3)還包括轉動連接在限位長槽(34)內腔的第一絲桿(35),第一絲桿(35)與第二電機(39)輸出端相連接。
3.根據權利要求2所述的一種方便固定的水刺無紡布分切機,其特征在于:所述第一絲桿(35)外周螺紋連接有滑塊(36),滑塊(36)滑動連接在限位長槽(34)內腔。
4.根據權利要求3所述的一種方便固定的水刺無紡布分切機,其特征在于:所述滑塊(36)底部固定連接有連接長板部件(37),連接長板部件(37)一側設置有裁布圓盤刀部件(38)。
5.根據權利要求4所述的一種方便固定的水刺無紡布分切機,其特征在于:所述固定組件(2)還包括螺紋連接在長絲桿(24)外周的限位滑塊(25),限位滑塊(25)滑動連接在長腔槽(23)內腔。
6.根據權利要求5所述的一種方便固定的水刺無紡布分切機,其特征在于:所述限位滑塊(25)一側與滑動連接長塊(27)一側固定連接。
7.根據權利要求6所述的一種方便固定的水刺無紡布分切機,其特征在于:所述滑動連接長塊(27)頂部設置有第二液壓缸(26),第二液壓缸(26)設置有兩組。
8.根據權利要求7所述的一種方便固定的水刺無紡布分切機,其特征在于:所述滑動連接長塊(27)下端設置有固定壓塊(28),固定壓塊(28)設置有兩組,兩組所述的固定壓塊(28)分別與兩組對應所述的固定壓塊(28)輸出端相連接。
技術總結
本技術公開了一種方便固定的水刺無紡布分切機,涉及分切機領域,包括工作臺,工作臺頂面設置有固定組件,固定組件一側設置有裁切組件,工作臺頂面設置有第一液壓缸,第一液壓缸設置有兩組,工作臺頂面滑動連接有切割墊板,切割墊板與兩組第一液壓缸輸出端相連接,固定組件包括固定連接在工作臺頂面的支撐框板架,支撐框板架一側設置有第一電機,支撐框板架一側內壁設置有長腔槽,長腔槽內腔轉動連接有長絲桿,長絲桿與第一電機輸出端相連接,支撐框板架上端一側滑動連接有滑動連接長塊,這種設置通過工作臺方便快速的對布料進行壓緊固定工作,防止布料后續分切時發生移位,而影響物料的裁切質量,提升裝置的實用性。
技術研發人員:劉麗偉,王遠富,倪青青,陳霄
受保護的技術使用者:賽得利(中國)纖維有限公司
技術研發日:20231025
技術公布日:2024/7/11
