1.本實用新型涉及電容器加工技術領域,尤其涉及一種具有糾偏效果的電容器加工用薄膜分切裝置。
背景技術:
2.有感薄膜電容器薄膜電容器是以有機塑料薄膜做介質以金屬箔或金屬化薄膜做電極,通過卷繞方式制成(疊片結構除外),其中以聚酯膜介質和聚丙烯膜介質應用最廣。目前國內有機薄膜電容器生產以聚酯薄膜電容器,聚丙烯薄膜電容器等為主。
3.薄膜分切機在進行分切作業時,原料膜放卷是必須的工序之一。傳統的原料膜放卷是將原料輥放置到固定的支架上,由其前方的引紙輥帶動放卷,當速度較快時,放卷的薄膜會發生偏移。
技術實現要素:
4.本實用新型的目的是為了解決現有技術中存在的缺點,而提出的一種具有糾偏效果的電容器加工用薄膜分切裝置。
5.為了實現上述目的,本實用新型采用了如下技術方案:一種具有糾偏效果的電容器加工用薄膜分切裝置,包括支撐架,所述支撐架頂部固定安裝有連接架,所述連接架頂部固定安裝有橫板,所述橫板頂部固定安裝有氣缸,所述氣缸的底部設有分切架,且氣缸的伸縮桿貫穿橫板并和分切架頂面固定連接,所述分切架內部固定安裝有刀片,所述連接架的側面設有固定架,且固定架固定安裝在支撐架頂面,所述固定架內部固定安裝有限位板,且限位板和刀片一一對應。
6.優選的,所述支撐架的兩端分別設有收卷輥和放料輥,且收卷輥靠近固定架,且放料輥靠近連接架,且收卷輥和限位板一一對應。
7.優選的,所述收卷輥的兩端設有第一固定板,且收卷輥和第一固定板活動連接,所述放料輥的兩端設有第二固定板,且放料輥和第二固定板活動連接,且第一固定板和第二固定板均固定安裝在支撐架頂面。
8.優選的,所述收卷輥側面設有從動輪,且從動輪和收卷輥內部轉軸固定連接,所述從動輪表面設有傳送帶,遠離所述從動輪的傳送帶端部設有主動輪,且主動輪和從動輪通過傳送帶活動連接,所述主動輪側面設有電機,且電機的輸出軸和主動輪固定連接。
9.優選的,所述分切架正下方設有傳動裝置,所述傳動裝置的兩側均設有第三固定板,且第三固定板固定安裝在支撐架頂面。
10.優選的,所述所述傳動裝置的兩端分別設有導向輥和壓緊輥,且導向輥、壓緊輥均和第三固定板活動連接,且導向輥位于傳動裝置的兩端頂部。
11.優選的,所述導向輥和傳動裝置之間設有卷料,且卷料均和傳動裝置、收卷輥、放料輥活動連接。
12.有益效果
13.本實用新型中,采用限位板,在收卷輥和傳動裝置之間設置固定架,在固定架上安裝限位板,并且限位板對應刀片,使分切出來的薄膜經過限位板的限位,防止分切后的薄膜出現偏移的情況,在出現偏移的情況時,經過限位板限位可以使薄膜重新調整方向,在限位板內部會有兩個滾筒對其擠壓,使發生偏移的分切薄膜限位移動,保證其按照規定的路線收卷。
14.本實用新型中,采用氣缸,通過氣缸調節分切架和卷料之間的距離,在刀片和卷料的距離過近時,會發生刀片對卷料有一定的擠壓情況,會出現有分切偏移的情況,可以根據實際情況通過氣缸的伸縮桿調節刀片和卷料之間的間距,保證在分切的過程中不會發生過大的分切影響,同時保證收卷過程卷料均是繃緊的狀態。
附圖說明

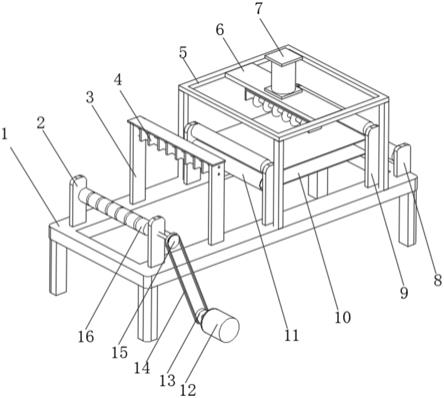

15.圖1為本實用新型的軸測圖;
16.圖2為本實用新型的俯視圖;
17.圖3為本實用新型的側視圖;
18.圖4為本實用新型的剖視圖。
19.圖例說明:
20.1、支撐架;2、第一固定板;3、固定架;4、限位板;5、連接架;6、橫板;7、氣缸;8、第二固定板;9、第三固定板;10、傳動裝置;11、壓緊輥;12、電機;13、主動輪;14、傳送帶;15、從動輪;16、收卷輥;17、放料輥;18、分切架;19、刀片;20、導向輥;21、卷料。
具體實施方式
21.為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解,下面結合具體實施例和附圖,進一步闡述本實用新型,但下述實施例僅僅為本實用新型的優選實施例,并非全部?;趯?shí)施方式中的實施例,本領域技術人員在沒有做出創造性勞動的前提下所獲得其它實施例,都屬于本實用新型的保護范圍。
22.下面結合附圖描述本實用新型的具體實施例。
23.具體實施例:
24.參照圖1-4,一種具有糾偏效果的電容器加工用薄膜分切裝置,包括支撐架1,支撐架1頂部固定安裝有連接架5,連接架5頂部固定安裝有橫板6,橫板6頂部固定安裝有氣缸7,氣缸7的底部設有分切架18,且氣缸7的伸縮桿貫穿橫板6并和分切架18頂面固定連接,分切架18內部固定安裝有刀片19,連接架5的側面設有固定架3,且固定架3固定安裝在支撐架1頂面,固定架3內部固定安裝有限位板4,且限位板4和刀片19一一對應。
25.采用限位板4,在收卷輥16和傳動裝置10之間設置固定架3,在固定架3上安裝限位板4,并且限位板4對應刀片19,使分切出來的薄膜經過限位板4的限位,防止分切后的薄膜出現偏移的情況,在出現偏移的情況時,經過限位板4限位可以使薄膜重新調整方向,在限位板4內部會有兩個滾筒對其擠壓,使發生偏移的分切薄膜限位移動,保證其按照規定的路線收卷。
26.采用氣缸7,通過氣缸7調節分切架18和卷料21之間的距離,在刀片19和卷料21的距離過近時,會發生刀片19對卷料21有一定的擠壓情況,會出現有分切偏移的情況,可以根
據實際情況通過氣缸7的伸縮桿調節刀片19和卷料21之間的間距,保證在分切的過程中不會發生過大的分切影響,同時保證收卷過程卷料21均是繃緊的狀態。
27.支撐架1的兩端分別設有收卷輥16和放料輥17,且收卷輥16靠近固定架3,且放料輥17靠近連接架5,且收卷輥16和限位板4一一對應。
28.收卷輥16的兩端設有第一固定板2,且收卷輥16和第一固定板2活動連接,放料輥17的兩端設有第二固定板8,且放料輥17和第二固定板8活動連接,且第一固定板2和第二固定板8均固定安裝在支撐架1頂面,收卷輥16側面設有從動輪15,且從動輪15和收卷輥16內部轉軸固定連接,從動輪15表面設有傳送帶14,遠離從動輪15的傳送帶14端部設有主動輪13,且主動輪13和從動輪15通過傳送帶14活動連接,主動輪13側面設有電機12,且電機12的輸出軸和主動輪13固定連接。
29.分切架18正下方設有傳動裝置10,傳動裝置10的兩側均設有第三固定板9,且第三固定板9固定安裝在支撐架1頂面,傳動裝置10的兩端分別設有導向輥20和壓緊輥11,且導向輥20、壓緊輥11均和第三固定板9活動連接,且導向輥20位于傳動裝置10的兩端頂部,導向輥20和傳動裝置10之間設有卷料21,且卷料21均和傳動裝置10、收卷輥16、放料輥17活動連接。
30.本實用新型的工作原理:卷料21通過放料輥17放料,先經過導向輥20進入到傳動裝置10傳動,在傳動到傳動裝置10中間時經過刀片19對其分切,在分切后的卷料21經過壓緊輥11進入到限位板4中,通過限位板4內部的擠壓限位,使分切后的卷料21可以沿著一定的方向繼續收卷,最后通過收卷輥16收卷,收卷輥16由電機12驅動,電機12驅動主動輪13轉動,主動輪13通過傳送帶14帶動從動輪15轉動,進而帶動收卷輥16轉動收卷。
31.在本實用新型中,除非另有明確的規定和限定,第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸,也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且,第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方,或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方,或僅僅表示第一特征水平高度小于第二特征。
32.以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解,本實用新型不受上述實施例的限制,上述實施例和說明書中描述的僅為本實用新型的優選例,并不用來限制本實用新型,在不脫離本實用新型精神和范圍的前提下,本實用新型還會有各種變化和改進,這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
技術特征:
1.一種具有糾偏效果的電容器加工用薄膜分切裝置,包括支撐架(1),其特征在于:所述支撐架(1)頂部固定安裝有連接架(5),所述連接架(5)頂部固定安裝有橫板(6),所述橫板(6)頂部固定安裝有氣缸(7),所述氣缸(7)的底部設有分切架(18),且氣缸(7)的伸縮桿貫穿橫板(6)并和分切架(18)頂面固定連接,所述分切架(18)內部固定安裝有刀片(19),所述連接架(5)的側面設有固定架(3),且固定架(3)固定安裝在支撐架(1)頂面,所述固定架(3)內部固定安裝有限位板(4),且限位板(4)和刀片(19)一一對應。2.根據權利要求1所述的一種具有糾偏效果的電容器加工用薄膜分切裝置,其特征在于:所述支撐架(1)的兩端分別設有收卷輥(16)和放料輥(17),且收卷輥(16)靠近固定架(3),且放料輥(17)靠近連接架(5),且收卷輥(16)和限位板(4)一一對應。3.根據權利要求2所述的一種具有糾偏效果的電容器加工用薄膜分切裝置,其特征在于:所述收卷輥(16)的兩端設有第一固定板(2),且收卷輥(16)和第一固定板(2)活動連接,所述放料輥(17)的兩端設有第二固定板(8),且放料輥(17)和第二固定板(8)活動連接,且第一固定板(2)和第二固定板(8)均固定安裝在支撐架(1)頂面。4.根據權利要求2所述的一種具有糾偏效果的電容器加工用薄膜分切裝置,其特征在于:所述收卷輥(16)側面設有從動輪(15),且從動輪(15)和收卷輥(16)內部轉軸固定連接,所述從動輪(15)表面設有傳送帶(14),遠離所述從動輪(15)的傳送帶(14)端部設有主動輪(13),且主動輪(13)和從動輪(15)通過傳送帶(14)活動連接,所述主動輪(13)側面設有電機(12),且電機(12)的輸出軸和主動輪(13)固定連接。5.根據權利要求1所述的一種具有糾偏效果的電容器加工用薄膜分切裝置,其特征在于:所述分切架(18)正下方設有傳動裝置(10),所述傳動裝置(10)的兩側均設有第三固定板(9),且第三固定板(9)固定安裝在支撐架(1)頂面。6.根據權利要求5所述的一種具有糾偏效果的電容器加工用薄膜分切裝置,其特征在于:所述傳動裝置(10)的兩端分別設有導向輥(20)和壓緊輥(11),且導向輥(20)、壓緊輥(11)均和第三固定板(9)活動連接,且導向輥(20)位于傳動裝置(10)的兩端頂部。7.根據權利要求6所述的一種具有糾偏效果的電容器加工用薄膜分切裝置,其特征在于:所述導向輥(20)和傳動裝置(10)之間設有卷料(21),且卷料(21)均和傳動裝置(10)、收卷輥(16)、放料輥(17)活動連接。
技術總結
本實用新型提供一種具有糾偏效果的電容器加工用薄膜分切裝置,涉及電容器加工領域,包括支撐架,所述支撐架頂部固定安裝有連接架,所述連接架頂部固定安裝有橫板,所述橫板頂部固定安裝有氣缸,所述氣缸的底部設有分切架,且氣缸的伸縮桿貫穿橫板并和分切架頂面固定連接,所述分切架內部固定安裝有刀片,所述連接架的側面設有固定架,且固定架固定安裝在支撐架頂面,所述固定架內部固定安裝有限位板,且限位板和刀片一一對應。在收卷輥和傳動裝置之間設置固定架,在固定架上安裝限位板,并且限位板對應刀片,使分切出來的薄膜經過限位板的限位,防止分切后的薄膜出現偏移的情況。況。況。
技術研發人員:陳玉禧 陳桂文
受保護的技術使用者:廣西金佳電子有限公司
技術研發日:2021.10.20
技術公布日:2022/4/21
