技術領域

本發明涉及一種帶靜電消除裝置的金屬化薄膜分切機，屬于電容器技術領域。

背景技術：

金屬化薄膜在真空鍍膜機中完成鍍膜后，形成面積和體積均較大的原料膜，原料膜必須經過薄膜分切機將其分切成若干個金屬化薄膜條，金屬化薄膜條再收卷制成符合標準的金屬化薄膜卷。

金屬化薄膜分切機由放卷機構、切割機構、收卷機構、各功能輥組成。其工作原理為：從放卷機構放出的原料膜，經張力檢測輥，賦能輥進入切割機構，原料膜經分切后形成若干個金屬化薄膜條，金屬化薄膜條由收卷機構分別收卷成符合標準的金屬化薄膜卷。

現有金屬化薄膜分切機主要使用金屬輥與金屬化薄膜條中的絕緣層接觸，再利用接地線將金屬化薄膜條上大部分的靜電消除。但是，由于金屬輥只與金屬化薄膜條中的絕緣層接觸，金屬化薄膜條中導電層由于沒有專門的靜電消除裝置，金屬化薄膜條中導電層仍然會殘留部分靜電。如果再利用帶接地線的金屬輥消除金屬化薄膜條中導電層的靜電，由于金屬化薄膜條中的導電層為鍍鋁層或鍍錫層，金屬化薄膜條中的導電層與金屬輥接觸時，金屬化薄膜條中的導電層與金屬輥的輥身摩擦，若金屬輥選擇成本較低的普通傳動輥，普通傳動輥表面粗糙度大，易損傷金屬化薄膜條中的導電層，造成產品質量下降；若選用表面粗糙度非常小的鏡面輥，雖然不會造成金屬化薄膜條中的導電層被劃傷，但是鏡面輥制作成本非常高，并且其維護保養成本高，不利于市場競爭。

技術實現要素：

本發明針對現有技術存在的不足，提供了一種帶靜電消除裝置的金屬化薄膜分切機，具體技術方案如下：

一種帶靜電消除裝置的金屬化薄膜分切機，用來將原料膜分切成若干個金屬化薄膜條，金屬化薄膜條包括絕緣層和導電層，所述帶靜電消除裝置的金屬化薄膜分切機包括放卷輥、過渡輥、張力調節輥、引導輥、賦能輥組、切割機構、靜電消除輥、定速輥、收卷輥，所述靜電消除輥與金屬化薄膜條的絕緣層接觸，靜電消除輥的外部設置有第一接地線，第一接地線與靜電消除輥的輥軸電氣連接，所述靜電消除輥和定速輥之間設置有磁輥，磁輥與金屬化薄膜條的絕緣層接觸，金屬化薄膜條的上方設置有薄膜條和導電板，薄膜條的下端與金屬化薄膜條的導電層接觸，薄膜條的上端與導電板的首端電氣連接，導電板的外部設置有第二接地線，第二接地線與導電板的尾端電氣連接。

作為上述技術方案的改進，所述磁輥包括鐵輥身，鐵輥身的中央設置轉軸，鐵輥身上還設置有最少四個圓形安裝孔，安裝孔以轉軸為中心在鐵輥身上對稱分布，安裝孔中設置有與安裝孔相配合的磁棒。

作為上述技術方案的改進，所述磁棒與安裝孔之間的配合為過盈配合。

作為上述技術方案的改進，所述薄膜條包括基膜，基膜的上、下表面分別設置有鐵層。

作為上述技術方案的改進，所述基膜的厚度與鐵層的厚度之間的比值為a，0.5≤a≤1。

作為上述技術方案的改進，所述薄膜條的厚度與金屬化薄膜條的厚度之間的比值為m，1≤m≤2。

本發明所述帶靜電消除裝置的金屬化薄膜分切機利用靜電消除輥將金屬化薄膜條絕緣層上的靜電消除；利用薄膜條緊貼金屬化薄膜條的導電層，將金屬化薄膜條導電層上的靜電消除，利用磁輥保證薄膜條緊貼金屬化薄膜條的導電層，避免薄膜條被前進的金屬化薄膜條甩開。該金屬化薄膜分切機中的靜電消除裝置結構簡單，設備成本低，能夠有效的將金屬化薄膜條上的靜電消除，同時不損傷金屬化薄膜條的導電層，保證分切后產品的質量，實施效果好，應用價值高。

附圖說明

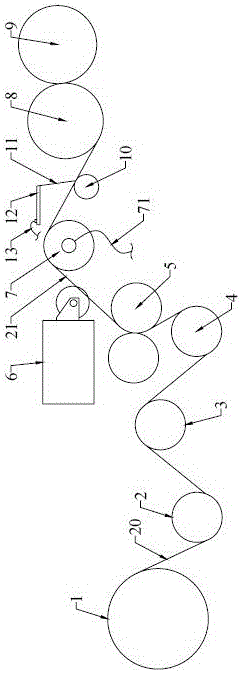

圖1為本發明所述帶靜電消除裝置的金屬化薄膜分切機結構示意圖；

圖2為本發明所述磁輥結構示意圖；

圖3為本發明所述薄膜條結構示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1所示，所述帶靜電消除裝置的金屬化薄膜分切機，用來將原料膜20分切成若干個金屬化薄膜條21，金屬化薄膜條21包括絕緣層和導電層，所述帶靜電消除裝置的金屬化薄膜分切機包括放卷輥1、過渡輥2、張力調節輥3、引導輥4、賦能輥組5、切割機構6、靜電消除輥7、定速輥8、收卷輥9，所述靜電消除輥7與金屬化薄膜條21的絕緣層接觸，靜電消除輥7的外部設置有第一接地線71，第一接地線71與靜電消除輥7的輥軸電氣連接，所述靜電消除輥7和定速輥8之間設置有磁輥10，磁輥10與金屬化薄膜條21的絕緣層接觸，金屬化薄膜條21的上方設置有薄膜條11和導電板12，薄膜條11的下端與金屬化薄膜條21的導電層接觸，薄膜條11的上端與導電板12的首端電氣連接，導電板12的外部設置有第二接地線13，第二接地線13與導電板12的尾端電氣連接。

放卷輥1放出的原料膜20，依次經過過渡輥2、張力調節輥3、引導輥4、賦能輥組5，原料膜20被切割機構6分切成若干個金屬化薄膜條21，金屬化薄膜條21依次經過靜電消除輥7、磁輥10、定速輥8后在收卷輥9上收卷形成符合標準的金屬化薄膜卷。張力調節輥3具有保證原料膜20在分切過程中不變形，不起皺的作用；賦能輥組5施加在原料膜20的兩面，在傳送過程中，可將存在于原料膜20中的各種導電與半導電雜質清除，可有效地提高電容器的質量；靜電消除輥7將金屬化薄膜條21絕緣層上的靜電消除；薄膜條11具有導電性，并且薄膜條11還具有磁性，薄膜條11的下端在磁輥10的吸附下始終與金屬化薄膜條21的導電層接觸，薄膜條11、導電板12、第二接地線13具有導電能力，導電板12可選用銅板，金屬化薄膜條21中導電層上的靜電在薄膜條11的引導下被接地消除。金屬化薄膜分切機的靜電消除裝置包括靜電消除輥7、第一接地線71、磁輥10、薄膜條11、導電板12、第二接地線13，該靜電消除裝置能將金屬化薄膜條上的靜電消除，同時不損傷金屬化薄膜條的導電層，保證分切后產品的質量，該靜電消除裝置結構簡單，設備成本低，實施效果好，應用價值高。

如圖2所示，所述磁輥10包括鐵輥身101，鐵輥身101的中央設置轉軸102，鐵輥身101上還設置有最少四個圓形安裝孔，安裝孔以轉軸102為中心在鐵輥身101上對稱分布，安裝孔中設置有與安裝孔相配合的磁棒103。在磁棒103的作用下，鐵輥身101具有磁力，并且磁棒103在鐵輥身101上的分布均勻；磁棒103在磁力的作用下緊緊吸附在鐵輥身101上，不但安裝方便，而且還不損傷鐵輥身101。為便于安裝，所述磁棒103與安裝孔之間的配合為過盈配合。磁棒103被塞入安裝孔中后在磁力的作用下緊緊吸附在鐵輥身101上，即使磁輥10在轉動，磁棒103也不易被甩出；磁棒103與鐵輥身101之間的固定方式簡單，方便拆卸和維修。

如圖3所示，所述薄膜條11包括基膜111，基膜111的上、下表面分別設置有鐵層112。基膜111可采用聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，鐵層112可通過電鍍工藝將單質鐵鍍在基膜111的上、下表面，鐵層112能被磁輥10吸附，使得鐵層112能緊貼金屬化薄膜條21中導電層。由于基膜111的上、下表面均有鐵層112，不但方便薄膜條11的使用，電鍍控制要求低，電鍍成本不高。所述基膜111的厚度與鐵層112的厚度之間的比值為a，0.5≤a≤1，鐵層112相對于基膜111來說，鐵層112的厚度越厚，在電鍍鐵層112時的控制精度以及電鍍難度也就越小，薄膜條11的制作成本就越低；并且鐵層112在緊貼金屬化薄膜條21中導電層時，鐵層112為電鍍層，表面粗糙度非常小，不會 損傷金屬化薄膜條21中的導電層。薄膜條11的厚度與金屬化薄膜條21的厚度之間的比值為m，1≤m≤2，薄膜條11的厚度與金屬化薄膜條21的厚度相近，當薄膜條11的下端緊貼金屬化薄膜條21的導電層時，薄膜條11的機械性能跟金屬化薄膜條21的機械性能相近，使其能夠輕易的彎曲或者折疊，并且其對金屬化薄膜條21的導電層不會造成損壞。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。

技術特征：

1.一種帶靜電消除裝置的金屬化薄膜分切機，用來將原料膜（20）分切成若干個金屬化薄膜條（21），金屬化薄膜條（21）包括絕緣層和導電層，所述帶靜電消除裝置的金屬化薄膜分切機包括放卷輥（1）、過渡輥（2）、張力調節輥（3）、引導輥（4）、賦能輥組（5）、切割機構（6）、靜電消除輥（7）、定速輥（8）、收卷輥（9），所述靜電消除輥（7）與金屬化薄膜條（21）的絕緣層接觸，靜電消除輥（7）的外部設置有第一接地線（71），第一接地線（71）與靜電消除輥（7）的輥軸電氣連接，其特征在于：所述靜電消除輥（7）和定速輥（8）之間設置有磁輥（10），磁輥（10）與金屬化薄膜條（21）的絕緣層接觸，金屬化薄膜條（21）的上方設置有薄膜條（11）和導電板（12），薄膜條（11）的下端與金屬化薄膜條（21）的導電層接觸，薄膜條（11）的上端與導電板（12）的首端電氣連接，導電板（12）的外部設置有第二接地線（13），第二接地線（13）與導電板（12）的尾端電氣連接。

2.根據權利要求1所述的一種帶靜電消除裝置的金屬化薄膜分切機，其特征在于：所述磁輥（10）包括鐵輥身（101），鐵輥身（101）的中央設置轉軸（102），鐵輥身（101）上還設置有最少四個圓形安裝孔，安裝孔以轉軸（102）為中心在鐵輥身（101）上對稱分布，安裝孔中設置有與安裝孔相配合的磁棒（103）。

3.根據權利要求2所述的一種帶靜電消除裝置的金屬化薄膜分切機，其特征在于：所述磁棒（103）與安裝孔之間的配合為過盈配合。

4.根據權利要求1所述的一種帶靜電消除裝置的金屬化薄膜分切機，其特征在于：所述薄膜條（11）包括基膜（111），基膜（111）的上、下表面分別設置有鐵層（112）。

5.根據權利要求4所述的一種帶靜電消除裝置的金屬化薄膜分切機，其特征在于：所述基膜（111）的厚度與鐵層（112）的厚度之間的比值為a，0.5≤a≤1。

6.根據權利要求5所述的一種帶靜電消除裝置的金屬化薄膜分切機，其特征在于：所述薄膜條（11）的厚度與金屬化薄膜條（21）的厚度之間的比值為m，1≤m≤2。

技術總結

本發明涉及一種帶靜電消除裝置的金屬化薄膜分切機，包括放卷輥、過渡輥、張力調節輥、引導輥、賦能輥組、切割機構、靜電消除輥、定速輥、收卷輥，靜電消除輥和定速輥之間設置有磁輥，磁輥與金屬化薄膜條的絕緣層接觸，金屬化薄膜條的上方設置有薄膜條和導電板，薄膜條的下端與金屬化薄膜條的導電層接觸，薄膜條的上端與導電板的首端電氣連接，導電板的外部設置有第二接地線，第二接地線與導電板的尾端電氣連接。該金屬化薄膜分切機中的靜電消除裝置結構簡單，設備成本低，能夠有效的將金屬化薄膜條上的靜電消除，同時不損傷金屬化薄膜條的導電層，保證分切后產品的質量，實施效果好，應用價值高。

技術研發人員：劉同林

受保護的技術使用者：銅陵市超越電子有限公司

文檔號碼：201610721711

技術研發日：2016.08.25

技術公布日：2016.12.14
