1.本實用新型涉及膠帶分切機技術領域，具體為一種具有防止刀具粘連的膠帶分切機。

背景技術：

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械，分切機主要的運用于：無紡布、云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等)的分切，而切刀就是其眾多部件中較為重要的一個，然而現有的膠帶分切機，在使用過程中，由于膠帶是由基材和粘結劑兩部分組成，通過粘接使兩個或多個不相連的物體連接在一起，其表面上涂有一層粘著劑，從而使得在分切膠帶的過程中，切刀容易粘連膠質，從而影響膠帶分切的質量和分切效率。

3.所以我們提出了一種具有防止刀具粘連的膠帶分切機，以便于解決上述中提出的膠帶分切機在分切膠帶的過程中，切刀容易粘連膠質，從而影響膠帶分切的質量和分切效率的問題。

技術實現要素：

4.本實用新型的目的在于提供一種具有防止刀具粘連的膠帶分切機，以解決上述背景技術提出的目前市場上的膠帶分切機在分切膠帶的過程中，切刀容易粘連膠質，從而影響膠帶分切的質量和分切效率的問題。

5.為實現上述目的，本實用新型提供如下技術方案：一種具有防止刀具粘連的膠帶分切機，包括機架、刀片、油壺、清潔海綿、毛刷和刮板，所述機架中間安裝有主軸，且主軸中間安裝有刀片，并且主軸左端連接有電機，所述機架上端設置有殼體，且殼體上端安裝有油壺，并且油壺下端設置有注油口，所述殼體內側設置有伸縮桿，且伸縮桿外側貫穿連接有伸縮彈簧，所述伸縮桿一端設置有壓板，且壓板一側設置有清潔海綿，所述清潔海綿后方設置有轉軸，且轉軸下端連接有馬達，所述轉軸中間設置有毛刷，且毛刷外側設置有刮板，所述刮板下方開設有導料口，且導料口下方設置有滑軌，所述滑軌之間放置有接料箱，且接料箱外側設置有拉手。

6.優選的，所述注油口的中心線與殼體的中心線相互重合，且注油口的中心線與刀片的中心線相互重合。

7.優選的，所述壓板設置有2個，且壓板的表平面與刀片的表平面相互平行，并且壓板相對于刀片的中心線左右對稱。

8.優選的，所述清潔海綿設置有2個，且清潔海綿相對于殼體的中心線左右對稱，并且清潔海綿通過伸縮彈簧構成伸縮結構。

9.優選的，所述毛刷設置有2個，且毛刷的旋轉外圓與刀片的表平面呈相切結構。

10.優選的，所述接料箱設置有2個，且接料箱的寬度大于導料口的寬度，并且接料箱

與殼體構成滑動結構。

11.與現有技術相比，本實用新型的有益效果是：該具有防止刀具粘連的膠帶分切機；

12.1.設置有毛刷和刮板，在實際使用過程中，同時馬達帶動毛刷進行轉動，當?shù)镀诜智姓迟N上膠裝物質時，通過毛刷將刀片表面的粘著劑進行刷除，然后再通過刮板將毛刷上的粘著劑進行刮除，提高毛刷的清潔效率，從而減少了粘著劑對分切時產生的影響，增加了該裝置的實用性；

13.2.設置有油壺和清潔海綿，在實際使用過程中，由于刀片連續工作，從而在長時間的使用后，會產生大量的熱量，而刀具上的熱量的積聚，會極大的影響分切后的膠帶的質量，通過清潔海綿將油壺中的潤滑油不斷的涂抹在刀片上，從而可對刀片進行冷卻，同時由于刀片上附有潤滑油，可減少粘著劑的粘連，增加了該裝置的功能性。

附圖說明

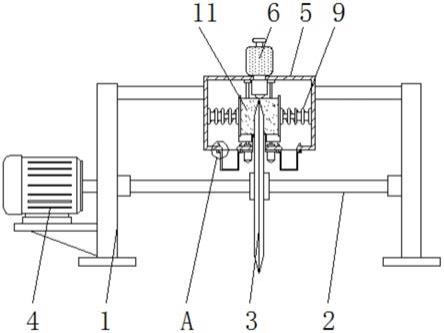

14.圖1為本實用新型主剖結構示意圖；

15.圖2為本實用新型俯剖結構示意圖；

16.圖3為本實用新型左剖結構示意圖；

17.圖4為本實用新型圖1中a處放大結構示意圖；

18.圖5為本實用新型伸縮桿與壓板連接結構示意圖。

19.圖中：1、機架；2、主軸；3、刀片；4、電機；5、殼體；6、油壺；7、注油口；8、伸縮桿；9、伸縮彈簧；10、壓板；11、清潔海綿；12、轉軸；13、馬達；14、毛刷；15、刮板；16、導料口；17、滑軌；18、接料箱；19、拉手。

具體實施方式

20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

21.請參閱圖1-5，本實用新型提供一種技術方案：一種具有防止刀具粘連的膠帶分切機，包括機架1、主軸2、刀片3、電機4、殼體5、油壺6、注油口7、伸縮桿8、伸縮彈簧9、壓板10、清潔海綿11、轉軸12、馬達13、毛刷14、刮板15、導料口16、滑軌17、接料箱18和拉手19，機架1中間安裝有主軸2，且主軸2中間安裝有刀片3，并且主軸2左端連接有電機4，機架1上端設置有殼體5，且殼體5上端安裝有油壺6，并且油壺6下端設置有注油口7，殼體5內側設置有伸縮桿8，且伸縮桿8外側貫穿連接有伸縮彈簧9，伸縮桿8一端設置有壓板10，且壓板10一側設置有清潔海綿11，清潔海綿11后方設置有轉軸12，且轉軸12下端連接有馬達13，轉軸12中間設置有毛刷14，且毛刷14外側設置有刮板15，刮板15下方開設有導料口16，且導料口16下方設置有滑軌17，滑軌17之間放置有接料箱18，且接料箱18外側設置有拉手19。

22.注油口7的中心線與殼體5的中心線相互重合，且注油口7的中心線與刀片3的中心線相互重合，上述結構設計，在實際使用過程中，有利于給刀片3進行降溫冷卻。

23.壓板10設置有2個，且壓板10的表平面與刀片3的表平面相互平行，并且壓板10相對于刀片3的中心線左右對稱，上述結構設計，在實際使用過程中，有利于通過壓板10與伸

縮彈簧9之間的配合將清潔海綿11貼合在刀片3的表面。

24.清潔海綿11設置有2個，且清潔海綿11相對于殼體5的中心線左右對稱，并且清潔海綿11通過伸縮彈簧9構成伸縮結構，上述結構設計，在實際使用過程中，有利于通過清潔海綿11將潤滑油涂抹在刀片3表面，同時對刀片3進行清潔。

25.毛刷14設置有2個，且毛刷14的旋轉外圓與刀片3的表平面呈相切結構，上述結構設計，在實際使用過程中，有利于通過毛刷14將刀片3表面的粘著劑清理。

26.接料箱18設置有2個，且接料箱18的寬度大于導料口16的寬度，并且接料箱18與殼體5構成滑動結構，上述結構設計，在實際使用過程中，有利于通過接料箱18對清理后的粘著劑進行收集。

27.工作原理：在使用該具有防止刀具粘連的膠帶分切機時，如圖1和圖2所示，首先，通過電機4帶動主軸2進行轉動，使得刀片3對膠帶進行分切，當?shù)镀?在分切過程中表面粘附有粘著劑時，當粘著劑旋轉至毛刷14處時，通過毛刷14的轉動，將刀片3表面的粘著劑進行刷除，毛刷14在轉動過程中，通過刮板15將毛刷14上的粘著劑進行清理，從而提高毛刷14的清理效果，如圖3和圖4所示，當刮板15損傷的粘著劑堆積到一定程度之后，會自動掉落至下方的接料箱18內，可定時通過拉手19拿出接料箱18，對接料箱18內的粘著劑進行清理，如圖1和圖5所示，刀片3在旋轉過程中，通過清潔海綿11，可再次對刀片3的表面進行清理，同時，油壺6內的潤滑油通過注油口7滲入清潔海綿11內，通過清潔海綿11對刀片3進行潤滑冷卻，避免刀片3在長時間的工作中堆積的熱量對膠帶分切后的質量產生影響，從而避免從而完成一系列工作，本說明書中未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。

28.需要理解的是，術語“中心”、“縱向”、“橫向”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為便于描述本發明和簡化描述，而不是指示或暗指所指的裝置或元件必須具有特定的方位、為特定的方位構造和操作，因而不能理解為對本實用新型保護內容的限制。

29.盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種具有防止刀具粘連的膠帶分切機，包括機架(1)、刀片(3)、油壺(6)、清潔海綿(11)、毛刷(14)和刮板(15)，其特征在于：所述機架(1)中間安裝有主軸(2)，且主軸(2)中間安裝有刀片(3)，并且主軸(2)左端連接有電機(4)，所述機架(1)上端設置有殼體(5)，且殼體(5)上端安裝有油壺(6)，并且油壺(6)下端設置有注油口(7)，所述殼體(5)內側設置有伸縮桿(8)，且伸縮桿(8)外側貫穿連接有伸縮彈簧(9)，所述伸縮桿(8)一端設置有壓板(10)，且壓板(10)一側設置有清潔海綿(11)，所述清潔海綿(11)后方設置有轉軸(12)，且轉軸(12)下端連接有馬達(13)，所述轉軸(12)中間設置有毛刷(14)，且毛刷(14)外側設置有刮板(15)，所述刮板(15)下方開設有導料口(16)，且導料口(16)下方設置有滑軌(17)，所述滑軌(17)之間放置有接料箱(18)，且接料箱(18)外側設置有拉手(19)。2.根據權利要求1所述的一種具有防止刀具粘連的膠帶分切機，其特征在于：所述注油口(7)的中心線與殼體(5)的中心線相互重合，且注油口(7)的中心線與刀片(3)的中心線相互重合。3.根據權利要求1所述的一種具有防止刀具粘連的膠帶分切機，其特征在于：所述壓板(10)設置有2個，且壓板(10)的表平面與刀片(3)的表平面相互平行，并且壓板(10)相對于刀片(3)的中心線左右對稱。4.根據權利要求1所述的一種具有防止刀具粘連的膠帶分切機，其特征在于：所述清潔海綿(11)設置有2個，且清潔海綿(11)相對于殼體(5)的中心線左右對稱，并且清潔海綿(11)通過伸縮彈簧(9)構成伸縮結構。5.根據權利要求1所述的一種具有防止刀具粘連的膠帶分切機，其特征在于：所述毛刷(14)設置有2個，且毛刷(14)的旋轉外圓與刀片(3)的表平面呈相切結構。6.根據權利要求1所述的一種具有防止刀具粘連的膠帶分切機，其特征在于：所述接料箱(18)設置有2個，且接料箱(18)的寬度大于導料口(16)的寬度，并且接料箱(18)與殼體(5)構成滑動結構。

技術總結

本實用新型公開了一種具有防止刀具粘連的膠帶分切機，包括機架、刀片、油壺、清潔海綿、毛刷和刮板，所述機架中間安裝有主軸，且主軸中間安裝有刀片，所述機架上端設置有殼體，且殼體上端安裝有油壺，并且油壺下端設置有注油口，所述殼體內側設置有伸縮桿，且伸縮桿外側貫穿連接有伸縮彈簧，所述伸縮桿一端設置有壓板，且壓板一側設置有清潔海綿。該具有防止刀具粘連的膠帶分切機設置有毛刷和刮板，在實際使用過程中，同時馬達帶動毛刷進行轉動，當?shù)镀诜智姓迟N上膠裝物質時，通過毛刷將刀片表面的粘著劑進行刷除，然后再通過刮板將毛刷上的粘著劑進行刮除，提高毛刷的清潔效率，從而減少了粘著劑對分切時產生的影響，增加了該裝置的實用性。置的實用性。置的實用性。
