1.本實用新型涉及自動分切機相關的機械裝置,尤其涉及一種修正帶分切機的自動放卷裝置。
背景技術:
2.自動分切機廣泛應用在造紙、紙管、包裝、印刷、膠帶、塑料薄膜、橡膠制品、化纖無紡布、皮塑等行業,也可以應用在文具行業的修正帶產品的分切。
3.現有的修正帶母卷是放卷成膜后直接進入到分切機中,這種方式極易導致進入到分切機中的膜位置發生偏移,分切后會產生較多的廢料。進一步地,母卷中的膜直接進入分切機中,存在膜的拉力不足的情況,嚴重影響分切機的切割效率。進一步地,母卷在放卷的過程中,母卷的半徑會不斷變小,膜進入分切機中的角度便會發生改變,容易對分切機分切膜造成影響。
4.因此,現有技術存在缺陷,需要改進。
技術實現要素:
5.本實用新型要解決的技術問題是:提供一種修正帶分切機的自動放卷裝置,給分切機提供穩定的進料,保證分切機分切高效穩定,減少?gòu)U料的產生。
6.本實用新型的技術方案如下:提供一種修正帶分切機的自動放卷裝置,包括:主框架,糾偏框架,分別與所述主框架、糾偏框架連接的糾偏裝置,分別安裝在所述糾偏框架上的氣漲軸、若干糾偏導引輥、水平張緊輥,分別安裝在所述主框架上的糾偏傳感器、若干主導引輥、高度調節輥;所述糾偏框架包括:糾偏左側板,糾偏右側板,連接所述糾偏左側板、糾偏右側板的滑動導向軸;所述氣漲軸、糾偏導引輥、水平張緊輥的兩端均分別安裝在糾偏左側板、糾偏右側板上;所述主框架包括:主左側板,主右側板,連接所述主左側板、主右側板的支撐柱;所述主導引輥、高度調節輥的兩端均分別安裝在主左側板,主右側板上;所述滑動導向軸穿過所述主左側板,主右側板,所述糾偏傳感器設置在糾偏導引輥與主導引輥之間。優選的,糾偏導引輥為1個,所述主導引輥為3個。
7.進一步地,所述修正帶分切機的自動放卷裝置,還包括:安裝在所述糾偏框架上的快鎖裝置、磁粉離合器,所述氣漲軸的一端安裝在快鎖裝置上,另一端與磁粉離合器連接;所述快鎖裝置為:快鎖把手螺桿,所述快鎖把手螺桿穿過糾偏框架與氣漲軸的軸承抵接。
8.進一步地,所述水平張緊輥包括:分別安裝在所述糾偏左側板、糾偏右側板的水平調節裝置,張緊輥本體;所述張緊輥本體的兩端分別與一個水平調節裝置連接。
9.進一步地,所述水平調節裝置包括:水平安裝件,安裝在所述水平安裝件上的水平把手螺桿,與所述水平把手螺桿的螺桿部螺紋連接的水平移動件;所述張緊輥本體的兩端安裝在水平移動件上,兩個所述水平安裝件分別安裝在糾偏左側板,糾偏右側板上。
10.進一步地,所述高度調節輥包括:分別安裝在所述主左側板、主右側板的高度調節裝置,調節輥本體;所述調節輥本體的兩端分別與一個高度調節裝置連接。
11.進一步地,所述高度調節裝置包括:高度安裝件,安裝在所述高度安裝件上的高度把手螺桿,與所述高度把手螺桿的螺桿部螺紋連接的高度移動件;所述調節輥本體的兩端安裝在高度移動件上,兩個所述高度安裝件分別安裝在主左側板,主右側板上。
12.進一步地,所述糾偏裝置為伸縮裝置,所述伸縮裝置的一端與主左側板或主右側板中連接,另一端與滑動導向軸連接。
13.采用上述方案,本實用新型提供一種修正帶分切機的自動放卷裝置,糾偏裝置可以糾正修正帶膜的方向,保證進入到分切機中的膜方向準確,減少?gòu)U料的產生;水平張緊輪與高度調節輥共同拉緊修正帶膜,確保進入分切機中的修正帶膜的拉力穩定;高度調節輥能夠有調整進入分切機的角度,給給分切機提供穩定的進料,保證分切機分切高效穩定。
附圖說明

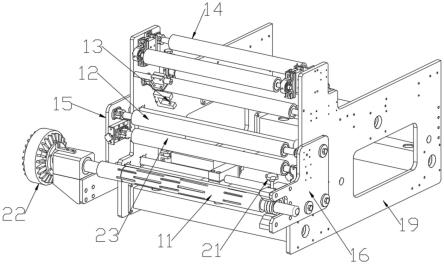

14.圖1為本實用新型的一實施例的結構示意圖;
15.圖2為圖1實施例的另一視角的結構示意圖;
16.圖3為修正帶膜繞在自動放卷裝置上的結構示意圖;
17.圖4為糾偏框架、氣漲軸、糾偏導引輥、水平張緊輥的結構示意圖;
18.圖5為主框架、糾偏傳感器、主導引輥、高度調節輥、糾偏裝置的結構示意圖。
具體實施方式
19.以下結合附圖和具體實施例,對本實用新型進行詳細說明。
20.請參閱圖1-圖5,本實施例一種修正帶分切機的自動放卷裝置,包括:主框架,糾偏框架,分別與所述主框架、糾偏框架連接的糾偏裝置10,分別安裝在所述糾偏框架上的氣漲軸11、若干糾偏導引輥12、水平張緊輥,分別安裝在所述主框架上的糾偏傳感器13、若干主導引輥14、高度調節輥;所述糾偏框架包括:糾偏左側板15,糾偏右側板16,連接所述糾偏左側板15、糾偏右側板16的滑動導向軸17;所述氣漲軸11、糾偏導引輥12、水平張緊輥的兩端均分別安裝在糾偏左側板15、糾偏右側板16上;所述主框架包括:主左側板18,主右側板19,連接所述主左側板18、主右側板19的支撐柱20;所述主導引輥14、高度調節輥的兩端均分別安裝在主左側板18,主右側板19上;所述滑動導向軸17穿過所述主左側板18,主右側板19,所述糾偏傳感器13設置在糾偏導引輥12與主導引輥14之間。優選的,糾偏導引輥12為1個,所述主導引輥14為3個。所述糾偏裝置10為伸縮裝置,所述伸縮裝置的一端與主左側板18或主右側板19中連接,另一端與滑動導向軸17連接。
21.在本實施例中,所述修正帶分切機的自動放卷裝置,還包括:安裝在所述糾偏框架上的快鎖裝置21、磁粉離合器22,所述氣漲軸11的一端安裝在快鎖裝置21上,另一端與磁粉離合器22連接;所述快鎖裝置21為:快鎖把手螺桿,所述快鎖把手螺桿穿過糾偏框架與氣漲軸11的軸承抵接。
22.修正帶母卷套在在氣漲軸11上,然后將氣漲軸11的兩端分別與快鎖裝置21、磁粉離合器22連接,從修正帶母卷中拉出修正帶膜60,修正帶膜60繞過水平張緊輥后繞過糾偏導引輥12,接著穿過糾偏傳感器13,繼續繞過三個主導引輥14后繞過高度調節輥,給分切機供料。當糾偏傳感器13感應到修正帶膜60出現偏移時,通過糾偏裝置10來拉動糾偏框架,調整修正帶膜60,讓修正帶膜60不發生偏移。所述水平張緊輥能夠拉緊修正帶膜60,所述高度
調節輥能夠調整修正帶膜60進入分切機的角度。
23.在本實施例中,所述水平張緊輥包括:分別安裝在所述糾偏左側板15、糾偏右側板16的水平調節裝置,張緊輥本體23;所述張緊輥本體23的兩端分別與一個水平調節裝置連接。所述水平調節裝置包括:水平安裝件24,安裝在所述水平安裝件24上的水平把手螺桿25,與所述水平把手螺桿25的螺桿部螺紋連接的水平移動件26;所述張緊輥本體23的兩端安裝在水平移動件26上,兩個所述水平安裝件24分別安裝在糾偏左側板15,糾偏右側板16上。
24.在本實施例中,所述高度調節輥包括:分別安裝在所述主左側板18、主右側板19的高度調節裝置,調節輥本體27;所述調節輥本體27的兩端分別與一個高度調節裝置連接。所述高度調節裝置包括:高度安裝件28,安裝在所述高度安裝件28上的高度把手螺桿29,與所述高度把手螺桿29的螺桿部螺紋連接的高度移動件30;所述調節輥本體27的兩端安裝在高度移動件30上,兩個所述高度安裝件28分別安裝在主左側板18,主右側板19上。
25.綜上所述,本實用新型提供一種修正帶分切機的自動放卷裝置,糾偏裝置可以糾正修正帶膜的方向,保證進入到分切機中的膜方向準確,減少?gòu)U料的產生;水平張緊輪與高度調節輥共同拉緊修正帶膜,確保進入分切機中的修正帶膜的拉力穩定;高度調節輥能夠有調整進入分切機的角度,給給分切機提供穩定的進料,保證分切機分切高效穩定。
26.以上僅為本實用新型的較佳實施例而已,并不用于限制本實用新型,凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等,均應包含在本實用新型的保護范圍之內。
技術特征:
1.一種修正帶分切機的自動放卷裝置,其特征在于,包括:主框架,糾偏框架,分別與所述主框架、糾偏框架連接的糾偏裝置,分別安裝在所述糾偏框架上的氣漲軸、若干糾偏導引輥、水平張緊輥,分別安裝在所述主框架上的糾偏傳感器、若干主導引輥、高度調節輥;所述糾偏框架包括:糾偏左側板,糾偏右側板,連接所述糾偏左側板、糾偏右側板的滑動導向軸;所述氣漲軸、糾偏導引輥、水平張緊輥的兩端均分別安裝在糾偏左側板、糾偏右側板上;所述主框架包括:主左側板,主右側板,連接所述主左側板、主右側板的支撐柱;所述主導引輥、高度調節輥的兩端均分別安裝在主左側板,主右側板上;所述滑動導向軸穿過所述主左側板,主右側板,所述糾偏傳感器設置在糾偏導引輥與主導引輥之間。2.根據權利要求1所述的一種修正帶分切機的自動放卷裝置,其特征在于,還包括:安裝在所述糾偏框架上的快鎖裝置、磁粉離合器,所述氣漲軸的一端安裝在快鎖裝置上,另一端與磁粉離合器連接;所述快鎖裝置為:快鎖把手螺桿,所述快鎖把手螺桿穿過糾偏框架與氣漲軸的軸承抵接。3.根據權利要求1所述的一種修正帶分切機的自動放卷裝置,其特征在于,所述水平張緊輥包括:分別安裝在所述糾偏左側板、糾偏右側板的水平調節裝置,張緊輥本體;所述張緊輥本體的兩端分別與一個水平調節裝置連接。4.根據權利要求3所述的一種修正帶分切機的自動放卷裝置,其特征在于,所述水平調節裝置包括:水平安裝件,安裝在所述水平安裝件上的水平把手螺桿,與所述水平把手螺桿的螺桿部螺紋連接的水平移動件;所述張緊輥本體的兩端安裝在水平移動件上,兩個所述水平安裝件分別安裝在糾偏左側板,糾偏右側板上。5.根據權利要求1所述的一種修正帶分切機的自動放卷裝置,其特征在于,所述高度調節輥包括:分別安裝在所述主左側板、主右側板的高度調節裝置,調節輥本體;所述調節輥本體的兩端分別與一個高度調節裝置連接。6.根據權利要求5所述的一種修正帶分切機的自動放卷裝置,其特征在于,所述高度調節裝置包括:高度安裝件,安裝在所述高度安裝件上的高度把手螺桿,與所述高度把手螺桿的螺桿部螺紋連接的高度移動件;所述調節輥本體的兩端安裝在高度移動件上,兩個所述高度安裝件分別安裝在主左側板,主右側板上。7.根據權利要求1所述的一種修正帶分切機的自動放卷裝置,其特征在于,所述糾偏裝置為伸縮裝置,所述伸縮裝置的一端與主左側板或主右側板中連接,另一端與滑動導向軸連接。8.根據權利要求1所述的一種修正帶分切機的自動放卷裝置,其特征在于,糾偏導引輥為1個,所述主導引輥為3個。
技術總結
本實用新型公開一種修正帶分切機的自動放卷裝置,包括:主框架,糾偏框架,分別與所述主框架、糾偏框架連接的糾偏裝置,分別安裝在所述糾偏框架上的氣漲軸、若干糾偏導引輥、水平張緊輥,分別安裝在所述主框架上的糾偏傳感器、若干主導引輥、高度調節輥。本實用新型的糾偏裝置可以糾正修正帶膜的方向,保證進入到分切機中的膜方向準確,減少?gòu)U料的產生;水平張緊輪與高度調節輥共同拉緊修正帶膜,確保進入分切機中的修正帶膜的拉力穩定;高度調節輥能夠有調整進入分切機的角度,給給分切機提供穩定的進料,保證分切機分切高效穩定。保證分切機分切高效穩定。保證分切機分切高效穩定。
技術研發人員:張景宏
受保護的技術使用者:深圳市英諾維信自動化設備有限公司
技術研發日:2022.12.15
技術公布日:2023/3/14
