一種薄膜分切整齊度高的薄膜分切機的制作方法

2023年11月25日國知局瀏覽量:0

一種薄膜分切整齊度高的薄膜分切機的制作方法

本實用新型涉及一種薄膜分切機,具體是一種薄膜分切整齊度高的薄膜分切機。

背景技術:

薄膜分切機由放卷機構、切割機構、收卷機構、各功能輥以及張力控制糾偏控制和檢測裝置組成。其工作原理為:從放卷機構放出的金屬化薄膜原料,經展平輥,張力檢測輥,賦能輥,糾偏系統,進入切割機構,原材料經分切后,由收卷機構分別收卷成符合標準的膜卷,然而在切割時,刀頭高速旋轉與薄膜之間摩擦?xí)a(chǎn)生很重的異味,工作人員長時間處在這種環境,會對身心健康造成很大的損害,為此,我們提出了一種薄膜分切整齊度高的薄膜分切機。

技術實現要素:

1.要解決的問題

針對現有技術中存在的問題,本實用新型的目的在于提供一種薄膜分切整齊度高的薄膜分切機,來解決上述背景故事中提到的問題。

2.技術方案

為實現上述目的,本實用新型提供如下技術方案:

一種薄膜分切整齊度高的薄膜分切機,包括支撐柜,所述支撐柜的前端面通過合頁轉動連接有兩個對稱分布的翻轉門,支撐柜的上表面固定連接有工作臺,工作臺的上表面固定連接有分切室,分切室的外側壁固定連接有引風機,引風機的進氣端固定連通有進氣管,進氣管與分切室內部相互連通,引風機的出氣端固定連通有出氣管,出氣管貫穿支撐柜的側壁且與吸收箱的內部底端相互連通,吸收箱固定連接在支撐柜的內側壁上,且出氣管的底端固定連通有爆氣盤,爆氣盤固定連接在吸收箱的下內壁上,且吸收箱的內壁固定連接有固定桿,固定桿的外側轉動連接有若干均勻分布的葉輪。

作為本實用新型進一步的方案:所述爆氣盤與吸收箱的下內壁之間連接有若干均勻分布的橡膠墊,且爆氣盤的上表面固定連接有匹配設置的過濾網。

作為本實用新型進一步的方案:所述支撐柜的下表面四角均固定連接有鎖止萬向輪。

作為本實用新型進一步的方案:所述吸收箱的前端面開設有觀察口,觀察口上密封且固定連接有匹配設置的觀察窗。

作為本實用新型進一步的方案:所述分切室的上內壁上固定連接有兩個對稱分布的照明燈。

與現有技術相比,本實用新型的有益效果是:

1.本實用新型在引風機的驅動下,通過進氣管將氣體吸附,并通過出氣管將氣體通入吸收箱中,吸收箱中裝有吸附液,從而對異味氣體進行吸附凈化,并且在爆氣盤的作用下,氣體被分散成小氣泡排出,從而使得氣體與吸附液接觸的更加充分,提升了凈化效果,且上升的氣流會帶動葉輪轉動,轉動的葉輪會攪碎氣泡,進一步提升了氣體與吸收液凈化的效果。

2.本實用新型所述爆氣盤與吸收箱的下內壁之間連接有若干均勻分布的橡膠墊,從而減少了爆氣盤的晃動,提升了裝置的穩定性,且爆氣盤的上表面固定連接有匹配設置的過濾網,從而減少吸附液中的雜質落入爆氣盤內,避免其堵塞,提升了裝置穩定性。

附圖說明

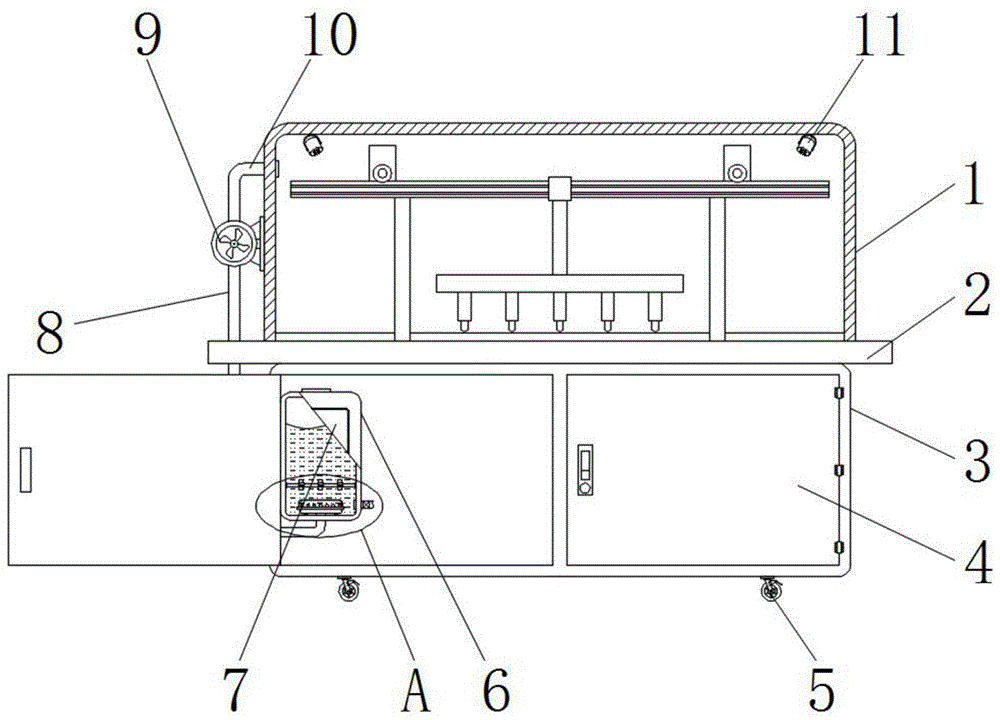

圖1為一種薄膜分切整齊度高的薄膜分切機的結構示意圖。

圖2為圖1中a區域放大的結構示意圖。

圖中:1、分切室;2、工作臺;3、支撐柜;4、翻轉門;5、鎖止萬向輪;6、吸收箱;7、觀察窗;8、出氣管;9、引風機;10、進氣管;11、照明燈;12、固定桿;13、過濾網;14、葉輪;15、爆氣盤;16、橡膠墊。

具體實施方式

下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦?shí)用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

請參閱圖1~2,本實用新型實施例中,一種薄膜分切整齊度高的薄膜分切機,包括支撐柜3,所述支撐柜3的前端面通過合頁轉動連接有兩個對稱分布的翻轉門4,支撐柜3的上表面固定連接有工作臺2,工作臺2的上表面固定連接有分切室1,分切室1的外側壁固定連接有引風機9,引風機9的進氣端固定連通有進氣管10,進氣管10與分切室1內部相互連通,引風機9的出氣端固定連通有出氣管8,出氣管8貫穿支撐柜3的側壁且與吸收箱6的內部底端相互連通,吸收箱6固定連接在支撐柜3的內側壁上,且出氣管8的底端固定連通有爆氣盤15,爆氣盤15固定連接在吸收箱6的下內壁上,且吸收箱6的內壁固定連接有固定桿12,固定桿12的外側轉動連接有若干均勻分布的葉輪14。

當切割產生異味時,在引風機9的驅動下,通過進氣管10將氣體吸附,并通過出氣管8將氣體通入吸收箱6中,吸收箱6中裝有吸附液,從而對異味氣體進行吸附凈化,并且在爆氣盤15的作用下,氣體被分散成小氣泡排出,從而使得氣體與吸附液接觸的更加充分,提升了凈化效果,且上升的氣流會帶動葉輪14轉動,轉動的葉輪14會攪碎氣泡,進一步提升了氣體與吸收液凈化的效果。

所述爆氣盤15與吸收箱6的下內壁之間連接有若干均勻分布的橡膠墊16,從而減少了爆氣盤15的晃動,提升了裝置的穩定性,且爆氣盤15的上表面固定連接有匹配設置的過濾網13,從而減少吸附液中的雜質落入爆氣盤15內,避免其堵塞,提升了裝置穩定性。

所述支撐柜3的下表面四角均固定連接有鎖止萬向輪5,便于移動,便于搬運。

所述吸收箱6的前端面開設有觀察口,觀察口上密封且固定連接有匹配設置的觀察窗7,從而可以方便更換吸收箱6內的吸附液。

所述分切室1的上內壁上固定連接有兩個對稱分布的照明燈11,起到了輔助照明的效果,減少了工作難度。

本實用新型中的用電元件的供電接口通過開關(圖中未畫出)和導線(圖中未畫出)連接供電系統,從而實現對其控制,其中涉及的電路以及控制均為現有技術,為當前領域技術公知,在此不進行過多贅述。

在本實用新型的描述中,需要說明的是,術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“前”、“后”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用的限制,本實用中,還需要說明的是,術語“安裝”、“連接”應做廣義理解,例如,可以固定連接,也可以是可拆卸連接,或一體成型連接,也可以是機械連接,也可以是通過中間媒介間接連接,可以通過具體情況理解術語在本實用中的具體含義。

對于本領域技術人員而言,顯然本實用新型不限于上述示范性實施例的細節,而且在不背離本實用新型的精神或基本特征的情況下,能夠以其他的具體形式實現本實用新型。因此,無論從哪一點來看,均應將實施例看作是示范性的,而且是非限制性的,本實用新型的范圍由所附權利要求而不是上述說明限定,因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內,不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外,應當理解,雖然本說明書按照實施方式加以描述,但并非每個實施方式僅包含一個獨立的技術方案,說明書的這種敘述方式僅僅是為清楚起見,本領域技術人員應當將說明書作為一個整體,各實施例中的技術方案也可以經適當組合,形成本領域技術人員可以理解的其他實施方式。

技術特征:

1.一種薄膜分切整齊度高的薄膜分切機,包括支撐柜(3),其特征在于,所述支撐柜(3)的前端面通過合頁轉動連接有兩個對稱分布的翻轉門(4),支撐柜(3)的上表面固定連接有工作臺(2),工作臺(2)的上表面固定連接有分切室(1),分切室(1)的外側壁固定連接有引風機(9),引風機(9)的進氣端固定連通有進氣管(10),進氣管(10)與分切室(1)內部相互連通,引風機(9)的出氣端固定連通有出氣管(8),出氣管(8)貫穿支撐柜(3)的側壁且與吸收箱(6)的內部底端相互連通,吸收箱(6)固定連接在支撐柜(3)的內側壁上,且出氣管(8)的底端固定連通有爆氣盤(15),爆氣盤(15)固定連接在吸收箱(6)的下內壁上,且吸收箱(6)的內壁固定連接有固定桿(12),固定桿(12)的外側轉動連接有若干均勻分布的葉輪(14)。

2.根據權利要求1所述的一種薄膜分切整齊度高的薄膜分切機,其特征在于,所述爆氣盤(15)與吸收箱(6)的下內壁之間連接有若干均勻分布的橡膠墊(16),且爆氣盤(15)的上表面固定連接有匹配設置的過濾網(13)。

3.根據權利要求1所述的一種薄膜分切整齊度高的薄膜分切機,其特征在于,所述支撐柜(3)的下表面四角均固定連接有鎖止萬向輪(5)。

4.根據權利要求1所述的一種薄膜分切整齊度高的薄膜分切機,其特征在于,所述吸收箱(6)的前端面開設有觀察口,觀察口上密封且固定連接有匹配設置的觀察窗(7)。

5.根據權利要求1所述的一種薄膜分切整齊度高的薄膜分切機,其特征在于,所述分切室(1)的上內壁上固定連接有兩個對稱分布的照明燈(11)。

技術總結

本實用新型公開了一種薄膜分切整齊度高的薄膜分切機,涉及一種薄膜分切機,包括支撐柜,所述支撐柜的前端面通過合頁轉動連接有兩個對稱分布的翻轉門,支撐柜的上表面固定連接有工作臺,工作臺的上表面固定連接有分切室,分切室的外側壁固定連接有引風機,引風機的進氣端固定連通有進氣管,本實用新型在引風機的驅動下,通過進氣管將氣體吸附,并通過出氣管將氣體通入吸收箱中,吸收箱中裝有吸附液,從而對異味氣體進行吸附凈化,并且在爆氣盤的作用下,氣體被分散成小氣泡排出,從而使得氣體與吸附液接觸的更加充分,提升了凈化效果,且上升的氣流會帶動葉輪轉動,轉動的葉輪會攪碎氣泡,進一步提升了氣體與吸收液凈化的效果。

技術研發人員:符毅

受保護的技術使用者:湖北黃岡中大高新包裝材料有限公司

技術研發日:2019.11.18
