本實用新型涉及鋰電池隔膜生產技術領域,具體涉及一種鋰電池隔膜分切機專用糾偏滾筒。
背景技術:
鋰電池的結構中,隔膜是關鍵的內層組件之一。隔膜的性能決定了電池的界面結構、內阻等,直接影響電池的容量、循環以及安全性能等特性,性能優異的隔膜對提高電池的綜合性能具有重要的作用。隔膜的主要作用是使電池的正、負極分隔開來,防止兩極接觸而短路,此外還具有能使電解質離子通過的功能。隔膜材質是不導電的,其物理化學性質對電池的性能有很大的影響。電池的種類不同,采用的隔膜也不同。對于鋰電池系列,由于電解液為有機溶劑體系,因而需要有耐有機溶劑的隔膜材料,一般采用高強度薄膜化的聚烯烴多孔膜。
鋰電池隔膜在生產過程中,纏繞在滾筒上的隔膜在放卷時常常發生位置偏離,因而需要專門的裝置防止隔膜偏離,同時需要對隔膜尺寸進行剪切,現有技術主要通過放卷后的切刀進行剪切,需要兩道工序進行作用,工序繁雜,效率低下。
技術實現要素:
本實用新型為解決上述技術問題,提供一種鋰電池隔膜分切機專用糾偏滾筒。
本實用新型所要解決的技術問題采用以下的技術方案來實現。
一種鋰電池隔膜分切機專用糾偏滾筒,包括一對相向布置的豎直支架,所述豎直支架下端設置安裝有軸承的通孔,滾筒兩端的轉軸分別插入所述通孔內的軸承中,所述豎直支架位于滾筒上方設置截面為矩形的固定桿,所述固定桿兩端分別與豎直支架固定連接,一對滑動塊分別套接在固定桿上,滑動塊上端通過第一螺栓將滑動塊固定在固定桿上,L形桿以可滑動方式與滑動塊連接并可沿滑動塊上下滑動,L形桿水平段套接壓緊滾筒。
所述L形桿通過所述滑動塊側面的滑槽與滑動塊滑動連接,或者L形桿豎直段上端插入滑動塊下端的通孔中與滑動塊滑動連接。
所述L形桿豎直段下端設置盲孔,切刀一端插入所述盲孔中并通過L形桿豎直段側面的第二螺栓將切刀固定在L形桿中。
所述在固定桿上沿軸向設置刻度??梢詫苫瑒?dòng)塊位置精確在對稱設置在固定桿兩端。
所述壓緊滾筒選用金屬材質。以便與利用壓緊滾筒自身的重力壓緊纏繞在滾筒上的鋰電池隔膜,起到糾偏作用。
本實用新型的有益效果為:通過在滾筒上方設置可橫向、豎向移動的壓緊滾筒,從而可以對不同尺寸的鋰電池隔膜進行壓緊,防止?jié)L筒在轉動過程中纏繞在上面的鋰電池隔膜位置出現偏離,進一步設置切刀,可對纏繞在滾筒上的鋰電池隔膜進行剪切,以適應不同尺寸的需求。
附圖說明

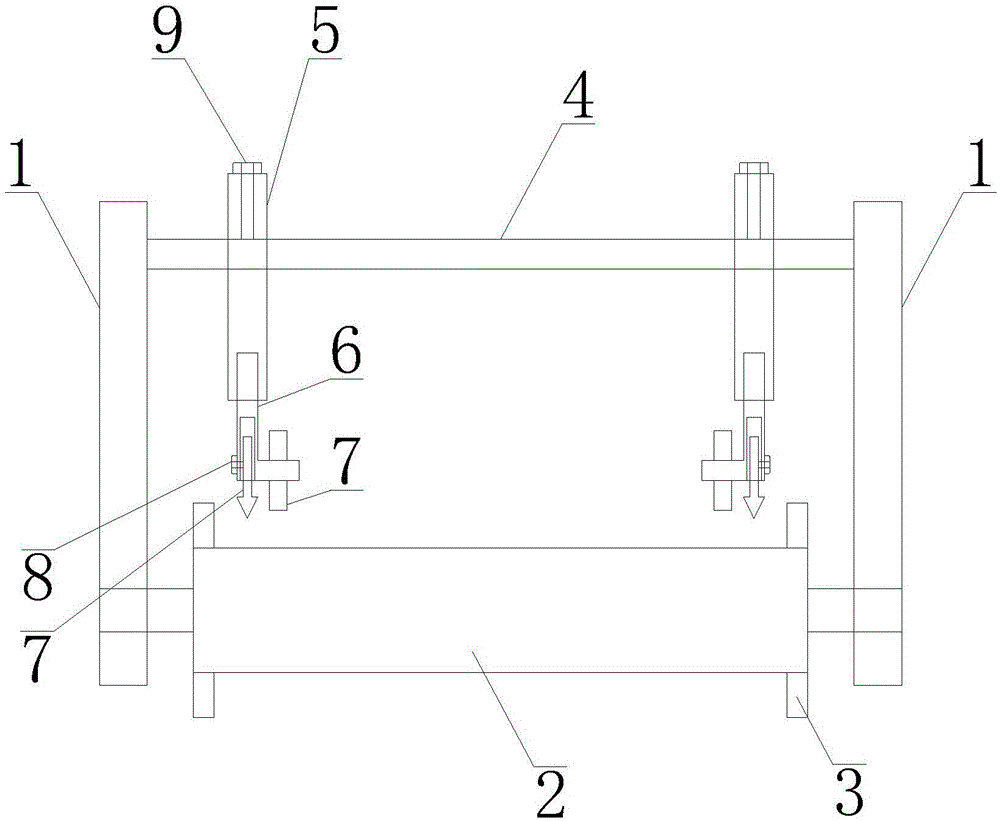

圖1為本實用新型示意圖;
圖2為本實用新型另一種實施方式示意圖。
具體實施方式
為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解,下面結合具體圖示,進一步闡述本實用新型。
如圖1所示,一種鋰電池隔膜分切機專用糾偏滾筒,包括一對相向布置的豎直支架1,豎直支架1下端設置安裝有軸承的通孔,滾筒2兩端的轉軸分別插入所述通孔內的軸承中,豎直支架1位于滾筒2上方設置固定桿4,固定桿4兩端分別與豎直支架1固定連接,固定桿4截面為矩形,一對滑動塊5分別套接在固定桿4上,滑動塊5上端通過第一螺栓9將滑動塊5固定在固定桿4上,L形桿6以可滑動方式與滑動塊5連接并可沿滑動塊5上下滑動,L形桿6水平段套接壓緊滾筒7,L形桿6豎直段下端設置有盲孔,切刀7一端插入所述盲孔中并通過L形桿6豎直段側面的第二螺栓8將切刀7固定在L形桿6中,L形桿6可通過滑動塊5側面的滑槽與滑動塊5滑動連接,或者如圖2所示,L形桿6豎直段上端插入滑動塊5下端的通孔中與滑動塊5滑動連接,壓緊滾筒7最好選用金屬材質,以便與利用壓緊滾筒7自身的重力壓緊纏繞在滾筒2上的鋰電池隔膜,起到糾偏作用,在固定桿4上沿軸向設置刻度,可以將兩滑動塊5位置精確在對稱設置在固定桿4兩端。
以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解,本實用新型不受上述實施例的限制,上述實施例和說明書中描述的只是說明本實用新型的原理,在不脫離本實用新型精神和范圍的前提下,本實用新型還會有各種變化和改進,這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
技術特征:
1.一種鋰電池隔膜分切機專用糾偏滾筒,包括一對相向布置的豎直支架,所述豎直支架下端設置安裝有軸承的通孔,滾筒兩端的轉軸分別插入所述通孔內的軸承中,其特征在于:所述豎直支架位于滾筒上方設置截面為矩形的固定桿,所述固定桿兩端分別與豎直支架固定連接,一對滑動塊分別套接在固定桿上,滑動塊上端通過第一螺栓將滑動塊固定在固定桿上,L形桿以可滑動方式與滑動塊連接并可沿滑動塊上下滑動,L形桿水平段套接壓緊滾筒。
2.如權利要求1所述的鋰電池隔膜分切機專用糾偏滾筒,其特征在于:所述L形桿通過所述滑動塊側面的滑槽與滑動塊滑動連接。
3.如權利要求2所述的鋰電池隔膜分切機專用糾偏滾筒,其特征在于:所述L形桿豎直段上端插入滑動塊下端的通孔中與滑動塊滑動連接。
4.如權利要求1至3任一所述的鋰電池隔膜分切機專用糾偏滾筒,其特征在于:所述L形桿豎直段下端設置盲孔,切刀一端插入所述盲孔中并通過L形桿豎直段側面的第二螺栓將切刀固定在L形桿中。
5.如權利要求4所述的鋰電池隔膜分切機專用糾偏滾筒,其特征在于:所述在固定桿上沿軸向設置刻度。
6.如權利要求4所述的鋰電池隔膜分切機專用糾偏滾筒,其特征在于:所述壓緊滾筒選用金屬材質。
技術總結
一種鋰電池隔膜分切機專用糾偏滾筒,包括一對相向布置的豎直支架,所述豎直支架下端設置安裝有軸承的通孔,滾筒兩端的轉軸分別插入所述通孔內的軸承中,所述豎直支架位于滾筒上方設置截面為矩形的固定桿,固定桿兩端分別與豎直支架固定連接,一對滑動塊分別套接在固定桿上,L形桿以可滑動方式與滑動塊連接并可沿滑動塊上下滑動,L形桿水平段套接壓緊滾筒。通過在滾筒上方設置可橫向、豎向移動的壓緊滾筒,從而可以對不同尺寸的鋰電池隔膜進行壓緊,防止?jié)L筒在轉動過程中纏繞在上面的鋰電池隔膜位置出現偏離,進一步設置切刀,可對纏繞在滾筒上的鋰電池隔膜進行剪切,以適應不同尺寸的需求。
