一種具有定位機構的紙管分切機的制作方法

2023年12月21日國知局瀏覽量:0

一種具有定位機構的紙管分切機的制作方法

1.本實用新型涉及紙管分切機領域,尤其涉及一種具有定位機構的紙管分切機。

背景技術:

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械,分切機主要的運用于:無紡布;云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶的分切,而紙管的切割同樣需要使用到分切機。

3.但現有市場中的紙管分切機在使用的過程中不便于對紙管進行定位,導致紙管在切割轉動的過程中容易出現移位,從而使得切割不精準,產生大量的不合格產品的問題。

4.因此,有必要提供一種具有定位機構的紙管分切機解決上述技術問題。

技術實現要素:

5.本實用新型提供一種具有定位機構的紙管分切機,解決了現有市場中的紙管分切機在使用的過程中不便于對紙管進行定位,導致紙管在切割轉動的過程中容易出現移位,從而使得切割不精準,產生大量的不合格產品的問題。

6.本實用新型提供一種具有定位機構的紙管分切機,包括:工作臺,所述工作臺的頂部一側固定安裝有安裝架,所述安裝架的頂部一側滑動安裝有移動板,所述移動板的一側固定安裝有第一液壓缸,所述第一液壓缸的一端固定安裝有定位環,所述移動板的另一側固定安裝有第二液壓缸,所述第二液壓缸的一端固定安裝有固定板,所述固定板與工作臺之間為固定安裝。

7.優選的,所述安裝架頂部的另一側固定安裝有安裝板,所述安裝板的一側轉動安裝有三爪卡盤,所述三爪卡盤的一端設有驅動機構,所述三爪卡盤的一端夾持有放置桿。

8.優選的,所述安裝架的頂部且位于移動板的一側開設有下料槽,所述工作臺的頂部且位于安裝架的一側開設有收集槽。

9.優選的,所述工作臺頂部的另一側開設有安裝槽,所述安裝槽的內部轉動安裝有絲桿,所述絲桿的一端鍵槽連接有第二電機。

10.優選的,所述絲桿的外部嚙合連接有滑板,所述滑板的頂部一側固定安裝有安裝座,所述安裝座的一端轉動安裝有氣缸。

11.優選的,所述滑板的頂部另一側轉動安裝有安裝桿,所述安裝桿與氣缸之間為轉動安裝,所述安裝桿的一端固定安裝有第一電機,所述第一電機的輸出軸處鍵槽連接有切割片。

12.與相關技術相比較,本實用新型提供的一種具有定位機構的紙管分切機具有如下有益效果:

13.該紙管分切機將需要切割的紙管套設在放置桿的外部,此時第二液壓缸工作,使得移動板移動,從而改變定位環的位置,第一液壓缸工作,帶動定位環進行移動,使得定位

環套設在放置桿的外部,且定位環的一側與紙管的一端貼合,起到定位的作用,避免紙管切割的過程中發生位移,從而導致切割精度下降的問題發生。

附圖說明

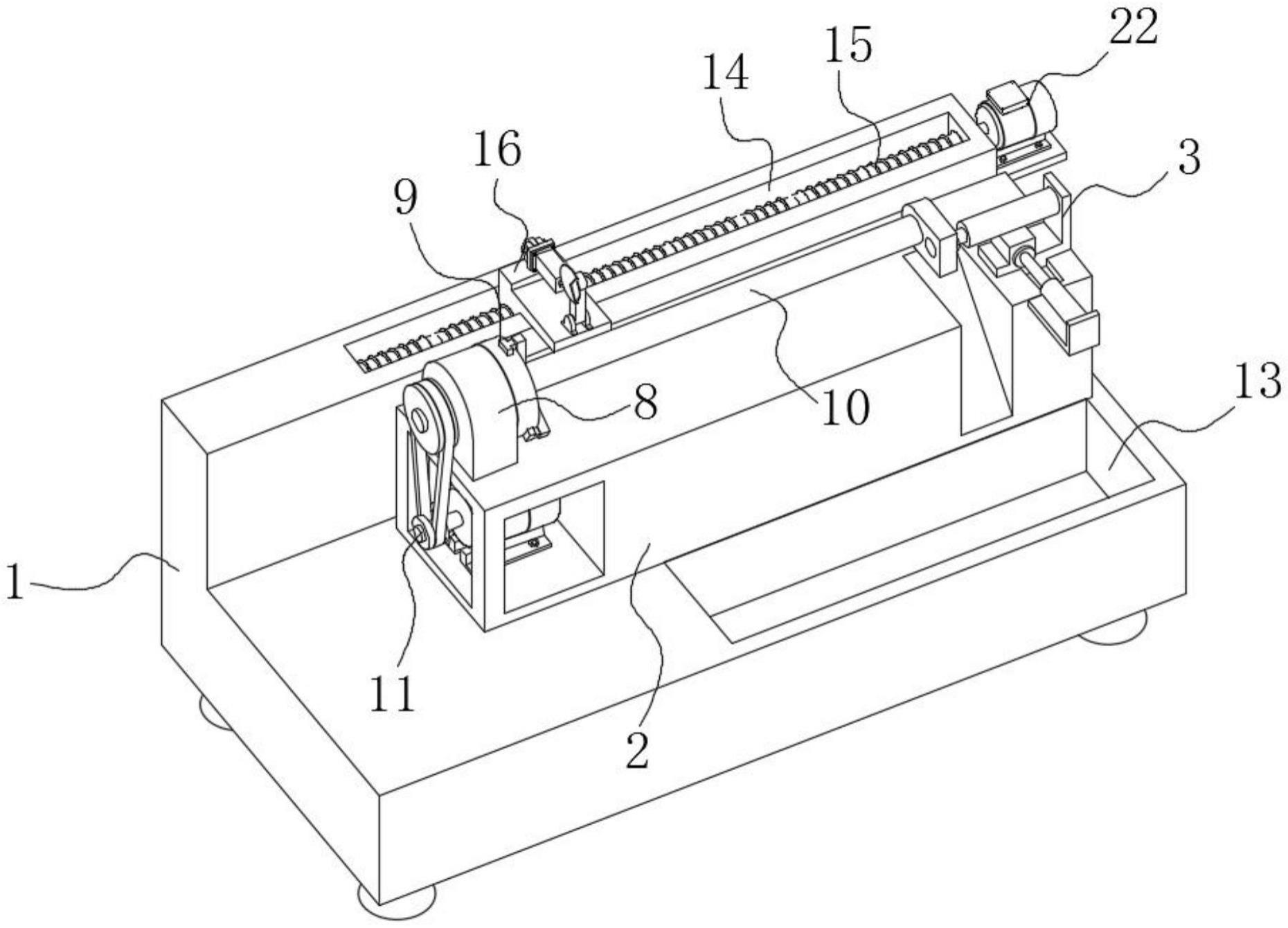

14.圖1為本實用新型提供的一種具有定位機構的紙管分切機的一種較佳實施例的結構示意圖;

15.圖2為圖1所示定位環安裝結構示意圖;

16.圖3為圖1所示切割片安裝結構示意圖。

17.圖中:1、工作臺;2、安裝架;3、移動板;4、第一液壓缸;5、定位環;6、第二液壓缸;7、固定板;8、安裝板;9、三爪卡盤;10、放置桿;11、驅動機構;12、下料槽;13、收集槽;14、安裝槽;15、絲桿;16、滑板;17、安裝座;18、氣缸;19、安裝桿;20、切割片;21、第一電機;22、第二電機。

具體實施方式

18.下面結合附圖和實施方式對本實用新型作進一步說明。

19.請結合參閱圖1、圖2和圖3,其中圖1為本實用新型提供的一種具有定位機構的紙管分切機的一種較佳實施例的結構示意圖;圖2為圖1所示定位環安裝結構示意圖;圖3為圖1所示切割片安裝結構示意圖,一種具有定位機構的紙管分切機,包括:工作臺1,工作臺1的頂部一側固定安裝有安裝架2,安裝架2的頂部一側滑動安裝有移動板3,移動板3的一側固定安裝有第一液壓缸4,第一液壓缸4的一端固定安裝有定位環5,移動板3的另一側固定安裝有第二液壓缸6,第二液壓缸6的一端固定安裝有固定板7,固定板7與工作臺1之間為固定安裝,將需要切割的紙管套設在放置桿10的外部,此時第二液壓缸6工作,使得移動板3移動,從而改變定位環5的位置,第一液壓缸4工作,帶動定位環5進行移動,使得定位環5套設在放置桿10的外部,且定位環5的一側與紙管的一端貼合,起到定位的作用,避免紙管切割的過程中發生位移,從而導致切割精度下降的問題發生。

20.安裝架2頂部的另一側固定安裝有安裝板8,安裝板8的一側轉動安裝有三爪卡盤9,三爪卡盤9的一端設有驅動機構11,三爪卡盤9的一端夾持有放置桿10,驅動機構11由兩個帶輪、傳動帶和電機組成,通過電機的工作以及兩個帶輪和傳動帶的配合,使得三爪卡盤9進行轉動。

21.安裝架2的頂部且位于移動板3的一側開設有下料槽12,工作臺1的頂部且位于安裝架2的一側開設有收集槽13,切割好的紙管下料時由于重力落入下料槽12中,最后落入收集槽13內部。

22.工作臺1頂部的另一側開設有安裝槽14,安裝槽14的內部轉動安裝有絲桿15,絲桿15的一端鍵槽連接有第二電機22,通過第二電機22的轉動帶動絲桿15轉動。

23.絲桿15的外部嚙合連接有滑板16,滑板16的頂部一側固定安裝有安裝座17,安裝座17的一端轉動安裝有氣缸18,絲桿15的轉動改變滑板16的位置,進而改變切割片20的位置。

24.滑板16的頂部另一側轉動安裝有安裝桿19,安裝桿19與氣缸18之間為轉動安裝,安裝桿19的一端固定安裝有第一電機21,第一電機21的輸出軸處鍵槽連接有切割片20,當

氣缸18伸長時,由于安裝座17的作用,使得安裝桿19發生傾斜,切割片20與紙管接觸,而切割片20由于第一電機21的工作帶動其高速轉動,有效的對紙管進行切割。

25.本實用新型提供的一種具有定位機構的紙管分切機的工作原理如下:

26.第一步:將需要切割的紙管套設在放置桿10的外部,此時第二液壓缸6工作,使得移動板3移動,從而改變定位環5的位置,第一液壓缸4工作,帶動定位環5進行移動,使得定位環5套設在放置桿10的外部,且定位環5的一側與紙管的一端貼合,起到定位的作用,避免紙管切割的過程中發生位移,從而導致切割精度下降的問題發生,驅動機構11由兩個帶輪、傳動帶和電機組成,通過電機的工作以及兩個帶輪和傳動帶的配合,使得三爪卡盤9進行轉動。

27.第二步:通過第二電機22的轉動帶動絲桿15轉動,絲桿15的轉動改變滑板16的位置,進而改變切割片20的位置,當氣缸18伸長時,由于安裝座17的作用,使得安裝桿19發生傾斜,切割片20與紙管接觸,而切割片20由于第一電機21的工作帶動其高速轉動,有效的對紙管進行切割。

28.與相關技術相比較,本實用新型提供的一種具有定位機構的紙管分切機具有如下有益效果:

29.該紙管分切機將需要切割的紙管套設在放置桿10的外部,此時第二液壓缸6工作,使得移動板3移動,從而改變定位環5的位置,第一液壓缸4工作,帶動定位環5進行移動,使得定位環5套設在放置桿10的外部,且定位環5的一側與紙管的一端貼合,起到定位的作用,避免紙管切割的過程中發生位移,從而導致切割精度下降的問題發生。

30.以上僅為本實用新型的實施例,并非因此限制本實用新型的專利范圍,凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換,或直接或間接運用在其它相關的技術領域,均同理包括在本實用新型的專利保護范圍內。

技術特征:

1.一種具有定位機構的紙管分切機,包括:工作臺(1),其特征在于:所述工作臺(1)的頂部一側固定安裝有安裝架(2),所述安裝架(2)的頂部一側滑動安裝有移動板(3),所述移動板(3)的一側固定安裝有第一液壓缸(4),所述第一液壓缸(4)的一端固定安裝有定位環(5),所述移動板(3)的另一側固定安裝有第二液壓缸(6),所述第二液壓缸(6)的一端固定安裝有固定板(7),所述固定板(7)與工作臺(1)之間為固定安裝。2.根據權利要求1所述的一種具有定位機構的紙管分切機,其特征在于,所述安裝架(2)頂部的另一側固定安裝有安裝板(8),所述安裝板(8)的一側轉動安裝有三爪卡盤(9),所述三爪卡盤(9)的一端設有驅動機構(11),所述三爪卡盤(9)的一端夾持有放置桿(10)。3.根據權利要求2所述的一種具有定位機構的紙管分切機,其特征在于,所述安裝架(2)的頂部且位于移動板(3)的一側開設有下料槽(12),所述工作臺(1)的頂部且位于安裝架(2)的一側開設有收集槽(13)。4.根據權利要求3所述的一種具有定位機構的紙管分切機,其特征在于,所述工作臺(1)頂部的另一側開設有安裝槽(14),所述安裝槽(14)的內部轉動安裝有絲桿(15),所述絲桿(15)的一端鍵槽連接有第二電機(22)。5.根據權利要求4所述的一種具有定位機構的紙管分切機,其特征在于,所述絲桿(15)的外部嚙合連接有滑板(16),所述滑板(16)的頂部一側固定安裝有安裝座(17),所述安裝座(17)的一端轉動安裝有氣缸(18)。6.根據權利要求5所述的一種具有定位機構的紙管分切機,其特征在于,所述滑板(16)的頂部另一側轉動安裝有安裝桿(19),所述安裝桿(19)與氣缸(18)之間為轉動安裝,所述安裝桿(19)的一端固定安裝有第一電機(21),所述第一電機(21)的輸出軸處鍵槽連接有切割片(20)。

技術總結

本實用新型提供一種具有定位機構的紙管分切機,包括:工作臺,所述工作臺的頂部一側固定安裝有安裝架,所述安裝架的頂部一側滑動安裝有移動板,所述移動板的一側固定安裝有第一液壓缸,所述第一液壓缸的一端固定安裝有定位環,所述移動板的另一側固定安裝有第二液壓缸。本實用新型提供的一種具有定位機構的紙管分切機將需要切割的紙管套設在放置桿的外部,此時第二液壓缸工作,使得移動板移動,從而改變定位環的位置,第一液壓缸工作,帶動定位環進行移動,使得定位環套設在放置桿的外部,且定位環的一側與紙管的一端貼合,起到定位的作用,避免紙管切割的過程中發生位移,從而導致切割精度下降的問題發生。切割精度下降的問題發生。切割精度下降的問題發生。

技術研發人員:王曉臣 董祥寶 武鳳敏

受保護的技術使用者:青島華鑫同宇包裝有限公司

技術研發日:2023.04.14

技術公布日:2023/7/19
