本實用新型涉及分切切割裝置設備領域,尤其涉及一種電容器薄膜分切切割裝置。
背景技術:
在電容器薄膜的生產過程中主要采用分切機對電容器薄膜進行裁切,分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備,常用于造紙機械、電線電纜云母帶及印刷包裝機械。滾刀軸是分切機上的一個部件,滾刀安裝在滾刀軸上,換滾刀時需要把整個滾刀軸取下來,據現有技術,滾刀軸從分切機上取下來非常麻煩,效率低。
技術實現要素:
本實用新型所要解決的技術問題是:克服以上現有技術的缺陷,提供一種滾刀軸取下簡單且效率高的電容器薄膜分切切割裝置。
為了實現上述目的,本實用新型的技術方案是:
一種電容器薄膜分切切割裝置,包括滾刀軸和滾刀座,所述的滾刀軸兩端分別轉動配合在滾刀座上,所述的滾刀座包括第一座和第二座,所述的第一座下表面設有開口向下的第一凹槽,所述的第二座上表面設有開口向上的第二凹槽,所述的第一座一端鉸接在第二座一端上,所述的第一座另一端與第二座另一端可拆卸連接,所述的滾刀軸表面在第一座另一端和第二座另一端連接時分別與第一凹槽和第二凹槽貼合。
采用以上結構后,本實用新型與現有技術相比具有以下優點:滾刀座分別第一座和第二座,第一座一端鉸接在第二座上,第一座另一端與第二座可拆卸連接,第一座下表面設有與滾刀軸貼合的第一凹槽,第二座上表面設有與滾刀軸貼合的第二凹槽,第一凹槽和第二凹槽均為半圓形槽,這樣安裝的時候把滾刀軸放在第二凹槽內,蓋下第一座,第一座固定在第二座上,滾刀軸可轉動配合在第一凹槽和第二凹槽內,取下滾刀軸時打開第二座,把滾刀軸從第二凹槽取出即可,滾刀軸取下簡單且效率高。
作為優選,它還包括螺桿9和鎖緊螺母10,所述的第一座3另一端的側面設有第一開口槽7,所述的第二座4另一端的側面設有第二開口槽8,所述的螺桿9下端設在第二開口槽8內,所述的螺桿9上端經過第一開口槽7伸出第一座3上表面,所述的鎖緊螺母10套接在螺桿9上端,所述的鎖緊螺母10把第一座3鎖緊在第二座4上,利用螺桿轉動配合在第二開口槽內,螺桿轉動使得螺桿上端位于第一開口槽內,利用鎖緊螺母鎖在第一座上,使得螺桿上端固定在第一開口槽內,結構簡單,第一座和第二座打開和安裝方便。
它還包括轉動軸11,所述的螺桿9下端設在轉動軸11上,所述的轉動軸11兩端分別轉動配合在第二開口槽8的兩側,利用轉動軸使得螺桿擺動,結構簡單。
它還包括連接塊12,所述的螺桿9下端設在連接塊12上表面,所述的轉動軸11設在連接塊12內,所述的轉動軸11兩端分別貫穿連接塊12兩側,利用連接塊連接轉動軸和螺桿,可靠性高。
所述的連接塊12上表面設有螺紋孔13,所述的螺桿9下端螺接在螺紋孔13內,便于安裝和拆卸。
所述的第一座3上表面設有凹槽14,所述的鎖緊螺母10下端在第一座3另一端與第二座4另一端連接時鎖緊在凹槽14內,鎖緊螺母更能把螺桿鎖緊在第一開口槽內,不會打滑,可靠高。
它還包括合頁15,所述的合頁15一端固定在第一座3一端的側面,所述的合頁15另一端固定在第二座4一端的側面,結構簡單。
所述的合頁15通過螺釘分別固定在第一座3側面和第二座4側面,安裝方便。
附圖說明

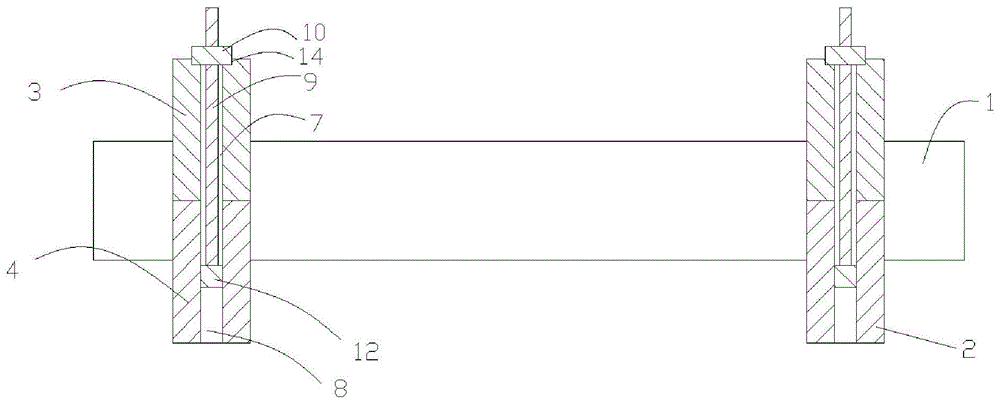

圖1是本實用新型一種電容器薄膜分切切割裝置的主視剖視圖;
圖2是本實用新型一種電容器薄膜分切切割裝置滾刀座的立體圖;
圖3是本實用新型一種電容器薄膜分切切割裝置螺桿、鎖緊螺母和連接塊的主視剖視圖。
其中,1、滾刀軸,2、滾刀座,3、第一座,4、第二座,5、第一凹槽,6、第二凹槽,7、第一開口槽,8、第二開口槽,9、螺桿,10、鎖緊螺母,11、轉動軸,12、連接塊,13、螺紋孔,14、凹槽,15、合頁。
具體實施方式
下面結合附圖和具體實施方式對本實用新型作進一步說明。
如圖1所示,本實用新型提供一種電容器薄膜分切切割裝置,包括滾刀軸1和滾刀座2,所述的滾刀軸1兩端分別轉動配合在滾刀座2上,所述的滾刀座2包括第一座3和第二座4,所述的第一座3下表面設有開口向下的第一凹槽5,所述的第二座4上表面設有開口向上的第二凹槽6,所述的第一座3一端鉸接在第二座4一端上,所述的第一座3另一端與第二座4另一端可拆卸連接,所述的滾刀軸1表面在第一座3另一端和第二座4另一端連接時分別與第一凹槽5和第二凹槽6貼合,本實用新型的優點是滾刀座2分別第一座3和第二座4,第一座3一端鉸接在第二座4上,第一座3另一端與第二座4可拆卸連接,第一座3下表面設有與滾刀軸1貼合的第一凹槽5,第二座4上表面設有與滾刀軸1貼合的第二凹槽6,第一凹槽5和第二凹槽6均為半圓形槽,這樣安裝的時候把滾刀軸1放在第二凹槽6內,蓋下第一座3,第一座3固定在第二座4上,滾刀軸1可轉動配合在第一凹槽5和第二凹槽6內,取下滾刀軸1時打開第二座4,把滾刀軸1從第二凹槽6取出即可,滾刀軸1取下簡單且效率高。
它還包括螺桿9和鎖緊螺母10,所述的第一座3另一端的側面設有第一開口槽7,所述的第二座4另一端的側面設有第二開口槽8,所述的螺桿9下端設在第二開口槽8內,所述的螺桿9上端經過第一開口槽7伸出第一座3上表面,所述的鎖緊螺母10套接在螺桿9上端,所述的鎖緊螺母10把第一座3鎖緊在第二座4上,利用螺桿9轉動配合在第二開口槽8內,螺桿9轉動使得螺桿9上端位于第一開口槽7內,利用鎖緊螺母10鎖在第一座3上,使得螺桿9上端固定在第一開口槽7內,結構簡單,第一座3和第二座4打開和安裝方便。
它還包括轉動軸11,所述的螺桿9下端設在轉動軸11上,所述的轉動軸11兩端分別轉動配合在第二開口槽8的兩側,利用轉動軸11使得螺桿9擺動,結構簡單。
它還包括連接塊12,所述的螺桿9下端設在連接塊12上表面,所述的轉動軸11設在連接塊12內,所述的轉動軸11兩端分別貫穿連接塊12兩側,利用連接塊12連接轉動軸11和螺桿9,可靠性高。
所述的連接塊12上表面設有螺紋孔13,所述的螺桿9下端螺接在螺紋孔13內,便于安裝和拆卸。
所述的第一座3上表面設有凹槽14,所述的鎖緊螺母10下端在第一座3另一端與第二座4另一端連接時鎖緊在凹槽14內,鎖緊螺母10更能把螺桿9鎖緊在第一開口槽7內,不會打滑,可靠高。
它還包括合頁15,所述的合頁15一端固定在第一座3一端的側面,所述的合頁15另一端固定在第二座4一端的側面,結構簡單。
所述的合頁15通過螺釘分別固定在第一座3側面和第二座4側面,安裝方便。
具體來說,本實用新型的原理是滾刀座2分別第一座3和第二座4,第一座3一端鉸接在第二座4上,第一座3另一端與第二座4可拆卸連接,第一座3下表面設有與滾刀軸1貼合的第一凹槽5,第二座4上表面設有與滾刀軸1貼合的第二凹槽6,第一凹槽5和第二凹槽6均為半圓形槽,這樣安裝的時候把滾刀軸1放在第二凹槽6內,蓋下第一座3,第一座3固定在第二座4上,滾刀軸1可轉動配合在第一凹槽5和第二凹槽6內,取下滾刀軸1時打開第二座4,把滾刀軸1從第二凹槽6取出即可,滾刀軸1取下簡單且效率高。
在上述方案的基礎上,如果對本實用新型的各種改動或變形不脫離本實用新型的精神和范圍,倘若這些改動和變形屬于本實用新型的權利要求和等同技術范圍之內,則本實用新型也意圖包含這些改動和變形。
技術特征:
1.一種電容器薄膜分切切割裝置,包括滾刀軸(1)和滾刀座(2),所述的滾刀軸(1)兩端分別轉動配合在滾刀座(2)上,其特征在于:所述的滾刀座(2)包括第一座(3)和第二座(4),所述的第一座(3)下表面設有開口向下的第一凹槽(5),所述的第二座(4)上表面設有開口向上的第二凹槽(6),所述的第一座(3)一端鉸接在第二座(4)一端上,所述的第一座(3)另一端與第二座(4)另一端可拆卸連接,所述的滾刀軸(1)表面在第一座(3)另一端和第二座(4)另一端連接時分別與第一凹槽(5)和第二凹槽(6)貼合。
2.根據權利要求1所述的一種電容器薄膜分切切割裝置,其特征在于:它還包括螺桿(9)和鎖緊螺母(10),所述的第一座(3)另一端的側面設有第一開口槽(7),所述的第二座(4)另一端的側面設有第二開口槽(8),所述的螺桿(9)下端設在第二開口槽(8)內,所述的螺桿(9)上端經過第一開口槽(7)伸出第一座(3)上表面,所述的鎖緊螺母(10)套接在螺桿(9)上端,所述的鎖緊螺母(10)把第一座(3)鎖緊在第二座(4)上。
3.根據權利要求2所述的一種電容器薄膜分切切割裝置,其特征在于:它還包括轉動軸(11),所述的螺桿(9)下端設在轉動軸(11)上,所述的轉動軸(11)兩端分別轉動配合在第二開口槽(8)的兩側。
4.根據權利要求3所述的一種電容器薄膜分切切割裝置,其特征在于:它還包括連接塊(12),所述的螺桿(9)下端設在連接塊(12)上表面,所述的轉動軸(11)設在連接塊(12)內,所述的轉動軸(11)兩端分別貫穿連接塊(12)兩側。
5.根據權利要求4所述的一種電容器薄膜分切切割裝置,其特征在于:所述的連接塊(12)上表面設有螺紋孔(13),所述的螺桿(9)下端螺接在螺紋孔(13)內。
6.根據權利要求2所述的一種電容器薄膜分切切割裝置,其特征在于:所述的第一座(3)上表面設有凹槽(14),所述的鎖緊螺母(10)下端在第一座(3)另一端與第二座(4)另一端連接時鎖緊在凹槽(14)內。
7.根據權利要求1所述的一種電容器薄膜分切切割裝置,其特征在于:它還包括合頁(15),所述的合頁(15)一端固定在第一座(3)一端的側面,所述的合頁(15)另一端固定在第二座(4)一端的側面。
8.根據權利要求7所述的一種電容器薄膜分切切割裝置,其特征在于:所述的合頁(15)通過螺釘分別固定在第一座(3)側面和第二座(4)側面。
技術總結
本實用新型公開了一種電容器薄膜分切切割裝置,包括滾刀軸和滾刀座,所述的滾刀軸兩端分別轉動配合在滾刀座上,所述的滾刀座包括第一座和第二座,所述的第一座下表面設有開口向下的第一凹槽,所述的第二座上表面設有開口向上的第二凹槽,所述的第一座一端鉸接在第二座一端上,所述的第一座另一端與第二座另一端可拆卸連接,所述的滾刀軸表面在第一座另一端和第二座另一端連接時分別與第一凹槽和第二凹槽貼合,本實用新型提供一種滾刀軸取下簡單且效率高的電容器薄膜分切切割裝置。
技術研發人員:徐培暢
受保護的技術使用者:江門市德康鍍膜有限公司
技術研發日:2020.05.22
技術公布日:2021.01.01
