本發明涉及一種傳遞組件,具體涉及一種用于膠粘帶全自動分切機的傳遞蝸桿組件。
背景技術:
蝸桿是指具有一個或幾個螺旋齒,并且與蝸輪嚙合而組成交錯軸齒輪副的齒輪;其分度曲面可以是圓柱面,圓錐面或圓環面;蝸桿傳動是由蝸桿和蝸輪組成的,用于傳遞交錯軸之間的運動和動力,通常兩軸交錯角為90°;在一般蝸桿傳動中,都是以蝸桿為主動件;工作時,蝸輪輪齒沿著蝸桿的螺旋面作滑動和滾動;為了改善輪齒的接觸情況,將蝸輪沿齒寬方向做成圓弧形,使之將蝸桿部分包住;這樣蝸桿蝸輪嚙合時是線接觸,而不是點接觸;現有技術中的蝸桿組裝比較麻煩,且更換蝸桿零件比較繁瑣。
技術實現要素:
(一)要解決的技術問題
為解決上述問題,本發明提出了一種用于膠粘帶全自動分切機的傳遞蝸桿組件,保證蝸桿組裝和更換蝸桿零件過程簡單。
(二)技術方案
本發明的傳遞蝸桿組件,包括桿體,及安裝于桿體中部的齒輪軸承,及安裝于齒輪軸承后側的鎖緊套;所述桿體前側一體制成有限位座;所述限位座后側的桿體上開設有螺紋段;所述鎖緊套旋入螺紋段;所述鎖緊套旋于螺紋段上;所述桿體表面沿軸向方向開設一直槽;所述齒輪軸承內側軸向一體制成有直條;所述直條與直槽嵌合。
進一步地,所述鎖緊套上設置有第一鎖定螺母。
進一步地,所述齒輪軸承前側一體制成有第二限位套;所述第二限位套與齒輪軸承內徑相等;所述第二限位套上設置有第二鎖定螺母。
進一步地,所述桿體兩端設置有安裝位。
(三)有益效果
與現有技術相比,本發明的傳遞蝸桿組件,組裝時,將直條和直槽對準后,直接將齒輪軸承和桿體套接;通過第一鎖定螺母和第二鎖定螺母直接固定;組裝簡單,且穩定牢固;當齒輪軸承被磨損比較嚴重時,直接通過第一鎖定螺母和第二鎖定螺母拆卸,及將鎖緊套旋下,換上新的齒輪軸承即可,更換簡單。
附圖說明

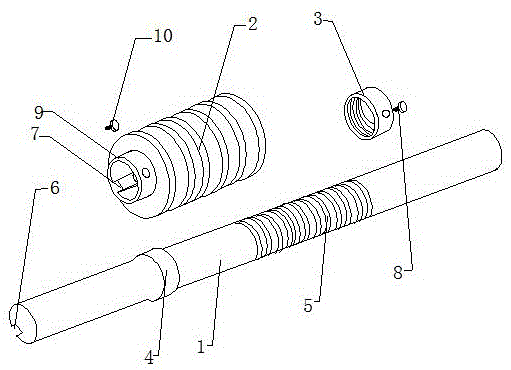

圖1是本發明的組件結構示意圖。
具體實施方式
如圖1所示的一種用于膠粘帶全自動分切機的傳遞蝸桿組件,包括桿體1,及安裝于桿體中部的齒輪軸承2,及安裝于齒輪軸承后側的鎖緊套3;所述桿體1前側一體制成有限位座4;所述限位座4后側的桿體1上開設有螺紋段5;所述鎖緊套3旋入螺紋段5;所述鎖緊套3旋于螺紋段5上;所述桿體1表面沿軸向方向開設一直槽6;所述齒輪軸承2內側軸向一體制成有直條7;所述直條7與直槽6嵌合。
其中,所述鎖緊套3上設置有第一鎖定螺母8;所述齒輪軸承2前側一體制成有第二限位套9;所述第二限位套9與齒輪軸承2內徑相等;所述第二限位套9上設置有第二鎖定螺母10;所述桿體1兩端設置有安裝位。
本發明組裝時,將直條和直槽對準后,直接將齒輪軸承和桿體套接;接著通過限位座和鎖緊套進行定位,最后通過第一鎖定螺母和第二鎖定螺母直接固定;組裝簡單,且穩定牢固;當齒輪軸承被磨損比較嚴重時,直接通過第一鎖定螺母和第二鎖定螺母拆卸,及將鎖緊套旋下,換上新的齒輪軸承即可,更換簡單。
上面所述的實施例僅僅是對本發明的優選實施方式進行描述,并非對本發明的構思和范圍進行限定。在不脫離本發明設計構思的前提下,本領域普通人員對本發明的技術方案做出的各種變型和改進,均應落入到本發明的保護范圍,本發明請求保護的技術內容,已經全部記載在權利要求書中。
技術特征:
1.一種用于膠粘帶全自動分切機的傳遞蝸桿組件,其特征在于;包括桿體,及安裝于桿體中部的齒輪軸承,及安裝于齒輪軸承后側的鎖緊套;所述桿體前側一體制成有限位座;所述限位座后側的桿體上開設有螺紋段;所述鎖緊套旋入螺紋段;所述鎖緊套旋于螺紋段上;所述桿體表面沿軸向方向開設一直槽;所述齒輪軸承內側軸向一體制成有直條;所述直條與直槽嵌合。
2.根據權利要求1所述的傳遞蝸桿組件,其特征在于:所述鎖緊套上設置有第一鎖定螺母。
3.根據權利要求1所述的傳遞蝸桿組件,其特征在于:所述齒輪軸承前側一體制成有第二限位套;所述第二限位套與齒輪軸承內徑相等;所述第二限位套上設置有第二鎖定螺母。
4.根據權利要求1所述的傳遞蝸桿組件,其特征在于:所述桿體兩端設置有安裝位。
技術總結
本發明公開了一種用于膠粘帶全自動分切機的傳遞蝸桿組件,包括桿體,及安裝于桿體中部的齒輪軸承,及安裝于齒輪軸承后側的鎖緊套;所述桿體前側一體制成有限位座;所述限位座后側的桿體上開設有螺紋段;所述鎖緊套旋入螺紋段;所述鎖緊套旋于螺紋段上;所述桿體表面沿軸向方向開設一直槽;所述齒輪軸承內側軸向一體制成有直條;所述直條與直槽嵌合,本發明的傳遞蝸桿組件,組裝時,將直條和直槽對準后,直接將齒輪軸承和桿體套接;通過第一鎖定螺母和第二鎖定螺母直接固定;組裝簡單,且穩定牢固;當齒輪軸承被磨損比較嚴重時,直接通過第一鎖定螺母和第二鎖定螺母拆卸,及將鎖緊套旋下,換上新的齒輪軸承即可,更換簡單。
技術研發人員:梁培林
受保護的技術使用者:天津市寶坻新世紀膠粘制品有限公司
文檔號碼:201510461571
技術研發日:2015.07.31
技術公布日:2017.02.15
