紙管機切刀調節裝置的制作方法

2024年04月08日國知局瀏覽量:0

本實用新型涉及紙管機切刀調節裝置,屬于機械設備技術領域。

背景技術:

中國專利號201310120016.1公布了一種名稱為“一種多刀紙管機切管裝置”的發明專利,它包括切刀裝置、機架、托輥裝置、切臺移動裝置與機架連接,切刀裝置包括切刀頭和刀頭調節裝置,切刀裝置與托輥裝置通過切臺移動裝置實現運動,托輥裝置包括托輥轉動機構和托輥調節機構;雖然該發明能直接按所需紙管規格進行切割,不需要進行再次切管,提高了加工效率,但由于沒有設置自動調刀結構,降低了紙管精度,在切換不同規格時手動調節切刀操作不方便,故存在以上缺陷。

技術實現要素:

本實用新型提出一種結構設計合理,可實現切刀精確位移調整的紙管機切刀調節裝置。

本實用新型所述紙管機切刀調節裝置,包括橫梁、導軌、滑塊、橫板、刀座、切刀組和驅動切刀組活動的驅動機構,所述橫梁上設有導軌,所述滑塊與滑軌滑動安裝,滑塊與刀座固定連接,所述刀座與橫板固定連接,切刀組安裝在橫板,所述驅動機構包括電機、齒條、與齒條相嚙合的齒輪,所述電機與橫板固定連接,齒條固定設置在橫梁,所述電機連接齒輪。

進一步說,所述切刀組包括氣缸、切刀、轉動關節,轉動關節前端安裝切刀,轉動關節后端可轉動的安裝在切刀座上,氣缸連接切刀可推動切刀。

進一步說,所述電機為步進電機。

本實用新型相比現有技術所具有的優點:

本實用新型結構設計簡單合理,通過電機傳動即可帶動切刀組位移,電機連接自動控制系統后可實現自動控制,其具有調節精度精準,操作簡單快捷等優點。

附圖說明

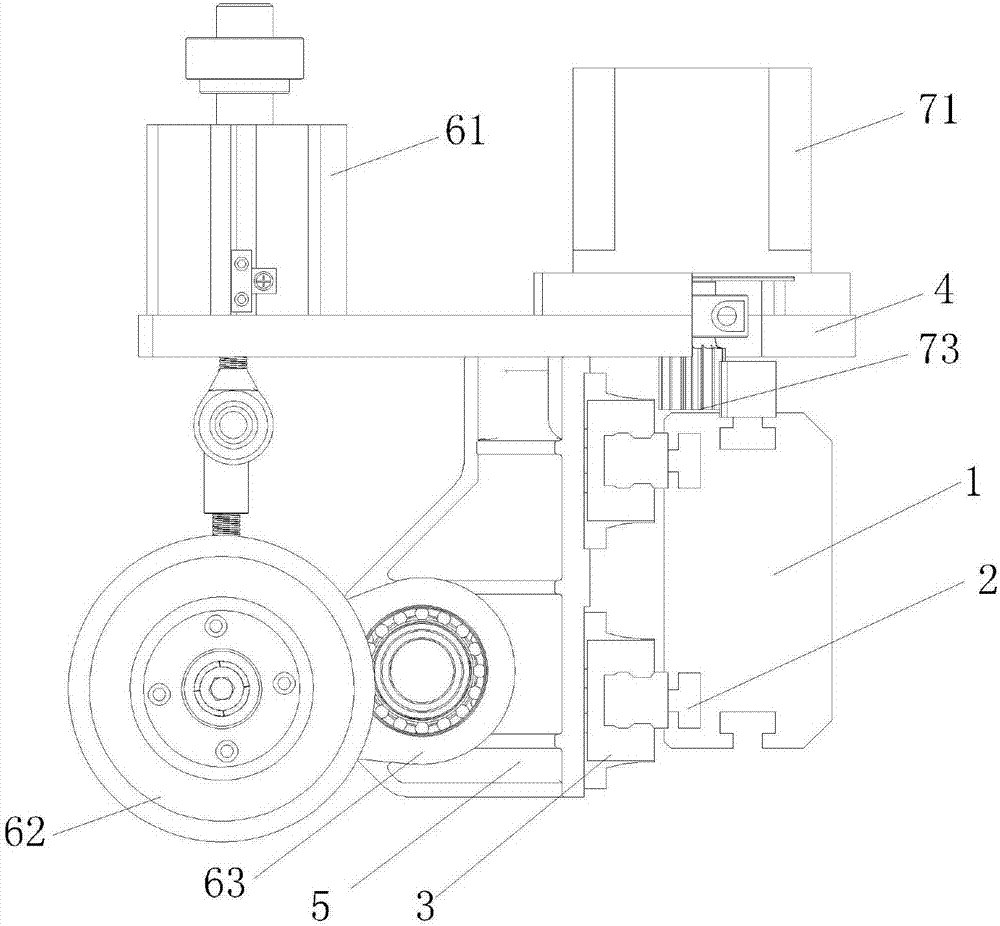

圖1本實用新型的結構示意圖。

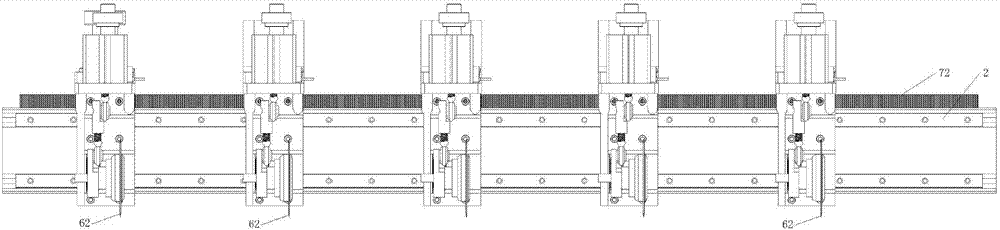

圖2本實用新型俯視視角的結構示意圖。

具體實施方式

下面結合附圖和實施例子對本實用新型進一步進行詳細說明:

如圖1~2所示,紙管機切刀62調節裝置,包括橫梁1、導軌2、滑塊3、橫板4、刀座5、切刀62組和驅動切刀62組活動的驅動機構,所述橫梁1上設有導軌2,所述滑塊3與滑軌滑動安裝,滑塊3與刀座5固定連接,所述刀座5與橫板4固定連接,切刀62組安裝在橫板4,所述驅動機構包括電機71、齒條72、與齒條72相嚙合的齒輪73,所述電機71與橫板4固定連接,齒條72固定設置在橫梁1,所述電機71連接齒輪73。本實施在使用時,所述電機71轉動可驅動切刀62組移動。

本實施例所述切刀62組包括氣缸61、切刀62、轉動關節63,轉動關節63前端安裝切刀62,轉動關節63后端可轉動的安裝在切刀座5上,氣缸61連接切刀62可推動切刀62。本實施例所述轉動關節63為現有技術,是為實現兩個部件之間的相對回旋運動。

本實施例所述電機71為步進電機。

本實例的工作過程,首先確定所需紙管的長度,將左端第一把切刀62調到零點位置,再依次調節后面的切刀62,在操作屏上輸入每把切刀62之間的距離,步進電機71帶動齒輪73在齒條72上沿導軌2左右移動,從而帶動切刀62組移動,再通過氣缸61伸縮桿使轉動關節63轉動,使切刀62上下擺動從而切斷紙管。

技術特征:

1.紙管機切刀調節裝置,其特征在于:包括橫梁、導軌、滑塊、橫板、刀座、切刀組和驅動切刀組活動的驅動機構,所述橫梁上設有導軌,所述滑塊與滑軌滑動安裝,滑塊與刀座固定連接,所述刀座與橫板固定連接,切刀組安裝在橫板,所述驅動機構包括電機、齒條、與齒條相嚙合的齒輪,所述電機與橫板固定連接,齒條固定設置在橫梁,所述電機連接齒輪。

2.如權利要求1所述的紙管機切刀調節裝置,其特征是,所述切刀組包括氣缸、切刀、轉動關節,轉動關節前端安裝切刀,轉動關節后端可轉動的安裝在切刀座上,氣缸連接切刀可推動切刀。

3.如權利要求1所述的紙管機切刀調節裝置,其特征是,所述電機為步進電機。

技術總結

紙管機切刀調節裝置,包括橫梁、導軌、滑塊、橫板、刀座、切刀組和驅動切刀組活動的驅動機構,所述橫梁上設有導軌,所述滑塊與滑軌滑動安裝,滑塊與刀座固定連接,所述刀座與橫板固定連接,切刀組安裝在橫板,所述驅動機構包括電機、齒條、與齒條相嚙合的齒輪,所述電機與橫板固定連接,齒條固定設置在橫梁,所述電機連接齒輪。

技術研發人員:王建省

受保護的技術使用者:浙江金申機械制造有限公司

技術研發日:2017.11.07

技術公布日:2018.05.29
