1.本實用新型屬于紙管分切技術領域,尤其涉及一種紙管分切機用定位裝置。
背景技術:
2.鋰離子電池隔膜生產成型后一般是卷繞在紙管上形成隔膜卷,但是在實際使用時,根據不同規格的鋰離子電池,需要對隔膜卷進行分切處理,使得分切后的鋰離子電池隔膜卷寬度符合鋰離子電池的寬度,但是現有的分切機在將隔膜卷套入氣漲軸上時,每次都需要人工進行定位,費時費力,尤其是對大批同一規格的隔膜卷進行分切時,每次都人工定位可能存在誤差,導致分切后的小隔膜卷不符合要求。
技術實現要素:
3.本實用新型要解決的技術問題是提供一種提高生產效率,保證產品質量的紙管分切機用定位裝置。
4.本實用新型由以下具體技術手段所達成:
5.一種紙管分切機用定位裝置,包括有機架、旋轉座、氣漲軸和滑軌;所述機架上設有旋轉座,用于轉動氣漲軸;所述旋轉座一側的機架上水平設置有滑軌,所述滑軌內通過滑塊滑動連接有滑桿;所述滑桿上滑動連接有若干個滑套,所述滑套靠近氣漲軸的一側設有定位板,遠離氣漲軸的一側設有旋鈕螺絲,用于固定滑套。
6.進一步的,所述滑桿上的滑套數量至少為2個。
7.進一步的,所述滑軌靠近旋轉座的一端不開口,且滑軌遠離旋轉座的一端可拆卸連接有限位件。
8.進一步的,所述滑桿為方管制成,且表面均布有刻度線。
9.與現有技術相比,本實用新型具有如下有益效果:
10.本實用新型通過在旋轉座的一側設置滑軌和滑塊結構,滑塊上設置有滑桿,滑桿上設置有若干個可調整位置的滑套,滑套上設置定位板,根據鋰離子電池隔膜卷的規格,先設定好相鄰的兩個定位板之間的距離,處理同一批次同規格的鋰離子電池隔膜卷時,只需一次設定,第二次開始只需將滑動滑桿,使得定位板靠近氣漲軸即可,更加省時省力,且避免了多次人工定位可能導致的誤差,有效的提高了生產效率和產品質量。
附圖說明

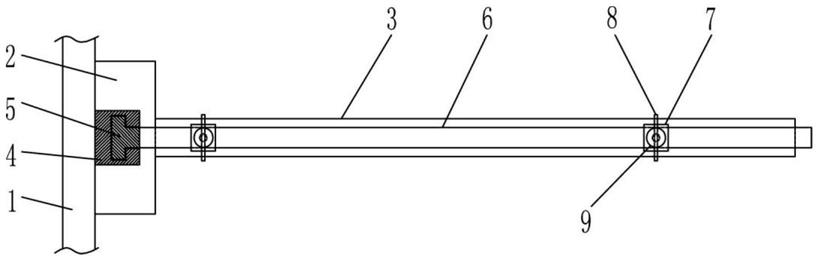

11.圖1為本實用新型的主視結構示意圖。
12.圖2為本實用新型的右視結構示意圖。
13.附圖中的標記為:1-機架,2-旋轉座,3-氣漲軸,4-滑軌,5-滑塊,6-滑桿,7-滑套,8-定位板,9-旋鈕螺絲,10-限位件。
具體實施方式
14.以下結合附圖對本實用新型做進一步描述。
實施例
15.一種紙管分切機用定位裝置,如圖1-2所示,包括有機架1、旋轉座2、氣漲軸3和滑軌4;所述機架1上設有旋轉座2,用于轉動氣漲軸3;旋轉座2一側的機架1上水平設置有滑軌4,滑軌4內通過滑塊5滑動連接有滑桿6;滑桿6上滑動連接有若干個滑套7,滑套7靠近氣漲軸3的一側設有定位板8,遠離氣漲軸3的一側設有旋鈕螺絲9,用于固定滑套7。
16.當需要對鋰離子電池隔膜卷進行切割時,首先根據鋰離子電池隔膜卷的規格,計算好其放置在氣漲軸3上的位置,接著將滑桿6上相鄰的兩個滑套7移動至合適位置,使得相鄰的兩個滑套7上的定位板8之間的距離即為鋰離子電池隔膜卷的長度,然后將旋緊螺絲擰緊將滑套7固定,然后將鋰離子電池隔膜卷套入氣漲軸3上,并且通過滑塊5在滑軌4內的滑動,將滑桿6移動至合適位置,使得定位板8端部靠近氣漲軸3,并且通過多次操作,使得鋰離子電池隔膜卷兩端抵住設定好的兩塊定位板8,接著即可控制氣漲軸3將鋰離子電池隔膜卷固定,再將定位板8移開避免影響分切工作;對于同一批規格的鋰離子電池隔膜卷分切操作時,只需一次設定定位板8的位置,第二次開始只需將滑動滑桿6,使得定位板8靠近氣漲軸3即可,更加省時省力,且避免了多次人工定位可能導致的誤差。
17.其中,滑軌4靠近旋轉座2的一端不開口,且滑軌4遠離旋轉座2的一端可拆卸連接有限位件10;可以保證滑塊5不會滑出滑軌4,而且需要拆卸時,只需將限位件10拆下,即可將滑軌4滑出滑塊5進行拆卸。
18.利用本實用新型所述技術方案,或本領域的技術人員在本實用新型技術方案的啟發下,設計出類似的技術方案,而達到上述技術效果的,均是落入本實用新型的保護范圍。
技術特征:
1.一種紙管分切機用定位裝置,包括有機架(1)、旋轉座(2)和氣漲軸(3),其特征在于,包括有滑軌(4);所述機架(1)上設有旋轉座(2),用于轉動氣漲軸(3);所述旋轉座(2)一側的機架(1)上水平設置有滑軌(4),所述滑軌(4)內通過滑塊(5)滑動連接有滑桿(6);所述滑桿(6)上滑動連接有若干個滑套(7),所述滑套(7)靠近氣漲軸(3)的一側設有定位板(8),遠離氣漲軸(3)的一側設有旋鈕螺絲(9),用于固定滑套(7)。2.根據權利要求1所述的一種紙管分切機用定位裝置,其特征在于,所述滑桿(6)上的滑套(7)數量至少為2個。3.根據權利要求2所述的一種紙管分切機用定位裝置,其特征在于,所述滑軌(4)靠近旋轉座(2)的一端不開口,且滑軌(4)遠離旋轉座(2)的一端可拆卸連接有限位件(10)。4.根據權利要求3所述的一種紙管分切機用定位裝置,其特征在于,所述滑桿(6)為方管制成,且表面均布有刻度線。
技術總結
本實用新型屬于紙管分切技術領域,尤其涉及一種紙管分切機用定位裝置。本實用新型要解決的技術問題是提供一種提高生產效率,保證產品質量的紙管分切機用定位裝置。一種紙管分切機用定位裝置,包括有機架、旋轉座、氣漲軸和滑軌;所述機架上設有旋轉座,用于轉動氣漲軸;所述旋轉座一側的機架上水平設置有滑軌,所述滑軌內通過滑塊滑動連接有滑桿;所述滑桿上滑動連接有若干個滑套,所述滑套靠近氣漲軸的一側設有定位板,遠離氣漲軸的一側設有旋鈕螺絲。本實用新型更加省時省力,且避免了多次人工定位可能導致的誤差,有效的提高了生產效率和產品質量。品質量。品質量。
