一種膠帶分條機噪音消除裝置的制作方法

2023年12月12日國知局瀏覽量:0

一種膠帶分條機噪音消除裝置的制作方法

本實用新型涉及降噪設備技術領域,具體是指一種膠帶分條機噪音消除裝置。

背景技術:

膠帶分條機用于將整個膠帶切割成條狀膠帶,以符合不同行業中的使用要求,現有的膠帶分割機智能化程度低,需要人工輔助完成切割,切割效率低,切割質量差,嚴重影響企業效益,另外,現有膠帶分條機在工作過程中噪音較大,產生較大噪音的主要原因是膠帶從膠帶卷上剝離時會產生一個剝離力,膠帶的震動長度比較長,從而產生共鳴,使機器噪音較大,導致車間內的工作人員受到噪音影響,不利于健康工作的要求。

技術實現要素:

本實用新型的目的是克服以上的技術缺陷,提供一種可以有效降低噪音的膠帶分條機噪音消除裝置。

為解決上述技術問題,本實用新型提供的技術方案為:一種膠帶分條機噪音消除裝置,包括固定座,所述的固定座上位于母卷上方安裝有壓卷輥,所述的固定座上位于母卷拉伸的膠帶上方設有壓帶輥,所述的固定座兩端上方均設有氣缸,所述的氣缸底部設有安裝在固定座上的活塞桿,所述的固定座兩端均設有安裝在膠帶分條機前端兩側的導軌。

本實用新型與現有技術相比的優點在于:本實用新型設置有壓卷輥和壓帶輥可以隨母卷轉動,能夠減小膠帶剝離后的震動長度,避免膠帶產生共鳴,進而消除噪音,給工人創造了良好的工作環境,氣缸和活塞桿使固定座隨母卷運動在導軌上均勻滑動,可以隨著母卷厚度減少調節壓緊,從而更好的壓緊膠帶卷和膠帶,降低噪音。

作為改進,所述的壓卷輥為特氟龍不沾輥。

作為改進,所述的壓帶輥為膠輥。

作為改進,所述的氣缸隨母卷運動氣壓保持在6mpa均勻滑動。

作為改進,所述的導軌在固定座兩端分別設有兩個并且位于活塞桿兩側。

附圖說明

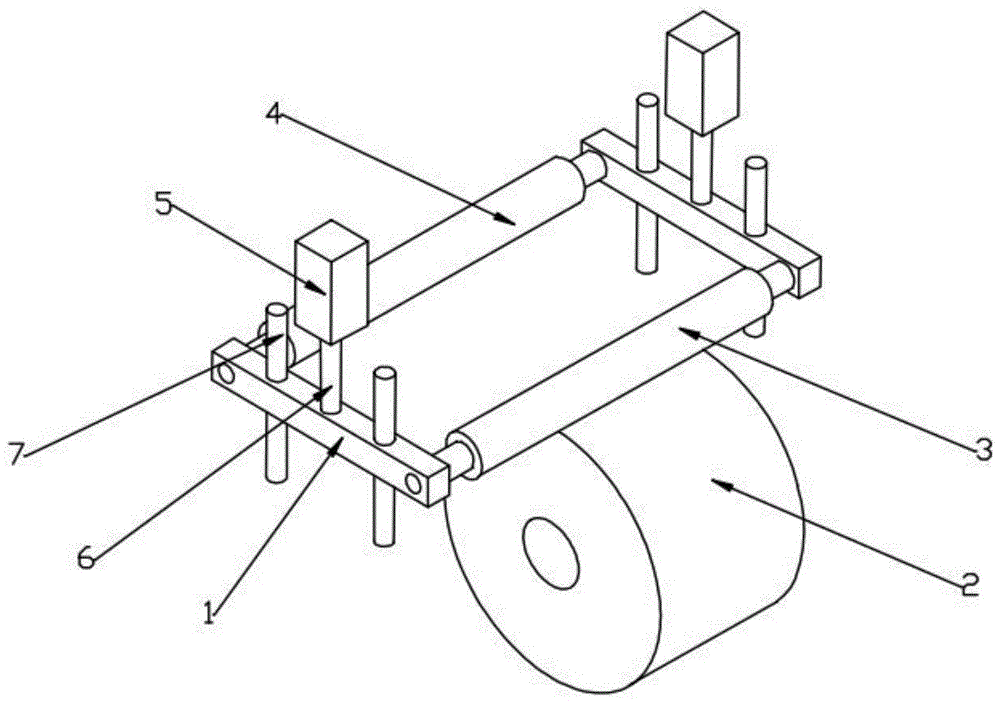

圖1是本實用新型一種膠帶分條機噪音消除裝置的結構示意圖。

如圖所示:1、固定座,2、母卷,3、壓卷輥,4、壓帶輥,5、氣缸,6、活塞桿,7、導軌。

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明。

一種膠帶分條機噪音消除裝置,包括固定座1,所述的固定座1上位于母卷2上方安裝有壓卷輥3,所述的固定座1上位于母卷2拉伸的膠帶上方設有壓帶輥4,所述的固定座1兩端上方均設有氣缸5,所述的氣缸5底部設有安裝在固定座1上的活塞桿6,所述的固定座1兩端均設有安裝在膠帶分條機前端兩側的導軌7。

所述的壓卷輥3為特氟龍不沾輥。

所述的壓帶輥4為膠輥。

所述的氣缸5隨母卷2運動氣壓保持在6mpa均勻滑動。

所述的導軌7在固定座1兩端分別設有兩個并且位于活塞桿6兩側。

本實用新型在具體實施時,母卷上的膠帶剝離時,壓帶輥壓緊膠帶,壓卷輥壓緊母卷,氣缸隨母卷運動氣壓保持在6mpa左右均勻滑動,母卷厚度減少時,氣缸和活塞桿帶動固定座在導軌上向下滑動,從而帶動固定座上的壓卷輥和壓帶輥向下壓緊母卷和膠帶。

以上對本實用新型及其實施方式進行了描述,這種描述沒有限制性,附圖中所示的也只是本實用新型的實施方式之一,實際的結構并不局限于此??偠灾绻绢I(lǐng)域的普通技術人員受其啟示,在不脫離本實用新型創造宗旨的情況下,不經創造性的設計出與該技術方案相似的結構方式及實施例,均應屬于本實用新型的保護范圍。

技術特征:

1.一種膠帶分條機噪音消除裝置,其特征在于:包括固定座(1),所述的固定座(1)上位于母卷(2)上方安裝有壓卷輥(3),所述的固定座(1)上位于母卷(2)拉伸的膠帶上方設有壓帶輥(4),所述的固定座(1)兩端上方均設有氣缸(5),所述的氣缸(5)底部設有安裝在固定座(1)上的活塞桿(6),所述的固定座(1)兩端均設有安裝在膠帶分條機前端兩側的導軌(7)。

2.根據權利要求1所述的一種膠帶分條機噪音消除裝置,其特征在于:所述的壓卷輥(3)為特氟龍不沾輥。

3.根據權利要求1所述的一種膠帶分條機噪音消除裝置,其特征在于:所述的壓帶輥(4)為膠輥。

4.根據權利要求1所述的一種膠帶分條機噪音消除裝置,其特征在于:所述的氣缸(5)隨母卷(2)運動氣壓保持在6mpa均勻滑動。

5.根據權利要求1所述的一種膠帶分條機噪音消除裝置,其特征在于:所述的導軌(7)在固定座(1)兩端分別設有兩個并且位于活塞桿(6)兩側。

技術總結

本實用新型公開了一種膠帶分條機噪音消除裝置,包括固定座,所述的固定座上位于母卷上方安裝有壓卷輥,所述的固定座上位于母卷拉伸的膠帶上方設有壓帶輥,所述的固定座兩端上方均設有氣缸,所述的氣缸底部設有安裝在固定座上的活塞桿,所述的固定座兩端均設有安裝在膠帶分條機前端兩側的導軌。本實用新型與現有技術相比的優點在于:本實用新型可以有效降低噪音。

技術研發人員:孫偉亮;徐國盛

受保護的技術使用者:濰坊浩田印刷機械有限公司

技術研發日:2020.03.18

技術公布日:2020.12.29
