一種紙管穿管機的制作方法

2023年12月12日國知局瀏覽量:0

一種紙管穿管機的制作方法

1.本實用新型涉及膠帶紙管穿管領域,尤其是一種紙管穿管機。

背景技術:

2.膠帶分條機可以同時將多個紙管纏繞上膠帶,后續不需要進行切管作業。但是將分條機的軸上套上紙管需要人工花費較長的時間,同時人工套裝的軸向位置不固定,容易造成紙管和膠帶之間不對齊。

技術實現要素:

3.本實用新型旨在解決上述問題,提供了一種紙管穿管機,解決了人工穿管時間長、精度差的問題。

4.一種紙管穿管機,包括:料斗、傾斜板、固定塊、轉動塊、機架和第一氣缸,所述機架上方前后兩側分別與和固定塊和料斗固定連接,所述傾斜板位于料斗和固定塊之間并與機架固定連接,所述料斗形成有出口,所述傾斜板形成有連通槽,所述固定塊形成有第一槽,所述連通槽兩端分別與出口和第一槽相連通,所述固定塊遠離料斗的一端與轉動塊轉動連接,所述第一氣缸位于第一槽右側且第一氣缸的缸體與機架固定連接。

5.進一步地,所述固定塊還形成有第一半圓槽,所述第一槽和第一半圓槽沿直線交替排布;所述轉動塊形成有第二半圓槽和第三半圓槽,所述第二半圓槽和第三半圓槽沿直線交替排布。

6.進一步地,所述第一槽的半徑大于第一半圓槽的半徑,所述第二半圓槽的半徑大于第三半圓槽的半徑;所述第二半圓槽與第一槽的半徑相等且相對應。

7.進一步地,還包括凹板,所述凹板位于第一槽左側,所述凹板位于機架上方。

8.進一步地,還包括容納桶,所述凹板一側與轉動軸固定連接,另一側與第三氣缸的活塞桿轉動連接,所述轉動軸兩端分別與機架轉動連接,所述第三氣缸的缸體與機架轉動連接,所述容納桶位于機架下方。

9.進一步地,所述容納桶下方形成有斜面。

10.進一步地,還包括連接塊,所述第一氣缸的活塞桿與連接塊固定連接,所述連接塊形成有固定槽。

11.進一步地,還包括振動電機、短隔板和長隔板,所述短隔板和長隔板位于料斗內部并與料斗固定連接,所述短隔板和長隔板交替排布,所述振動電機與料斗外側面固定連接,所述長隔板上表面的高度高于短隔板上表面的高度。

12.進一步地,還包括料管,所述料管插入料斗中并相對料斗位置固定。

13.進一步地,還包括第二氣缸,所述第二氣缸的缸體與機架轉動連接,所述第二氣缸的活塞桿與轉動塊轉動連接。

14.本實用新型具有如下優點:通過使用第一氣缸驅動軸移動,可以先將軸上的膠帶卷擼下來,然后將軸穿入紙管內部和紙管固定,第一氣缸收縮到最小行程時,紙管的套裝完

成,保證了紙管相對軸的軸向位置精度,同時節約了時間,解決了人工穿管時間長、精度差的問題;生產后的紙管直接投入料管當中,不需要轉運紙管,加快了工作效率。

附圖說明

15.為了更清楚地說明本實用新型實施例或現有技術中的技術方案,下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹。顯而易見地,下面描述中的附圖僅僅是本實用新型的一種實施例,對于本領域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據提供的附圖引伸獲得其它的實施附圖。

16.圖1:本實用新型的俯視示意圖;

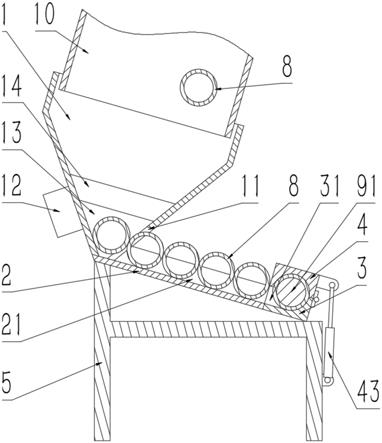

17.圖2:本實用新型的側視剖視示意圖(轉動塊打開);

18.圖3:本實用新型的側視剖視示意圖(轉動塊關閉);

19.圖4:凹板的側視剖視示意圖;

20.圖5:料斗的主視剖視示意圖。

具體實施方式

21.下面結合附圖和實例對本實用新型作進一步說明:

22.下面詳細描述本實用新型的實施例,所述實施例的示例在附圖中示出,其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的,僅用于解釋本實用新型,而不能理解為對本實用新型的限制。

23.在本實用新型的描述中,需要說明的是,除非另有明確的規定和限定,術語“安裝”、“相連”、“連接”應做廣義理解,例如,可以是固定連接,也可以是可拆卸連接,或一體地連接;可以是直接相連,也可以通過中間媒介間接相連。對于本領域的普通技術人員而言,可以具體情況理解上述術語在本實用新型中的具體含義。

24.在本實用新型的描述中,需要理解的是,術語“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

25.實施例一:

26.如圖1到圖5所示,本實施例提供了一種紙管穿管機,包括:料斗1、傾斜板2、固定塊3、轉動塊4、機架5和第一氣缸6,所述機架5上方前后兩側分別與和固定塊3和料斗1固定連接,所述傾斜板2位于料斗1和固定塊3之間并與機架5固定連接,所述料斗1形成有出口11,所述傾斜板2形成有連通槽21,所述固定塊3形成有第一槽31,所述連通槽21兩端分別與出口11和第一槽31相連通,所述固定塊3遠離料斗1的一端與轉動塊4轉動連接,所述第一氣缸6位于第一槽31右側且第一氣缸6的缸體與機架5固定連接。

27.進一步地,所述固定塊3還形成有第一半圓槽32,所述第一槽31和第一半圓槽32沿直線交替排布;所述轉動塊4形成有第二半圓槽41和第三半圓槽42,所述第二半圓槽41和第三半圓槽42沿直線交替排布。

28.進一步地,所述第一槽31的半徑(第一槽31的半徑指的是第一槽31圓弧面所對應

的半徑)大于第一半圓槽32的半徑,所述第二半圓槽41的半徑大于第三半圓槽42的半徑;所述第二半圓槽41與第一槽31的半徑相等且相對應。

29.進一步地,還包括凹板7,所述凹板7位于第一槽31左側,所述凹板7位于機架5上方。

30.進一步地,還包括容納桶73,所述凹板7一側與轉動軸72固定連接,另一側與第三氣缸71的活塞桿轉動連接,所述轉動軸72兩端分別與機架5轉動連接,所述第三氣缸71的缸體與機架5轉動連接,所述容納桶73位于機架5下方。

31.進一步地,所述容納桶73下方形成有斜面74。

32.進一步地,還包括連接塊61,所述第一氣缸6的活塞桿與連接塊61固定連接,所述連接塊61形成有固定槽62。

33.進一步地,還包括振動電機12、短隔板13和長隔板14,所述短隔板13和長隔板14位于料斗1內部并與料斗1固定連接,所述短隔板13和長隔板14交替排布,所述振動電機12與料斗1外側面固定連接,所述長隔板14上表面的高度高于短隔板13上表面的高度。

34.進一步地,還包括料管10,所述料管10插入料斗1中并相對料斗1位置固定。

35.進一步地,還包括第二氣缸43,所述第二氣缸43的缸體與機架5轉動連接,所述第二氣缸43的活塞桿與轉動塊4轉動連接。

36.工作原理:

37.機架5比料管10的端部低一層,如機架5固定安裝在廠房一樓,則料管10上方的端部安裝在廠房二樓。生產紙管8的設備位于二樓,生產出的紙管8可以直接投入料管10中,紙管8收重力沿著料管10運動到料斗1內部。紙管8直接落入短隔板13和長隔板14之間,或者先與短隔板13和長隔板14上端接觸,然后紙管8受重力傾斜落入短隔板13和長隔板14之間。為了防止紙管8堵塞短隔板13和長隔板14之間的空間,振動電機12間歇性震動,使紙管8運動,防止堵塞。

38.紙管8從出口11處滾出,然后沿著連通槽21滾動進入到第一槽31中。工人手工將分條機的軸91拆下放在凹板7上方,軸91上有多個纏繞有膠帶的膠帶卷9。第二氣缸43伸長,將轉動塊4關閉,如圖3所示。此時,紙管8不能沿著軸向運動。軸91的凸起插入到固定槽62中,第一氣缸6拉動軸91向右運動。軸91上的膠帶卷9被固定塊3和轉動塊4的端面止擋,從而被擼下軸91,而軸91插入到紙管8內部和紙管8固定。

39.之后,第三氣缸71伸長驅動凹板7轉動,將膠帶卷9倒入容納桶73中,之后第三氣缸71收縮。第二氣缸43收縮,如圖2所示。工人將軸91連同紙管8一同拿出來,然后將軸91安裝在分條機內部,進行纏繞膠帶的作業。

40.其中,短隔板13和長隔板14之間的距離大于一個紙管8的軸向?qū)挾惹倚∮趦蓚€(gè)紙管8的軸向?qū)挾?。連通槽21的寬度大于一個紙管8的軸向?qū)挾惹倚∮趦蓚€(gè)紙管8的軸向?qū)挾?。短隔?3和長隔板14之間的空間和連通槽21相連通。

41.上面以舉例方式對本實用新型進行了說明,但本實用新型不限于上述具體實施例,凡基于本實用新型所做的任何改動或變型均屬于本實用新型要求保護的范圍。

技術特征:

1.一種紙管穿管機,其特征在于,包括:料斗(1)、傾斜板(2)、固定塊(3)、轉動塊(4)、機架(5)和第一氣缸(6),所述機架(5)上方前后兩側分別與和固定塊(3)和料斗(1)固定連接,所述傾斜板(2)位于料斗(1)和固定塊(3)之間并與機架(5)固定連接,所述料斗(1)形成有出口(11),所述傾斜板(2)形成有連通槽(21),所述固定塊(3)形成有第一槽(31),所述連通槽(21)兩端分別與出口(11)和第一槽(31)相連通,所述固定塊(3)遠離料斗(1)的一端與轉動塊(4)轉動連接,所述第一氣缸(6)位于第一槽(31)右側且第一氣缸(6)的缸體與機架(5)固定連接。2.根據權利要求1所述的一種紙管穿管機,其特征在于:所述固定塊(3)還形成有第一半圓槽(32),所述第一槽(31)和第一半圓槽(32)沿直線交替排布;所述轉動塊(4)形成有第二半圓槽(41)和第三半圓槽(42),所述第二半圓槽(41)和第三半圓槽(42)沿直線交替排布。3.根據權利要求2所述的一種紙管穿管機,其特征在于:所述第一槽(31)的半徑大于第一半圓槽(32)的半徑,所述第二半圓槽(41)的半徑大于第三半圓槽(42)的半徑;所述第二半圓槽(41)與第一槽(31)的半徑相等且相對應。4.根據權利要求1所述的一種紙管穿管機,其特征在于:還包括凹板(7),所述凹板(7)位于第一槽(31)左側,所述凹板(7)位于機架(5)上方。5.根據權利要求4所述的一種紙管穿管機,其特征在于:還包括容納桶(73),所述凹板(7)一側與轉動軸(72)固定連接,另一側與第三氣缸(71)的活塞桿轉動連接,所述轉動軸(72)兩端分別與機架(5)轉動連接,所述第三氣缸(71)的缸體與機架(5)轉動連接,所述容納桶(73)位于機架(5)下方。6.根據權利要求5所述的一種紙管穿管機,其特征在于:所述容納桶(73)下方形成有斜面(74)。7.根據權利要求1所述的一種紙管穿管機,其特征在于:還包括連接塊(61),所述第一氣缸(6)的活塞桿與連接塊(61)固定連接,所述連接塊(61)形成有固定槽(62)。8.根據權利要求1所述的一種紙管穿管機,其特征在于:還包括振動電機(12)、短隔板(13)和長隔板(14),所述短隔板(13)和長隔板(14)位于料斗(1)內部并與料斗(1)固定連接,所述短隔板(13)和長隔板(14)交替排布,所述振動電機(12)與料斗(1)外側面固定連接,所述長隔板(14)上表面的高度高于短隔板(13)上表面的高度。9.根據權利要求1所述的一種紙管穿管機,其特征在于:還包括料管(10),所述料管(10)插入料斗(1)中并相對料斗(1)位置固定。10.根據權利要求1所述的一種紙管穿管機,其特征在于:還包括第二氣缸(43),所述第二氣缸(43)的缸體與機架(5)轉動連接,所述第二氣缸(43)的活塞桿與轉動塊(4)轉動連接。

技術總結

本實用新型涉及一種紙管穿管機,包括:料斗、傾斜板、固定塊、轉動塊、機架和第一氣缸,機架上方前后兩側分別與和固定塊和料斗固定連接,傾斜板位于料斗和固定塊之間并與機架固定連接,料斗形成有出口,傾斜板形成有連通槽,固定塊形成有第一槽,連通槽兩端分別與出口和第一槽相連通,固定塊遠離料斗的一端與轉動塊轉動連接,第一氣缸位于第一槽右側且第一氣缸的缸體與機架固定連接。本實用新型通過使用第一氣缸驅動軸移動,可以先將軸上的膠帶卷擼下來,然后將軸穿入紙管內部和紙管固定,第一氣缸收縮到最小行程時,紙管的套裝完成,保證了紙管相對軸的軸向位置精度,同時節約了時間,解決了人工穿管時間長、精度差的問題。精度差的問題。精度差的問題。

技術研發人員:付宗生

受保護的技術使用者:青島玉龍包裝設備有限公司

技術研發日:2021.11.02

技術公布日:2022/3/15
