一種用于紙管加工的快速精切機的制作方法

2023年12月30日國知局瀏覽量:0

一種用于紙管加工的快速精切機的制作方法

本實用新型涉及一種精切機,具體為一種用于紙管加工的快速精切機。

背景技術:

紙管在現在的工業中運用比較廣泛,針對于各個領域的需要需將圓管裁剪成不同的長度,而且根據不同的需求對裁剪的截面光滑度的要求也不一樣,現有技術中通常是有人工使用單片圓刀切割的方式進行切割。

現有專利(公開號:cn209335722u)一種用于紙管加工的快速精切機,包括操作臺,所述操作臺的頂部固定安裝有精切機本體,所述操作臺的頂部固定安裝有支撐塊,所述支撐塊上轉動安裝有轉軸,所述轉軸的一端固定安裝有轉筒,所述操作臺上開設有第一腔體,所述第一腔體的底部內壁上固定安裝有第一伺服電機,所述第一伺服電機的輸出軸上固定安裝有第一齒輪,所述第一腔體的底部內壁上固定安裝有兩個固定塊,兩個固定塊上轉動安裝有同一個螺桿,所述螺桿的一端貫穿對應的固定塊并固定安裝有第二齒輪,本實用新型結構簡單,使用方便,可以快速的對紙管進行切割,操作容易,降低了工作人員的勞動量,節約時間。

在實現本實用新型的過程中,發明人發現現有技術中至少存在如下問題沒有得到解決:紙管在被切割時,表面容易受力凹陷,影響紙管的質量。

技術實現要素:

本實用新型的目的在于提供一種用于紙管加工的快速精切機,解決了背景技術中所提出的問題。

為實現上述目的,本實用新型提供如下技術方案:一種用于紙管加工的快速精切機,包括底座;

所述底座頂端的左右兩側均固定安裝有支架,兩個所述支架的側面橫截面均呈倒“凹”字型,兩個所述支架水平方向朝外一側的上側均設置有第一轉動電機,兩個所述第一轉動電機的電機軸軸頭均固定安裝有軸桿,兩個所述軸桿的外圈均等距固定安裝有若干套管,若干所述套管左右兩側的上下兩側均通過活頁與電磁塊a連接,兩個所述軸桿上與若干電磁塊a相對應的位置上均固定安裝有電磁塊b且電磁塊b與電磁塊a的極性相反;

兩個所述支架的頂端固定安裝有安裝架,所述安裝架的頂側中端固定安裝有推桿電機,所述推桿電機的電機軸貫穿于安裝架水平方向的中端且軸頭水平安裝有安裝板,所述安裝板的前側固定安裝有若干切割機本體。

作為本實用新型的一種優選實施方式,兩個所述支架的前側上端均固定安裝有第二轉動電機,兩個所述第二轉動電機的電機軸均貫穿于對應支架的前側且與對應第一轉動電機的前側固定連接。

作為本實用新型的一種優選實施方式,所述底座的頂側開設有收納槽。

作為本實用新型的一種優選實施方式,所述底座的左側固定安裝有控制器,所述控制器經外部電源與兩個第一轉動電機、兩個第二轉動電機、若干電磁塊a、若干電磁塊b、推桿電機和若干切割機本體電性連接。

作為本實用新型的一種優選實施方式,若干所述電磁塊a的側面橫截面均呈半圓環狀。

與現有技術相比,本實用新型的有益效果如下:

1.本實用新型一種用于紙管加工的快速精切機,由于若干套管左右兩側的上下兩側均通過活頁與電磁塊a連接,且兩個軸桿上與若干電磁塊a相對應的位置上均固定安裝有電磁塊b,便于切割紙管時,可通過啟動若干電磁塊a和若干電磁塊b,將紙管支撐,從而在切割紙管時,可通過啟動第一轉動電機轉動軸桿的同時,啟動推桿電機和若干切割機本體對紙管進行切割,有效避免了紙管受力變形。

2.本實用新型一種用于紙管加工的快速精切機,由于兩個支架的前側上端均固定安裝有第二轉動電機,且兩個第二轉動電機的電機軸均貫穿于對應支架的前側且與對應第一轉動電機的前側固定連接,便于切割完成后,通過啟動第二轉動電機將軸桿的朝內一端轉至朝下,從而使得紙管落下。

3.本實用新型一種用于紙管加工的快速精切機,由于若干電磁塊a的側面橫截面均呈半圓環狀,便于使電磁塊a與紙管本體完成貼合,從而提高支撐紙管的穩定性。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述,本實用新型的其它特征、目的和優點將會變得更明顯:

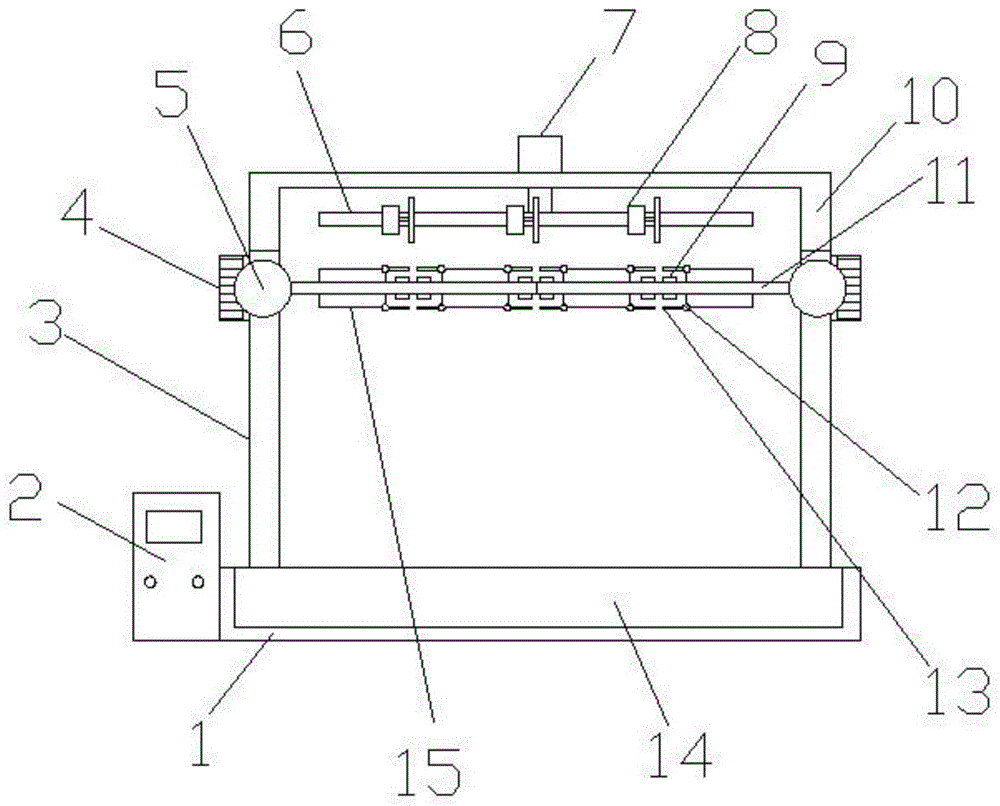

圖1為本實用新型一種用于紙管加工的快速精切機的主視圖;

圖2為本實用新型一種用于紙管加工的快速精切機的支架側視圖;

圖3為本實用新型一種用于紙管加工的快速精切機的電路圖;

圖4為本實用新型一種用于紙管加工的快速精切機的電磁塊a側視圖。

圖中:底座1,控制器2,支架3,第一轉動電機4,第二轉動電機5,安裝板6,推桿電機7,切割機本體8,電磁塊b9,安裝架10,軸桿11,活頁12,電磁塊a13,收納槽14,套管15。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解,下面結合具體實施方式,進一步闡述本實用新型。

在本實用新型的描述中,需要理解的是,術語“上”、“下”、“前”、“后”、“左”、“右”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。

請參閱圖1-4,本實用新型提供一種技術方案:一種用于紙管加工的快速精切機,包括底座1;

所述底座1頂端的左右兩側均固定安裝有支架3,兩個所述支架3的側面橫截面均呈倒“凹”字型,兩個所述支架3水平方向朝外一側的上側均設置有第一轉動電機4,兩個所述第一轉動電機4的電機軸軸頭均固定安裝有軸桿11,兩個所述軸桿11的外圈均等距固定安裝有若干套管15,若干所述套管15左右兩側的上下兩側均通過活頁12與電磁塊a13連接,兩個所述軸桿11上與若干電磁塊a13相對應的位置上均固定安裝有電磁塊b9且電磁塊b9與電磁塊a13的極性相反;

兩個所述支架3的頂端固定安裝有安裝架10,所述安裝架10的頂側中端固定安裝有推桿電機7,所述推桿電機7的電機軸貫穿于安裝架水平方向的中端且軸頭水平安裝有安裝板6,所述安裝板6的前側固定安裝有若干切割機本體8。

本實施例中(如圖1和圖2所示),由于若干套管15左右兩側的上下兩側均通過活頁12與電磁塊a13連接,且兩個軸桿11上與若干電磁塊a13相對應的位置上均固定安裝有電磁塊b9,便于切割紙管時,可通過啟動若干電磁塊a9和若干電磁塊b13,將紙管支撐,從而在切割紙管時,可通過啟動第一轉動電機4轉動軸桿11的同時,啟動推桿電機7和若干切割機本體8對紙管進行切割,有效避免了紙管受力變形。

本實施例中(請參閱圖1和圖2),兩個所述支架3的前側上端均固定安裝有第二轉動電機5,兩個所述第二轉動電機5的電機軸均貫穿于對應支架3的前側且與對應第一轉動電機4的前側固定連接,便于切割完成后,通過啟動第二轉動電機5將軸桿11的朝內一端轉至朝下,從而使得紙管落下。

本實施例中(請參閱圖1),所述底座1的頂側開設有收納槽14,便于收納紙管。

本實施例中(請參閱圖3),所述底座1的左側固定安裝有控制器2,所述控制器2經外部電源與兩個第一轉動電機4、兩個第二轉動電機5、若干電磁塊a13、若干電磁塊b9、推桿電機7和若干切割機本體8電性連接,便于開啟電源。

本實施例中(請參閱圖4),若干所述電磁塊a13的側面橫截面均呈半圓環狀,便于使電磁塊a13與紙管本體完成貼合,從而提高支撐紙管的穩定性。

需要說明的是,本實用新型為一種用于紙管加工的快速精切機,包括底座1、控制器2、支架3、第一轉動電機4、第二轉動電機5、安裝板6、推桿電機7、切割機本體8、電磁塊b9、安裝架10、軸桿11、活頁12、電磁塊a13、收納槽14、套管15,部件均為通用標準件或本領域技術人員知曉的部件,其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知,工作時,切割紙管時,可通過啟動若干電磁塊a9和若干電磁塊b13,將紙管支撐,從而在切割紙管時,可通過啟動第一轉動電機4轉動軸桿11的同時,啟動推桿電機7和若干切割機本體8對紙管進行切割,有效避免了紙管受力變形,切割完成后,通過啟動第二轉動電機5將軸桿11的朝內一端轉至朝下,從而使得紙管落到收納槽14內即可。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言,顯然本實用新型不限于上述示范性實施例的細節,而且在不背離本實用新型的精神或基本特征的情況下,能夠以其他的具體形式實現本實用新型。因此,無論從哪一點來看,均應將實施例看作是示范性的,而且是非限制性的,本實用新型的范圍由所附權利要求而不是上述說明限定,因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外,應當理解,雖然本說明書按照實施方式加以描述,但并非每個實施方式僅包含一個獨立的技術方案,說明書的這種敘述方式僅僅是為清楚起見,本領域技術人員應當將說明書作為一個整體,各實施例中的技術方案也可以經適當組合,形成本領域技術人員可以理解的其他實施方式。

技術特征:

1.一種用于紙管加工的快速精切機,其特征在于,包括底座(1);

所述底座(1)頂端的左右兩側均固定安裝有支架(3),兩個所述支架(3)的側面橫截面均呈倒“凹”字型,兩個所述支架(3)水平方向朝外一側的上側均設置有第一轉動電機(4),兩個所述第一轉動電機(4)的電機軸軸頭均固定安裝有軸桿(11),兩個所述軸桿(11)的外圈均等距固定安裝有若干套管(15),若干所述套管(15)左右兩側的上下兩側均通過活頁(12)與電磁塊a(13)連接,兩個所述軸桿(11)上與若干電磁塊a(13)相對應的位置上均固定安裝有電磁塊b(9)且電磁塊b(9)與電磁塊a(13)的極性相反;

兩個所述支架(3)的頂端固定安裝有安裝架(10),所述安裝架(10)的頂側中端固定安裝有推桿電機(7),所述推桿電機(7)的電機軸貫穿于安裝架水平方向的中端且軸頭水平安裝有安裝板(6),所述安裝板(6)的前側固定安裝有若干切割機本體(8)。

2.根據權利要求1所述的一種用于紙管加工的快速精切機,其特征在于:兩個所述支架(3)的前側上端均固定安裝有第二轉動電機(5),兩個所述第二轉動電機(5)的電機軸均貫穿于對應支架(3)的前側且與對應第一轉動電機(4)的前側固定連接。

3.根據權利要求1所述的一種用于紙管加工的快速精切機,其特征在于:所述底座(1)的頂側開設有收納槽(14)。

4.根據權利要求1所述的一種用于紙管加工的快速精切機,其特征在于:所述底座(1)的左側固定安裝有控制器(2),所述控制器(2)經外部電源與兩個第一轉動電機(4)、兩個第二轉動電機(5)、若干電磁塊a(13)、若干電磁塊b(9)、推桿電機(7)和若干切割機本體(8)電性連接。

5.根據權利要求1所述的一種用于紙管加工的快速精切機,其特征在于:若干所述電磁塊a(13)的側面橫截面均呈半圓環狀。

技術總結

本實用新型公開了一種用于紙管加工的快速精切機,包括底座;所述底座頂端的左右兩側均固定安裝有支架,兩個所述支架的側面橫截面均呈倒“凹”字型,兩個所述支架水平方向朝外一側的上側均設置有第一轉動電機,兩個所述第一轉動電機的電機軸軸頭均固定安裝有軸桿,兩個所述軸桿的外圈均等距固定安裝有若干套管。本實用新型由于若干套管左右兩側的上下兩側均通過活頁與電磁塊a連接,便于切割紙管時,可通過啟動若干電磁塊a和若干電磁塊b,將紙管支撐,從而在切割紙管時,可通過啟動第一轉動電機轉動軸桿的同時,啟動推桿電機和若干切割機本體對紙管進行切割,有效避免了紙管受力變形。

技術研發人員:張文艷;王志勇;梁振峰;劉雷

受保護的技術使用者:保定樂凱包裝材料有限公司

技術研發日:2019.11.22

技術公布日:2020.08.28
