全自動三工位數控紙管精切機的制作方法

2023年12月30日國知局瀏覽量:0

全自動三工位數控紙管精切機的制作方法

本實用新型涉及一種紙管精切裝置。

背景技術:

現有的紙管精切機在生產中穩定性不高,會因?yàn)樗土掀脚_(tái)不穩定而導致紙管發生位移,因?yàn)榛瑝K的損壞導致紙管送料運行不勻暢,會出現頓卡的現象,工作時紙管與軸芯同時轉動,設備穩定性差,切斷部位平整度差,容易出現剪刀口,而刀軸下料和送料時間出現波動,導致切管時出現雙刀印或切刀斷裂,這樣就會影響到切管的質量,造成紙管報廢,同時大量的報廢不但會使生產效率降低,也會造成大量的浪費,增加生產成本,無法保證穩定的生產,也加大了維修人員的勞動強度。人工單個裝卸原料成品,費工費時效率低,勞動強度大。

技術實現要素:

本實用新型的目的之一是提供一種全自動三工位數控紙管精切機,三工位同時工作,大大提高了工作效率,同時分切時芯軸不旋轉,提高了設備穩定性,切斷部位平整,產品精度及合格率高。

為達到上述目的,本實用新型采用的技術方案為:

一種全自動三工位數控紙管精切機,包括機架,所述的機架上設有送料裝置、旋轉盤、裝料裝置、分切裝置、退料裝置,所述的送料裝置將待分切紙管輸送到旋轉盤;在旋轉盤上設有裝料、分切和退料三個工位,旋轉盤上固定有三根結構相同的芯軸,旋轉盤繞自身中心軸旋轉,三個芯軸在上述三個工位間依次作業;所述的裝料裝置沿裝料工位的芯軸軸向方向運動;所述的分切裝置垂直分切工位的芯軸軸向方向設置所述的分切裝置沿分切工位的芯軸軸向方向運動。

作為本實用新型所述的全自動三工位數控紙管精切機的一種優選方案,所述的分切裝置包括分切刀、紙管固定機構、紙管旋轉機構,紙管固定機構將紙 管固定在紙管旋轉機構上,紙管旋轉機構帶動紙管同軸旋轉,

作為本實用新型所述的全自動三工位數控紙管精切機的一種優選方案,所述的裝料裝置包括V型托管架、HG線性滑軌、紙管板,V型托管架與裝料工位芯軸同軸分布,HG線性滑軌與裝料工位芯軸平行,紙管板固定在HG線性滑軌一端,將V型托管架上的紙管推送到裝料工位芯軸上。

作為本實用新型所述的全自動三工位數控紙管精切機的一種優選方案,所述的退料裝置包括退料鉤和與退料工位芯軸平行的退料桿,退料鉤固定在退料桿上并可沿退料桿自由移動,退料工位芯軸上的紙管推送到下一工序。

進一步地,退料鉤與退料桿鉸接,在自然狀態下退料鉤與退料工位上的芯軸緊密壓緊,當退料完成后,退料鉤返回初始位置,退料工位的芯軸旋轉將退料鉤頂起并旋轉到下一工位。

作為本實用新型所述的全自動三工位數控紙管精切機的一種優選方案,所述的送料裝置包括供料區和送料區,供料區包括儲料斗、供料支架、輸送帶,輸送帶沿供料支架豎直設置,輸送帶間隔一端距離設置紙管托管件,紙管托管件在輸送帶帶動下由下向上將紙管逐一卡固傳送;送料區包括傾斜送料臺和設置在傾斜送料臺末端的擋料件和放料件,輸送帶將紙管傳送到傾斜送料臺上逐一排列在傾斜送料臺上并在重力作用下依次向擋料件及放料件方向滾動。

有益效果:

本實用新型公開的全自動三工位數控紙管精切機,三工位同時工作,大大提高工作效率。HG線性滑軌支撐,精度高,壽命長,運動穩定??刂葡到y(tǒng)采用數控伺服電機控制,加工長度可隨意更改,可在原材料上統一切出不同長度以滿足需要,減少浪費較長料頭。加工時管芯不轉,減少設備震動,提高穩定性,減少切刀由芯軸跳動帶來的傷害,提高切口平整度,降低杜絕剪刀口形成,降低整機功率,提高產品質量。

附圖說明

圖1為所述全自動三工位數控紙管精切機結構示意圖。

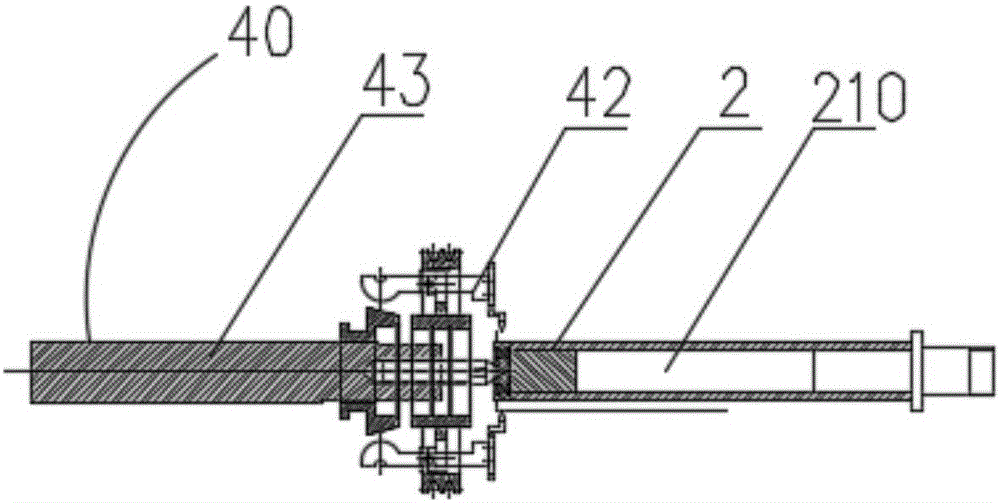

圖2為分切裝置放大剖面示意圖。

1、機架 2、紙管 10、送料裝置 11、供料區 111、儲料斗 112供料支架 113、輸送帶 114、紙管托管件 12、送料區 20、旋轉盤 201、裝料工位 202、分切工位 203、退料工位 210、芯軸 30、送料裝置 31、V型托管架 32、HG線性滑軌 33、紙管板 40、分切裝置 41、分切刀 42、紙管固定機構 43、紙管旋轉機構 50、退料裝置 51、退料鉤 52、退料桿

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明。

實施例1

如圖所示,一種全自動三工位數控紙管精切機,包括機架1,所述的機架1上設有送料裝置10、旋轉盤20、裝料裝置30、分切裝置40、退料裝置50,所述的送料裝置10將待分切紙管輸送到旋轉盤20;在旋轉盤20上設有裝料工位201、分切工位202和退料工位203三個工位,旋轉盤上固定有三根結構相同的芯軸210,旋轉盤繞自身中心軸旋轉,三個芯軸210在上述三個工位間依次作業。

送料裝置10包括供料區11和送料區12,供料區11包括儲料斗111、供料支架112、輸送帶113,輸送帶113沿供料支架112豎直設置,輸送帶113間隔一端距離設置紙管托管件114,紙管托管件114在輸送帶113帶動下由下向上將紙管2逐一卡固傳送。

送料區12包括傾斜送料臺121和設置在傾斜送料臺末端的擋料件122和放料件123,輸送帶113將紙管傳送到傾斜送料臺121上逐一排列在傾斜送料臺上121并在重力作用下依次向擋料件122及放料件123方向滾動。

裝料裝置30沿裝料工位201的芯軸210軸向方向運動,裝料裝置30包括V型托管架31、HG線性滑軌32、紙管板33,V型托管架31與裝料工位201芯軸210同軸分布,HG線性滑軌32與裝料工位201芯軸210平行,紙管板33固定在HG線性滑軌32一端,將V型托管架31上的紙管推送到裝料工位201芯軸210上;

分切裝置40包括分切刀41、紙管固定機構42、紙管旋轉機構43,紙管固定機構42將紙管2固定在紙管旋轉機構43上,紙管旋轉機構43帶動紙管2同軸旋轉,分切刀41垂直分切工位202的芯軸210軸向方向設置,整個分切裝置沿分切工位的芯軸軸向方向運動,對芯軸上的紙管進行分切。

退料裝置50包括退料鉤51和與退料工位203芯軸210平行的退料桿52,退料鉤51固定在退料桿52上并可沿退料桿自由移動,退料工位203芯軸210上的紙管2推送到下一工序。

進一步地,退料鉤51與退料桿52鉸接,在自然狀態下退料鉤51與退料工位203芯軸210緊密壓緊,當退料完成后,退料鉤51返回初始位置,退料工位203芯軸210旋轉將退料鉤51頂起并旋轉到下一工位。

雖然說明書中對本實用新型的實施方式進行了說明,但這些實施方式只是作為提示,不應限定本實用新型的保護范圍。在不脫離本實用新型宗旨的范圍內進行各種省略、置換和變更均應包含在本實用新型的保護范圍內。

全自動三工位數控紙管精切機的制作方法

技術特征:

1.一種全自動三工位數控紙管精切機,包括機架,所述的機架上設有送料裝置、旋轉盤、裝料裝置、分切裝置、退料裝置,所述的送料裝置將待分切紙管輸送到旋轉盤;在旋轉盤上設有裝料、分切和退料三個工位,旋轉盤上固定有三根結構相同的芯軸,旋轉盤繞自身中心軸旋轉,三個芯軸在上述三個工位間依次作業;所述的裝料裝置沿裝料工位的芯軸軸向方向運動;所述的分切裝置垂直分切工位的芯軸軸向方向設置,所述的分切裝置沿分切工位的芯軸軸向方向運動。

2.根據權利要求1所述的全自動三工位數控紙管精切機,其特征在于:所述的分切裝置包括分切刀、紙管固定機構、紙管旋轉機構,紙管固定機構將紙管固定在紙管旋轉機構上,紙管旋轉機構帶動紙管同軸旋轉。

3.根據權利要求1所述的全自動三工位數控紙管精切機,其特征在于:所述的裝料裝置包括V型托管架、HG線性滑軌、紙管板,V型托管架與裝料工位芯軸同軸分布,HG線性滑軌與裝料工位芯軸平行,紙管板固定在HG線性滑軌一端,將V型托管架上的紙管推送到裝料工位芯軸上。

4.根據權利要求1所述的全自動三工位數控紙管精切機,其特征在于:所述的退料裝置包括退料鉤和與退料工位芯軸平行的退料桿,退料鉤固定在退料桿上并可沿退料桿自由移動,退料工位芯軸上的紙管推送到下一工序。

5.根據權利要求4所述的全自動三工位數控紙管精切機,其特征在于:所述的退料鉤與退料桿鉸接,在自然狀態下退料鉤與退料工位上的芯軸緊密壓緊,當退料完成后,退料鉤返回初始位置,退料工位的芯軸旋轉將退料鉤頂起并旋轉到下一工位。

6.根據權利要求1所述的全自動三工位數控紙管精切機,其特征在于:所述的送料裝置包括供料區和送料區,供料區包括儲料斗、供料支架、輸送帶,輸送帶沿供料支架豎直設置,輸送帶間隔一端距離設置紙管托管件,紙管托管件在輸送帶帶動下由下向上將紙管逐一卡固傳送;送料區包括傾斜送料臺和設置在傾斜送料臺末端的擋料件和放料件,輸送帶將紙管傳送到傾斜送料臺上逐一排列在傾斜送料臺上并在重力作用下依次向擋料件及放料件方向滾 動。

技術總結

本實用新型公開了一種全自動三工位數控紙管精切機,包括機架,所述的機架上設有送料裝置、旋轉盤、裝料裝置、分切裝置、退料裝置,所述的送料裝置將待分切紙管輸送到旋轉盤;在旋轉盤上設有裝料、分切和退料三個工位,旋轉盤上固定有三根結構相同的芯軸,旋轉盤繞自身中心軸旋轉,三個芯軸在上述三個工位間依次作業;所述的裝料裝置沿裝料工位的芯軸軸向方向運動;所述的分切裝置垂直分切工位的芯軸軸向方向設置所述的分切裝置沿分切工位的芯軸軸向方向運動。

技術研發人員:魏榮亮

受保護的技術使用者:魏榮亮

文檔號碼:201620638168

技術研發日:2016.06.23

技術公布日:2017.03.01
