1.本實用新型涉及復卷機設備領域，特別是涉及一種復卷機的圓刀鎖緊裝置。

背景技術：

2.復卷機的運行是將紙幅由放紙紙卷沿導紙輥引入縱切機構，通過圓刀進行縱切。圓刀固定在移動托板上，在分切紙卷前，先要將移動托板移動至對好分切尺寸，然后鎖緊固定后再進行剪切。

3.現有復卷機的圓刀鎖緊裝置采用的是機械結構，在使用中鎖緊機構容易松動，影響到成品紙卷的質量。

技術實現要素：

4.本實用新型主要解決的技術問題是提供一種復卷機的圓刀鎖緊裝置，能夠解決解決現有技術中存在的上述問題。

5.為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種復卷機的圓刀鎖緊裝置，包括機架、橫梁、圓刀架組件、移動托板和鎖緊機構；所述橫梁固定在所述機架上，所述圓刀架組件固定在所述移動托板的上表面，所述鎖緊機構固定在所述移動托板的下表面；所述移動托板滑動設置在所述橫梁的上方，并通過所述鎖緊機構與所述橫梁壓緊，實現圓刀架組件位置的鎖緊固定。

6.在本實用新型一個較佳實施例中，所述鎖緊機構包括氣缸、壓板和橡膠板；所述氣缸與所述移動托板的下表面固定連接，所述壓板與所述橡膠板固定連接，且所述橡膠板朝向所述橫梁設置；所述氣缸的活塞與所述壓板固定連接。

7.在本實用新型一個較佳實施例中，所述移動托板的下表面位于所述鎖緊機構的兩側帶有滑塊，所述橫梁上對應所述滑塊的位置設置有線性滑軌，所述滑塊與所述線性滑軌滑動連接。

8.在本實用新型一個較佳實施例中，所述圓刀鎖緊裝置還包括驅動機構，所述驅動機構與所述機架和移動托板固定連接，驅動所述移動托板在所述橫梁上滑動。

9.在本實用新型一個較佳實施例中，所述驅動機構包括移動齒條、移動齒輪、移動手輪、連接軸和連接板；所述移動齒條固定在所述機架上，并位于所述橫梁的外部；所述連接軸水平設置，其一端固定連接所述移動齒輪，其另一端固定連接所述移動手輪，所述移動齒輪與所述移動齒條嚙合連接；所述連接板的一端活動套置在所述連接軸上，其另一端與所述移動托板固定連接。

10.在本實用新型一個較佳實施例中，所述驅動機構還包括鎖緊裝置，所述鎖緊裝置安裝在所述移動手柄和連接板之間的連接軸上。

11.在本實用新型一個較佳實施例中，所述鎖緊裝置包括鎖緊手柄，所述鎖緊手柄與所述移動手輪上的齒輪連接。

12.在本實用新型一個較佳實施例中，所述圓刀架組件包括圓刀架和圓刀，所述圓刀

安裝在所述圓刀架內，所述圓刀架固定在所述移動托板上。

13.本實用新型的有益效果是：本實用新型一種復卷機的圓刀鎖緊裝置，通過由氣缸、壓板和橡膠板組成的鎖緊機構的設計，實現移動托板與橫梁之間的氣動鎖緊固定，鎖緊效果好，不松動。

附圖說明

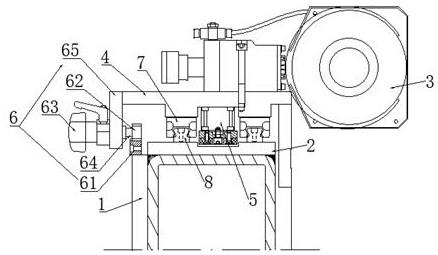

14.圖1是本實用新型一種復卷機的圓刀鎖緊裝置一較佳實施例的立體結構示意圖；

15.圖2是所示鎖緊機構的機構示意圖；

16.圖3是圖1的俯視結構示意圖；

17.附圖中各部件的標記如下：1.機架，2.橫梁，3.圓刀架組件，4.移動托板，5.鎖緊機構，6.驅動機構，7.滑塊，8.線性滑軌，51.氣缸，52.壓板，53.橡膠板，61.移動齒條，62.移動齒輪，63.移動手輪，64.連接軸，65.連接板，66.鎖緊手柄。

具體實施方式

18.下面結合附圖對本實用新型的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

19.請參閱圖1?3，本實用新型實施例包括：

20.實施例1

21.本實用新型公開了一種復卷機的圓刀鎖緊裝置，包括機架1、橫梁2、圓刀架組件3、移動托板4、鎖緊機構5和驅動機構6。

22.所述橫梁2固定在所述機架1上。

23.所述移動托板4的上表面與所述圓刀架組件3固定連接，其下表面與所述鎖緊機構5固定連接。所述移動托板4的下表面位于所述鎖緊機構5的兩側還帶有滑塊7，所述橫梁2的上表面與所述滑塊7相對的位置安裝有線性滑軌8，所述滑塊7與所述線性滑軌8滑動連接。所述移動托板4設置在所述橫梁2的上方，通過所述滑塊7與線性滑軌8的滑動連接調節在在橫梁2上的位置，從而實現調節分切尺寸，分切尺寸調好后，通過所述鎖緊機構5與所述橫梁2氣動壓緊，實現圓刀架組件3位置的鎖緊固定。

24.所述圓刀架組件3包括圓刀架和圓刀，所述圓刀安裝在所述圓刀架內，所述圓刀架固定在所述移動托板上。

25.具體地，所述鎖緊機構5包括氣缸51、壓板52和橡膠板53；所述氣缸51與所述移動托板4的下表面固定連接，所述壓板52與所述橡膠板53通過螺栓固定連接，且所述橡膠板53朝向所述橫梁2設置；所述氣缸51通過活塞與所述壓板52固定連接。所述氣缸51為薄型氣缸。對分切尺寸確定后，氣缸51啟動，其活塞推動壓板52和橡膠板53向下移動并壓緊在橫梁2上，實現氣動壓緊、鎖死，將圓刀架組件3的位置固定；當需要調整分切尺寸時，氣缸51排氣，其活塞收回，帶動壓板52和橡膠板53向上移動，與橫梁2脫離，移動托板4帶動圓刀架組件3在橫梁2上移動，并重新確定分切尺寸。

26.所述驅動機構6與所述機架1和移動托板4固定連接，驅動所述移動托板4在所述橫梁2上滑動。具體地，所述驅動機構6包括移動齒條61、移動齒輪62、移動手輪63、連接軸64和連接板65。所述移動齒條61固定在所述機架1上，并位于所述橫梁2的一端外側；所述連接軸64水平設置，其一端固定連接所述移動齒輪62，其另一端固定連接所述移動手輪63，所述移動齒輪62與所述移動齒條61嚙合連接；所述連接板65的一端活動套置在所述連接軸64上，其另一端與所述移動托板64遠離所述圓刀架組件3的一端固定連接。轉動所述移動手輪63，通過所述連接軸64帶動所述移動手輪62在移動齒條61上轉動，從而驅動移動托板4在橫梁2上滑動。

27.另外，所述驅動機構還包括鎖緊手柄66，所述鎖緊手柄66與所述移動手輪63上的齒輪（未顯示）連接，實現阻止連接軸64及其上的移動齒輪62的軸向位移，從而實現移動齒輪62與移動齒條61之間的軸向位移。在分切尺寸確定后，通過將移動齒輪與移動齒條之間的軸向鎖緊，防止移動齒輪與移動齒條發生軸向的位移，使滑塊沿線性滑軌線性移動。

28.起到輔助鎖緊的作用，進一步提高鎖緊裝置的鎖緊效果。

29.本實用新型一種復卷機的圓刀鎖緊裝置，具有如下優點：

30.1、通過由氣缸、壓板和橡膠板組成的鎖緊機構的設計，實現移動托板與橫梁之間的氣動鎖緊固定，具有鎖緊效果好，不松動的效果；

31.2、通過驅動機構以及鎖緊機構與移動托板和橫梁之間的滑動連接的設計，使得分切尺寸調節靈活、方便；

32.3、通過鎖緊手柄的設計，在分切尺寸確定后，將移動齒輪與移動齒條之間的軸向鎖緊，防止移動齒輪與移動齒條發生軸向的位移，使滑塊沿線性滑軌線性移動，起到輔助鎖緊的作用。

33.4、通過鎖緊機構和帶鎖緊手柄的動機構的設計，實現了軸向和縱向的雙向?qū)蚝玩i緊的功能，提高對圓刀組件的鎖緊效果。

34.前述對本實用新型的具體示例性實施方案的描述是為了說明和例證的目的。這些描述并非想將本實用新型限定為所公開的精確形式，并且很顯然，根據上述教導，可以進行很多改變和變化。對示例性實施例進行選擇和描述的目的在于解釋本實用新型的特定原理及其實際應用，從而使得本領域的技術人員能夠?qū)崿F(xiàn)并利用本實用新型的各種不同的示例性實施方案以及各種不同的選擇和改變。本實用新型的范圍意在由權利要求書及其等同形式所限定。

技術特征：

1.一種復卷機的圓刀鎖緊裝置，其特征在于，包括機架、橫梁、圓刀架組件、移動托板和鎖緊機構；所述橫梁固定在所述機架上，所述圓刀架組件固定在所述移動托板的上表面，所述鎖緊機構固定在所述移動托板的下表面；所述移動托板滑動設置在所述橫梁的上方，并通過所述鎖緊機構與所述橫梁壓緊，實現圓刀架組件位置的鎖緊固定。2.根據權利要求1所述的一種復卷機的圓刀鎖緊裝置，其特征在于，所述鎖緊機構包括氣缸、壓板和橡膠板；所述氣缸與所述移動托板的下表面固定連接，所述壓板與所述橡膠板固定連接，且所述橡膠板朝向所述橫梁設置；所述氣缸的活塞與所述壓板固定連接。3.根據權利要求2所述的一種復卷機的圓刀鎖緊裝置，其特征在于，所述移動托板的下表面位于所述鎖緊機構的兩側帶有滑塊，所述橫梁上對應所述滑塊的位置設置有線性滑軌，所述滑塊與所述線性滑軌滑動連接。4.根據權利要求3所述的一種復卷機的圓刀鎖緊裝置，其特征在于，所述圓刀鎖緊裝置還包括驅動機構，所述驅動機構與所述機架和移動托板固定連接，驅動所述移動托板在所述橫梁上滑動。5.根據權利要求4所述的一種復卷機的圓刀鎖緊裝置，其特征在于，所述驅動機構包括移動齒條、移動齒輪、移動手輪、連接軸和連接板；所述移動齒條固定在所述機架上，并位于所述橫梁的外部；所述連接軸水平設置，其一端固定連接所述移動齒輪，其另一端固定連接所述移動手輪，所述移動齒輪與所述移動齒條嚙合連接；所述連接板的一端活動套置在所述連接軸上，其另一端與所述移動托板固定連接。6.根據權利要求5所述的一種復卷機的圓刀鎖緊裝置，其特征在于，所述驅動機構還包括鎖緊裝置，所述鎖緊裝置安裝在所述移動手柄和連接板之間的連接軸上。7.根據權利要求6所述的一種復卷機的圓刀鎖緊裝置，其特征在于，所述鎖緊裝置包括鎖緊手柄，所述鎖緊手柄與所述移動手輪上的齒輪連接。8.根據權利要求1所述的一種復卷機的圓刀鎖緊裝置，其特征在于，所述圓刀架組件包括圓刀架和圓刀，所述圓刀安裝在所述圓刀架內，所述圓刀架固定在所述移動托板上。

技術總結

本實用新型公開了一種復卷機的圓刀鎖緊裝置，包括機架、橫梁、圓刀架組件、移動托板和鎖緊機構；所述橫梁固定在所述機架上，所述圓刀架組件固定在所述移動托板的上表面，所述鎖緊機構固定在所述移動托板的下表面；所述移動托板滑動設置在所述橫梁的上方，并通過所述鎖緊機構與所述橫梁壓緊，實現圓刀架組件位置的鎖緊固定。本實用新型一種復卷機的圓刀鎖緊裝置，通過由氣缸、壓板和橡膠板組成的鎖緊機構的設計，實現移動托板與橫梁之間的氣動鎖緊固定，鎖緊效果好，不松動。不松動。不松動。
