1.本實用新型屬于造紙設備領域，用于收集紙卷分切時所產生的粉塵，具體涉及一種用于卷紙分切機用的集塵裝置。

背景技術：

2.在造紙時，需要把卷取的母卷分切成客戶需要的直徑，并進行計量稱重、標識后輸送入庫，在分切母卷時，主要依靠圓盤切刀將母卷進行分切，在分切時會有粉塵產生，這些粉塵會沾染在紙品上，從而在后期影響紙品正常使用，比如會對印刷產品的質量造成影響。

技術實現要素：

3.本實用新型的目的在于：提供一種用于卷紙分切機用的集塵裝置，旨在解決一種分切紙卷時所產生的粉塵沾染在紙品上的問題。

4.本實用新型采用的技術方案如下：包括機架、集塵機構、旋轉接頭、氣管、集塵管、安裝在所述機架上的切刀輥軸、套接在所述切刀輥軸上的刀架以及安裝在所述刀架上的切刀，所述集塵機構用以收集所述切刀切開紙張時所產生的灰塵，集塵機構套接在刀架上，集塵機構與切刀之間形成集塵腔，切刀輥軸上沿其軸線方向開有橫孔，沿其徑線方向開有與所述橫孔連通的縱孔，所述縱孔與所述集塵腔通過所述集塵管連通，所述旋轉接頭安裝在切刀輥軸的端部，旋轉接頭遠離切刀輥軸的一端連通有所述氣管，氣管的另一端與負壓產生裝置連通。

5.進一步的，所述集塵機構包括呈圓環盤狀的安裝座以及用以安裝所述安裝座的集塵盤，安裝座與所述切刀之間形成集塵腔，所述集塵盤套接在所述刀架的外側，安裝座的內環卡接在集塵盤外側上。

6.進一步的，還包括濾網，所述濾網呈圓環狀，濾網沿所述安裝座和所述集塵盤的同一徑線平面設置，濾網的內環卡接在集塵盤外側，濾網的外環卡接在安裝座的內側。

7.進一步的，所述安裝座和所述濾網均由兩部分組成，每部分均呈半圓環狀。

8.綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

9.通過集塵機構的設置，能夠及時的將切刀分切紙卷時產生的粉塵收集，從而避免粉塵沾染在紙品上。

附圖說明：

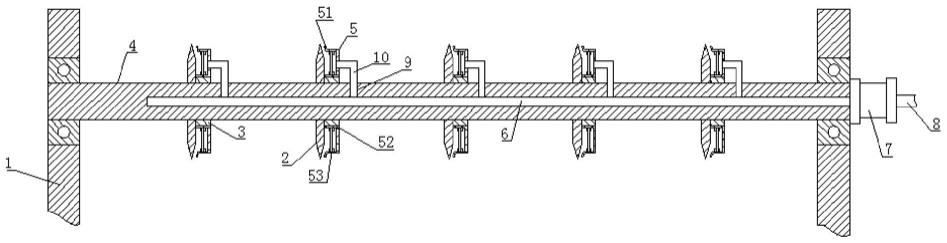

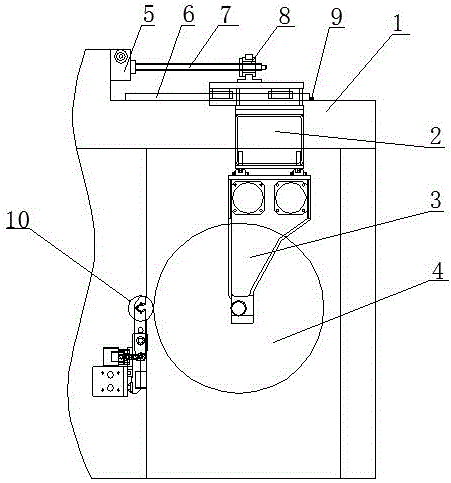

10.圖1是本實用新型的結構示意圖；

11.圖2是本實用新型中集塵機構的主視圖；

12.圖3是本實用新型中集塵機構的左視圖。

13.附圖標記說明：

14.1、機架；2、切刀；3、刀架；4、切刀輥軸；5、集塵機構；51、安裝座；52、集塵盤；53、濾網；6、橫孔；7、旋轉接頭；8、氣管；9、縱孔；10、集塵管。

具體實施方式

15.為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。

16.實施例一

17.參看圖1所示：包括機架1、集塵機構5、旋轉接頭7、氣管8、集塵管10、安裝在機架1上的切刀輥軸4、套接在切刀輥軸4上的刀架3以及安裝在刀架3上的切刀2，集塵機構5用以收集切刀2切開紙張時所產生的灰塵，集塵機構5套接在刀架3上，集塵機構5與切刀2之間形成集塵腔，切刀輥軸4上沿其軸線方向開有橫孔6，沿其徑線方向開有與橫孔6連通的縱孔9，縱孔9與集塵腔通過集塵管10連通，旋轉接頭7安裝在切刀輥軸4的端部，旋轉接頭7遠離切刀輥軸4的一端連通有氣管8，氣管8的另一端與負壓產生裝置連通。

18.在實施例一中，在分切紙卷時，固定在分切機機架1上的切刀輥軸4帶動固定在刀架3上的切刀2轉動對紙品進行分切，安裝在刀架3上的集塵機構5與切刀2之間形成集塵腔；氣管8一端與負壓產生裝置連通，另一端通過旋轉接頭7與沿切刀輥軸4上開有的橫孔6連通，橫孔6通過縱孔9和集塵管10與集塵腔連通，因此，在負壓產生裝置工作時，可以使集塵腔內產生負壓，將切刀2切割紙品時所產生的粉塵所收集。

19.實施例二

20.參看圖2所示，集塵機構5包括呈圓環盤狀的安裝座51以及用以安裝安裝座51的集塵盤52，安裝座51與切刀2之間形成集塵腔，集塵盤52套接在刀架3的外側，安裝座51的內環卡接在集塵盤52外側上。

21.在實施例二中，基于實施例一，呈圓環盤狀的安裝座51與切刀2之間形成集塵腔，安裝座51通過集塵盤52固定在刀架3上，并且安裝座51卡接在集塵盤52上，因此在固定安裝座51的同時，還便于將安裝座51從集塵盤52上拆卸下來，對其進行清洗。

22.實施例三

23.參看圖2所示，還包括濾網53，濾網53呈圓環狀，濾網53沿安裝座51和集塵盤52的同一徑線平面設置，濾網53的內環卡接在集塵盤52外側，濾網53的外環卡接在安裝座51的內側。

24.在實施例三中，基于實施例二，通過在集塵盤52和安裝座51之間設置濾網53，便于通過濾網53將粉塵過濾，防止橫孔6、旋轉接頭7、氣管8、縱孔9和集塵管10粉塵堵塞。

25.實施例四

26.參看圖3所示，安裝座51和濾網53均由兩部分組成，每部分均呈半圓環狀。

27.在實施例四中，基于實施例三，在濾網53使用一段時間后，需要對其進行更換，因此，將安裝座51和濾網53均設計由兩半圓環狀組裝的結構，便于在將安裝座51從集塵盤52上拆卸下后，對濾網53進行更換。

技術特征：

1.一種用于卷紙分切機用的集塵裝置，包括機架(1)、安裝在所述機架(1)上的切刀輥軸(4)、套接在所述切刀輥軸(4)上的刀架(3)以及安裝在所述刀架(3)上的切刀(2)，其特征在于，還包括集塵機構(5)、旋轉接頭(7)、氣管(8)和集塵管(10)，所述集塵機構(5)用以收集所述切刀(2)切開紙張時所產生的灰塵，集塵機構(5)套接在刀架(3)上，集塵機構(5)與切刀(2)之間形成集塵腔，切刀輥軸(4)上沿其軸線方向開有橫孔(6)，沿其徑線方向開有與所述橫孔(6)連通的縱孔(9)，所述縱孔(9)與所述集塵腔通過所述集塵管(10)連通，所述旋轉接頭(7)安裝在切刀輥軸(4)的端部，旋轉接頭(7)遠離切刀輥軸(4)的一端連通有所述氣管(8)，氣管(8)的另一端與負壓產生裝置連通。2.根據權利要求1所述的一種用于卷紙分切機用的集塵裝置，其特征在于：所述集塵機構(5)包括呈圓環盤狀的安裝座(51)以及用以安裝所述安裝座(51)的集塵盤(52)，安裝座(51)與所述切刀(2)之間形成集塵腔，所述集塵盤(52)套接在所述刀架(3)的外側，安裝座(51)的內環卡接在集塵盤(52)外側上。3.根據權利要求2所述的一種用于卷紙分切機用的集塵裝置，其特征在于：還包括濾網(53)，所述濾網(53)呈圓環狀，濾網(53)沿所述安裝座(51)和所述集塵盤(52)的同一徑線平面設置，濾網(53)的內環卡接在集塵盤(52)外側，濾網(53)的外環卡接在安裝座(51)的內側。4.根據權利要求3所述的一種用于卷紙分切機用的集塵裝置，其特征在于：所述安裝座(51)和所述濾網(53)均由兩部分組成，每部分均呈半圓環狀。

技術總結

本實用新型屬于造紙設備領域，用于收集紙卷分切時所產生的粉塵，具體涉及一種用于卷紙分切機用的集塵裝置，包括機架、安裝在機架上的切刀輥軸、套接在切刀輥軸上的刀架以及安裝在刀架上的切刀，其特征在于，還包括集塵機構、旋轉接頭、氣管和集塵管，集塵機構用以收集切刀切開紙張時所產生的灰塵，集塵機構套接在刀架上，集塵機構與切刀之間形成集塵腔，切刀輥軸上沿其軸線方向開有橫孔，沿其徑線方向開有與橫孔連通的縱孔，縱孔與集塵腔通過集塵管連通，旋轉接頭安裝在切刀輥軸的端部，旋轉接頭遠離切刀輥軸的一端連通有氣管。本實用新型通過集塵機構的設置，能夠及時的將切刀分切紙卷時產生的粉塵收集，從而避免粉塵沾染在紙品上。上。上。

技術研發人員：王偉 邵啟超 張鵬 杜威 張二毛 劉文

受保護的技術使用者：駐馬店市白云紙業有限公司

技術研發日：2020.12.24

技術公布日：2021/10/29
