本發明涉及鋼帶加工的技術領域,特別是鋼帶分切機及其分切方法的技術領域。
背景技術:
鋼帶又稱帶鋼,是寬度在1300mm以內,長度根據每卷的大小略有不同。帶鋼一般成卷供應,具有尺寸精度高、表面質量好、便于加工、節省材料等優點。鋼帶在成卷購買后,需要進行分條,分切成所需規格的帶條,再進行使用。除了鋼帶外,還有不銹鋼帶、鋁帶等,均需要同樣的設備操作?,F(xiàn)有設備中,存在鋼帶送料不穩定、分切不徹底、分切不勻等問題。為此,需要一種新型鋼槽分切機以解決上述問題。
技術實現要素:
本發明的目的就是解決現有技術中的問題,提出一種鋼帶分切機及其分切方法,能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送,輸送更為平直,送料穩定;能夠利用等距置設的切刀對鋼帶進行均勻切割;能夠調節送料輥之間的間距,利用壓力輥與送料輥的結合使用,給鋼帶施加壓力,從而分切更徹底。
為實現上述目的,本發明提出了一種鋼帶分切機,包括機架、保持輥組件、電機、聯軸器、傳動結構、齒輪組、壓力輥、切刀結構、送料調節架、送料輥、壓料架、分切部底板、電機座和電機底板,機架左前方設有保持輥組件,機架左后方設有分切部底板,分切部底板上方設有送料調節架,送料調節架上橫向通過軸安裝有數量為2的送料輥,送料輥前端的分切部底板上安裝有壓料架;所述分切部底板右方的機架上設有電機底板,電機底板上通過電機座安裝有電機,電機通過聯軸器連接有傳動結構,傳動結構兩端分別與壓力輥、送料輥同軸連接,壓力輥同軸連接有齒輪組;所述壓力輥前方的分切部底板上安裝有切刀結構。
作為優選,所述機架由若干型材桿組成,機架底部設有支腳。
作為優選,所述保持輥組件包括保持輥架、保持輥、彈簧、軸和第一限位板,保持輥架為匚字型結構,保持輥架上橫向置設有若干軸,軸的數量為4個;所述保持輥架上方的軸上配合有保持輥,保持輥為圓環柱狀結構;所述保持輥架下方的軸上配合有彈簧,彈簧兩端的軸上配合有第一限位板;所述保持輥之間配合有鋼帶。
作為優選,所述聯軸器為鏈輪聯軸器。
作為優選,所述傳動結構為鏈傳動結構或帶傳動結構;所述鏈傳動結構包括主動鏈輪、從動鏈輪和傳動鏈,主動鏈輪外徑大于從動鏈輪外徑;所述帶傳動結構包括主動帶輪、從動帶輪和傳動帶,主動帶輪外徑大于從動帶輪外徑。
作為優選,所述壓力輥通過軸安裝于壓力輥架上,壓力輥的數量為2個。
作為優選,所述切刀結構包括切刀、刀座、切刀架和刀架座,刀架座安裝于分切部底板上,刀架座上方設有切刀架,切刀架為匚型結構,切刀架上端設有方形槽孔,切刀架上端嵌裝有刀座,刀座上端中部設有方形槽孔,刀座上端嵌裝有切刀。
作為優選,所述壓料架包括擋板、限位螺栓、墊板、第二限位板、壓料架底板和壓料板,所述壓料架底板安裝于分切部底板上,壓料架底板為t型結構,壓料架底板上端兩側對稱安裝有擋板,擋板為l型,擋板之間的壓料架底板上置設有墊板,墊板兩端置設有第二限位板,墊板前后的壓料架底板上均螺紋連接有限位螺栓;所述擋板后端固定有壓料板,壓料板下方正對墊板的后端。
為實現上述目的,本發明還提出了一種鋼帶的分切方法,包括以下步驟:
步驟一:裝夾:先將鋼帶裝夾進入保持輥之間,再將鋼帶穿過壓料板,接著講鋼帶裝夾入送料輥之間,最后將鋼帶從壓力輥之間穿出;
步驟二:送料輥位置調節:通過調節送料調節架調節送料輥之間的間距;
步驟三:分切:啟動電機,帶動壓力輥、送料輥旋轉,鋼帶下方受切刀壓力切開。
本發明的有益效果:本發明能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送,輸送更為平直,送料穩定;能夠利用等距置設的切刀對鋼帶進行均勻切割;能夠調節送料輥之間的間距,利用壓力輥與送料輥的結合使用,給鋼帶施加壓力,從而分切更徹底。
本發明的特征及優點將通過實施例結合附圖進行詳細說明。
【附圖說明】

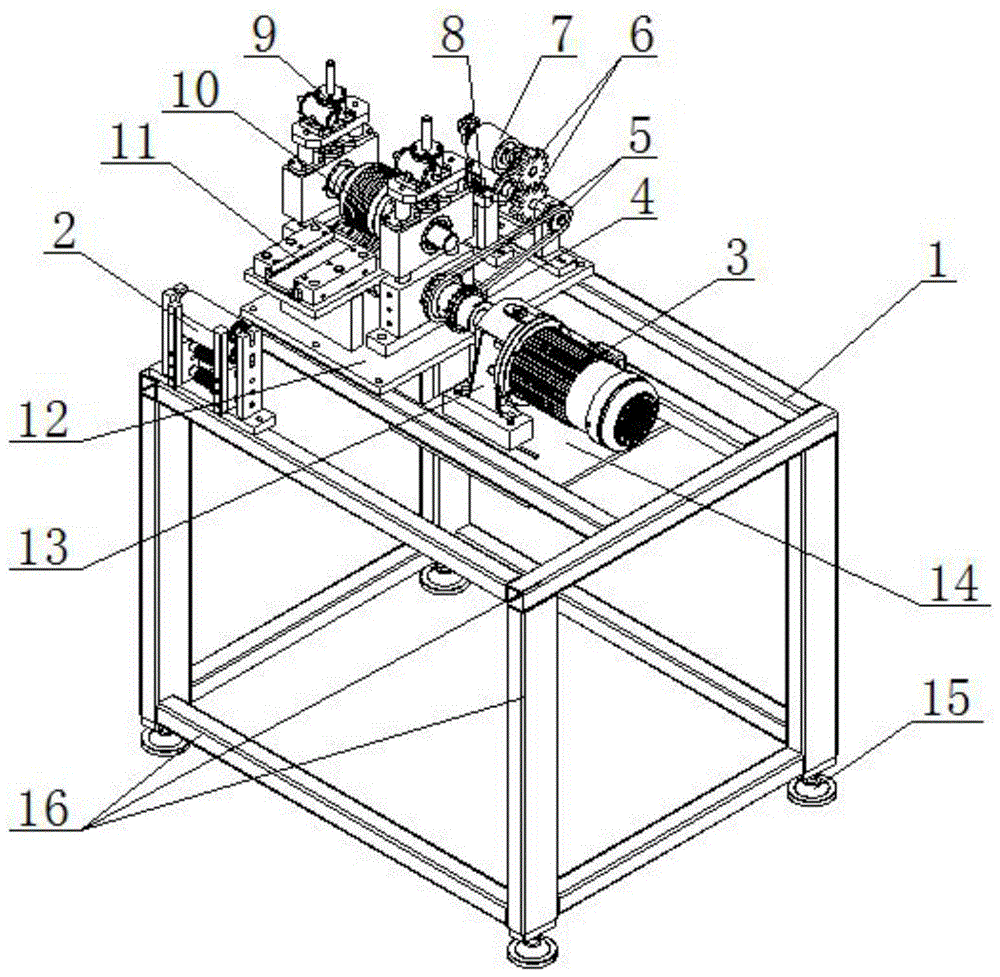

圖1是本發明一種鋼帶分切機及其分切方法的立體結構示意圖;
圖2是本發明一種鋼帶分切機及其分切方法的俯視結構示意圖;
圖3是本發明一種鋼帶分切機及其分切方法的保持輥組件的立體結構示意圖;
圖4是本發明一種鋼帶分切機及其分切方法的保持輥組件的主視結構示意圖;
圖5是本發明一種鋼帶分切機及其分切方法的壓力輥及切刀結構的立體結構示意圖;
圖6是本發明一種鋼帶分切機及其分切方法的壓料架的立體結構示意圖。
圖中:1-機架、2-保持輥組件、3-電機、4-聯軸器、5-傳動結構、6-齒輪組、7-壓力輥、8-切刀結構、9-送料調節架、10-送料輥、11-壓料架、12-分切部底板、13-電機座、14-電機底板、15-支腳、16-型材桿、17-保持輥架、18-保持輥、19-彈簧、20-軸、21-第一限位板、22-切刀、23-刀座、24-切刀架、25-刀架座、26-壓力輥架、27-擋板、28-限位螺栓、29-墊板、30-第二限位板、31-壓料架底板、32-壓料板。
【具體實施方式】
參閱圖1、圖2、圖3、圖4、圖5和圖6,本發明,包括機架1、保持輥組件2、電機3、聯軸器4、傳動結構5、齒輪組6、壓力輥7、切刀結構8、送料調節架9、送料輥10、壓料架11、分切部底板12、電機座13和電機底板14,機架1左前方設有保持輥組件2,機架1左后方設有分切部底板12,分切部底板12上方設有送料調節架9,送料調節架9上橫向通過軸安裝有數量為2的送料輥10,送料輥10前端的分切部底板12上安裝有壓料架11;所述分切部底板12右方的機架1上設有電機底板14,電機底板14上通過電機座13安裝有電機3,電機3通過聯軸器4連接有傳動結構5,傳動結構5兩端分別與壓力輥7、送料輥10同軸連接,壓力輥7同軸連接有齒輪組6;所述壓力輥7前方的分切部底板12上安裝有切刀結構8。
具體的,所述機架1由若干型材桿16組成,機架1底部設有支腳15。
具體的,所述保持輥組件2包括保持輥架17、保持輥18、彈簧19、軸20和第一限位板21,保持輥架17為匚字型結構,保持輥架17上橫向置設有若干軸20,軸20的數量為4個;所述保持輥架17上方的軸20上配合有保持輥18,保持輥18為圓環柱狀結構;所述保持輥架17下方的軸20上配合有彈簧19,彈簧19兩端的軸上配合有第一限位板21;所述保持輥18之間配合有鋼帶。
具體的,所述聯軸器4為鏈輪聯軸器。
具體的,所述傳動結構5為鏈傳動結構或帶傳動結構;所述鏈傳動結構包括主動鏈輪、從動鏈輪和傳動鏈,主動鏈輪外徑大于從動鏈輪外徑;所述帶傳動結構包括主動帶輪、從動帶輪和傳動帶,主動帶輪外徑大于從動帶輪外徑。
具體的,所述壓力輥7通過軸安裝于壓力輥架26上,壓力輥7的數量為2個。
具體的,所述切刀結構8包括切刀22、刀座23、切刀架24和刀架座25,刀架座25安裝于分切部底板12上,刀架座25上方設有切刀架24,切刀架24為匚型結構,切刀架24上端設有方形槽孔,切刀架24上端嵌裝有刀座23,刀座23上端中部設有方形槽孔,刀座23上端嵌裝有切刀22。
具體的,所述壓料架11包括擋板27、限位螺栓28、墊板29、第二限位板30、壓料架底板31和壓料板32,所述壓料架底板31安裝于分切部底板12上,壓料架底板31為t型結構,壓料架底板31上端兩側對稱安裝有擋板27,擋板27為l型,擋板27之間的壓料架底板31上置設有墊板29,墊板29兩端置設有第二限位板30,墊板29前后的壓料架底板31上均螺紋連接有限位螺栓28;所述擋板27后端固定有壓料板32,壓料板32下方正對墊板29的后端。
本發明,還包括以下步驟:
步驟一:裝夾:先將鋼帶裝夾進入保持輥18之間,再將鋼帶穿過壓料板32,接著講鋼帶裝夾入送料輥10之間,最后將鋼帶從壓力輥7之間穿出;
步驟二:送料輥10位置調節:通過調節送料調節架9調節送料輥10之間的間距;
步驟三:分切:啟動電機3,帶動壓力輥7、送料輥10旋轉,鋼帶下方受切刀22壓力切開。
本發明工作過程:
本發明一種鋼帶分切機及其分切方法在工作過程中,結合附圖進行說明。
待分切收卷的鋼帶于鋼帶筒上,鋼帶筒置于架子上,將鋼帶穿過保持輥組件2再通過壓料架11,之后穿過送料輥10,最后穿過壓力輥7;送料輥10的高度可以通過調整送料調節架9調節,從而改變了鋼帶于切刀結構8上的力;鋼帶在壓力輥7擠壓前移的過程中,下方受到切刀22的切割而等寬度切開。保持輥組件2、壓料架11均為保證鋼帶筆直送料不晃動而設置,故而需先將鋼帶進行裝夾。送料輥10、壓力輥7的動力源均來自于電機3。
本發明,能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送,輸送更為平直,送料穩定;能夠利用等距置設的切刀對鋼帶進行均勻切割;能夠調節送料輥之間的間距,利用壓力輥與送料輥的結合使用,給鋼帶施加壓力,從而分切更徹底。
上述實施例是對本發明的說明,不是對本發明的限定,任何對本發明簡單變換后的方案均屬于本發明的保護范圍。
技術特征:
技術總結
本發明公開了一種鋼帶分切機,包括機架、保持輥組件、電機、聯軸器、傳動結構、齒輪組、壓力輥、切刀結構、送料調節架、送料輥、壓料架、分切部底板、電機座和電機底板。本發明還提出了一種鋼帶的分切方法,包括以下步驟:步驟一:裝夾;步驟二:送料輥位置調節;步驟三:分切。本發明能夠利用保持輥、壓料架、送料輥進行鋼帶的裝夾輸送,輸送更為平直,送料穩定;能夠利用等距置設的切刀對鋼帶進行均勻切割;能夠調節送料輥之間的間距,利用壓力輥與送料輥的結合使用,給鋼帶施加壓力,從而分切更徹底。
技術研發人員:潘偉;丁君;朱偉平
受保護的技術使用者:浙江天弘新材料有限公司
技術研發日:2019.04.18
技術公布日:2019.07.12
