一種簡易鋸片紙管精切機的制作方法

2023年12月25日國知局瀏覽量:0

一種簡易鋸片紙管精切機的制作方法

1.本發明屬于切管設備技術領域,具體涉及一種簡易鋸片紙管精切機。

背景技術:

2.紙管精切機是紙管加工過程中常用的設備,目前,在許多行業中都會用到紙管紙芯,并且這些用途日益擴大,紙管卷制之后會根據實際所需紙管的長度在切管機上對紙管進行切管,目前市面上的紙管精切機的主要缺點在于,(1)紙管精切機在切割過程中需要多次對紙管進行夾持,影響切割設備的切割效率;(2)在管件切割過程中,紙管大多是一次切割成形,影響紙管切割后的質量。

技術實現要素:

3.針對以上不足,本發明所要解決的技術問題是提供一種簡易鋸片紙管精切機,本精切機對紙管的夾持效率更高,并且通過雙行程的切割刀具對紙管進行切割,提高紙管加工質量。

4.為解決以上技術問題,本發明采用的技術方案是,一種簡易鋸片紙管精切機,包括機架、壓管驅動機構、雙行程紙管切割機構和紙管定位機構,紙管定位機構安裝在機架上,壓管驅動機構、雙行程紙管切割機構分別轉動安裝在機架上,壓管驅動機構、雙行程紙管切割機構分別與紙管定位機構適配,壓管驅動機構包括壓管組件、壓管驅動組件和壓管調節組件,壓管組件轉動安裝在機架上,壓管驅動組件與壓管組件適配,驅動壓管組件擺動,壓管調節組件與壓管驅動組件連接,以對壓管驅動組件的位置進行調節。

5.進一步的,壓管組件包括壓管安裝座、壓輥架和壓輥,壓管安裝座安裝在機架上,壓輥架轉動安裝在壓管安裝座上,壓輥轉動安裝在壓輥架上。

6.進一步的,壓輥通過壓輥?zhàn)D(zhuǎn)動安裝在壓輥架上,壓輥上安裝有壓輥皮帶輪,壓輥架上安裝有壓輥驅動電機,壓輥驅動電機上安裝有電機皮帶輪,壓輥皮帶輪與電機皮帶輪嚙合。

7.進一步的,壓管驅動組件包括壓管氣缸、氣缸推桿和氣缸固定座,氣缸固定座滑動安裝在機架上,且與壓管調節組件連接,壓管氣缸的一端與氣缸固定座轉動連接,壓管氣缸與壓輥架之間通過氣缸推桿連接。

8.進一步的,壓管調節組件包括手輪、手輪軸、調節桿、渦輪箱和滑軌,滑軌安裝在機架上,氣缸固定座滑動安裝在滑軌上,渦輪箱與氣缸固定座之間通過調節桿連接,手輪與渦輪箱通過手輪軸連接。

9.進一步的,紙管定位機構包括限位調節組件和成對設置的托輥管組,限位調節組件與托輥管組相適配,托輥管組包括小托輥、主托輥、托輥軸承和托輥安裝座,小托輥、主托輥分別安裝在托輥軸承的兩端,托輥軸承與托輥安裝座連接,機架上安裝有托輥調節架桿,托輥調節架桿內成形有滑槽,托輥安裝座可調節式安裝在滑槽內。

10.進一步的,限位調節組件包括限位塊、限位連接桿和調節架,調節架固定安裝在機架上,限位連接桿可調式安裝在限位連接桿上,限位塊安裝在限位連接桿上。

11.進一步的,雙行程紙管切割機構包括刀架、刀片、刀片電機、電機調節組件和刀片移動組件,刀架轉動安裝在機架上,刀片轉動安裝在刀架上,刀片移動組件與刀架適配,改變刀片位置,電機調節組件可調式安裝在刀架上,刀片電機安裝在電機調節組件上。

12.進一步的,電機調節組件包括電機板、電機板調節軸和調節螺母,電機板、電機板調節軸的端部分別轉動安裝在刀架上,電機板通過調節螺母與電機板調節軸連接,刀片電機安裝在電機板上。

13.進一步的,刀片移動組件包括刀片氣缸固定座、雙行程氣缸,刀片氣缸固定座固定連接在機架上,雙行程氣缸的兩端分別與刀片氣缸固定座、刀架轉動連接。

14.本發明的有益效果是,通過壓管驅動機構與紙管定位機構對紙管進行軸向固定,并且驅動紙管轉動,便于雙行程紙管切割機構對紙管進行切割,并且通過雙行程紙管切割機構對紙管進行二次切割,實現提高紙管的切割質量。

附圖說明

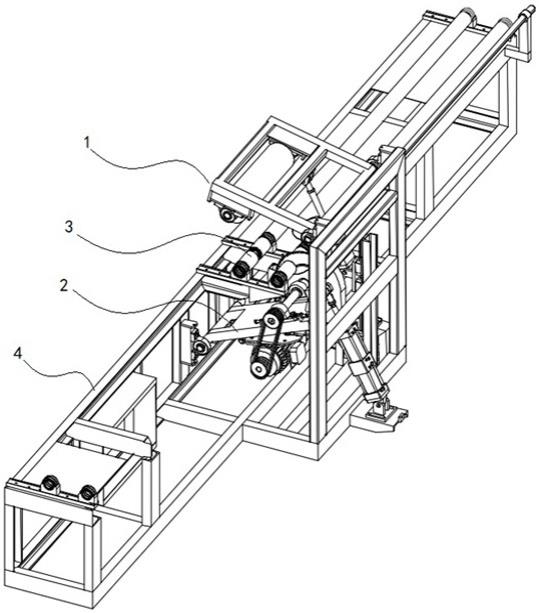

15.圖1是本發明隱去部分機架后的結構示意圖。

16.圖2是本發明的左視圖。

17.圖3是本發明的右視圖。

18.圖4是刀架處的局部視圖。

19.圖5是紙管定位機構的結構示意圖。

20.附圖標記:壓管驅動機構1,雙行程紙管切割機構2,紙管定位機構3,機架4,壓管組件11,壓管驅動組件12,壓管調節組件13,壓輥101,壓輥架102,壓管安裝座103,氣缸推桿104,壓管氣缸105,氣缸固定座106,調節桿108,渦輪箱109,手輪軸110,手輪112,壓輥驅動電機113,壓輥?zhàn)?14,壓輥皮帶輪115,電機皮帶輪116,滑軌117,電機調節組件21,刀片移動組件22,刀片201,刀架204,電機板206,刀片電機207,刀片罩殼208,電機板調節軸209,雙行程氣缸210,裝刀臺211,刀片座212,調節螺母213,刀片氣缸固定座221,限位調節組件31,成對設置的托輥管組32,小托輥301,托輥軸承302,托輥安裝座303,主托輥304,滑槽305,限位塊306,托輥調節架桿307,限位連接桿309,調節架310。

具體實施方式

21.下面結合附圖對本發明進行進一步描述。

22.一種簡易鋸片紙管精切機,包括機架4、壓管驅動機構1、雙行程紙管切割機構2和紙管定位機構3,紙管定位機構3安裝在機架4上,壓管驅動機構1、雙行程紙管切割機構2分別轉動安裝在機架4上,壓管驅動機構1、雙行程紙管切割機構2分別與紙管定位機構3適配,通過壓管驅動機構1與紙管定位機構3對紙管進行軸向固定,并且驅動紙管轉動,便于雙行程紙管切割機構2對紙管進行切割,并且通過雙行程紙管切割機構2對紙管進行二次切割,實現提高紙管的切割質量。

23.壓管驅動機構1包括壓管組件11、壓管驅動組件12和壓管調節組件13,壓管組件11轉動安裝在機架4上,壓管驅動組件12與壓管組件11適配,驅動壓管組件11擺動,壓管調節

組件13與壓管驅動組件12連接,以對壓管驅動組件12的位置進行調節,通過壓管調節組件13的設置,便于壓管驅動組件12的行程進行調節,從而便于壓管組件11對不同大小的紙管進行固定,便于本紙管切割設備對不同大小的紙管進行切割。

24.壓管組件11包括壓管安裝座103、壓輥架102和壓輥101,壓管安裝座103安裝在機架4上,壓輥架102轉動安裝在壓管安裝座103上,壓輥101轉動安裝在壓輥架102上,通過壓管驅動組件12驅動壓輥101將紙管進行定位。

25.壓輥101通過壓輥?zhàn)?14轉動安裝在壓輥架102上,壓輥101上安裝有壓輥皮帶輪115,壓輥架102上安裝有壓輥驅動電機113,壓輥驅動電機113上安裝有電機皮帶輪116,壓輥皮帶輪115與電機皮帶輪116嚙合,通過壓輥驅動電機113驅動壓輥101轉動,從而便于驅動紙管轉動,從而實現刀具對管件進行環切、本實施例中,壓輥?zhàn)?14、壓管安裝座103采用的是帶軸承的軸承座。

26.壓管驅動組件12包括壓管氣缸105、氣缸推桿104和氣缸固定座106,氣缸固定座106滑動安裝在機架4上,且與壓管調節組件13連接,壓管氣缸105的一端與氣缸固定座106轉動連接,壓管氣缸105與壓輥架102之間通過氣缸推桿104連接沒通過壓管氣缸105對驅動壓管組件11轉動,從而將管件進行固定。

27.壓管調節組件13包括手輪112、手輪軸110、調節桿108、渦輪箱109和滑軌117,滑軌117安裝在機架4上,氣缸固定座106滑動安裝在滑軌117上,渦輪箱109與氣缸固定座106之間通過調節桿108連接,手輪112與渦輪箱109通過手輪軸110連接,渦輪箱109為蝸輪蝸桿升降機,氣缸固定座106與升降機的升降桿連接,通過轉動手輪112驅動渦輪箱109工作,從而調節氣缸固定座106的相對高度,從而實現在同一個壓管氣缸105的壓縮行程上,對不同直徑的紙管進行固定。

28.紙管定位機構3包括限位調節組件31和成對設置的托輥管組32,限位調節組件31與托輥管組32相適配,托輥管組32包括小托輥301、主托輥304、托輥軸承302和托輥安裝座303,小托輥301、主托輥304分別安裝在托輥軸承302的兩端,托輥軸承302與托輥安裝座303連接,切割過程中紙管放置在主托輥304上,小托輥301隨著紙管轉動而轉動;機架4上安裝有托輥調節架桿307,托輥調節架桿307內成形有滑槽305,托輥安裝座303可調節式安裝在滑槽305內,通過滑槽305的設置,便于對托輥管組32之間的間距進行調節,從而固定不同管徑的紙管。

29.限位調節組件31包括限位塊306、限位連接桿309和調節架310,調節架310固定安裝在機架4上,限位連接桿309可調式安裝在調節架310上,限位塊306安裝在限位連接桿309上,通過限位塊306的設置,便于對紙管進行限位。

30.雙行程紙管切割機構2包括刀架204、刀片201、刀片電機207、電機調節組件21和刀片移動組件22,刀架204轉動安裝在機架4上,刀片201的轉軸通過帶軸承的軸承座轉動安裝在刀架204上,刀片移動組件22與刀架204適配,驅動刀架204轉動,從而改變刀片201位置,電機調節組件21可調式安裝在刀架204上,刀片電機207安裝在電機調節組件21上,刀片電機207與刀片201之間通過皮帶、皮帶輪連接。

31.電機調節組件21包括電機板206、電機板調節軸209和調節螺母212,電機板206、電機板調節軸209的端部分別轉動安裝在刀架204上,電機板206通過調節螺母212與電機板調節軸209連接,刀片電機207安裝在電機板206上,通過電機調節組件21的設置,通過電機板

調節軸209、調節螺母212的設置,便于對用于連接刀片電機207、刀片201的皮帶進行張緊。

32.刀片移動組件22包括刀片氣缸固定座221、雙行程氣缸210,刀片氣缸固定座221固定連接在機架4上,雙行程氣缸210的兩端分別與刀片氣缸固定座221、刀架204轉動連接,雙行程氣缸210包括兩個切割形成,第一行程狀態下,刀片201將紙管進行初步切割,第二行程狀態下,刀片反轉,刀片201將紙管完全切開。

33.刀架204上成形有裝刀臺211,裝刀臺211上安裝有刀片座212,刀片201通過轉軸與刀片座212轉動連接,在裝刀臺211的側壁上安裝有調節螺母213,調節螺母213與刀片201座適配,便于對刀片201的相對位置進行微調,刀片201的外罩設有刀片罩殼208,刀片罩殼208固定安裝在刀架204上,防止切割產生費屑費減。

34.本發明的工作原理:工人將紙管放置在主托輥304上,根據紙管所需的長度去調節限位塊306的位置,工人手動將紙管前端靠到限位塊306,按下壓管按鈕,壓輥101下壓,將紙管牢牢壓住,壓輥驅動電機113帶動紙管轉動,雙行程氣缸210第一次帶動刀片201正傳,對紙管進行切割,但不切斷紙管,當紙管旋轉一圈后,刀片201反轉,雙行程氣缸210第二次推出,切斷紙管,這種切割方式可以有效的保證紙管的切割端面,切割完成后,手動調節限位塊306將紙管拿出,繼續下一個工作。

35.對所公開的實施例的上述說明,使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本發明。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的,本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下,在其它實施例中實現;因此,本發明將不會被限制于本文所示的這些實施例,而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。

36.盡管本文較多地使用了圖中附圖標記對應的術語,但并不排除使用其它術語的可能性;使用這些術語僅僅是為了更方便地描述和解釋本發明的本質;把它們解釋成任何一種附加的限制都是與本發明精神相違背的。

技術特征:

1.一種簡易鋸片紙管精切機,其特征在于,包括機架(4)、壓管驅動機構(1)、雙行程紙管切割機構(2)和紙管定位機構(3),紙管定位機構(3)安裝在機架(4)上,壓管驅動機構(1)、雙行程紙管切割機構(2)分別轉動安裝在機架(4)上,壓管驅動機構(1)、雙行程紙管切割機構(2)分別與紙管定位機構(3)適配,壓管驅動機構(1)包括壓管組件(11)、壓管驅動組件(12)和壓管調節組件(13),壓管組件(11)轉動安裝在機架(4)上,壓管驅動組件(12)與壓管組件(11)適配,驅動壓管組件(11)擺動,壓管調節組件(13)與壓管驅動組件(12)連接,以對壓管驅動組件(12)的位置進行調節。2.根據權利要求1所述的一種簡易鋸片紙管精切機,其特征在于,壓管組件(11)包括壓管安裝座(103)、壓輥架(102)和壓輥(101),壓管安裝座(103)安裝在機架(4)上,壓輥架(102)轉動安裝在壓管安裝座(103)上,壓輥(101)轉動安裝在壓輥架(102)上。3.根據權利要求2所述的一種簡易鋸片紙管精切機,其特征在于,壓輥(101)通過壓輥?zhàn)?14)轉動安裝在壓輥架(102)上,壓輥(101)上安裝有壓輥皮帶輪(115),壓輥架(102)上安裝有壓輥驅動電機(113),壓輥驅動電機(113)上安裝有電機皮帶輪(116),壓輥皮帶輪(115)與電機皮帶輪(116)嚙合。4.根據權利要求2所述的一種簡易鋸片紙管精切機,其特征在于,壓管驅動組件(12)包括壓管氣缸(105)、氣缸推桿(104)和氣缸固定座(106),氣缸固定座(106)滑動安裝在機架(4)上,且與壓管調節組件(13)連接,壓管氣缸(105)1的一端與氣缸固定座(106)轉動連接,壓管氣缸(105)與壓輥架(102)之間通過氣缸推桿(104)連接。5.根據權利要求4所述的一種簡易鋸片紙管精切機,其特征在于,壓管調節組件(13)包括手輪(112)、手輪軸(110)、調節桿(108)、渦輪箱(109)和滑軌(117),滑軌(117)安裝在機架(4)上,氣缸固定座(106)滑動安裝在滑軌(117)上,渦輪箱(109)與氣缸固定座(106)之間通過調節桿(108)連接,手輪(112)與渦輪箱(109)通過手輪軸(110)連接。6.根據權利要求1所述的一種簡易鋸片紙管精切機,其特征在于,紙管定位機構(3)包括限位調節組件(31)和成對設置的托輥管組(32),限位調節組件(31)與托輥管組(32)相適配,托輥管組(32)包括小托輥(301)、主托輥(304)、托輥軸承(302)和托輥安裝座(303),小托輥(301)、主托輥(304)分別安裝在托輥軸承(302)的兩端,托輥軸承(302)與托輥安裝座(303)連接,機架(4)上安裝有托輥調節架桿(307),托輥調節架桿(307)內成形有滑槽(305),托輥安裝座(303)可調節式安裝在滑槽(305)內。7.根據權利要求6所述的一種簡易鋸片紙管精切機,其特征在于,限位調節組件(31)包括限位塊、限位連接桿和調節架,調節架固定安裝在機架(4)上,限位連接桿可調式安裝在調節架上,限位塊安裝在限位連接桿上。8.根據權利要求1所述的一種簡易鋸片紙管精切機,其特征在于,雙行程紙管切割機構(2)包括刀架(204)、刀片(201)、刀片電機(207)、電機調節組件(21)和刀片移動組件(22),刀架(204)轉動安裝在機架(4)上,刀片(201)轉動安裝在刀架(204)上,刀片移動組件(22)與刀架(204)適配,改變刀片(201)位置,電機調節組件(21)可調式安裝在刀架(204)上,刀片電機(207)安裝在電機調節組件(21)上。9.根據權利要求8所述的一種簡易鋸片紙管精切機,其特征在于,電機調節組件(21)包括電機板(206)、電機板調節軸(209)和調節螺母(212),電機板(206)、電機板調節軸(209)的端部分別轉動安裝在刀架(204)上,電機板(206)通過調節螺母(212)與電機板調節軸

(209)連接,刀片電機(207)安裝在電機板(206)上。10.根據權利要求8所述的一種簡易鋸片紙管精切機,其特征在于,刀片移動組件(22)包括刀片氣缸固定座(221)、雙行程氣缸(210),刀片氣缸固定座(221)固定連接在機架(4)上,雙行程氣缸(210)的兩端分別與刀片氣缸固定座(221)、刀架(204)轉動連接。

技術總結

一種簡易鋸片紙管精切機,包括機架、壓管驅動機構、雙行程紙管切割機構和紙管定位機構,紙管定位機構安裝在機架上,壓管驅動機構、雙行程紙管切割機構分別轉動安裝在機架上,壓管驅動機構、雙行程紙管切割機構分別與紙管定位機構適配,通過壓管驅動機構與紙管定位機構對紙管進行軸向固定,并且驅動紙管轉動,便于雙行程紙管切割機構對紙管進行切割,并且通過雙行程紙管切割機構對紙管進行二次切割,實現提高紙管的切割質量。提高紙管的切割質量。提高紙管的切割質量。

技術研發人員:趙勝杰 趙勝勝 宋杰

受保護的技術使用者:浙江環龍機器有限公司

技術研發日:2021.12.21

技術公布日:2022/6/10
