一種防止紙管打滑的切管機的制作方法

2023年12月25日國知局瀏覽量:0

一種防止紙管打滑的切管機的制作方法

1.本實用新型涉及切管機技術領域,具體為一種防止紙管打滑的切管機。

背景技術:

2.現有的紙芯管切管機都是靠一個中心軸轉動,帶動紙管一切轉動,然后通過切刀切出需要的紙芯管長度,一般中心軸的直徑會低于紙管內徑,紙管內徑較大時,工人套取紙管方便,但是中心軸轉動過程中會帶著紙管一起轉動,由于紙管和中心軸有直徑差,切紙管過程中紙管會打滑,紙管打滑造成長度不準或者切口不整齊。

3.為此,我們提出一種防止紙管打滑的切管機。

技術實現要素:

4.鑒于上述和/或現有一種防止紙管打滑的切管機中存在的問題,提出了本實用新型。

5.因此,本實用新型的目的是提供一種防止紙管打滑的切管機,通過旋轉中心軸,使中心軸內部的滑塊滑出,在高速轉動的作用下,使滑塊對套在外壁的紙管進行擠壓,防止紙管在剪切時出現打滑,能夠解決上述提出現有的問題。

6.為解決上述技術問題,根據本實用新型的一個方面,本實用新型提供了如下技術方案:

7.一種防止紙管打滑的切管機,其包括:工作臺,所述工作臺的內部下端設有旋轉裝置,所述工作臺的后端設有驅動裝置,所述驅動裝置外壁固定連接剪切裝置,還包括連接旋轉裝置的中心軸;

8.所述中心軸的內部設有滑槽,所述滑槽內部滑動連接滑塊,所述滑塊的底部設有阻擋塊。

9.作為本實用新型所述的一種防止紙管打滑的切管機的一種優選方案,其中:所述工作臺的底端設有底座,所述工作臺的表面右端設有滾動滑輪。

10.作為本實用新型所述的一種防止紙管打滑的切管機的一種優選方案,其中:所述旋轉裝置包括旋轉電機和放置箱,所述旋轉電機設置在底座的內部,所述旋轉電機的輸出端連接皮帶。

11.作為本實用新型所述的一種防止紙管打滑的切管機的一種優選方案,其中:所述放置箱設置在工作臺的表面左側,所述放置箱的內部轉動連接轉桿,所述轉桿的外壁連接皮帶的另一端。

12.作為本實用新型所述的一種防止紙管打滑的切管機的一種優選方案,其中:所述中心軸的左端連接轉桿,所述中心軸的外壁右端接觸滾動滑輪。

13.作為本實用新型所述的一種防止紙管打滑的切管機的一種優選方案,其中:所述驅動裝置包括支柱,所述支柱設置在工作臺的后端,所述支柱的外壁通過螺栓安裝軸承座,所述軸承座內部轉動連接驅動桿。

14.作為本實用新型所述的一種防止紙管打滑的切管機的一種優選方案,其中:所述剪切裝置包括底板,所述底板設置在工作臺的后端中間,所述底板的表面通過螺栓安裝氣缸。

15.作為本實用新型所述的一種防止紙管打滑的切管機的一種優選方案,其中:所述氣缸的輸出端轉動連接在活動桿的后端,所述活動桿固定連接在驅動桿的外壁,所述活動桿的前端轉動連接切刀。

16.與現有技術相比:通過轉桿帶動中心軸進行轉動,在離心力的作用下,阻擋塊從滑槽的內部滑出,對套在中心軸外壁的紙管進行進行擠壓,從而對紙管進行限位,防止紙管在剪切時左右打滑,導致剪切長度不準和切口不整齊,當中心軸停止轉動后,阻擋塊失去離心力,從而失去對紙管的擠壓力,進而達到方便抬起中心軸的右端,將紙管取下的效果。

附圖說明

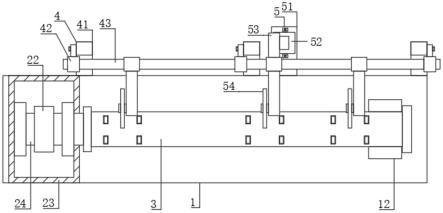

17.圖1為本實用新型提供的整體俯視結構示意圖;

18.圖2為本實用新型提供的整體主視結構示意圖;

19.圖3為本實用新型提供的中心軸剖面結構圖;

20.圖4為本實用新型提供的剪切裝置右視結構示意圖。

21.圖中:工作臺1、底座11、滾動滑輪12、旋轉裝置2、旋轉電機21、皮帶22、放置箱23、轉桿24、中心軸3、滑槽31、滑塊32、阻擋塊33、驅動裝置4、支柱41、軸承座42、驅動桿43、剪切裝置5、底板51、氣缸52、活動桿53、切刀54。

具體實施方式

22.為使本實用新型的目的、技術方案和優點更加清楚,下面將結合附圖對本實用新型的實施方式作進一步地詳細描述。

23.本實用新型提供一種防止紙管打滑的切管機,具有對紙管進行限位,防止紙管在剪切時左右打滑,導致剪切長度不準和切口不整齊的優點,請參閱圖1-4,包括工作臺1、旋轉裝置2、中心軸3、驅動裝置4和剪切裝置5;

24.工作臺1的內部左端設有旋轉裝置2,通過工作臺1能夠?qū)χ行妮S3進行放置,方便中心軸3能夠在中心軸3上進行轉動,方便對紙管進行剪切的效果,工作臺1包括底座11和滾動滑輪12,工作臺1的底端設有底座11,通過底座11能夠?qū)ぷ髋_(tái)1進行支撐,且通過工作臺1內部安裝有旋轉電機21,從而方便對旋轉電機21進行放置,且方便對旋轉電機21進行拆卸和維修的效果,工作臺1的表面右端設有滾動滑輪12,通過滾動滑輪12設置為兩組,兩組滾動滑輪12之間接觸中心軸3,從而方便對中心軸3進行限位,防止中心軸3在旋轉時脫離工作臺1,且能夠隨著中心軸3進行轉動,方便進行剪切操作的效果;

25.旋轉裝置2設置在底座11的內部左端,通過旋轉裝置2能夠帶動中心軸 3進行轉動,從而方便對套在中心軸3外壁的紙管進行剪切的效果,旋轉裝置 2包括旋轉電機21、皮帶22、放置箱23和轉桿24,旋轉電機21設置在底座11的內部,起到固定的作用,旋轉電機21的輸出端連接皮帶22,通過啟動旋轉電機21能夠帶動皮帶22進行傳動,放置箱23設置在工作臺1的表面左側,起到固定和防護的作用,防止轉桿24與工作人員接觸,放置箱23的內部轉動連接轉桿24,起到限位的作用,方便使轉桿24能夠在放置箱23內部進行轉動,轉桿24的

外壁連接皮帶22的另一端,通過皮帶22能夠帶動轉桿 24進行轉動,從而達到傳動的效果,通過轉桿24的右端連接中心軸3,當進行剪切操作時,通過啟動旋轉電機21,使旋轉電機21帶動皮帶22進行轉動,皮帶22帶動轉桿24進行轉動,從而使轉桿24帶動中心軸3進行轉動,使中心軸3帶動套在外壁的紙管進行轉動,從而方便剪切裝置5對套在中心軸3 外壁的紙管進行剪切操作的效果;

26.中心軸3的左端連接轉桿24,通過轉桿24能夠帶動中心軸3進行轉動,方便對中心軸3外壁的紙管進行剪切操作,中心軸3包括滑槽31、滑塊32和阻擋塊33,中心軸3的內部設有滑槽31,能夠?qū)瑝K32進行放置,滑槽31 內部滑動連接滑塊32,使滑塊32能夠滑動在滑槽31的內部,滑塊32的底部設有阻擋塊33,通過阻擋塊33能夠?qū)瑝K32進行阻擋,防止滑塊32脫離滑槽31的內部,當進行剪切操作時,轉桿24帶動中心軸3進行轉動,在離心力的作用下,阻擋塊33從滑槽31的內部滑出,對套在中心軸3外壁的紙管進行進行擠壓,從而對紙管進行限位,防止紙管在剪切時左右打滑,導致剪切長度不準和切口不整齊,當中心軸3停止轉動后,阻擋塊33失去離心力,從而失去對紙管的擠壓力,進而達到方便抬起中心軸3的右端,將紙管取下的效果;

27.驅動裝置4設置在工作臺1的后端,通過驅動裝置4能夠?qū)顒?dòng)桿53進行控制,方便活動桿53接觸紙管,對紙管進行剪切操作,驅動裝置4包括支柱41、軸承座42和驅動桿43,支柱41設置在工作臺1的后端,起到連接和固定的作用,支柱41的外壁通過螺栓安裝軸承座42,起到固定的作用,方便對軸承座42進行固定,軸承座42內部轉動連接驅動桿43,起到連接的作用,方便對驅動桿43進行連接,且方便對驅動桿43進行轉動的效果;

28.剪切裝置5設置在驅動桿43的外壁,通過剪切裝置5能夠?qū)埞苓M(jìn)行剪切,剪切裝置5包括底板51、氣缸52、活動桿53和切刀54,底板51設置在工作臺1的后端中間,起到固定和放置的作用,底板51的表面通過螺栓安裝氣缸52,能夠?qū)飧?2進行固定,防止氣缸52掉落,氣缸52的輸出端轉動連接在活動桿53的后端,通過啟動氣缸52,能夠帶動活動桿53的前端下移,活動桿53固定連接在驅動桿43的外壁,通過氣缸52帶動活動桿53的前端下移,從而使驅動桿43在軸承座42內部向前端轉動,從而帶動多組活動桿 53的前端下移,使活動桿53前端的切刀54與紙管接觸,進而進行剪切的操作,活動桿53的前端轉動連接切刀54,通過切刀54接觸高速旋轉的紙管,從而使紙管帶動切刀54進行轉動,從而使切刀54對紙管進行剪切,進而使紙管分離。

29.在具體使用時,本領域技術人員將抬起中心軸3的右端,使紙管套在中心軸3的外壁,在將中心軸3放置在滾動滑輪12之間,此時啟動旋轉電機21,使旋轉電機21帶動皮帶22進行轉動,皮帶22帶動轉桿24進行轉動,從而使轉桿24帶動中心軸3進行轉動,使中心軸3帶動套在外壁的紙管進行轉動,在離心力的作用下,阻擋塊33從滑槽31的內部滑出,對套在中心軸3外壁的紙管進行進行擠壓,從而對紙管進行限位,防止紙管在剪切時左右打滑,再通過啟動氣缸52,使氣缸52推動活動桿53的后端,使多組活動桿53前端的切刀54下移,接觸高速旋轉的紙管,使紙管帶動切刀54進行轉動,從而使切刀54對紙管進行剪切,進而使紙管分離,完成剪切操作。

30.雖然在上文中已經參考實施方式對本實用新型進行了描述,然而在不脫離本實用新型的范圍的情況下,可以對其進行各種改進并且可以用等效物替換其中的部件。尤其是,只要不存在結構沖突,本實用新型所披露的實施方式中的各項特征均可通過任意方式相互

結合起來使用,在本說明書中未對這些組合的情況進行窮舉性的描述僅僅是出于省略篇幅和節約資源的考慮。因此,本實用新型并不局限于文中公開的特定實施方式,而是包括落入權利要求的范圍內的所有技術方案。

技術特征:

1.一種防止紙管打滑的切管機,包括工作臺(1),所述工作臺(1)的內部下端設有旋轉裝置(2),所述工作臺(1)的后端設有驅動裝置(4),所述驅動裝置(4)外壁固定連接剪切裝置(5),其特征在于:還包括連接旋轉裝置(2)的中心軸(3);所述中心軸(3)的內部設有滑槽(31),所述滑槽(31)內部滑動連接滑塊(32),所述滑塊(32)的底部設有阻擋塊(33)。2.根據權利要求1所述的一種防止紙管打滑的切管機,其特征在于,所述工作臺(1)的底端設有底座(11),所述工作臺(1)的表面右端設有滾動滑輪(12)。3.根據權利要求1所述的一種防止紙管打滑的切管機,其特征在于,所述旋轉裝置(2)包括旋轉電機(21)和放置箱(23),所述旋轉電機(21)設置在底座(11)的內部,所述旋轉電機(21)的輸出端連接皮帶(22)。4.根據權利要求3所述的一種防止紙管打滑的切管機,其特征在于,所述放置箱(23)設置在工作臺(1)的表面左側,所述放置箱(23)的內部轉動連接轉桿(24),所述轉桿(24)的外壁連接皮帶(22)的另一端。5.根據權利要求1所述的一種防止紙管打滑的切管機,其特征在于,所述中心軸(3)的左端連接轉桿(24),所述中心軸(3)的外壁右端接觸滾動滑輪(12)。6.根據權利要求1所述的一種防止紙管打滑的切管機,其特征在于,所述驅動裝置(4)包括支柱(41),所述支柱(41)設置在工作臺(1)的后端,所述支柱(41)的外壁通過螺栓安裝軸承座(42),所述軸承座(42)內部轉動連接驅動桿(43)。7.根據權利要求1所述的一種防止紙管打滑的切管機,其特征在于,所述剪切裝置(5)包括底板(51),所述底板(51)設置在工作臺(1)的后端中間,所述底板(51)的表面通過螺栓安裝氣缸(52)。8.根據權利要求7所述的一種防止紙管打滑的切管機,其特征在于,所述氣缸(52)的輸出端轉動連接在活動桿(53)的后端,所述活動桿(53)固定連接在驅動桿(43)的外壁,所述活動桿(53)的前端轉動連接切刀(54)。

技術總結

本實用新型公開的屬于切管機技術領域,具體為一種防止紙管打滑的切管機,包括工作臺,所述工作臺的內部下端設有旋轉裝置,所述工作臺的后端設有驅動裝置,所述驅動裝置外壁固定連接剪切裝置,還包括連接旋轉裝置的中心軸,所述中心軸的內部設有滑槽,所述滑槽內部滑動連接滑塊,所述滑塊的底部設有阻擋塊,本實用新型能夠?qū)埞苓M(jìn)行限位,防止紙管在剪切時左右打滑,導致剪切長度不準和切口不整齊。導致剪切長度不準和切口不整齊。導致剪切長度不準和切口不整齊。

技術研發人員:張家李

受保護的技術使用者:宜興市佳普林新材料有限公司

技術研發日:2021.12.24

技術公布日:2022/6/10
